알리익스프레스 천 원 마켓에서 3천 원에 구입할 수 있는 쌍알? 일명 듀얼 선풍기인데 포터블로 개조하면 야외에서 사용하기 안성맞춤이라 요즘 핫한 아이템입니다.
무더위에 다음 주 휴가를 앞두고 인기에 편승해 제작해 봤습니다.
제품 외형
차량용이라 시거잭이 달려있고 두 개의 머리가 달려있습니다.
상하좌우 자유롭게 움직이는 것이 특징입니다.
12V용으로 구입했고, 5V가 소음이 적다고 해서 추가 구입했는데 배송중입니다.
뒷면의 모습입니다.
싸구려스럽지만 가격이 진짜 싸구려라...

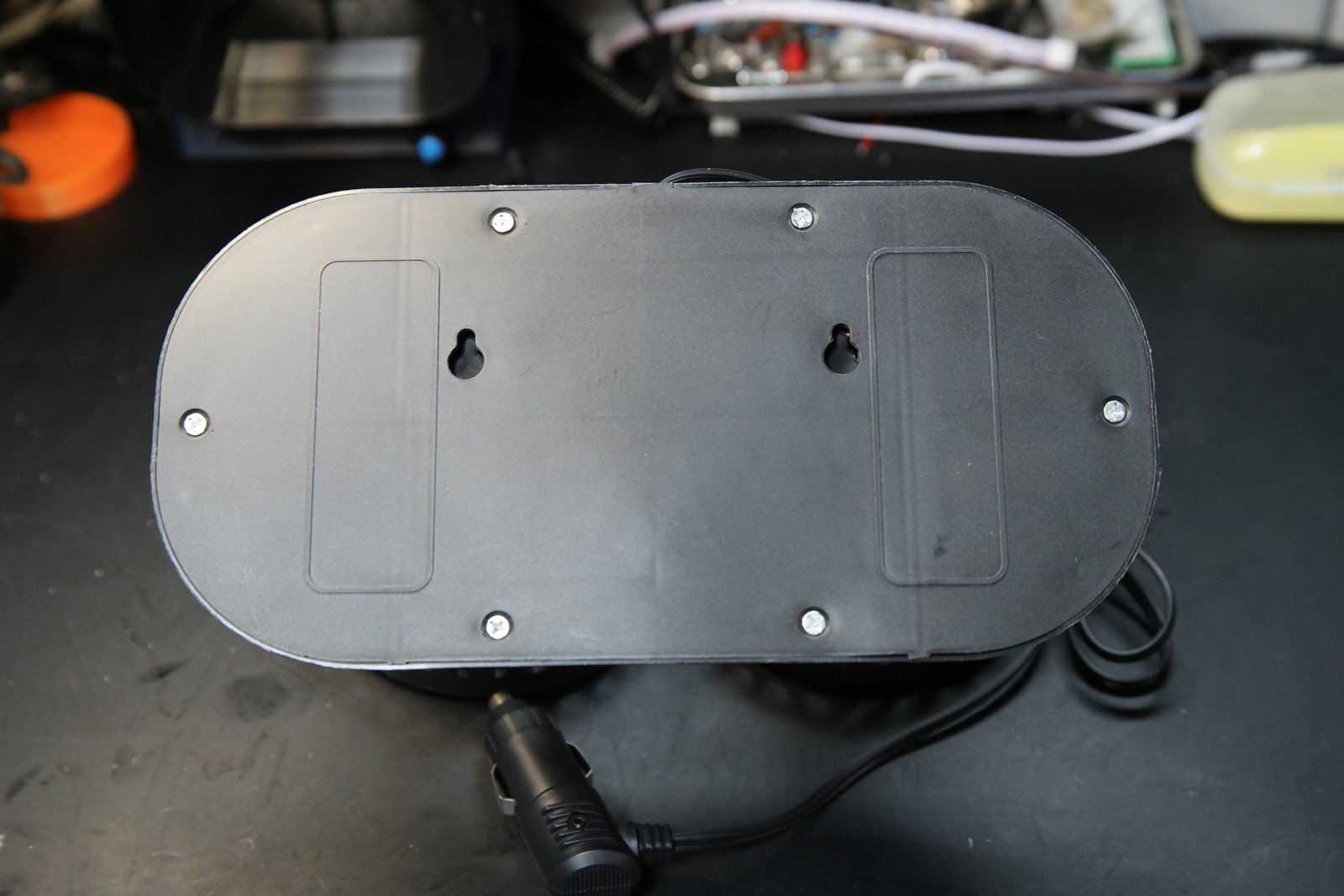

하단부
하우징 디자인

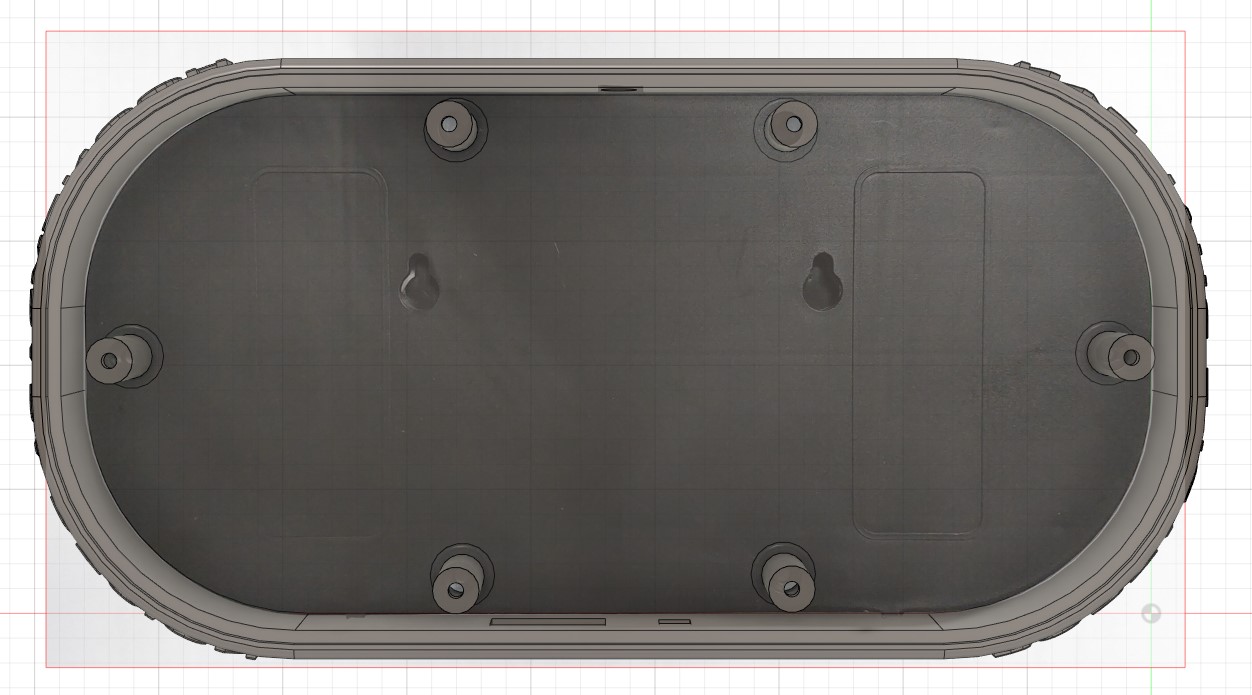

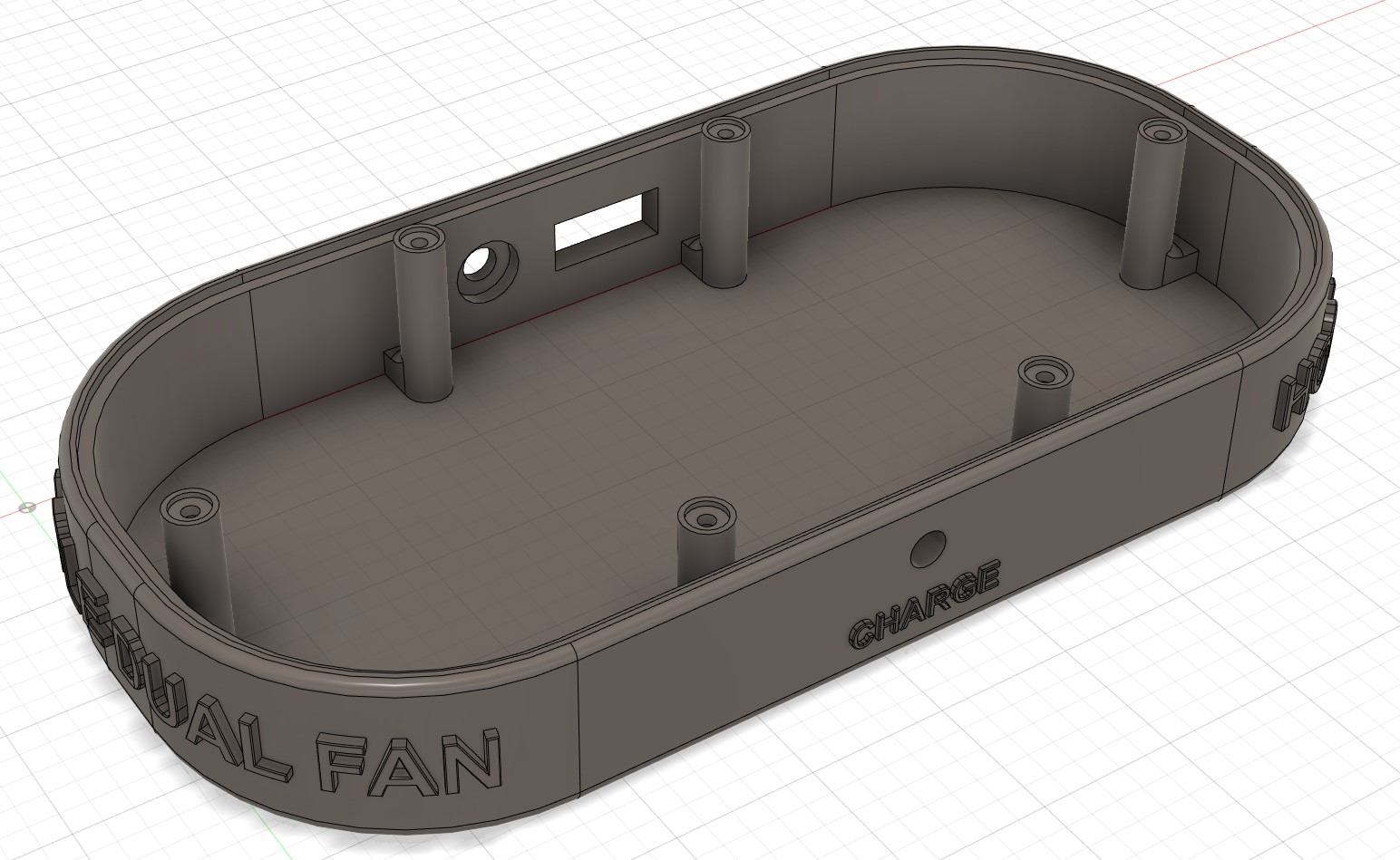

하판을 사진으로 찍어 퓨전으로 불러와 작업합니다.
나사 위치를 이미지대로 맞추었는데 약간의 촬영한 사진이 1:1로 정확하지 않아 약간의 오차는 예상됩니다.

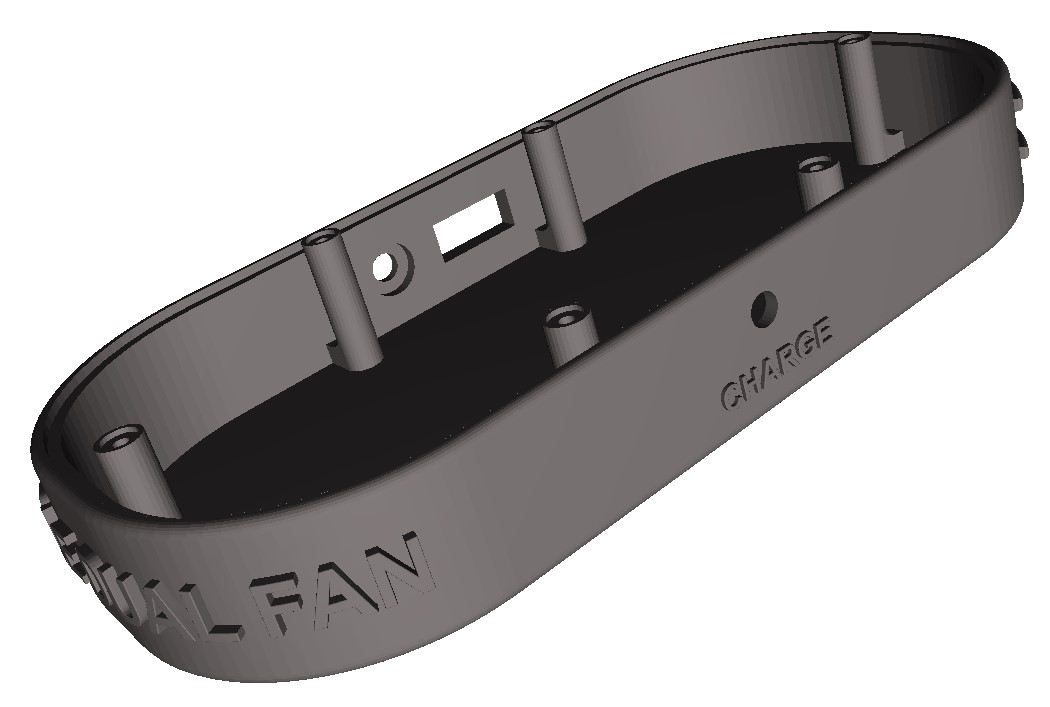

결과물입니다.
출력은 14시간 정도가 소요됩니다.
결과물입니다.
이 결과물은 1차 모델링 출력이고 작업하면서 부분적으로 보완이 필요하다고 생각되는 부분을 위 모델링 이미지에 반영했습니다. 나중에 공개할 최종 디자인은 제 닉네임을 삭제했습니다.
개조작업
내부는 무지막지하게 단촐합니다.
시거잭에서 들어온 케이블은 스위치 하나만 통과해 두 개의 모터로 이어집니다.

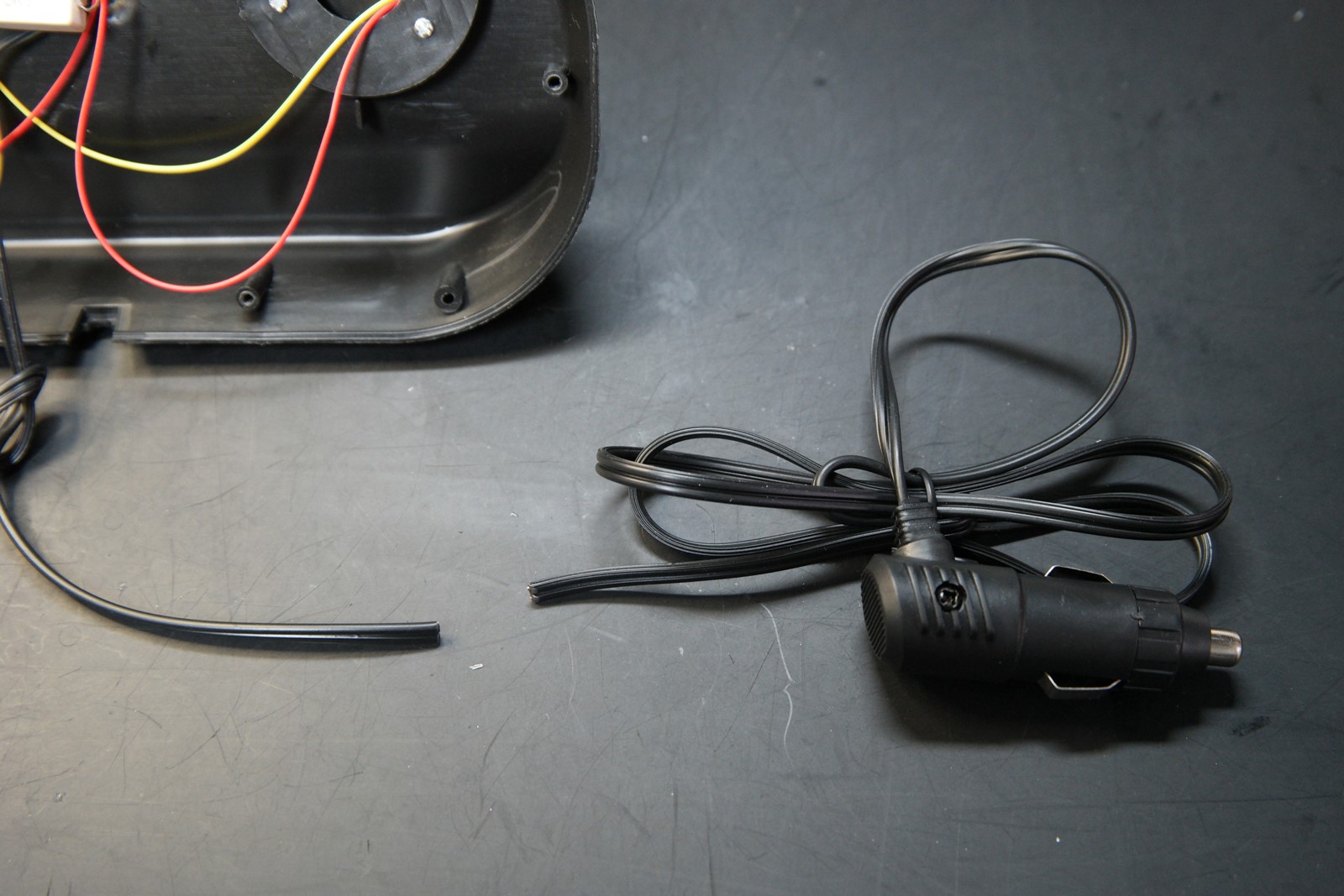

시거잭 케이블대신 배터리를 사용할 생각이라 과감하게 자릅니다.

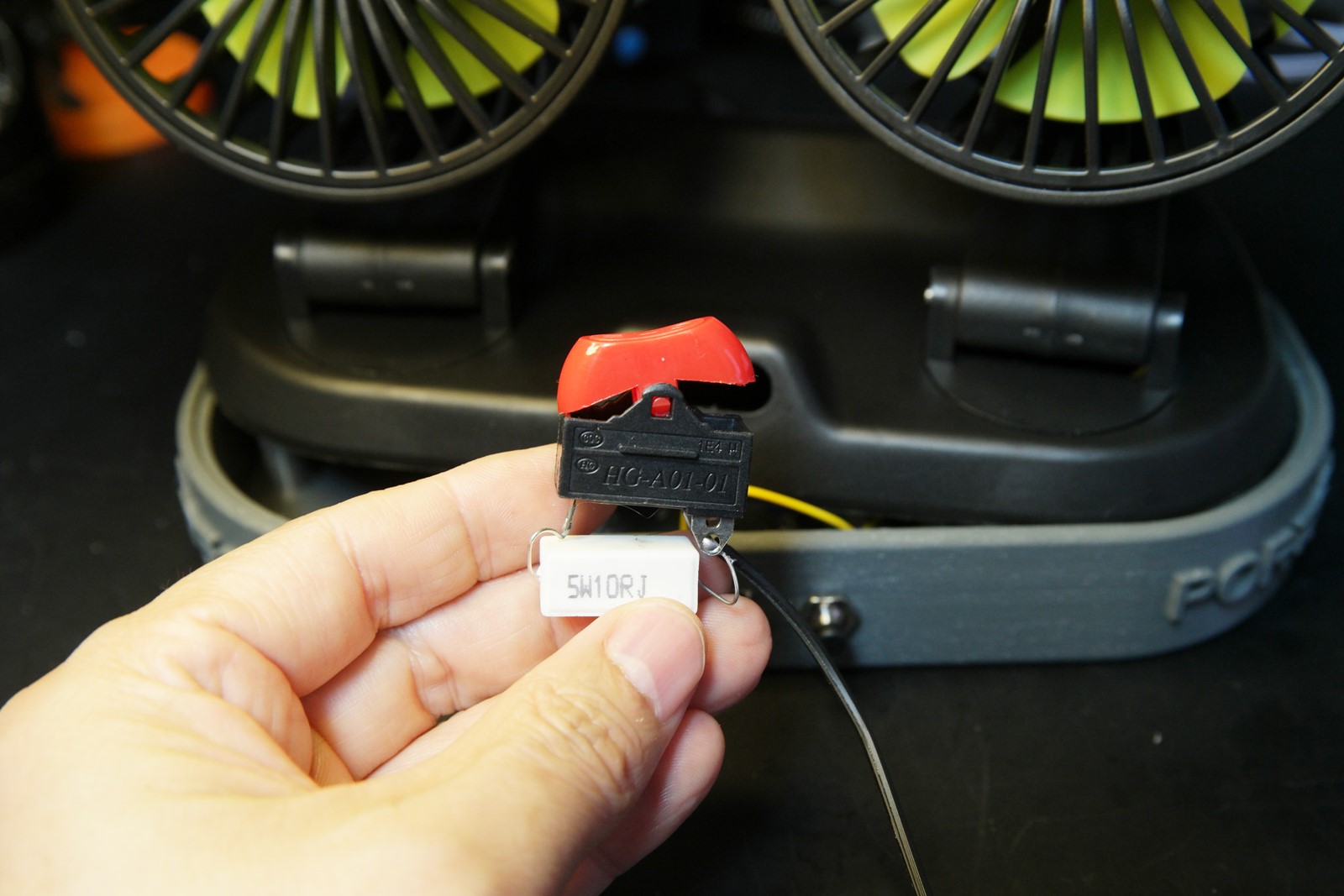

OFF/1단/2단을 선택할 수 있는 스위치도 탈거합니다.
1단이 저항으로 전류량을 줄이는 방식이라 시거잭이 소스라면 상관없겠지만, 배터리로 사용한다면 저항에서 발생하는 열만큼 쓸데없이 배터리 낭비가 되는 방식이라 이런 방식은 효율이 좋지 않습니다.

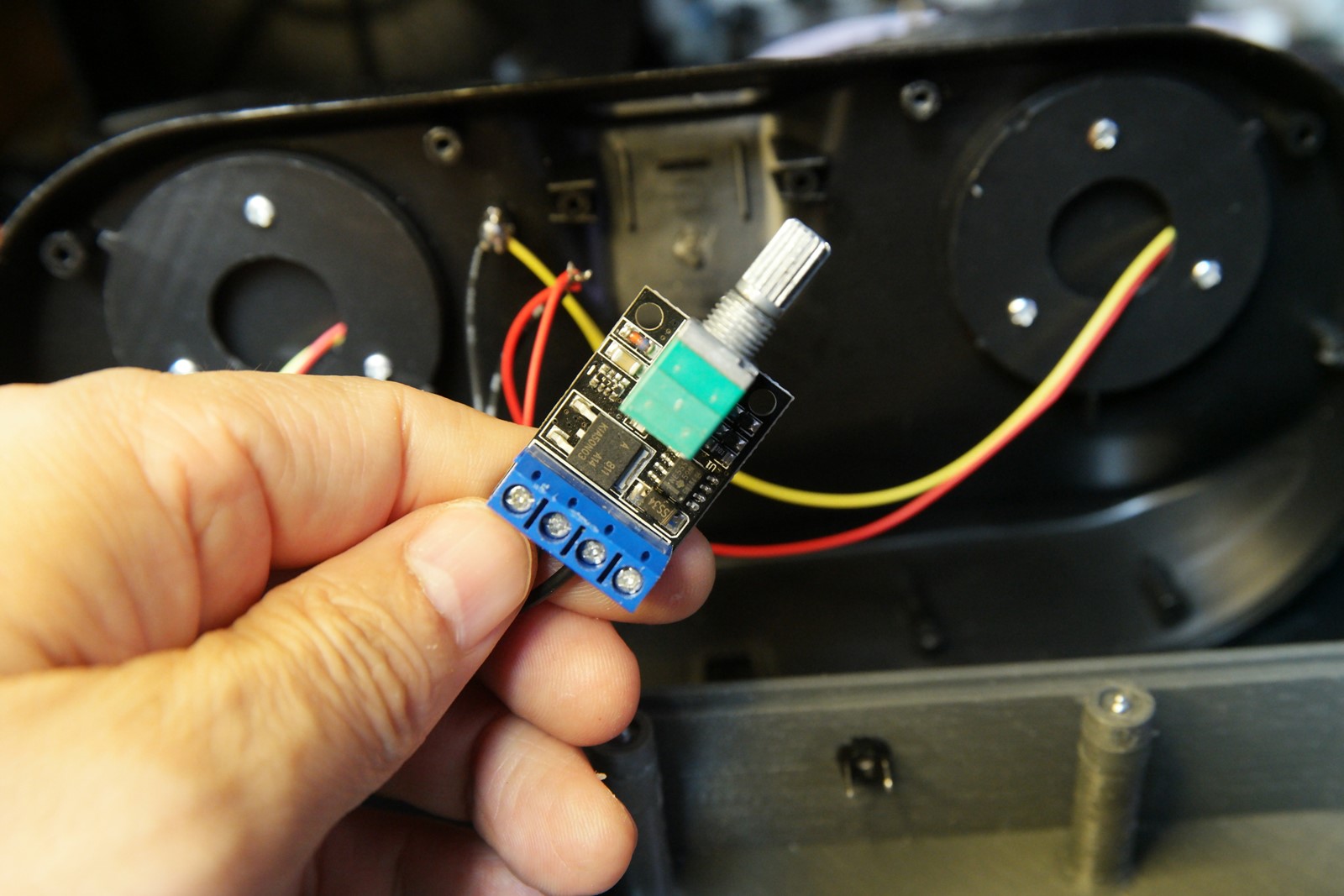

스위치를 떼어내고 PWM 속도조절 모듈을 사용합니다.

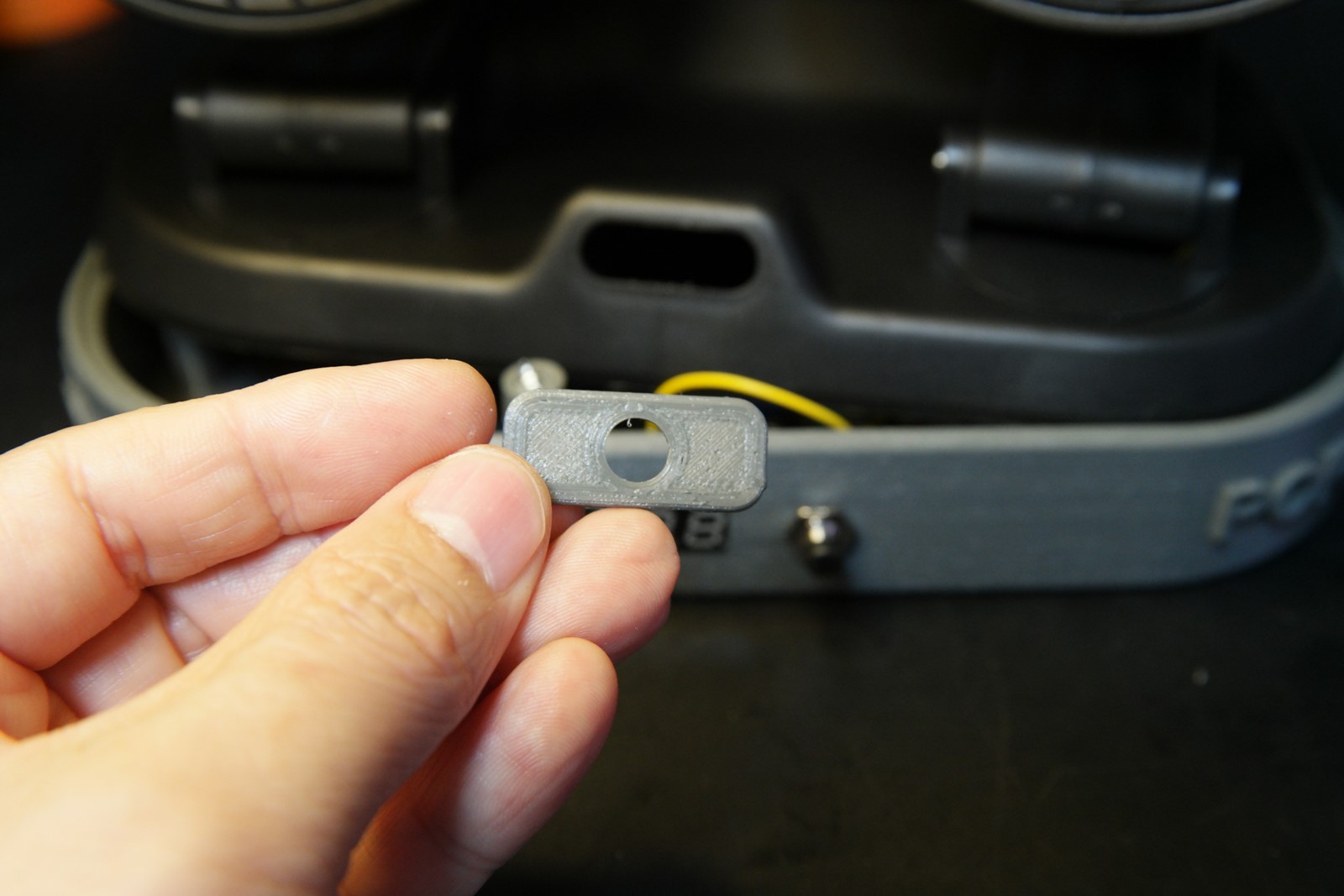

스위치 차리를 덮어줄 추가 구조믈을 출력합니다.

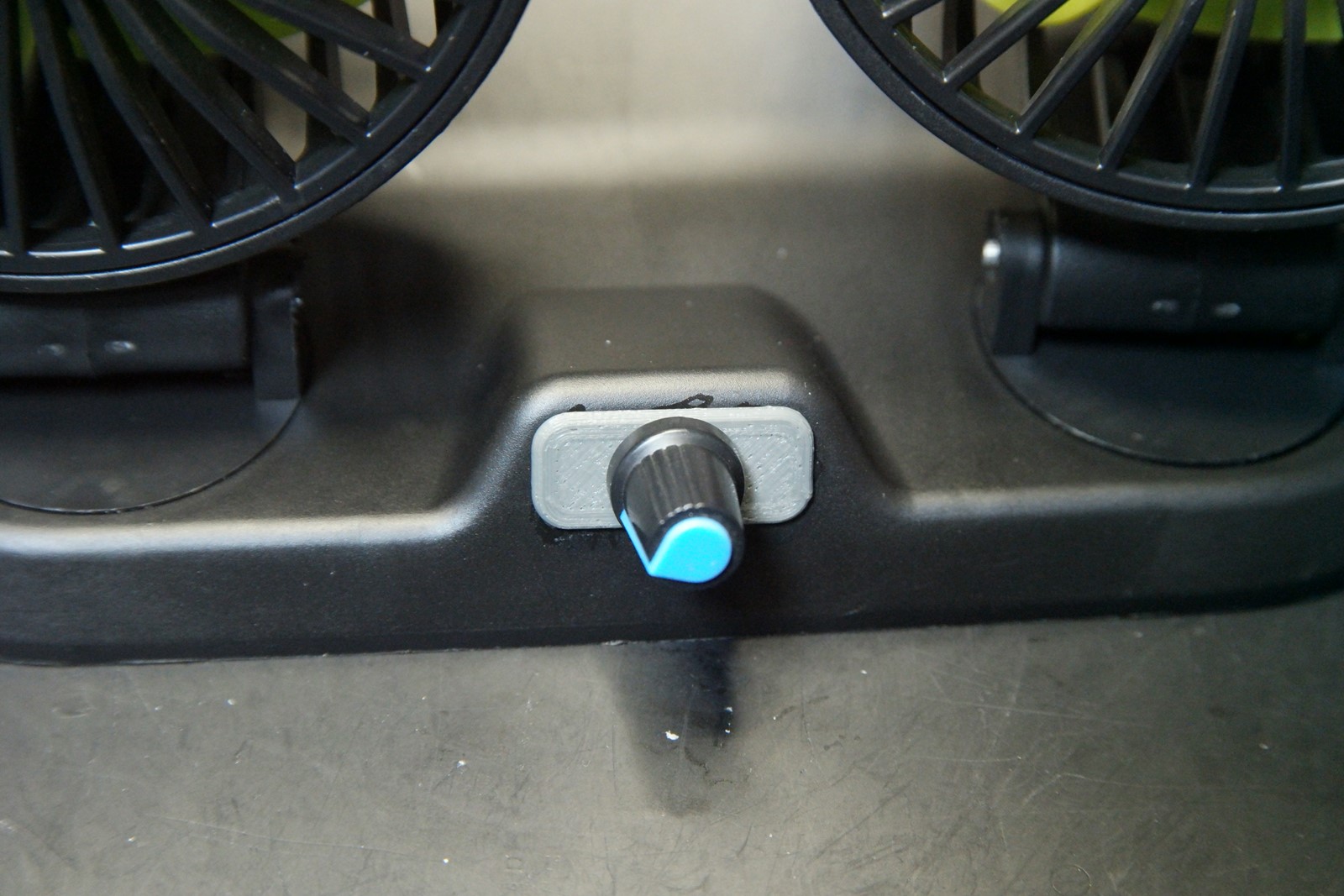

스위치 자리에 컨트롤러를 넣어줍니다.

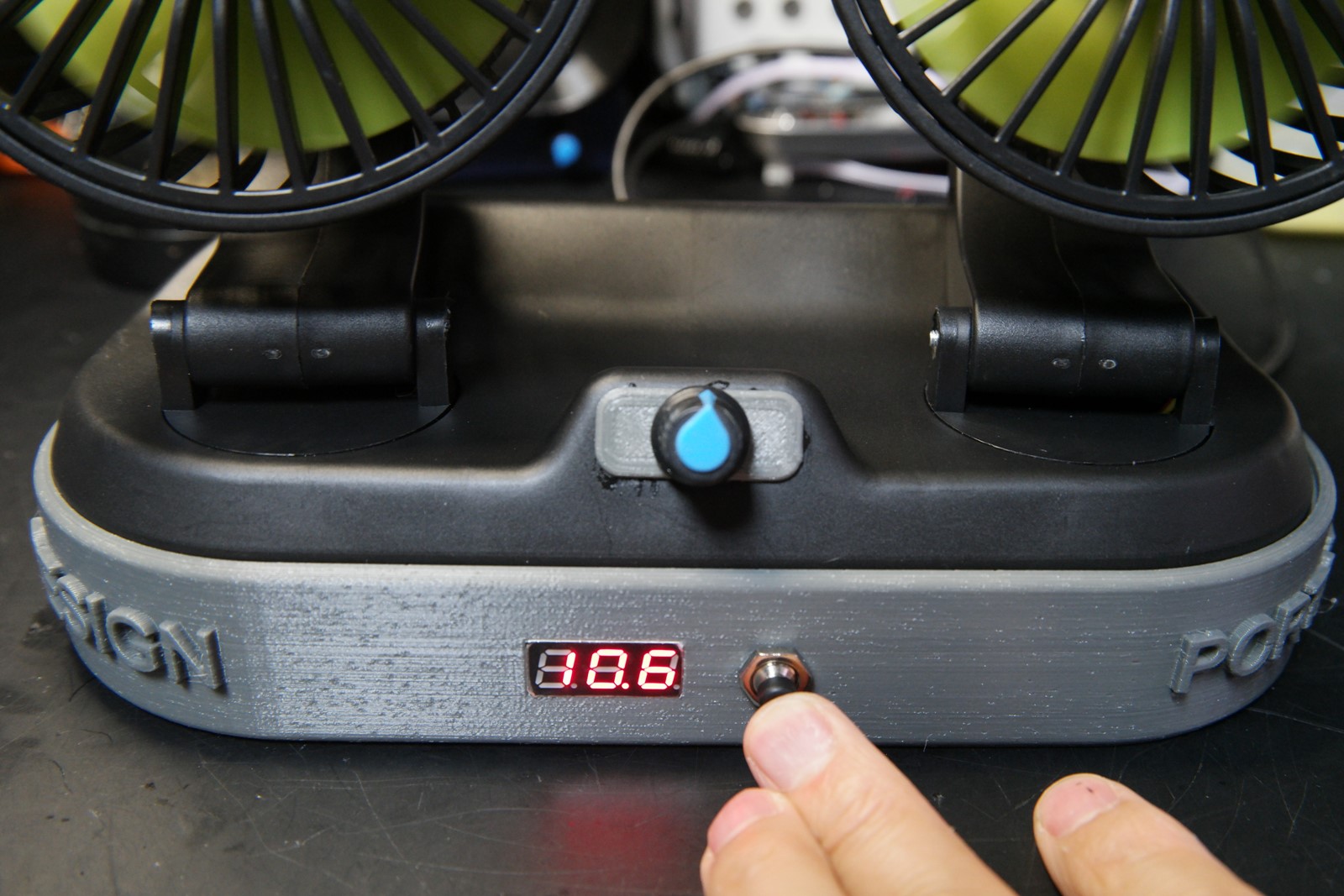

배터리 잔량을 알 수 있는 미니 전압계와 상시 전류 소비를 맊기위하여 푸시 스위치를 옆에 달았습니다.
전압을 확인하고 싶을때만 스위치를 눌러 확인합니다. 푸스 스위치 대신 일반 토글 스위치도 상관없을 듯 합니다.

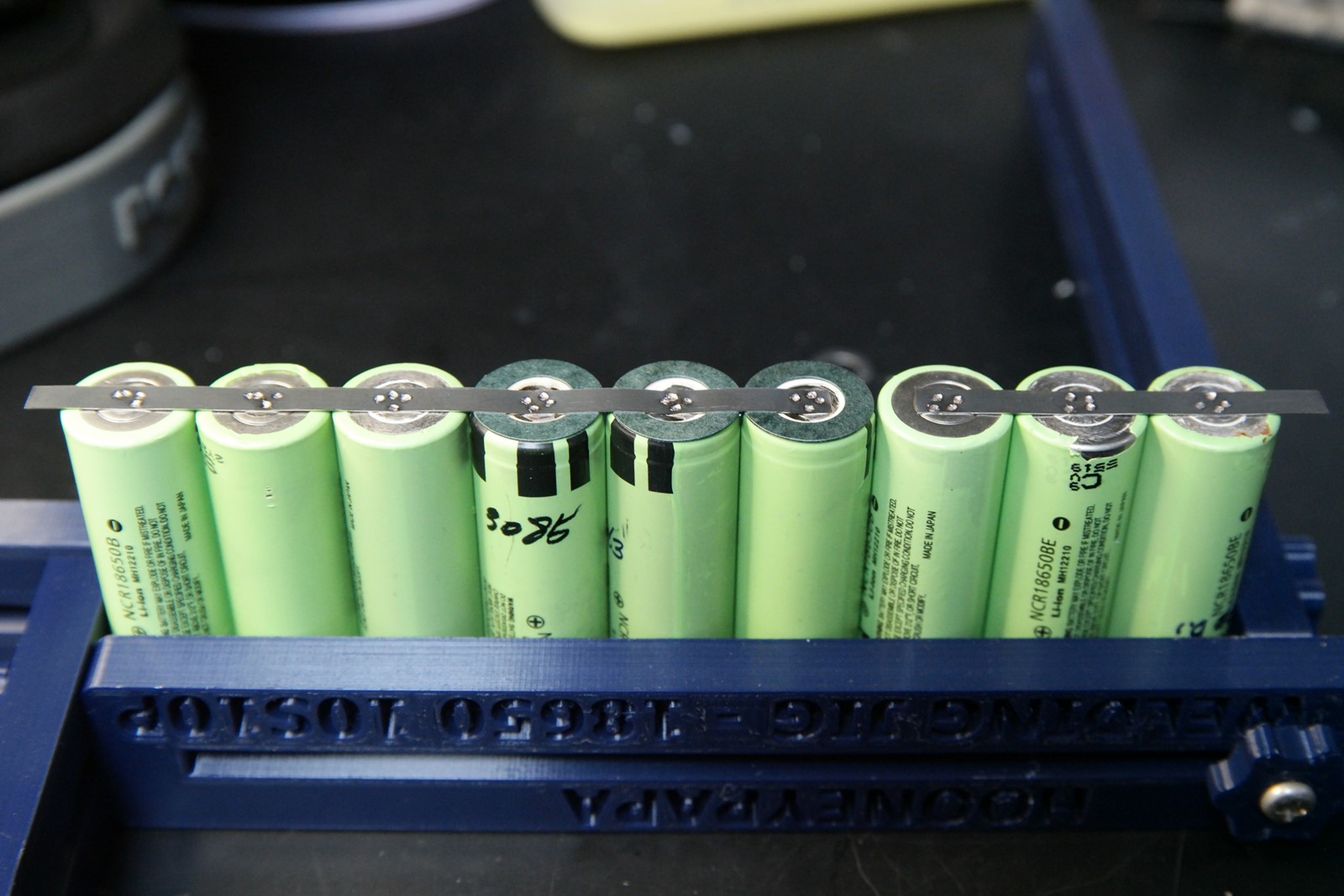

예전에 방전테스트를 하고 스토리지 모드로 보관중인 배터리 9개를 밸런싱 보드에 넣고 모두 같은 전압이 되도록 자연밸런싱 작업을 해줍니다.

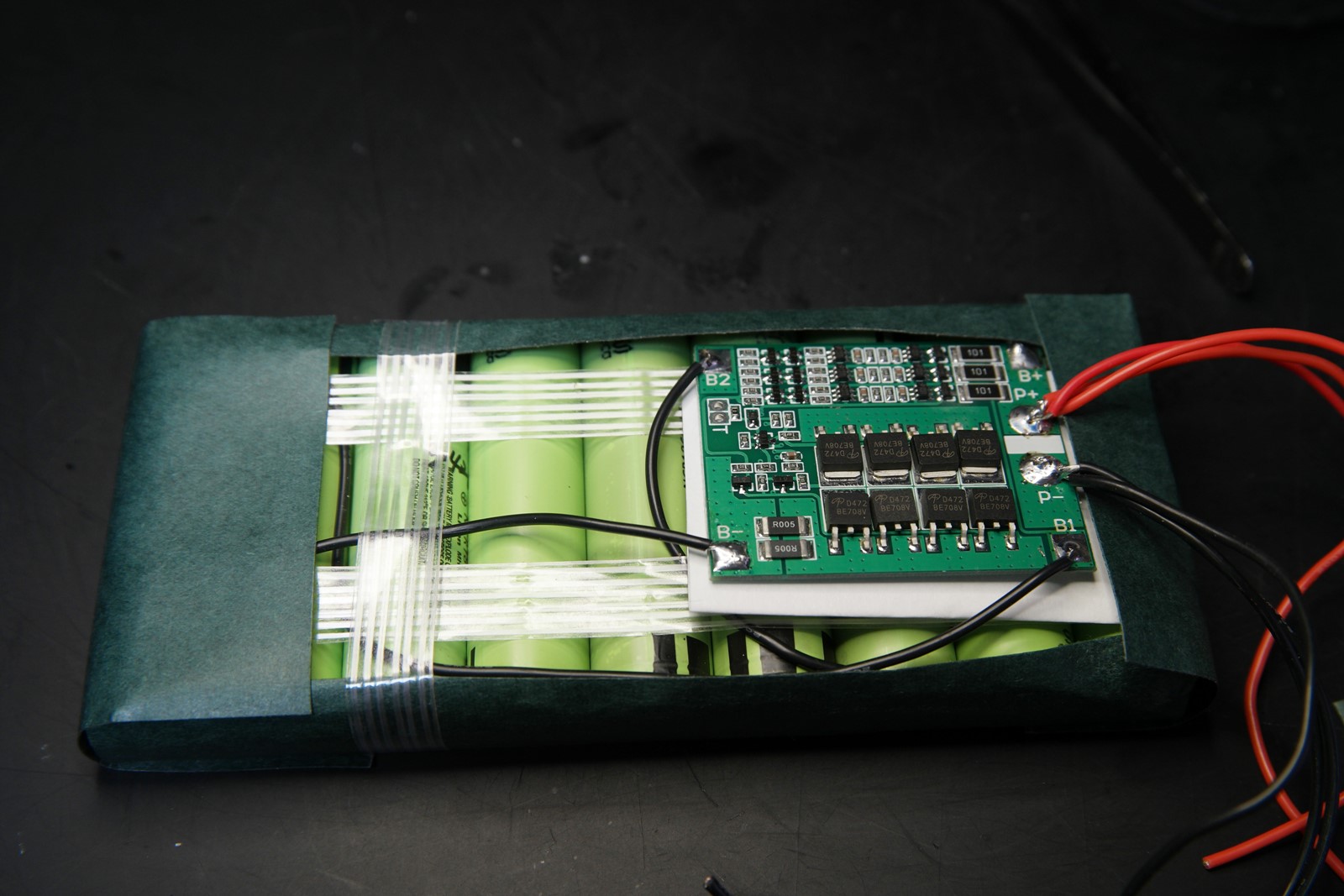

3S3P를 1단으로 배치하고 스폿용접기로 작업을 해줍니다.
밸런싱 회로도 달아주고 절연테잎으로 보강 후 수축튜브 작업을 해준 후 결선을 해줍니다.
용량은 3P로 대략 9,000mAh 정도로 선풍기가 최대 1A를 소비하면 9시간을 사용하고, 그 보다 낮은 속도라면 24시간 이상까지도 가능할 듯 합니다.
출력불에 고정은 양면테잎을 사용합니다.

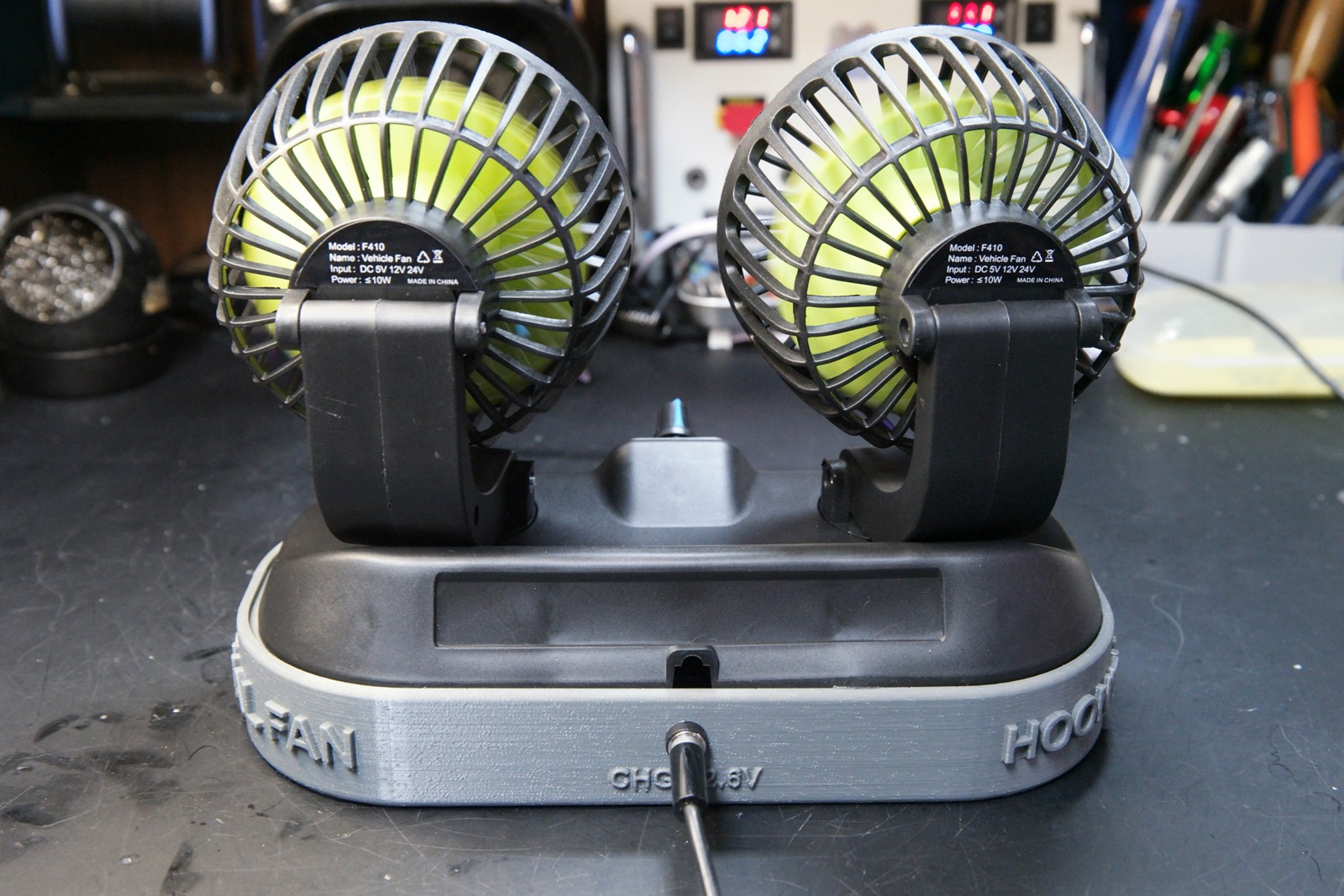

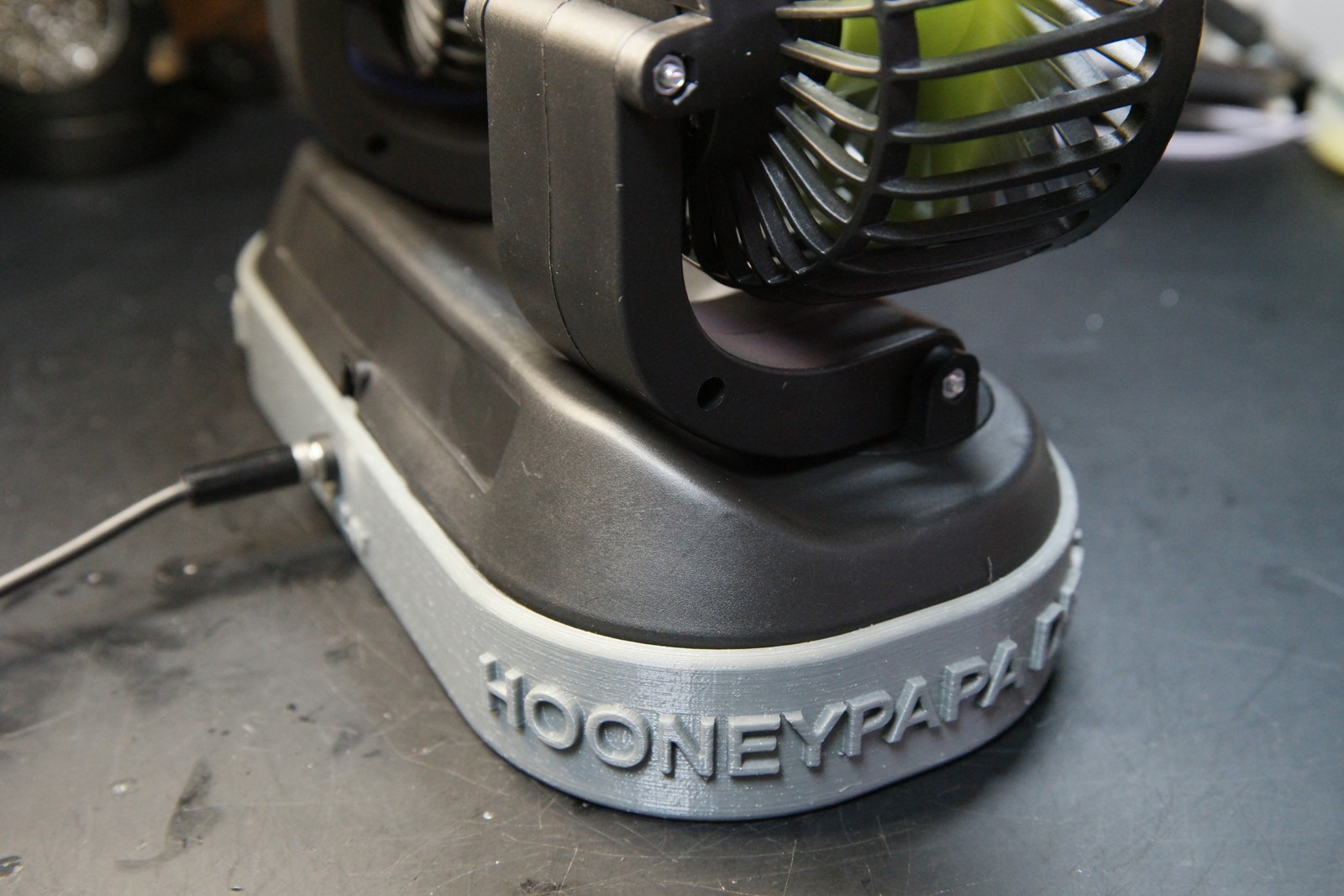

완성
최고속에서 풍량은 제법 쎈편이지만 소음도 커집니다.
특히 캠핑이나 낚시같이 야회활동에선 사용하기 좋아보입니다.
사용한 기타 부품들
10.8US $ 68% OFF|5/12/24v Car Fan Cooling Car Fan Dual Head Usb Car Fan 2 Speeds Adjustable For Auto Cooler Air Fan Car Accessories Fan For Car - Fans & Kits - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
선풍기는 알리익스프레스 앱에만 보이는 천원마켓을 추천합니다.
0.82US $ 32% OFF|5v 12v 10a Voltage Regulator Pwm Dc Motor Speed | Pwm Dc Motor Speed Controller - 5v - Aliexpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
0.53US $ 23% OFF|0.28 Inch Dc 12v Mini Lcd Digital Voltmeter Voltage Meter Panel Car Motorcycle Volt Tester Detector Monitor Battery Indicator - Voltage Meters - AliExpress
www.aliexpress.com
0.52US $ 30% OFF|Momentary Switch Push Button | Open Push Button Switch | Press Button Switch - 1/6 Pcs - Aliexpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
3D 프린팅용 STL 디자인 파일

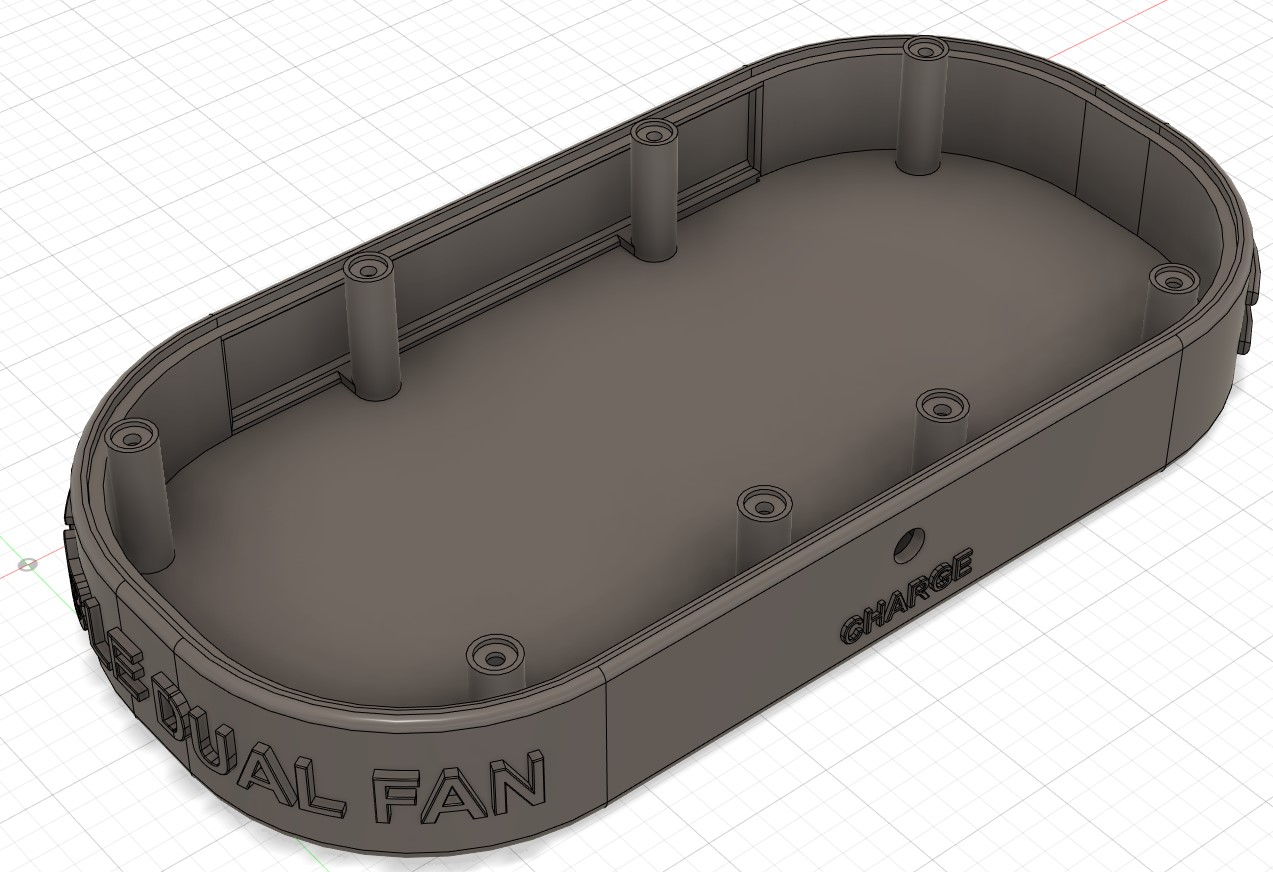

TYPE 1
3S3P는 배터리 9개가,,,
3S6P는 18650 18개가 들어가는 하우징입니다.
+
댓글에서 요청해주신 홀가공이 없는 민자 하우징도 추가했습니다.

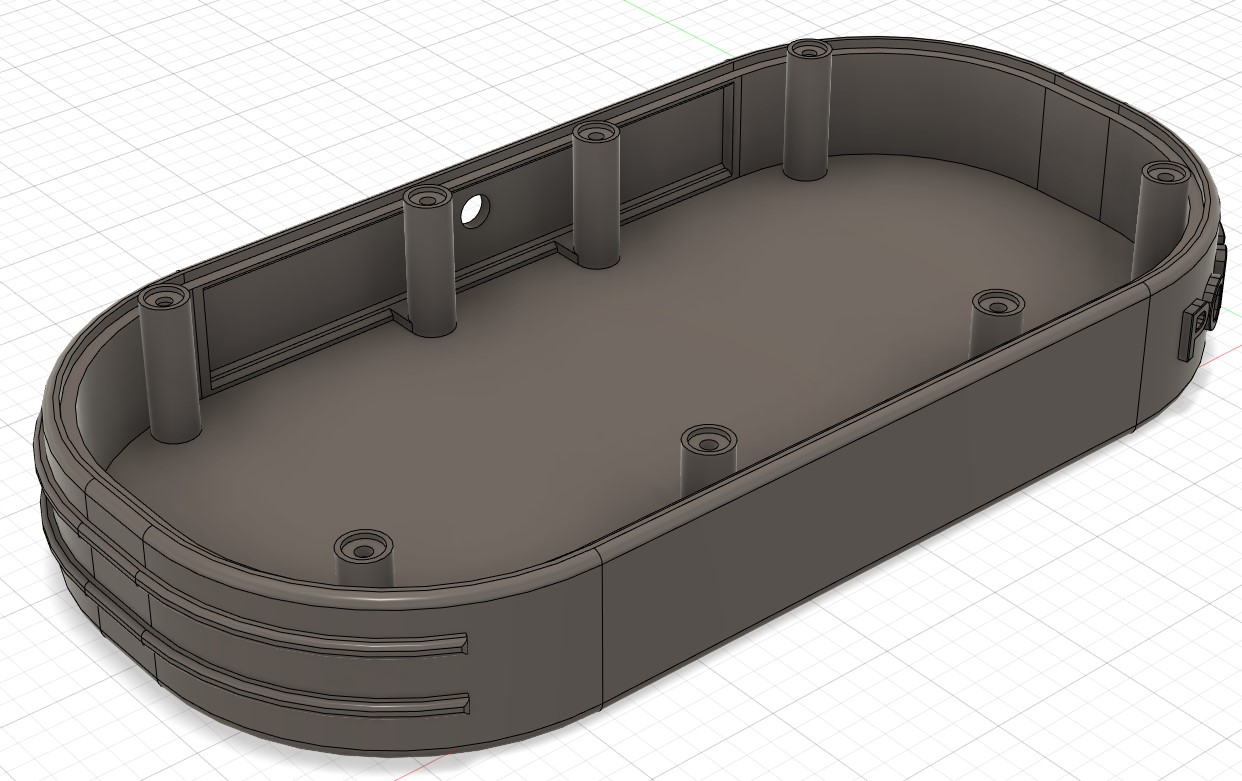

TYPE 2
Update : 2023-08-19
타입2는 나사 위치가 다릅니다. 확인하시고 맞는 타입을 출력하시면 될듯합니다.
후면에 5V DC잭만 홀가공이 되어 있고 기호에 맞게 가공이 쉽도록 전후면 외벽 두께를 얇게 했습니다.
벤더마다 조금씩 차이가 있으니 이것과 다른 모델은 제가 사용해보지 않아 직접 디자인을 하셔야 할 듯 합니다.
