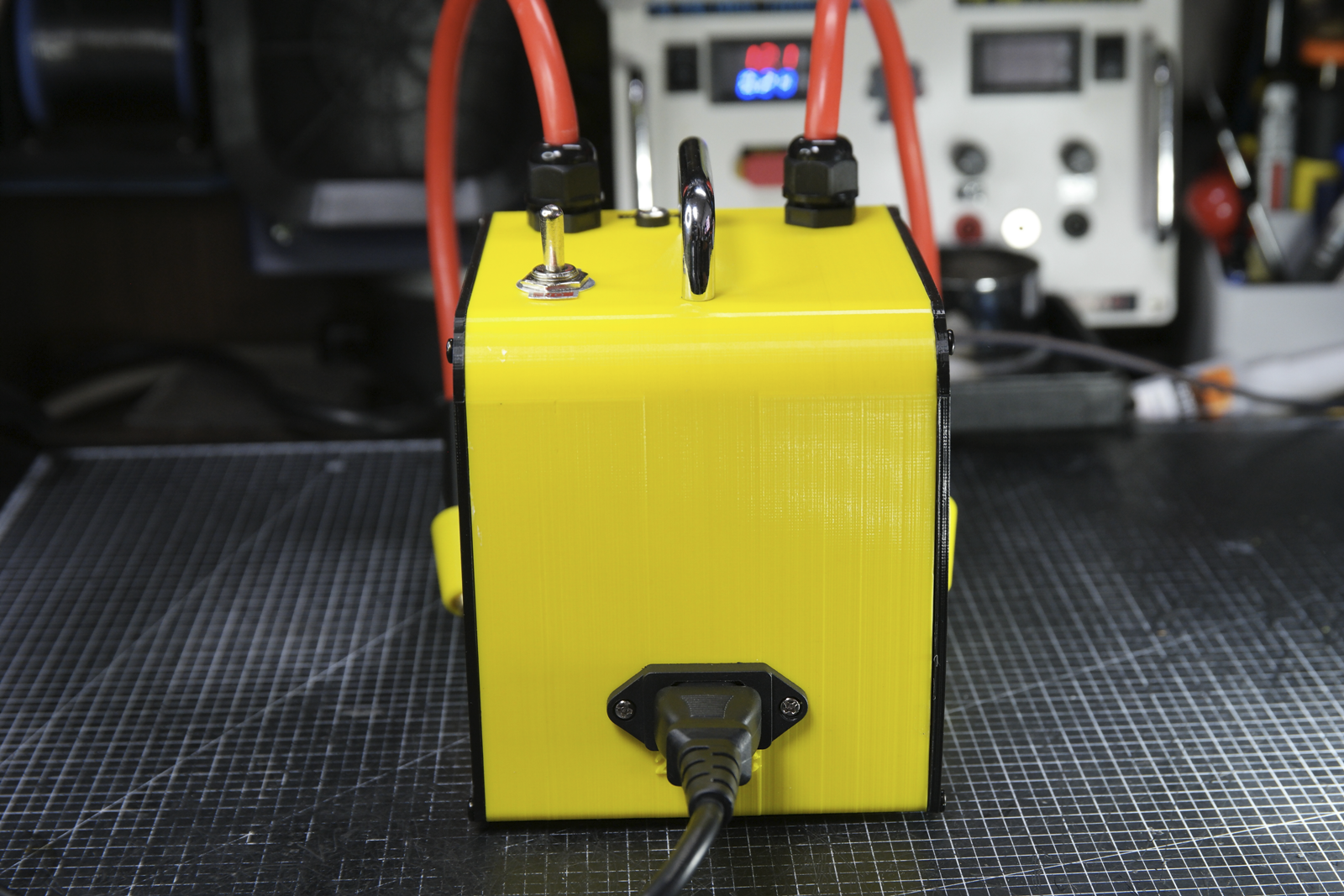

외부 디자인

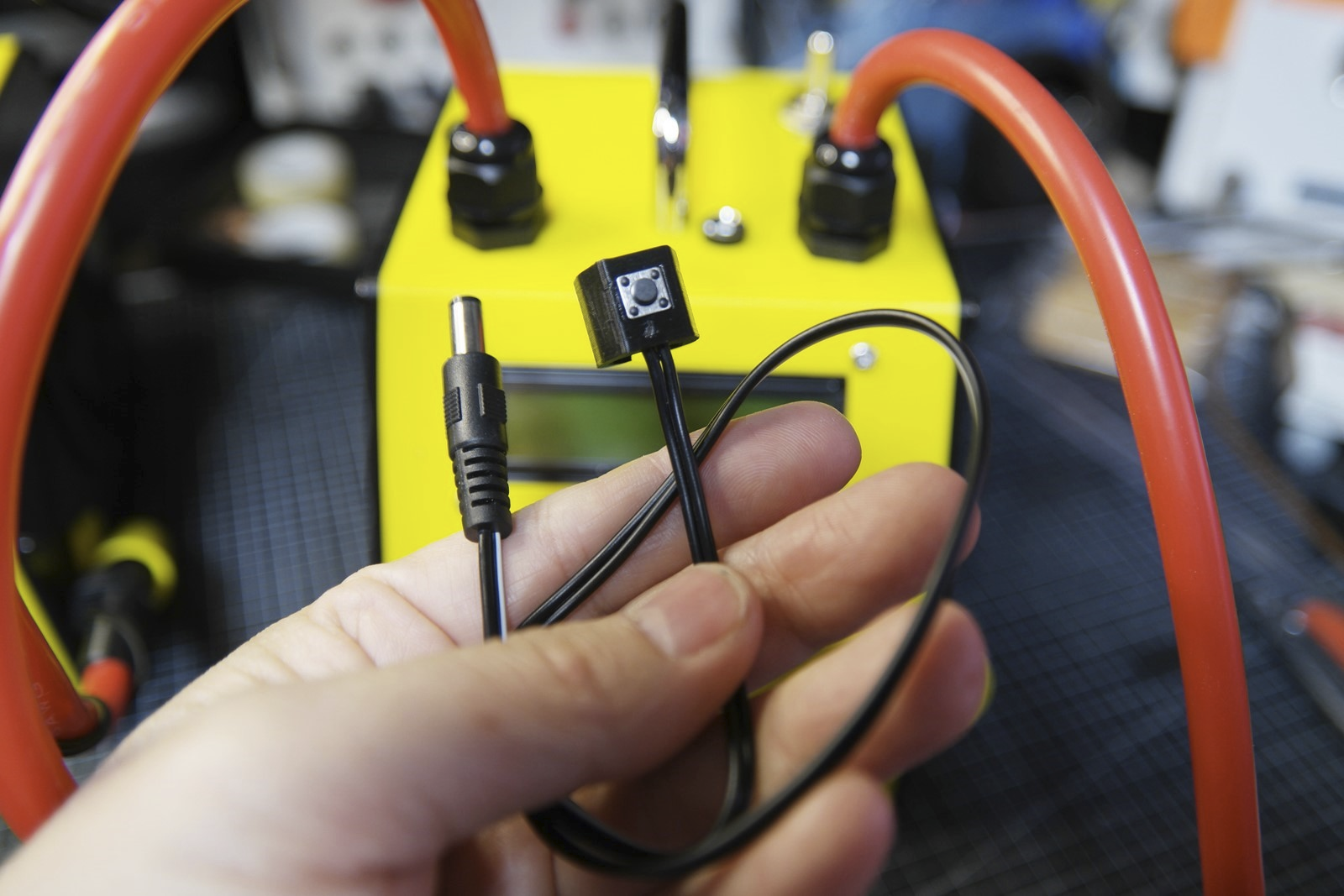

수동 스위치용 부품입니다.
수동모드로 사용시 핸들에 끼워서 사용하시면 됩니다.
전체 사이즈는 150 X 120 X 130 입니다.
양쪽 핸들 거치대는 위치를 옮길 수 있도록 투명 양면테잎으로 고정했습니다.
제작 스케치
-- EI 교체작업때문에 기존 내부 모습은 삭제합니다. --
권장 타임
갈갈이 작업한 18650 양극에 도금니켈 기준입니다.
참고로 음극보다 양극이, 새배터리보다 갈갈이한 배터리가 더 잘 안 붙습니다.
0.1t > 3ms : 약하게 찢어짐> 4ms : 강하게 찢어짐 (권고)0.15t> 10ms 약하게 찢어짐> 12ms : 강하게 찢어짐 (권고)0.2t > 40ms : 구멍나면서 떨어짐> 45ms : 살짝 찢어지거나 구멍나며 떨어짐> 60ms : 강하게 찢어지지만 테두리에 열화가 조금 보임
> 가운데 슬롯(스트립 중앙을 가위로 자르고) : 35ms 에서 찢어지면서 떨어짐> 가운데 슬롯(스트립 중앙을 가위로 자르고) : 50ms 에서 찢어짐 (권장)
나와 0.2t는 타임이 생각보다 길어 주력으로 사용하기에는 무리가 있습니다. 가운데 슬롯을 주면 어느 정도 가능은 하니 응용하면 좋을 듯 합니다.
사용한 전자렌지 EI의 효율이 떨어지고 더구나 편의성과 디자인을 위해 실리콘 6awg를 사용했더니 어느 정도 성능하락이 오는 것은 어쩔 수 없을 듯 합니다.
-->
전자렌지 EI 트랜스로 스폿용접기 만들기 - Feat 3D 프린터
전자렌지 EI 트랜스로 스폿용접기 만들기 - Feat 3D 프린터
시작하면서 (전자렌지 EI 코어에 대하여...) 변압기는 스폿용접기 제작에 있어 심장이라고 할 수 있는 핵심 부품입니다. 예전 배터리 DIY용 AC 스폿용접기는 전자렌지에서 적출한 EI 타입의 변압기
mindeater.tistory.com
0.2t 성능이 별로라 일전에 만든 동일한 디자인의 위 스폿기를 보내드리고 여기에 사용된 EI 트랜스는 폐기하도록 하고 좀 더 좋은 녀석으로 구해서 교체하기로 했습니다.
부품리스트 (STL 파일)
스폿회로 : V2.9G (EI 전용)
손잡이 : 75mm
케이블 글랜드 : M16X15
용접선 : 실리콘 6awg
드릴척 : 올댓다이 용접용 척 (3mm)
크롬 동봉(혹은 산화알루미늄 동봉 3mm)
스위치 : 10A 토글 스위치
220V AC소켓
케이스 : 하단 STL 파일 참조 (내부채움 20% 출력시간 30시간 이상)
매뉴얼
하우징 3D 디자인 (STL 파일)
이 파일은 누구나 사용하실 수 있습니다.
다만 공개하실때 원작자를 밝혀주시면 감사하겠습니다.
주의사항
1. 튜닝 및 내부 부품교체를 위해 사이드 커버를 열고 닫을 때 나사를 끝가지 강하게 조이면 내부 나사산이 마모될 수 있습니다. 드릴 사용시 천천히 돌려주시고 마지막에 살짝만 조여주시면 됩니다.
2. 사이드 용접봉 거치대는 양면테잎으로 붙여둔 상태입니다.
떼었다가 붙이실때 접착력이 약해질 수 있으니 교체하시거나 조그마한 나사로 고정할 수 있는 홈이 두 개 있는데 위치를 잡고 고정해주셔도 됩니다.
3. 용접 봉 핸들은 3D출력물입니다.
교체하실 일은 없지만, 열에 약하므로 혹시 파손될 경우 교체용으로 한 쌍을 넣어드렸습니다.
> 교체방법은 기존에 핸들은 열풍기로 열을 가해서 밑으로 강하게 빼시면 됩니다.
> 새로운 핸들을 장착하실때는 기름을 실리콘 피복에 살짝 바르시고 핸들을 위로 올린 후 실리콘 피복 끝부분에 순간접착체를 둘러주시고 천천히 원하는 만끔 내려주신 후 굳은 후에 사용하시면 됩니다.
분양 후 AS 혹은 문제 발생시 쉬운 수리를 위한 페이지입니다.
모쪼록 잘 사용해주셨으면 좋겠습니다.
감사합니다.
