아침에 눈뜨면 양쪽 어깨에 망치로 두들겨 맞을 듯한 통증으로 한 동안 두 손으로 움켜쥐고 있어야 풀리고,
머리 감기도 힘들고,
지하철에서 손잡이를 잡지도 못해,
외투를 벗지도 못해,,
스트레칭을 해야 그나마 빨리 완치가 된다고는 하지만 통증으로 스트레칭 자체가 불가...
스테로이드와 윤활주사와 충격파 그리고 매일 아침 저녁으로 염증약을 먹어야 그나마 생활이 가능한 정도다.
그래선지 출근하면 온열찜질기와 저주파 치료기를 달고 산다..
그냥 죽을 맛이다. ㅎ
그렇게 오십견이인지 머십견이지가 어깨에 찾아온지 어~~~~언 5개월차의 어느 날 당근마켓을 열였는데 요게 눈에 화~악 들어왔다. 최근 받은 물리치료 중 레이저 치료가 있었지...음..
그리하여 관심도 없고 인기없는 이 제품을 겟하게 됐다.

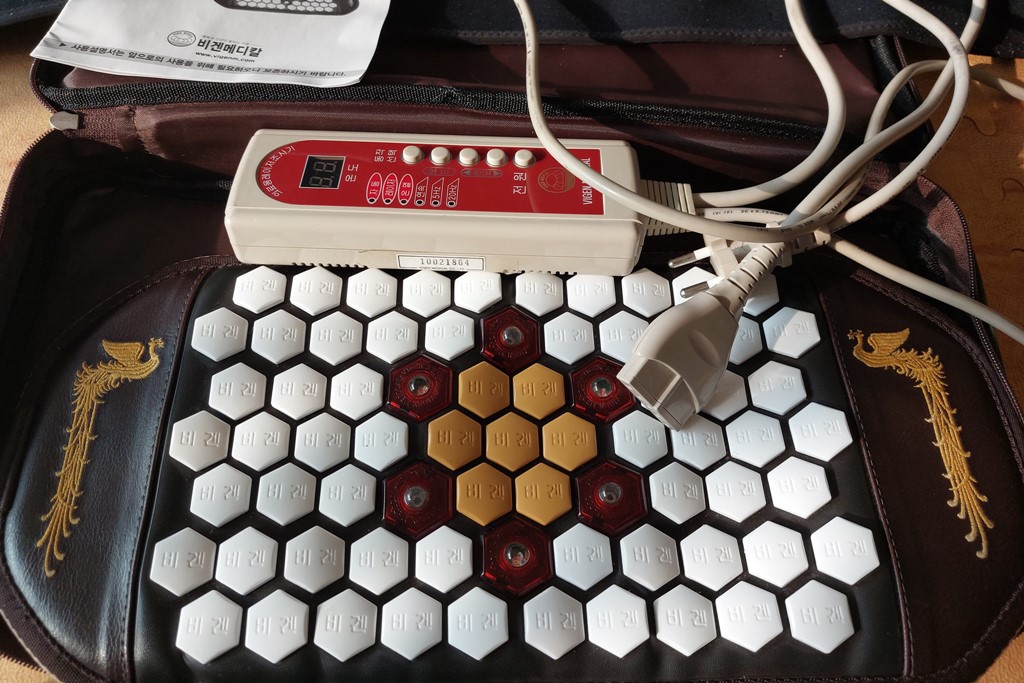

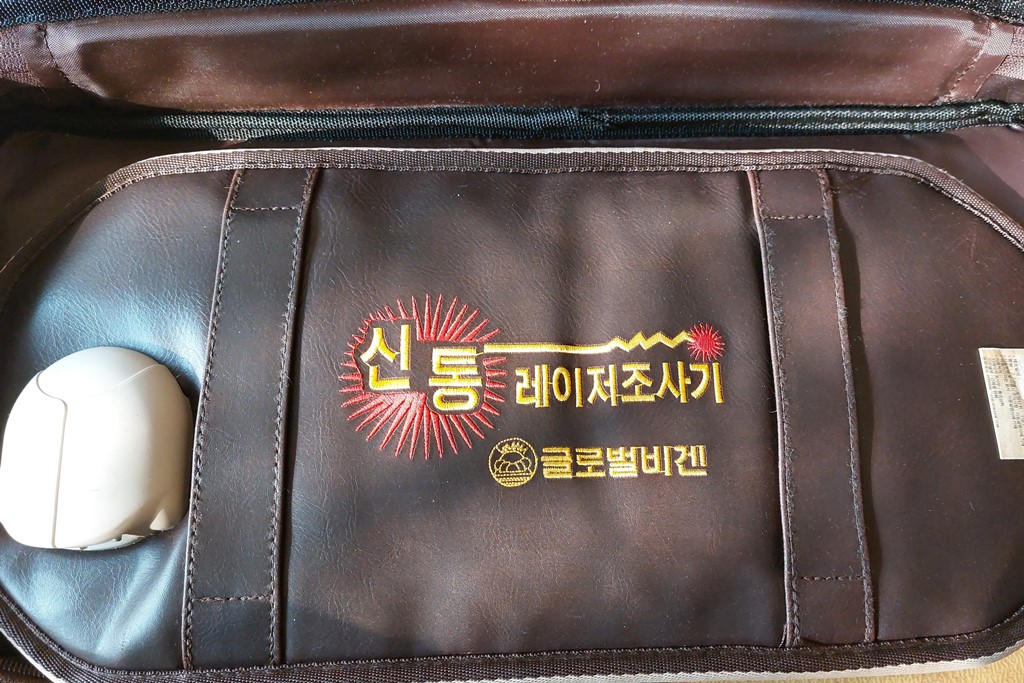

이름하여 신통~~ 레이저조사기, 글로벌비겐사 제품!!
온열조절이 안되고 레이저만 된다는 제품으로 단 돈 만원에 올라와 고민에 또 고민하다 덥썩 물었는데 내심 온열 기능이 망가진건 회로 일부 소자만 교체하면 되지 않을가 하는 근거없는 자신감도 이었다.
제발 신통!! 하기를... 바라며...
받고서 바로 테스트..
설명대로 온도를 조정해도 컨트롤러는 깜빡이다 바로 Lo로 바뀌고 패드는 차갑기만 하다.
여기까지는 예상한 바..
어디보자~~ 의기양양하게 컨트롤러 개복!!
육안으로 봤을때 파손된 소자는 보이지 않고, 대충 요기조기 찝어본 결과 굵직한 기능은 대충 파악이 되었다.
레이저 주파수 컨트롤은 DC PWM 방식이고, 녹색선은 패드의 온도센서와 연결되어 있다. 이 온도와 연동되어 포토커플러 MOC3041에 시그널을 보내 BTA08에서 220V 출력이 ON/OFF 되는 구조로 추정되고, 나머지 소자들은 정류 고압부와 정류후 저압부로 MCU 컨트롤을 위한 부가기능과 보호를 위한 소자들로 구성된 듯 하다.
But,, 온열선 출력은 정상...^^;;
요기 째려보고 저기 째려봐도 컨트롤러에 이상은 없어보인다..
dlfjs 제기랄!!
메인 패드쪽에 문제로 보이는데...
이쪽은 가죽이 바느질로 밀봉된 상태로 개복 차제가 어렵다. !?
짧은 고민 후 빠르게 포기.... 레이저 모듈만 떼어내서 개조를 해보자는 생각으로 과감히 커터 난도질!!
역시... ㅠㅠ
처참...
220V가 인가는 되지만 히터쪽 온열선이 열로 타서 단선 된듯하다. ㅋ
과감히 추가 커터질로 원하는 부위만 도려냈다.
레이저 동작 전압 측정해보니 DC 5V
파서로 비슷한 전압을 물리니 동작한다.
이대로 쓰거나 PWM 하나 물려서 깜빡거리게 할 수도 있을 듯 하다.
컨트롤러는 버리고 레이저 모듈만 재활용은 나중에 시간나면 하기로 하고 부품박스에 던져두었다.
그런데 이 제품의 정보를 찾다가,,,
뭔가 요시꾸리한 정보를 하나 발견하게 되는데....
식품의약품안전처 보도자료에 어르신을 상대로 한 식품.의료기기 허위광고 행위로 떡하니 비겐 의료기기가 등록되어 있다.
허허허..
당근마켓 망망망템 인증글 끝!!
