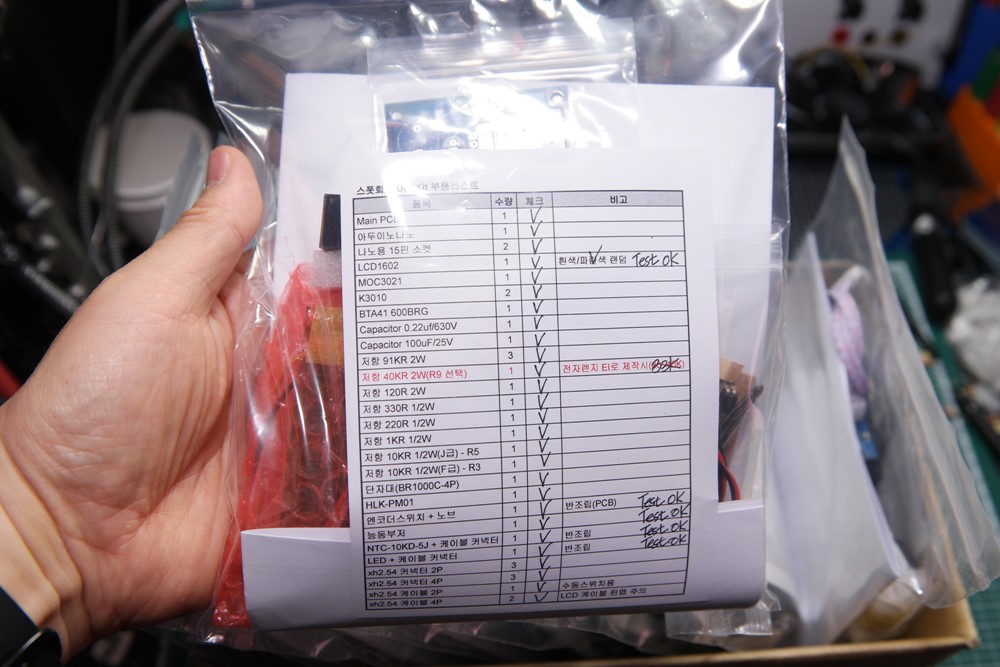

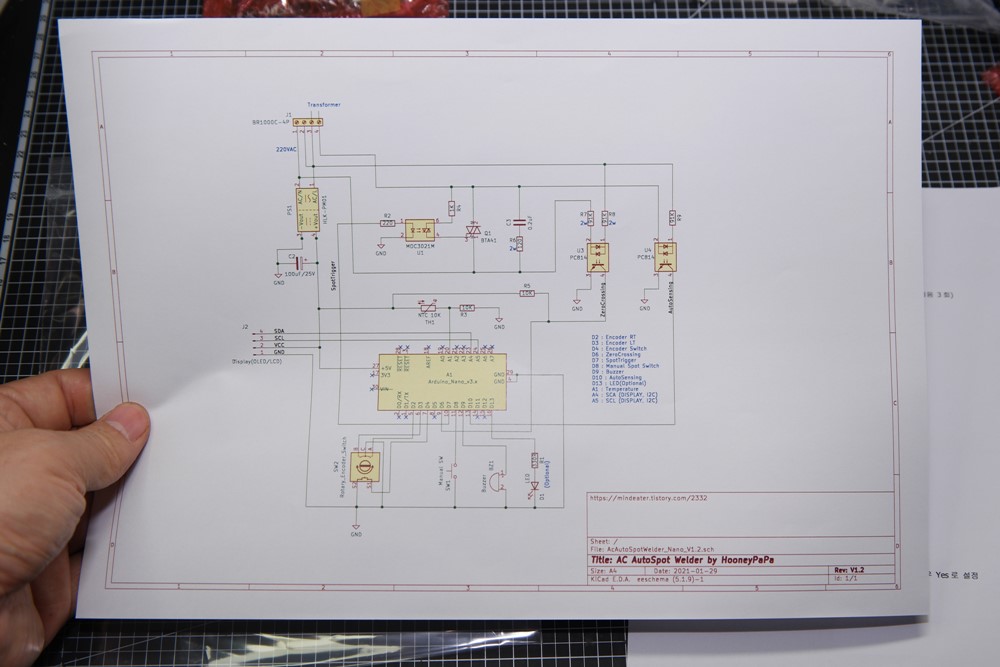

이전부터 이런 키트가 있었으면 좋겠다 싶었는데 조금씩 준비했고 일부 부품이 모여 실험삼아 진행해봅니다. 노파심에 체크리스트를 만들어 누락된 부품이 없도록 했고, 회로도와 간단 매뉴얼 출력하여 첨부했습니다.

아두이노 나노는 프로그램을 업로드해서 납땜만 하면 동작하도록 했고 햇갈리는 부분은 반조립형태로 보내드립니다.

부품 리스트 : https://docs.google.com/spreadsheets/d/1C1ABpayhA6bZqFFLwuQ0lVF4ea7625P7q416DBSILGQ/edit#gid=0







PCB 버전 1.3

부품은 많지만 실패가 없도록 핀 간격과 마킹에 신경을 썼습니다. 색다른 기분으로 파란색을 선택했는데 개인적으로 녹색이 더 괜찮은 듯 싶네요. 이 버전이 모두 소진되면 다시 녹색으로 돌아가지 싶습니다.

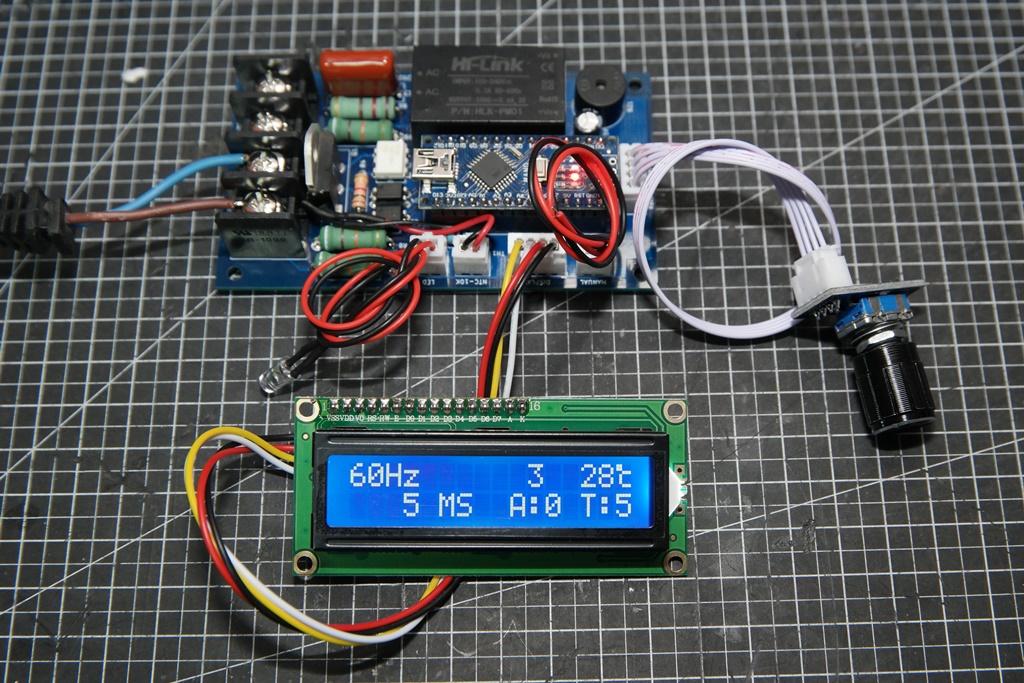

자작시 참고용 사진들



아두이노는 USB가 단자대쪽을 향한다. 거꾸로 꽂으면 소손될 수 있으니 주의!!



















각 소자와 XH2.54 소켓 참고!!





노란색 박스안에 동박이 드러난 부분은 납물로 보강해주면 좋습니다.





단자대는 좌측 2개가 220VAC, 우측 2개가 링코어에 연결해줍니다.

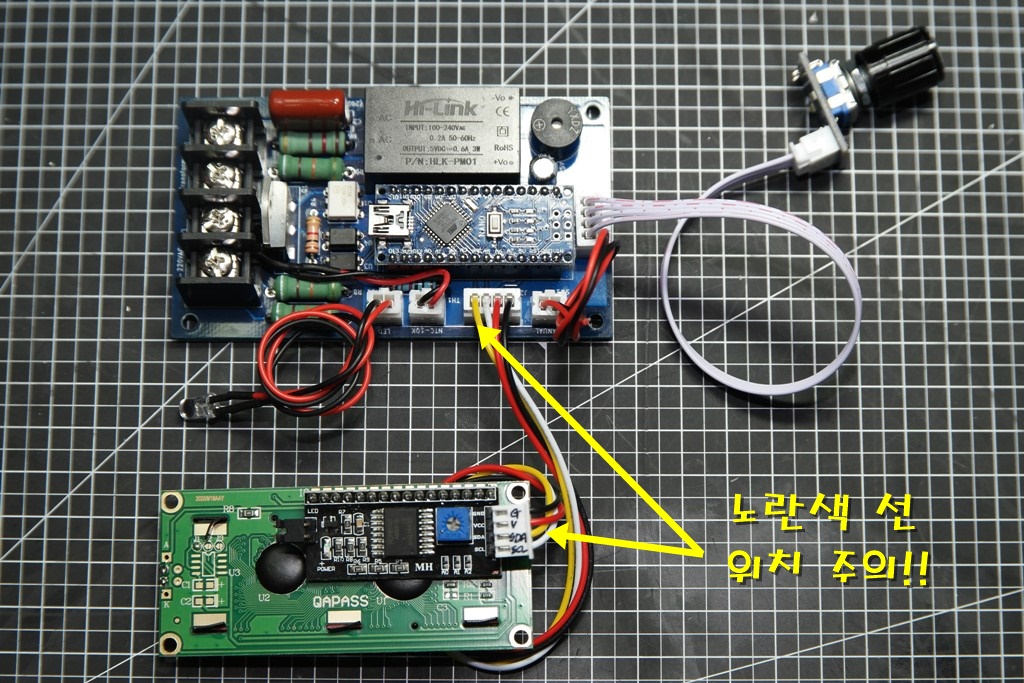

LCD는 노란색 케이블 핀 위치를 확인!! (3번,4번이 서로 교차되어 있습니다.)

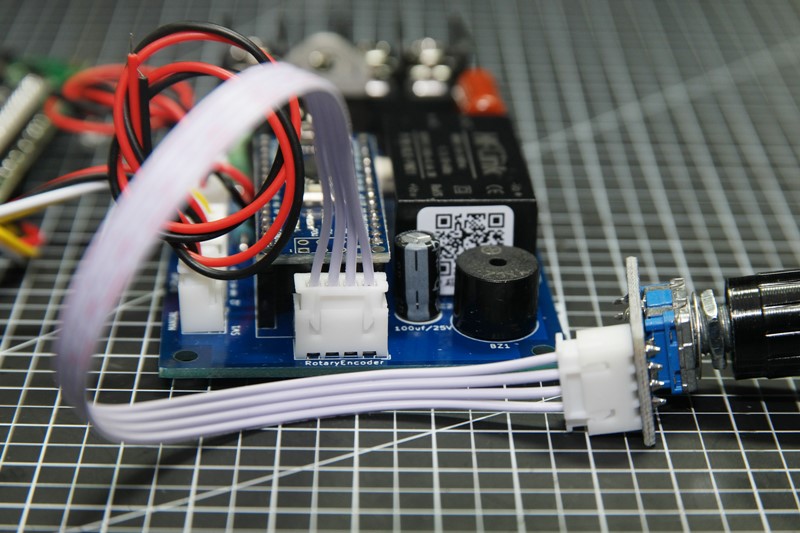

엔코더 소켓 확인!!

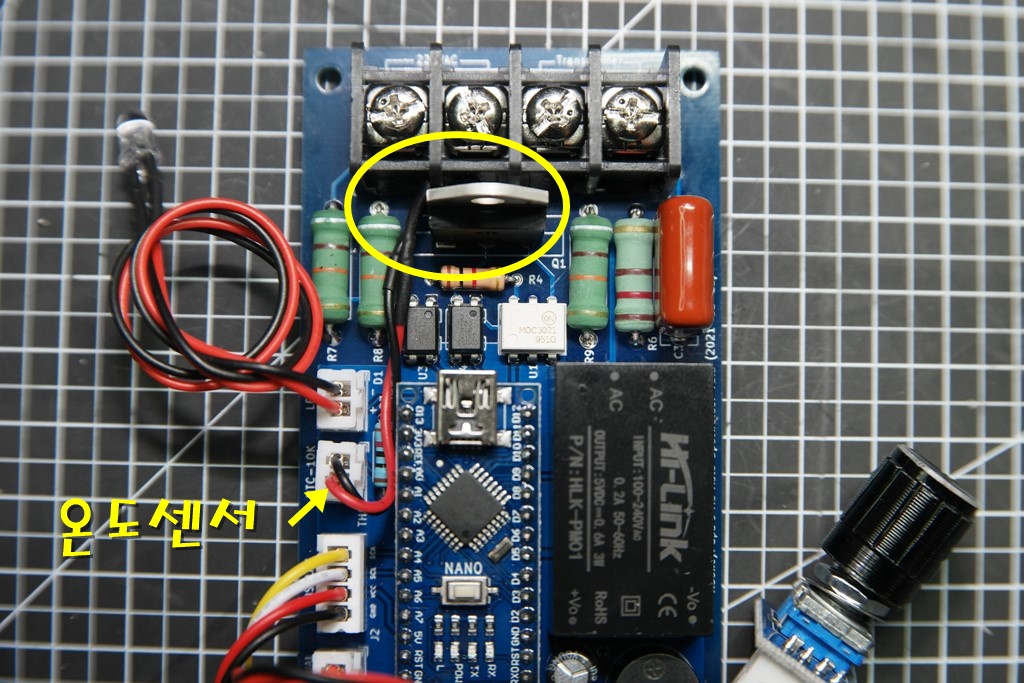

온도센서는 단자대와 트라이악(BTA41) 사이에 끼워줍니다.







간단 매뉴얼

AC 오토스폿 회로 설명서.docx
0.84MB







스폿용접기 배선도



수동스위치는 옵션입니다. 오토모드로 사용시 필요없습니다.
LED도 스폿동작시 설정시간동안 켜지는 데 단순하게 가시정보를 위한 장치이고 역시 옵션입니다.









부품 리스트 및 분양방법



분양모델은 "자작키트"와 "조립풀셋" 두 가지 타입만 진행하도록 합니다.





  • 회로 1셋을 직접 만들 수 있도록 부품을 준비해서 드립니다.
  • 아두이노는 최신버전의 스케치파일을 업로드하여 납땜만 하면 사용할 수 있도록 했습니다.
    (다른 스폿회로 대비 조금 크지만 SW적 성능과 조작 인터페이스에 신경써서 디자인했습니다.)
  • 조립키트 특성상 실패할 수 있습니다. 다만, 실패 최소화를 위하여 아두이노/파워/온도센서/엔코더/LCD는 자체 테스트 베드에서 검증된 제품으로 보내드립니다.
  • 실패했을 경우 아래 관련글에서 필요한 부품을 직접 구입하시거나 문의하시면 적정 가격에 지원해드립니다.
  • 납땜이 여의치 않거나 어려운 경우 조립풀셋을 추천드립니다.
  • 분양여부와 가격은 아래 비밀댓글로 이메일이나 전화번호를 남겨주시면 문자로 안내드립니다.
    카카오 오픈채팅도 가능합니다.









이메일 : sahngoh@gmail.com
카카오톡 : open.kakao.com/o/sxx2jgbd



안녕하세요!! 후니파파(HooneyPaPa) 입니다!!

응답가능시간 : 오전 8시~ 오후 11시

open.kakao.com
