보쉬 18V 배터리용 무선 글루건 자작

반응형











들어가면서...



자작이 뜸해지면서 사용빈도가 줄어들고 있기는 하지만 초기 글루건에 대한 삽질은 상상초월이었다.. 자세한 이야기는 아래 연관글에서 볼 수 있다.

보쉬 18V 전동공구용 배터리 변환 아답터를 이용하여 간단하게 무선 글루건을 제작해보았다. 3D 프린터가 있는 사람한테는 이미 보편화된 DIY이고, 최근 배터리팩 아답터를 쉽게 구할 수 있게 되면서 DIY카페를 중심으로 적잖이 만들어 사용하고 있다.









사전작업



본격적인 자작에 앞서 글루건에 만충시 21V의 보쉬 배터리팩을 사용해도 되는지 체크가 필요했다.
보쉬 18V 배터리팩은 공칭전압인 3.6V가 직렬로 5개 연결된 제품이다. 따라서 공칭 18V이고 만충전압은 21V이다.

일단 만충전압에서 사용되는 전류량을 측정해보았다. 사용할 글루건은 차량용 덴트마스터용이고 내부 히터가 12~24V에서도 동작한다고 알고 있는데 보통 전압이 증가하면 전류도 함께 비례하여 증가하기 때문에 스위치나 기타 부속이 커버할 수 있는지 체크해보기 위해서다.

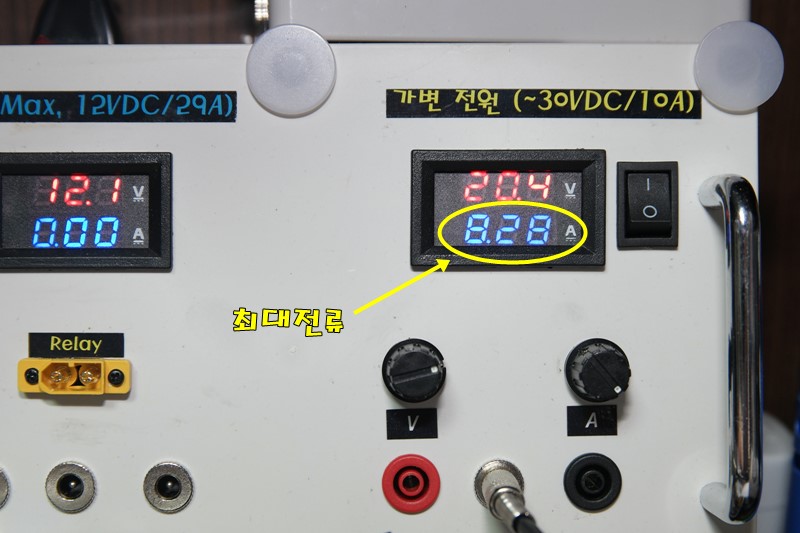

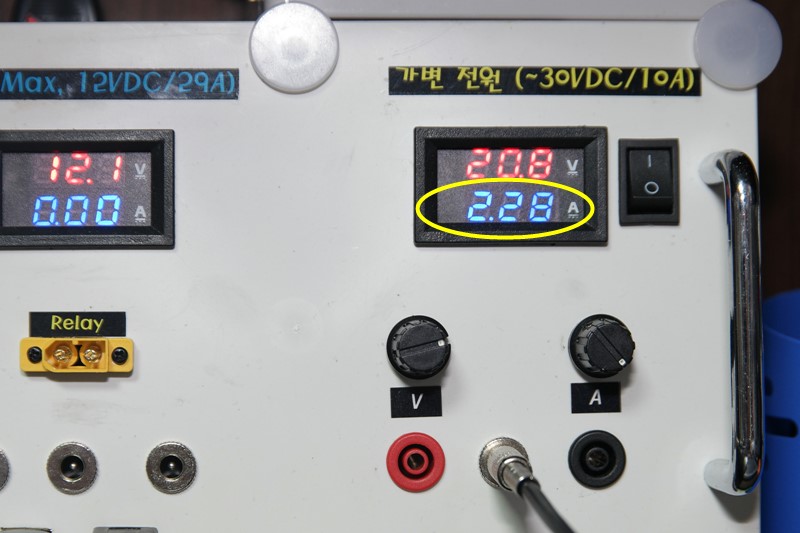

스위치를 켜자마자 바로 8A 이상으로 치솟지만,,, 예열이 지속되면서 서서히 떨어지기 시작하여 안정화 되는 것을 확인했다. 스위치도 제법 튼튼한 녀석으로 교체했기 때문에 사용에 크게 지장은 없을 듯 싶다.

이 정도면 크게 무리는 없어보인다. 다만, 오묘한 것이 시험결과 단순하게 전압이 높아졌다고 예열시간이 눈에 띄게 단축되거나 하진 않았다. 히터 방식에 따라 예열시간이 효율/예열시간이 등이 정해지는 듯 하다. 어차피 오래된 글루건이라 이렇게 실 사용해보고 지켜볼 생각이다.

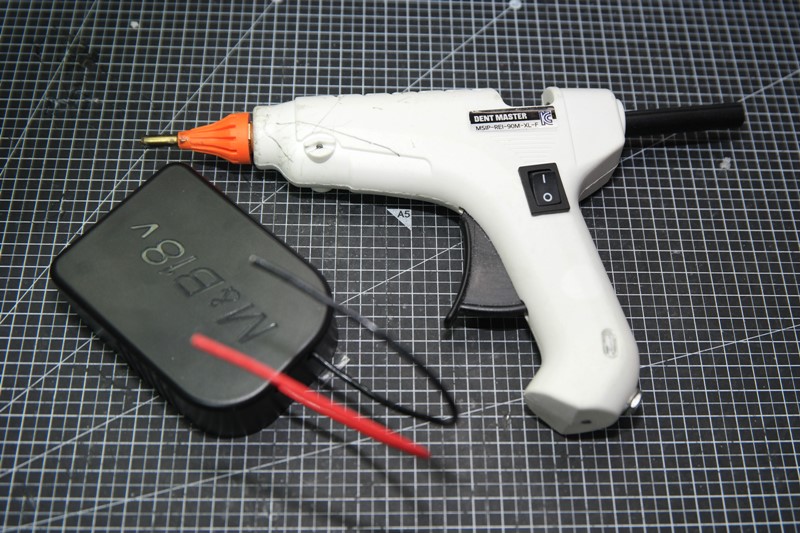

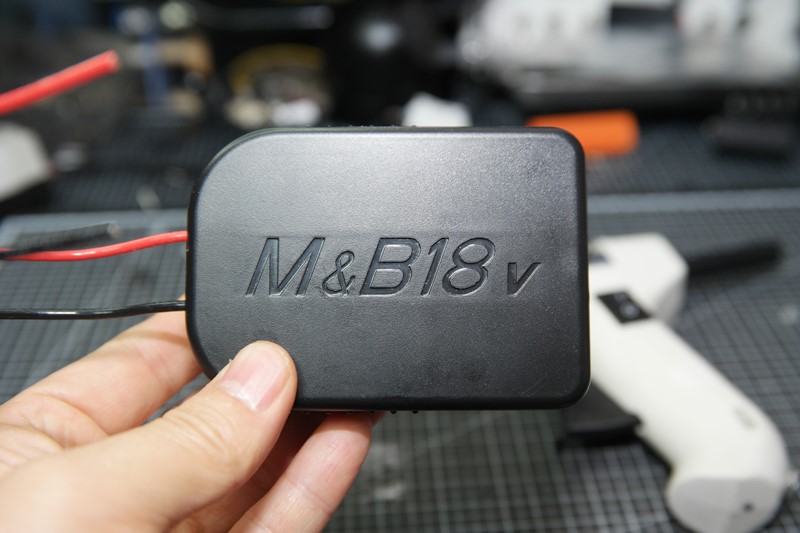

보쉬/마키다 전용 변환 아답터와 사연많은 - 아래 연관글 참고 - 글루건이다.





마키다/보쉬 전용인데 보쉬는 'B'쪽에 마키다는 'M'표기가 있는 곳에 출력 핀을 고정해주면 된다.







반응형







개조 작업

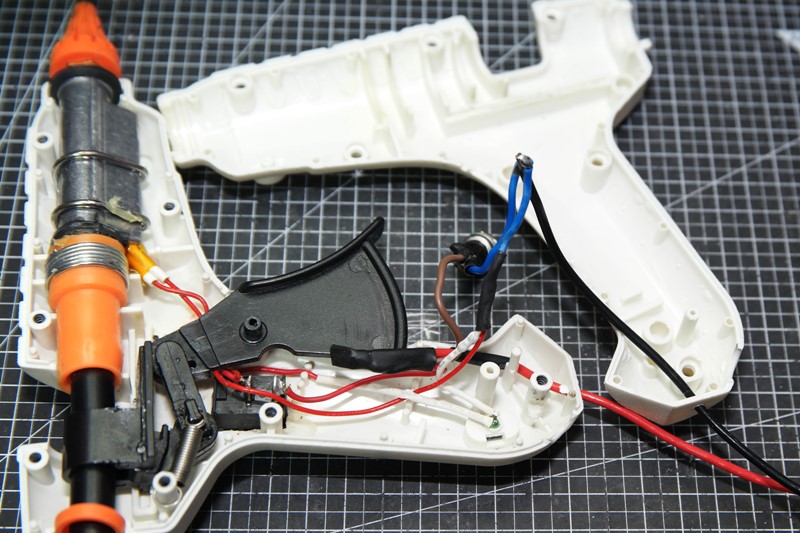

개조야 뭐 없다. 글루건을 열어서 아답터에서 나온 케이블을 연결만 해주었다. 사실 아래로 배서 깔끔하게 해줄 수 있겠으나,, 뭐 케이블 노출을 포인트로 잡았다. ㅎ







플러스/마이너스 찾아 연결해주고,,

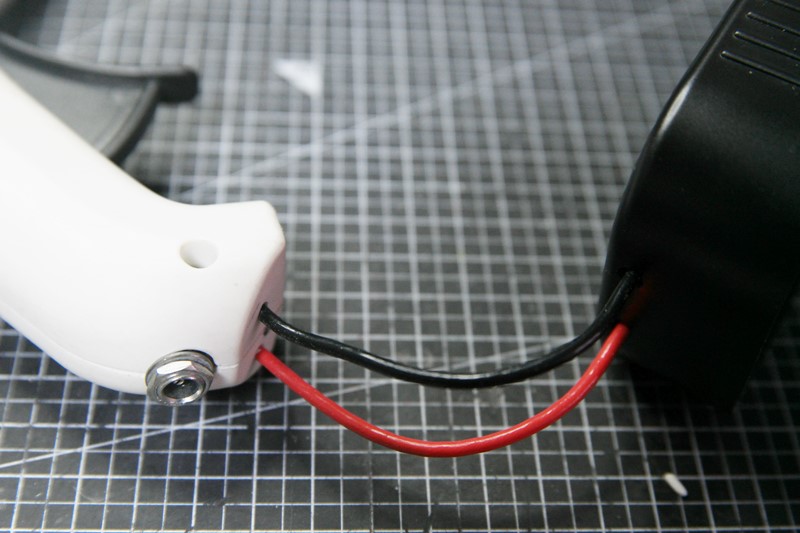

글루건은 나사로 고정해주었다.

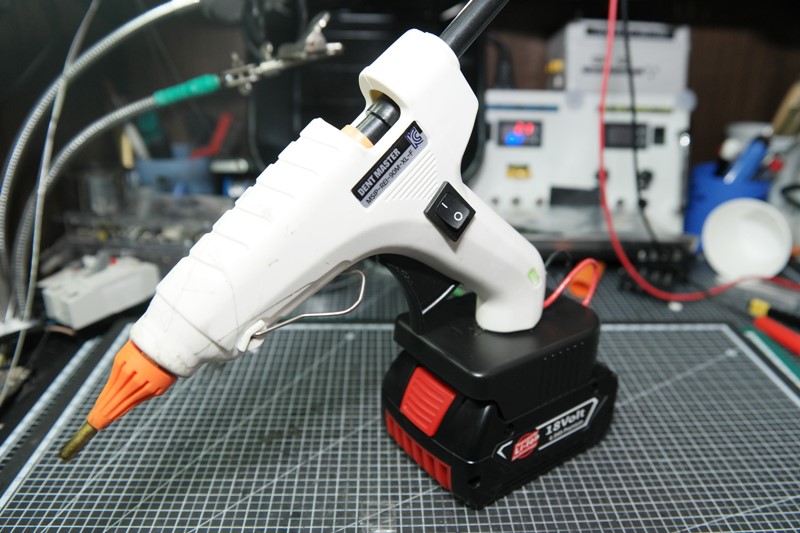

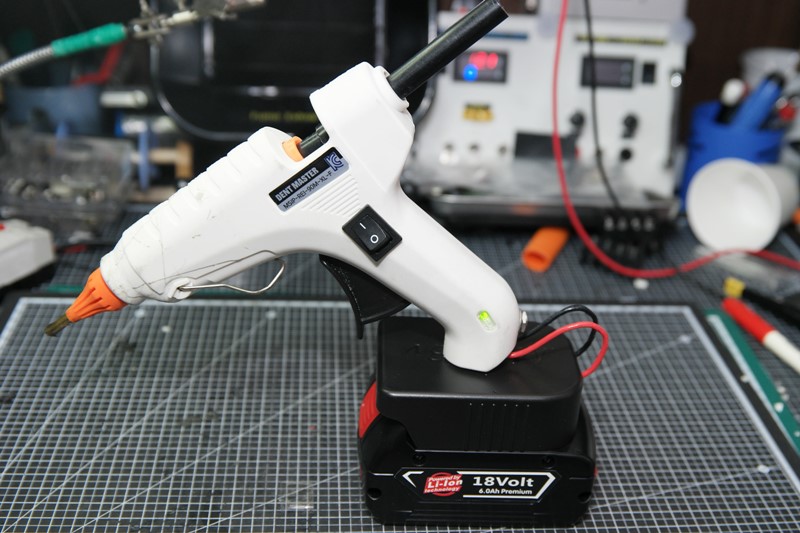

이런 모습으로 고정이 됨..
음...





반응형

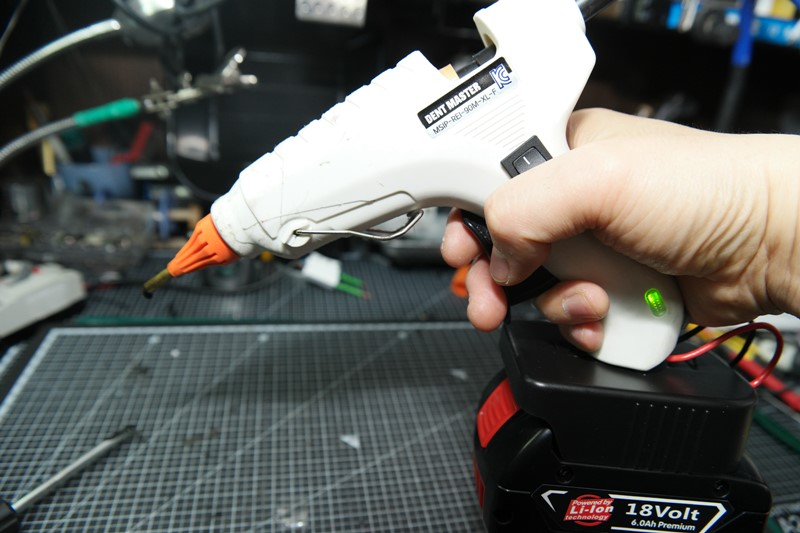

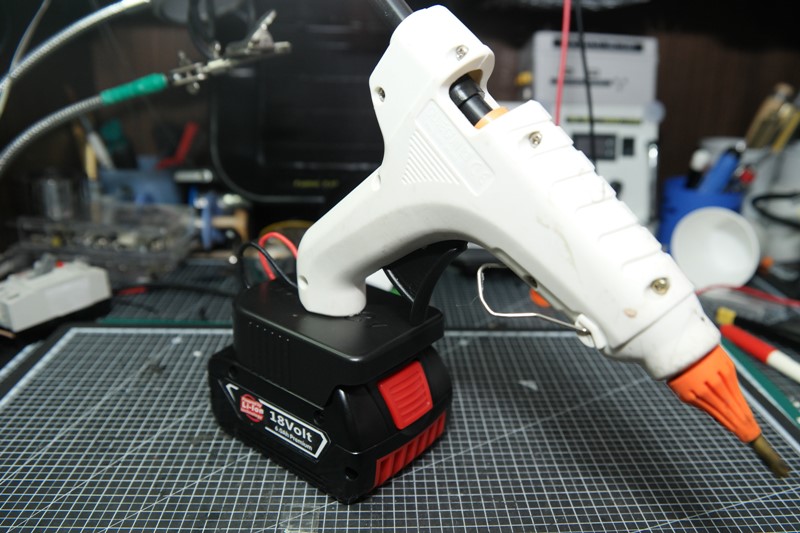

보쉬 호환배터리에 연결해서 테스트를 해봄...
잘 됨...



이제 잘 사용해주면 될 듯 싶다.
이렇게 쓰고 보니 별거없네.. ㅎ

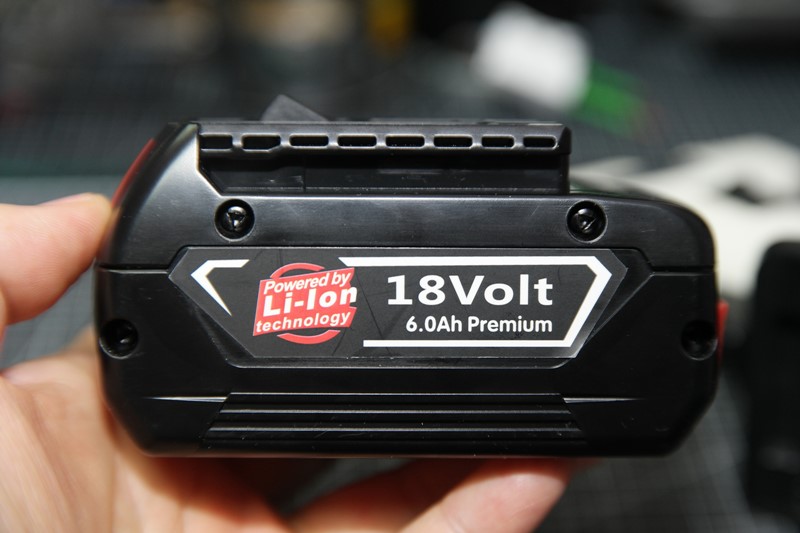

참고로 중국한 호환배터리인데...
1+1 으로 3만원에 구입한 제품이다. 사용하다가 정품 회로를 구하면 케이스 갈이를 위해 구입했다고 생각하면 편하다. ㅎ
