보통 MCU가 있는 회로는 전자파 영향으로 오동작 할 수 있다.
이를테면 어떤 상태 즉 전압이 있거나(5V) 혹은 없거나(0V) 따라 분기되는 동작이 있다고 가정할 때,, 전자파는 그 상태에 영향을 주어 오동작을 할 수 있다. 상용제품의 경우 이러한 지저분한(?) 환경에서 발생하는 각종 노이즈에 대처하기 위한 Debounce 코드가 들어가 있는 경우가 대다수겠지만, 간혹 깨끗한(?) 상태에서 개발하고 스트레스 테스트 없이 출시한 초기 버전의 MCU나 아두이노로 개인이 자작한 회로의 경우 충분히 문제가 될 수 있다.

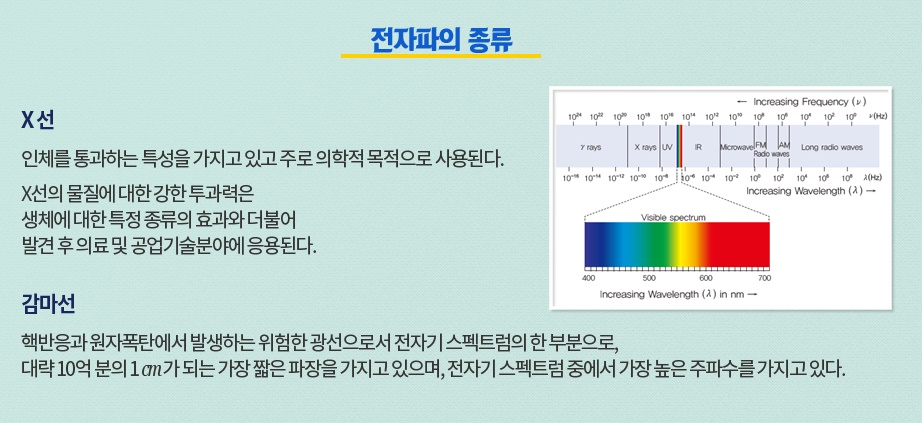

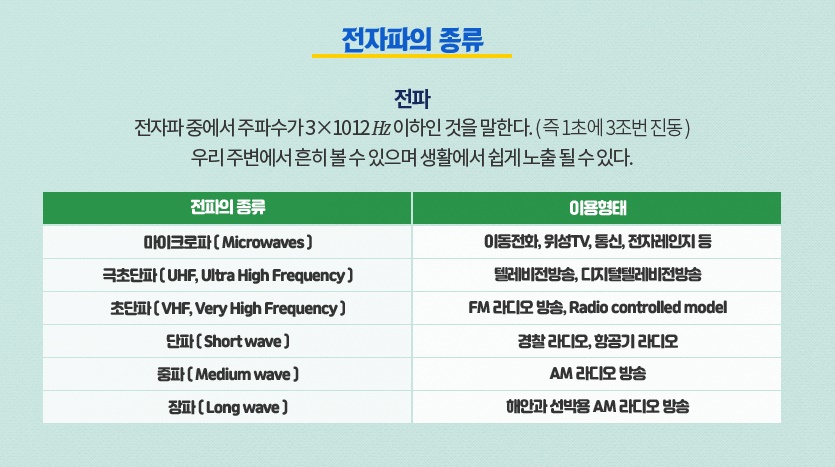

먼저 도움이 될까 싶어 작년에 수료했던 직무교육중에 전자파 관련 과목이 있어 시작부분 몇 장의 카드를 옮겨본다.



...


이 것 말고도 몇 장이 더 있는데 전자파가 인체에 끼치는 영향과 관련된 것들이고 개인적으로 갸우뚱한 내용들이 많아 생략한다. 지면관계도 있고... 대신...




이 카드에는 숯이나 식물이 전자파 차단에 효과가 있다고 설명하고 있는데.... 국립전파연구원에서 실험해 봤는데 효과 없다!!고 한다.

아래는 관련영상이다.

















[실험실]생활속의 전자파 측정_숯, 선인장등 전자파 차단 실험

제법 긴영상이라..
결론만 발췌하면,,,,

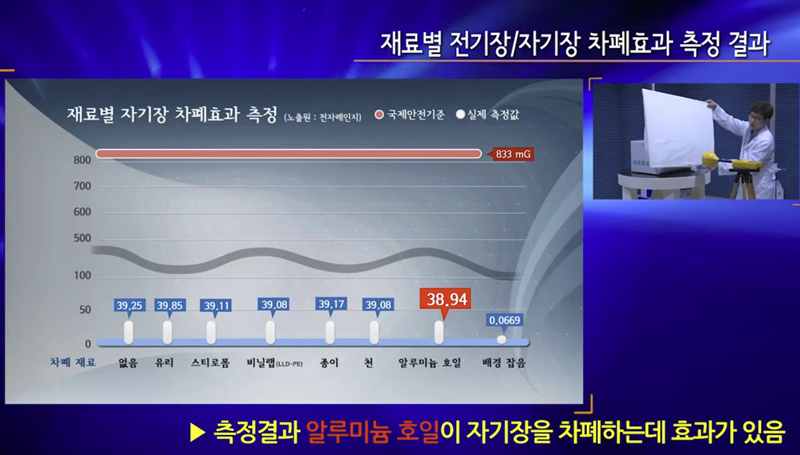

생활속 전자파 실험결과

1. 숯이나 선인장은 전자파 차폐효과가 없음
2. 금속재질의 물질은 전자파를 차폐하는 효과가 있음(쿠킹호일)
3. 전자파가 발생하는 전자제품으로부터 거리를 두고 사용하면 전자파를 줄일 수 있음

여튼 우리가 손쉽게 구할 수 있는 쿠킹호일이 전자파 차단 효과가 있음을 할 수 있다!!







그래서,,
직접 제작하여 사용하고 있는 AC스폿용접기에 변압기에서 발생하는 전자파 차단판을 만들어 넣어주기로 했다.









준비물

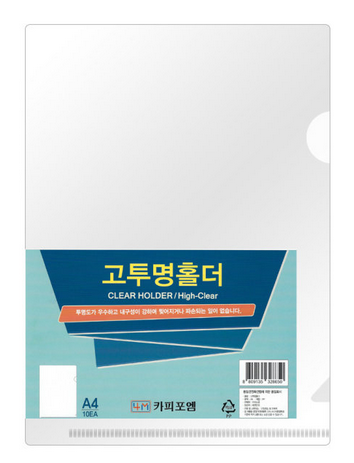

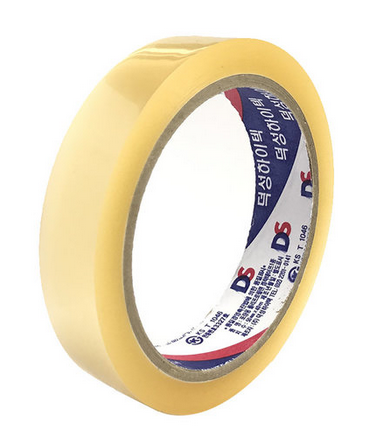

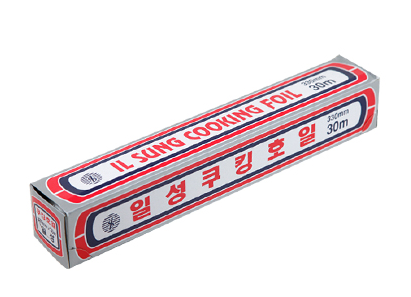

<알루미늄 쿠킹호일, A4 클리어 홀더, 테이프>







비닐로 된 A4 클리어을 적당한 크기로 자르고 사이에 알루미늄 호일을 넣고 테잎으로 마감해주면 된다..

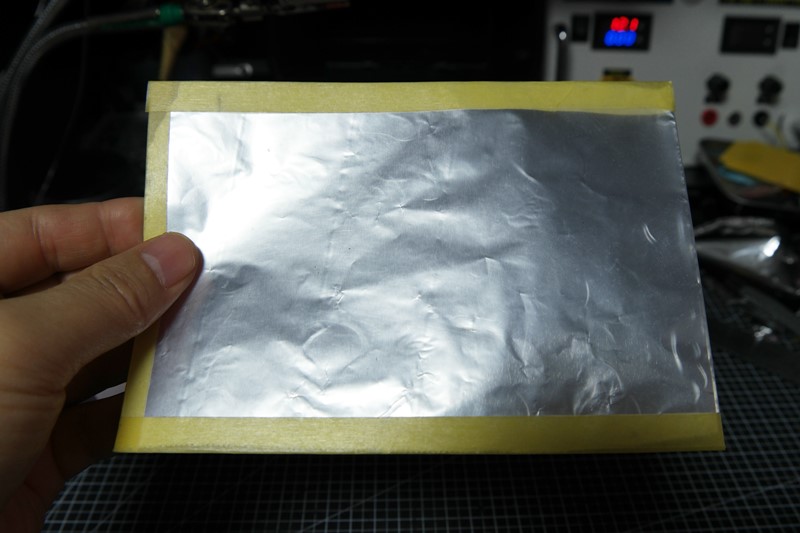

대~충 완성된 모습... ^^;;;
참고로 차단판을 회로 바깥으로 360도 둘러주면 더 좋겠지만 용접기 케이스 재질이 플라스틱이라 코어와 회로 사이에만 넣어주어도 효과가 있을 것 같다.

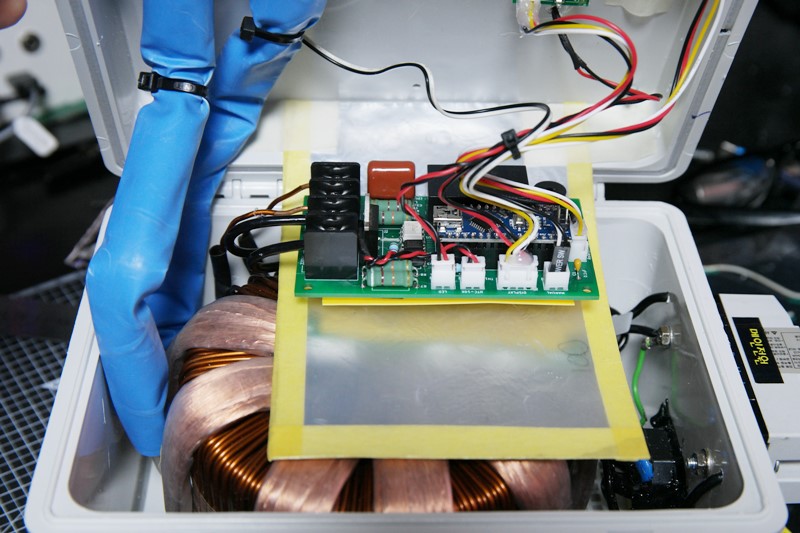

스폿용접기에 설치한 모습이다.
참고로 자작한 이 스폿회로의 경우 다양한 디바운스 코드가 반영되어 있어 코어 위에 배치하고 몇 년 동안 오동작 없이 잘 사용했었다. 그럼에도 간단하게 만들 수 있고 보완해 주니 왠지 모를 안심이 된달까..



다다익 보호장치!!
손 쉬운 작업이니 해도 나쁠 건 없겠다!!

이상으로 날로 먹는 포스트 끝!! ^^;
