아두이노 전자파 측정기 Arduino EMS Detector 만들기와 전기장 측정을 위한 회로도 및 스케치 파일 공유

반응형

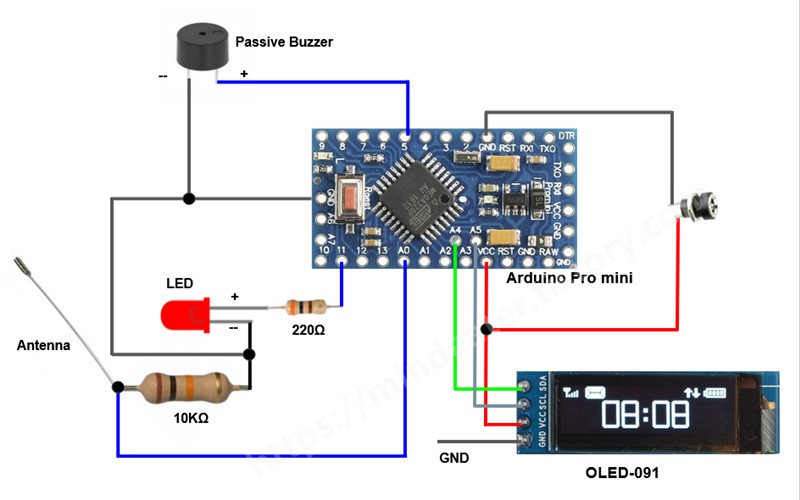

<회로도>



우연찮게 보고 만들어보고 싶어 제작해보았다.

전자파는 일반적으로 전기장자기장이 있는데 일반적으로 자기장이 인체에 위해하다고 알려져 있다.
이 회로도는 아두이노를 이용하여 전기장을 탐지해서 최소한의 부품으로 A0 핀을 통해 시그널의 강도를 측정하는 도구이다.

전기장과 자기장은 친구라 전기장은 자기장을 유도하고 자기장은 전기장을 유도하고 뭐 그런 관계인것 같다.
자세한 것은 비전공자라 뭐 이정도까지만,,,



일단 사용한 부품은 다음과 같다.

아두이노 프로 미니 : 1개
OLED-091 : 1개
10KΩ 저항 : 1개
220Ω 저항 : 1개
LED 5파이 붉은색 : 1개
Passive Buzzer (수종 피에조 부저) : 1개
안테나 : 1개 (스마트폰에 꽂아서 사용하는 안테나는 사용했다.)
DC잭 : 1개 (충전용)







참고로, 위 사진의 소자는 자기장 센서UGN3503U 이다.
이를 이용하면 자기장까지 측정이 가능한 것 같아 알리익스프레스에서 주문했고,
나중에 도착하면 가우스까지 출력하는 통합버전으로 만들어 볼 생각이다.





참고한 사이트



Arduino EMF (Electromagnetic Field) Detector

Arduino EMF (Electromagnetic Field) Detector: A while back I saw an EMF (Electromagnetic Field) Detector at makezine.com that used a led bargraph. I decided to modify it to use a 7-Segment LED Display! Here's my project. Sorry I don't have any pictures of

www.instructables.com

위 사이트에서 소개한 기본 회로에 부저와 OLED를 추가했다.

스케치파일은 15회 측정해서 그 평균값을 사용했고,,
추가로 10단개의 레벨링과 실측값을 OLED-091에 표시하도록 했다.







이를 바탕으로 제작한 전자파 측정기다.
일단 목업개념이고, 좀 더 테스트를 해보고 보완할 계획이다.

상단 LVL은 0~1024의 측정 수치를 10단계로 구분하여 "#"으로 표시하게 했다.
하단 EMF는 15번을 측정하고 그 값의 평균이값이다.

LED와 부저 모두 측정값의 크기에 따라 차등적으로 반응하도록 했다.
즉, LED는 측정값을 255단계로 매핑하여 밝기에 반영했고,
부저는 측정값(0-1023) 그대로 반영하여 측정값이 커지면 소리도 커지도록 했다.

자세한 사항은 아래 자작기를 참고!!







Arduino Sketch File

모든 프로젝트의 소스 공유를 중단 합니다.!!

Version 1.0 : 2019-12-21 ( 최초 배포 )

-- 삭제 --







제작기



아두이노 프로 미니를 이용한 전자파 측정기 Arduino Pro Mini EMF Detector 제작

접지관련해서 구글링을 하다가,, 아두이노로 전자파를 쉽게 측저할 수 있는 글을 보고 정보를 수집해서 제작에 들어갔다. 일단 전자파는 자기장과 전기장이이 모두 해당되고, 자기장이 인체에 �

mindeater.tistory.com
