얼마 전 리필했던 일렉트룩스 청소기를 자가 사용하기로하고,,

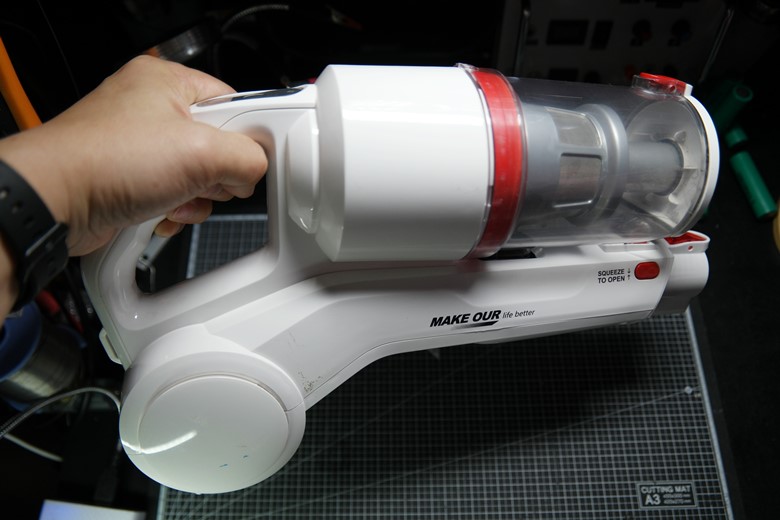

기존에 사용하고 있던 비실비실(?)한 챠이슨 디베아 청속기를 리필해서 시골로 가져가기로 결정했다.

사용해보니 어디까지나 가성비(?)란 말은,,,
초저렴한 가격대비 그럭저럭 청소기 흉내는 내준다는 거다.

내부 구조도 볼겸 멀리 있는 시골에 자주 내려갈 수 없어 배터리를 리필하기로 결심했다.









본체 아래 커버를 열면 회로가 보인다.

배터리 밸런싱 작업 및 속도 조절 그리고 ON/OFF를 컨트롤 하는 회로가 있다.
회로 마감과 케이블 등이 생각보다 나쁘지 않다.







기존에 장착된 리튬이온 18650 배터리다.
예전에 많이 사용하던 배턴리에 비해 에너지 집약률이 높고 메모리 현상이 없어 최근 몇 해전부터 많이 사용하는 배터리다.
- 테슬라 전기자동차에도 사용한다고 알려져 있다. 국내는 리튬 폴리머를 많이 사용하는 것 같다. -





6개의 리튬이온 배터리인 18650 6개가 회로와 니켈바로 스폿용접되어 있다.
배터리는 고방전처럼 보이지만 중국산이라 정확한 스펙을 모르겠다.

이 니켈바를 니퍼로 배터리와 분리해준다.
주의를 요하는 작업이다.













이런식으로 배터리와 용접된 니켈바를 제거해주고,,
배터리를 적출한다.





충전시 과열로 인한 화재를 막기위한 온도센서다.
내열 실리콘으로 고정되어 있는데 역시 탈거해준다.







탈거한 배터리다.
보조배터리 혹은 손선풍기에 삽입하여 수명을 다할 때까지 써주면 될 것 같다.









교체할 배터리다.
LG화학 HD2 제품으로 2,000mAh 고방전으로 중고제품이다.
아래 일련번호중 처음부터 4개의 코드로 제조일자를 알 수 있다.
이제품은 2017년 12월 제품으로 LG 청소기에서 나온제품이다.







기존에 열결된 그대로 스폿용접을 해준다.
사용된 니켈바는 최근에 카페에서 무료로 분양받은 니켈바인데 고방전도 커버가 가능한 0.2t의 두케이다.







스폿된 배터리 위에 기존 니켈바를 올려서 덧방 스폿용접해주었다.







혹시 접촉이 잘 안되어 접촉저항증가로 성능저하가 발생하지 않을까 싶어,,
스폿 후에 추가 납땜으로 마감했다.











기존의 덮개를 다시 붙여주고,,





조립해서 완성한다.
비교적 시간이 걸리지 않는 쉬운작업이었다.





완성



조립은 분해의 역순인데,,
아래 커버 덮고 나사 6개만 박아주면 끝나는 작업이라 어려운 작업은 아니다.

매번 올렸던 시연 동영상은 생략한다.





.

.

.





원래 리튬이온 배터리를 사용한 제품이라 그냥 교체만 해주면 되기에 어렵지 않게 작업할 수 있었다.

청소기 배터리 리필은 고방전(순간 방전률이 높은 고방전 배터리와,,
사용하는 니켈바(스트립)역시 고전류를 위하여 0.2t 이상을 사용해야한다.

이상만 유의하면, 쉽게 작업이 가능하다.
늘 말하지만 스폿용접기가 있다면 손쉽게 할 수 있고,,
없다면 그만큼 난이도가 높아지는 작업이다.
