초고속 충전과 데이타케이블을 테스트하기 위한 USB Cable Tester 구입 및 3D 하우징 제작

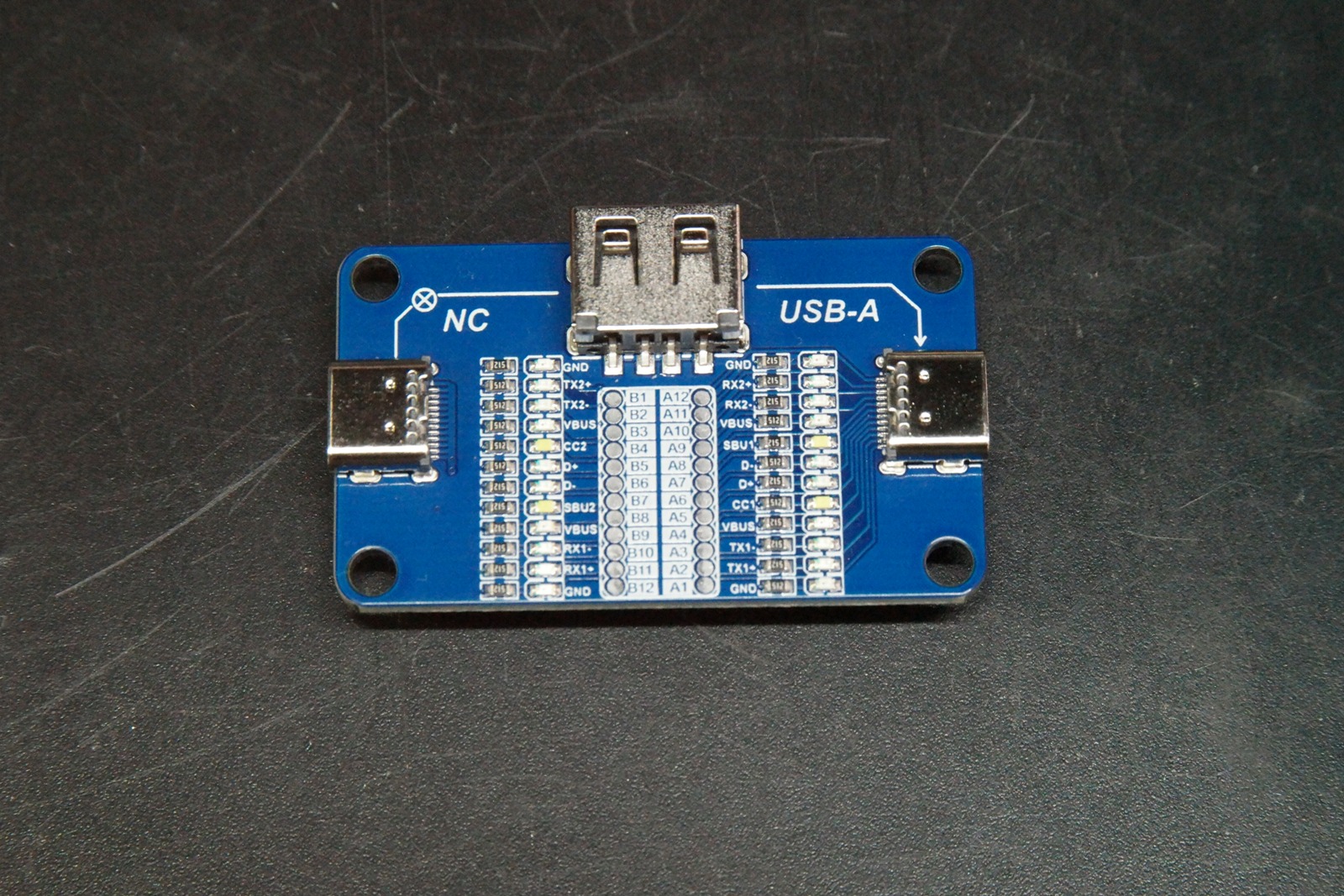

사용하는 케이블이 데이타는 가능한지 또 고속 충전이 되는지를 구별하기 위한 뭔가 복잡해보이는 테스터기를 알리에서 구입했습니다.

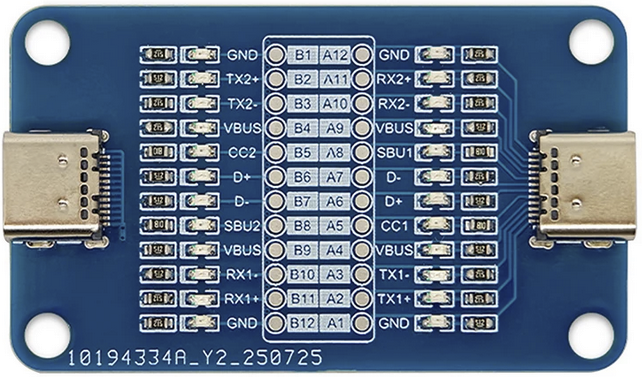

Type-C Cable Tester for USB A to C and C to C Connections 12 LED Pin Status Indicators with Portable Battery Operation - AliExpr

USB C → TYPE-C, USB A → TYPE-C  두 가지 타입을 지원하고 가격은 저렴한 편입니다.

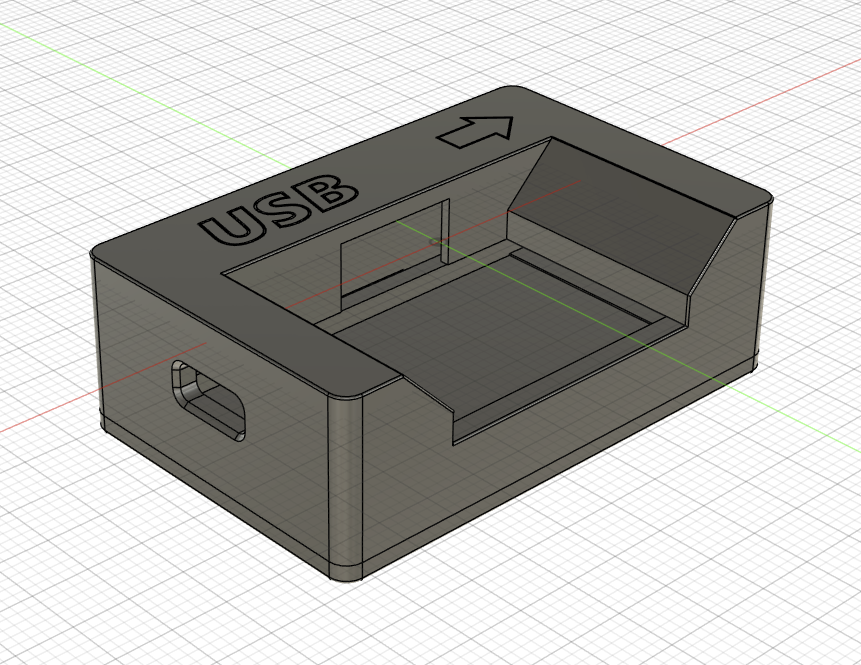

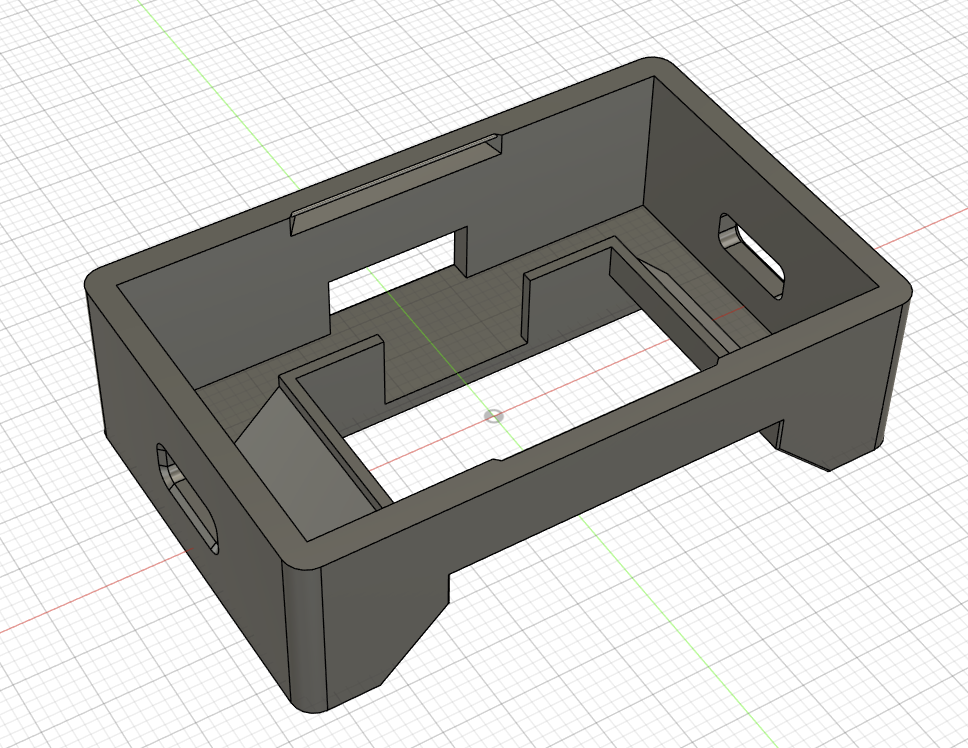

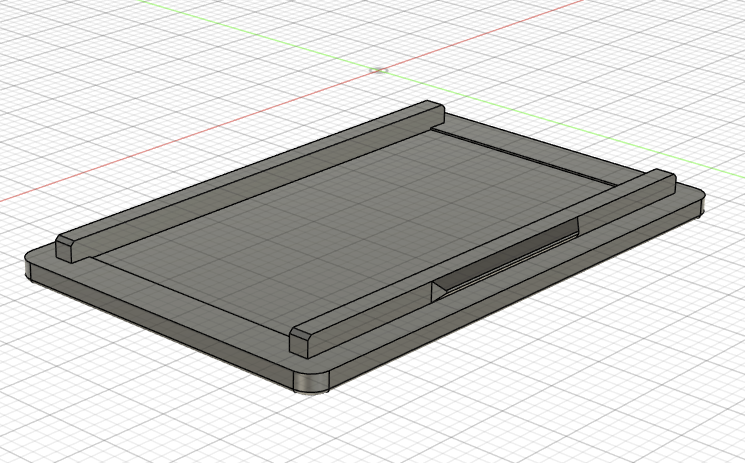

케이스 모델링





오랜만에 퓨전열고 하우징 디자인!!

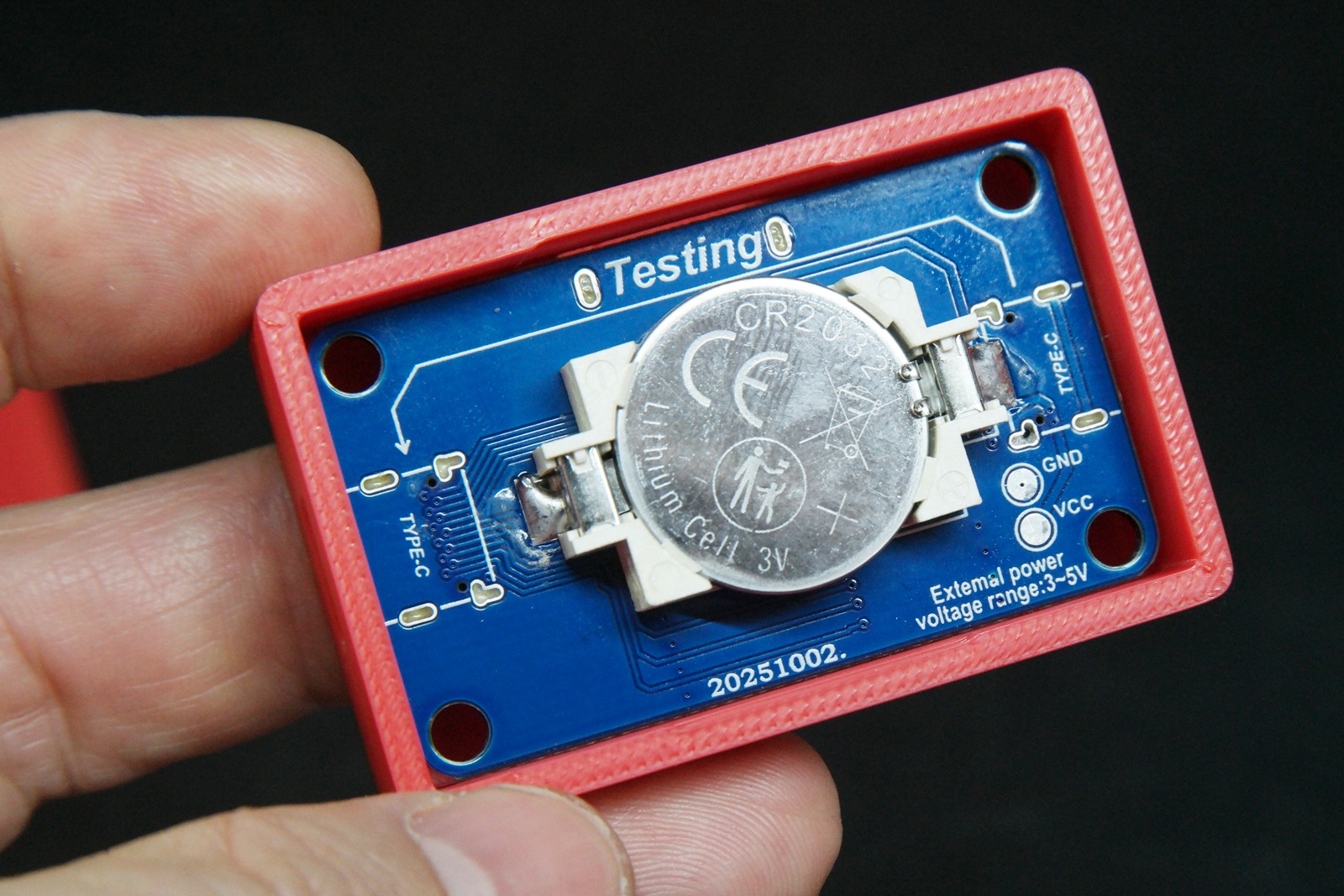

늘 하던방식 나서없이 체결가능하도록 했습니다.







케이스가 작아서 금방이네요.

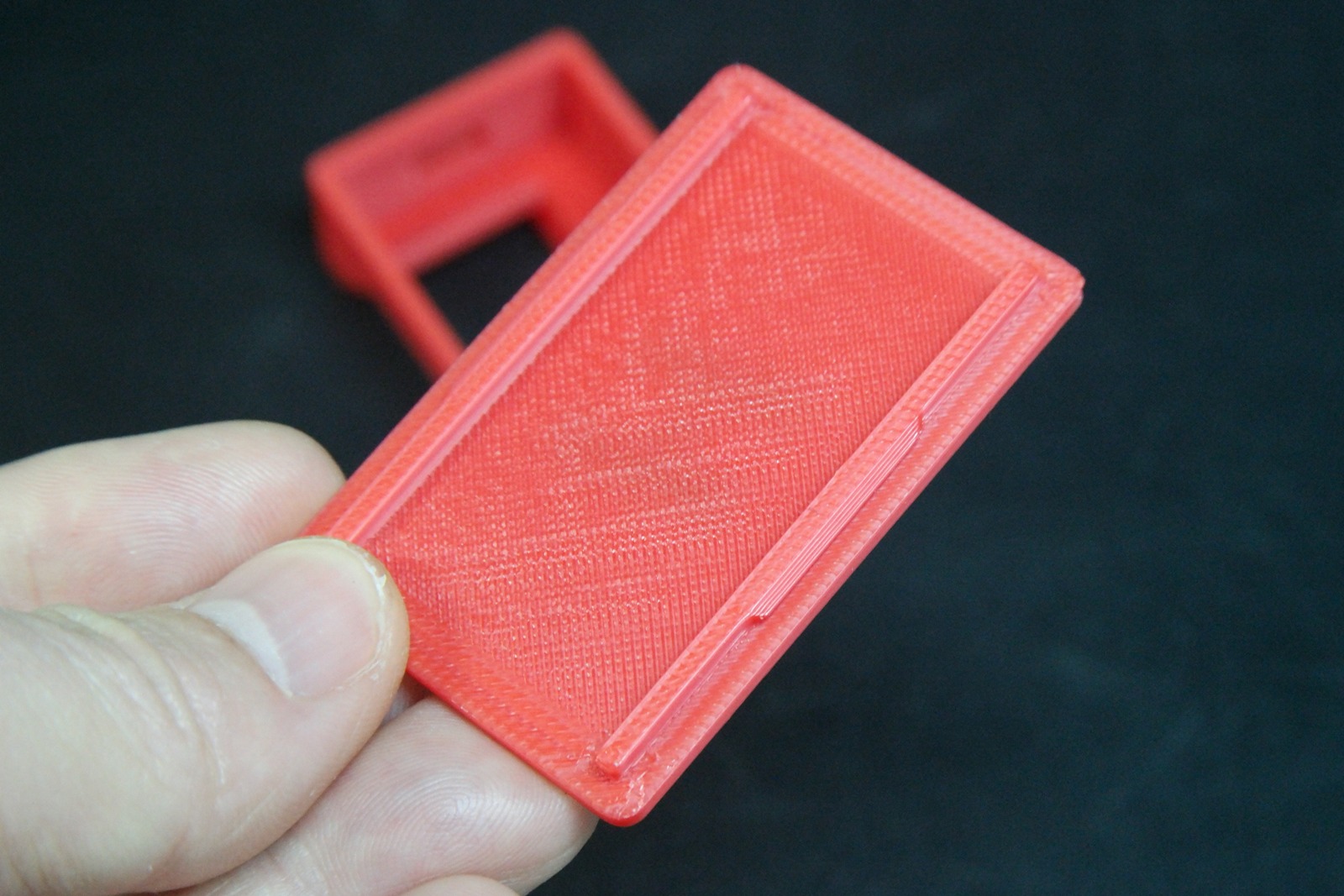

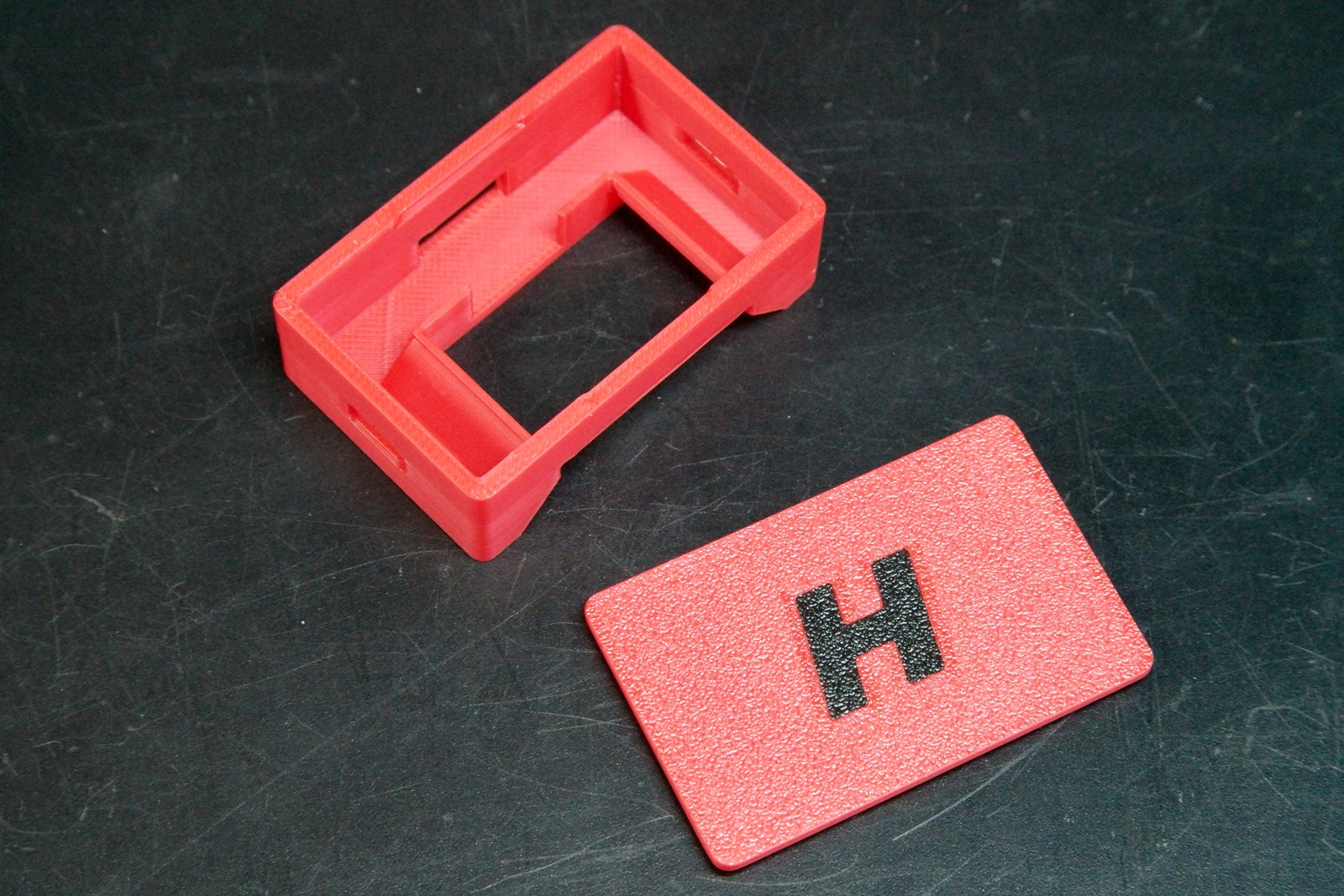

작아서 서포트도 없이 출력했는데 그럭저럭 쓸만합니다.

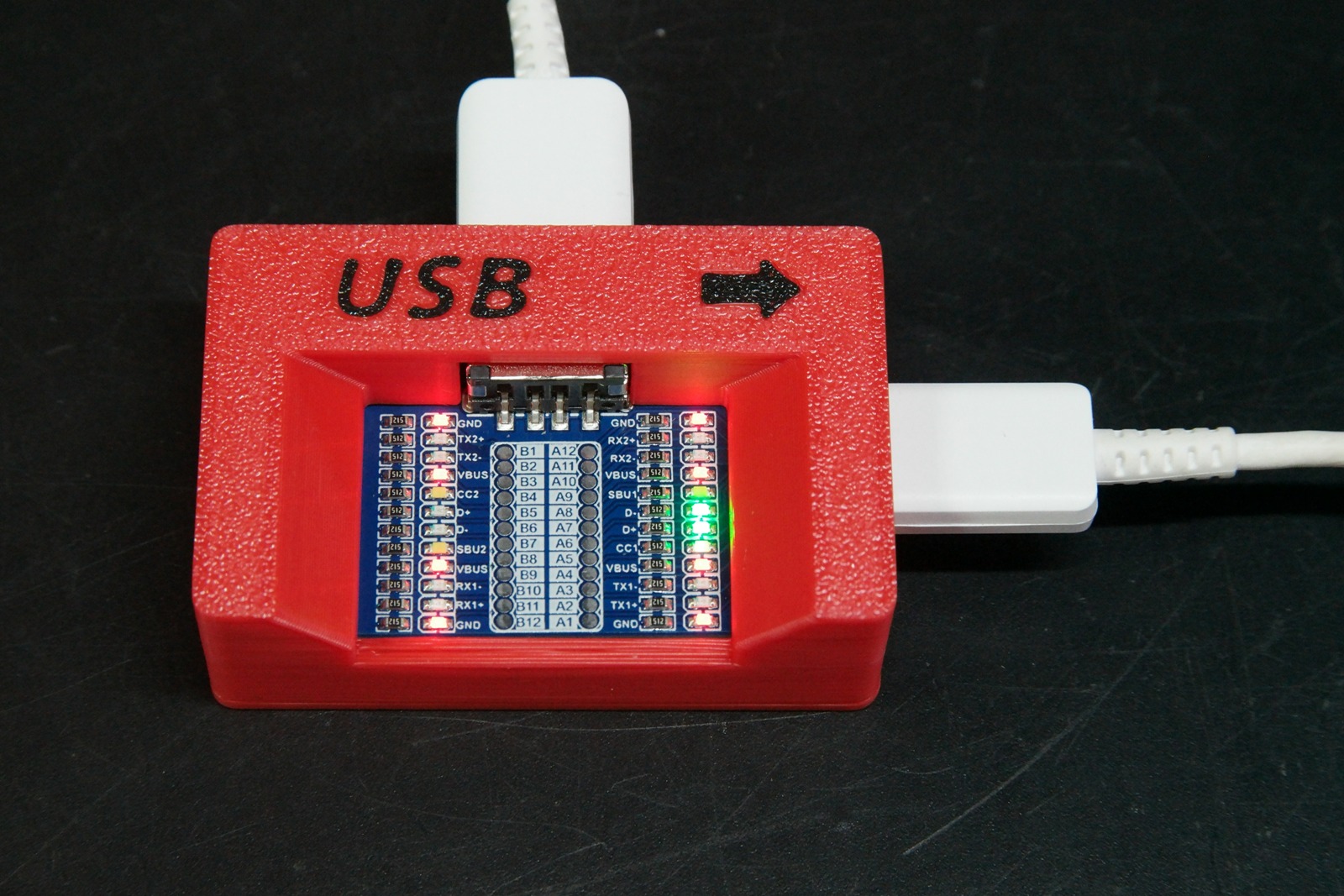

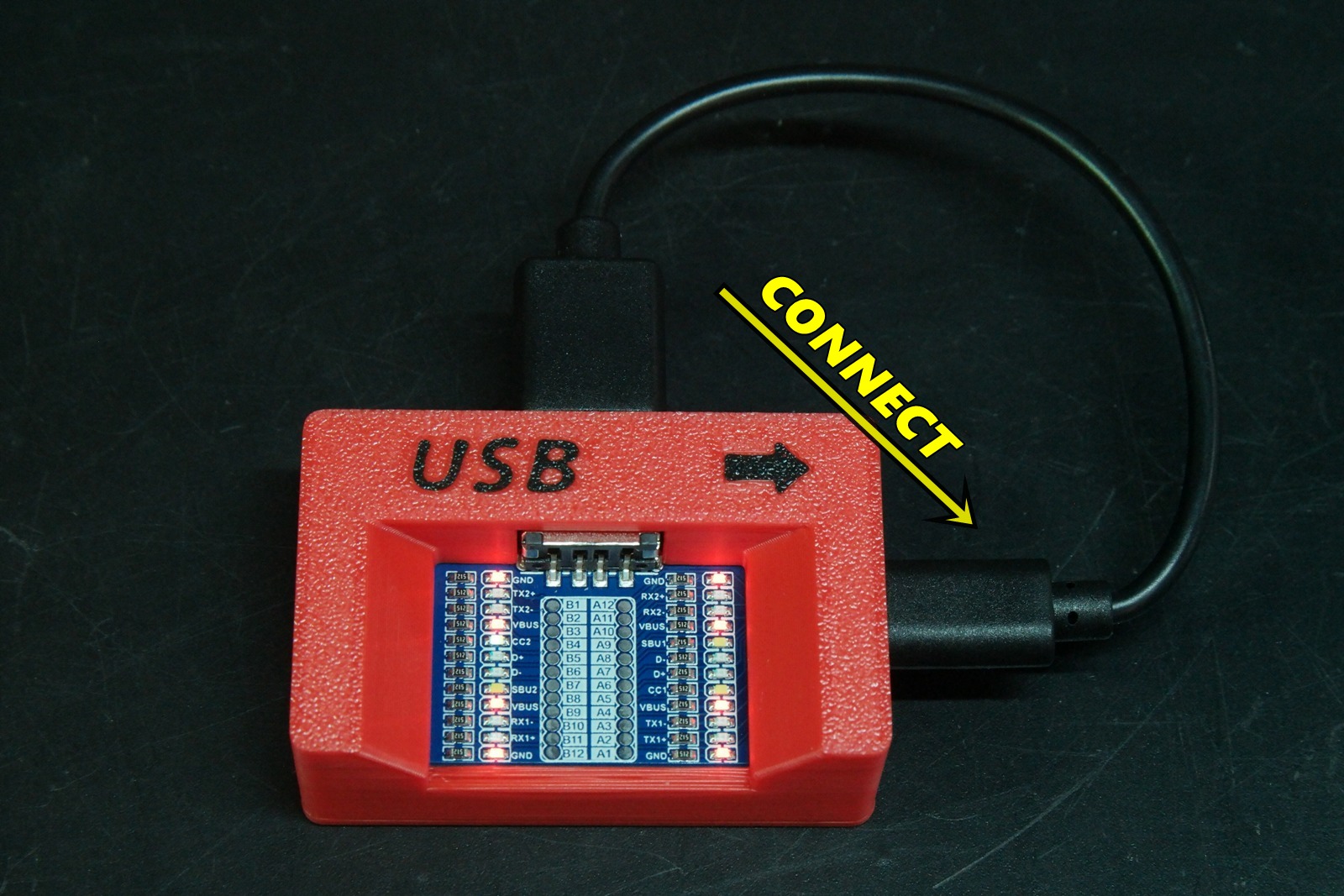

테스트



Data+/- LED로 Data케이블인지는 쉽게 가능하고, 초고속 충전은 좀 더 공부를 해보야겠지만 잠깐 테스트시 VBUS LED가 켜집니다.











각 라인들에 대해서는 천천히 공부해보겠습니다.







일단 이번 주말엔 뭐 하나 했습니다...ㅎ







3D 출력용 파일 (3MF)

USB_TESTER_COVER.3mf

0.13MB





3D 출력용 파일 (STL)

USB_TESTER.stl

0.38MB

USB_TESTER_COVER.stl

0.09MB
