AC 스폿용접기 전류 검출기 구입 그리고 3D 케이스 디자인 및 출력











궁금하지만 가격이 너무 비싸 쳐다만 보다가 이번 광군절때 큰맘먹고 구입한 스폿용접기 전류검출기입니다.

션트방식이라 DC만 지원할거라 생각했는데 별다른 설정없이 AC도 바로 동작한다고 합니다.





1 개/몫 새로운 오리지널 스폿 용접기 전류 검출기, 전류 측정기 및 비 미터 전류 검출기 재고 있

일주일도 안걸렸으니 배송은 빠릅니다.

처음 알게되고 주문하고 도착해서 볼때까지 한결같이 드는 생각은 역시 '비싸다!'입니다.

사람들 측정치를 보면 3~4K가 우습게 넘어가니 직접 자작을 해보려고 잠깐 찾아봤는데 500A만 넘어가는 션트도 가격이 나가다보니 이것저것 준비하면 그냥 요걸 사는게 좋을듯 하여 구입하게 됐습니다.





아무리 생각해도 마감은 정말 허접하긴합니다.

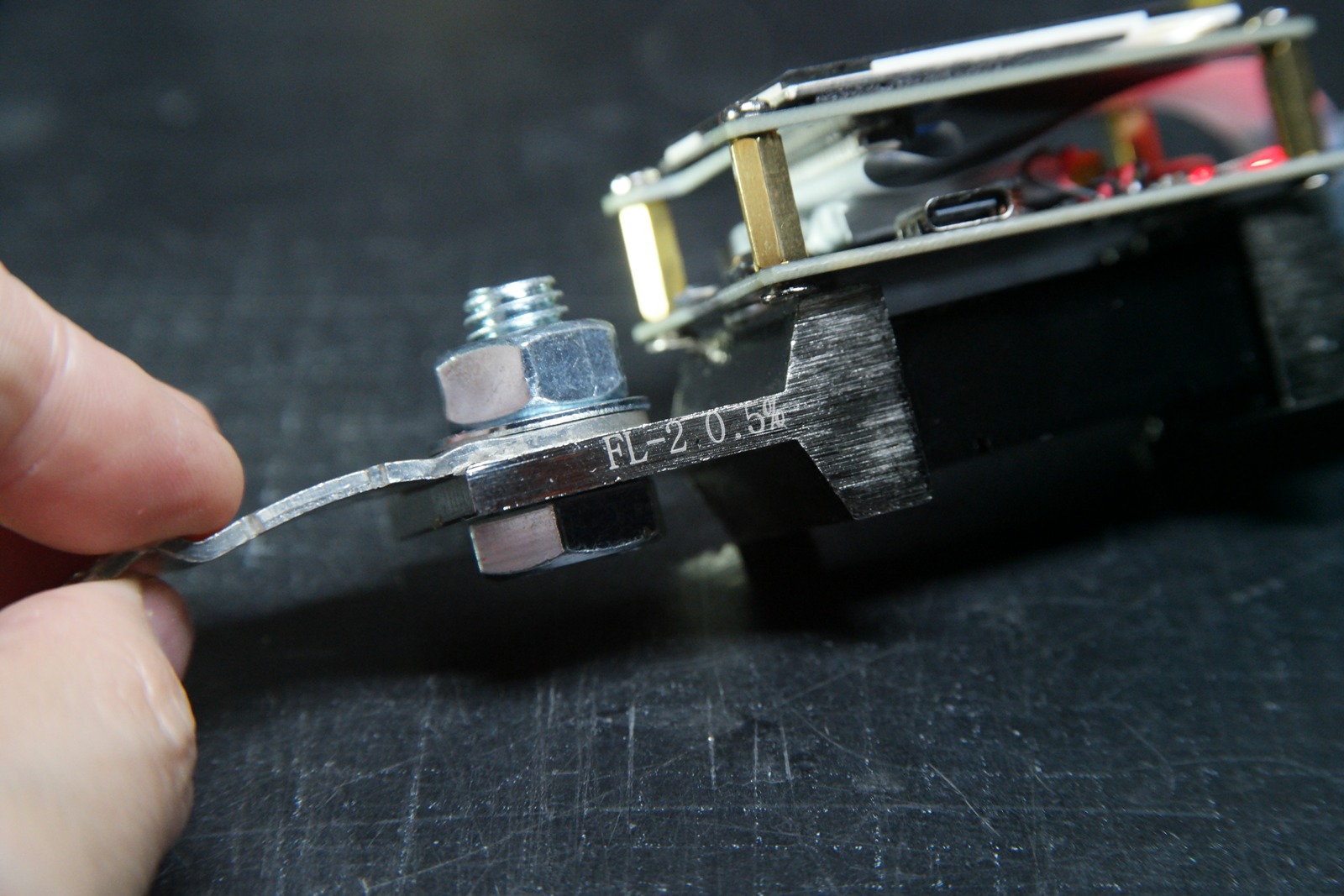

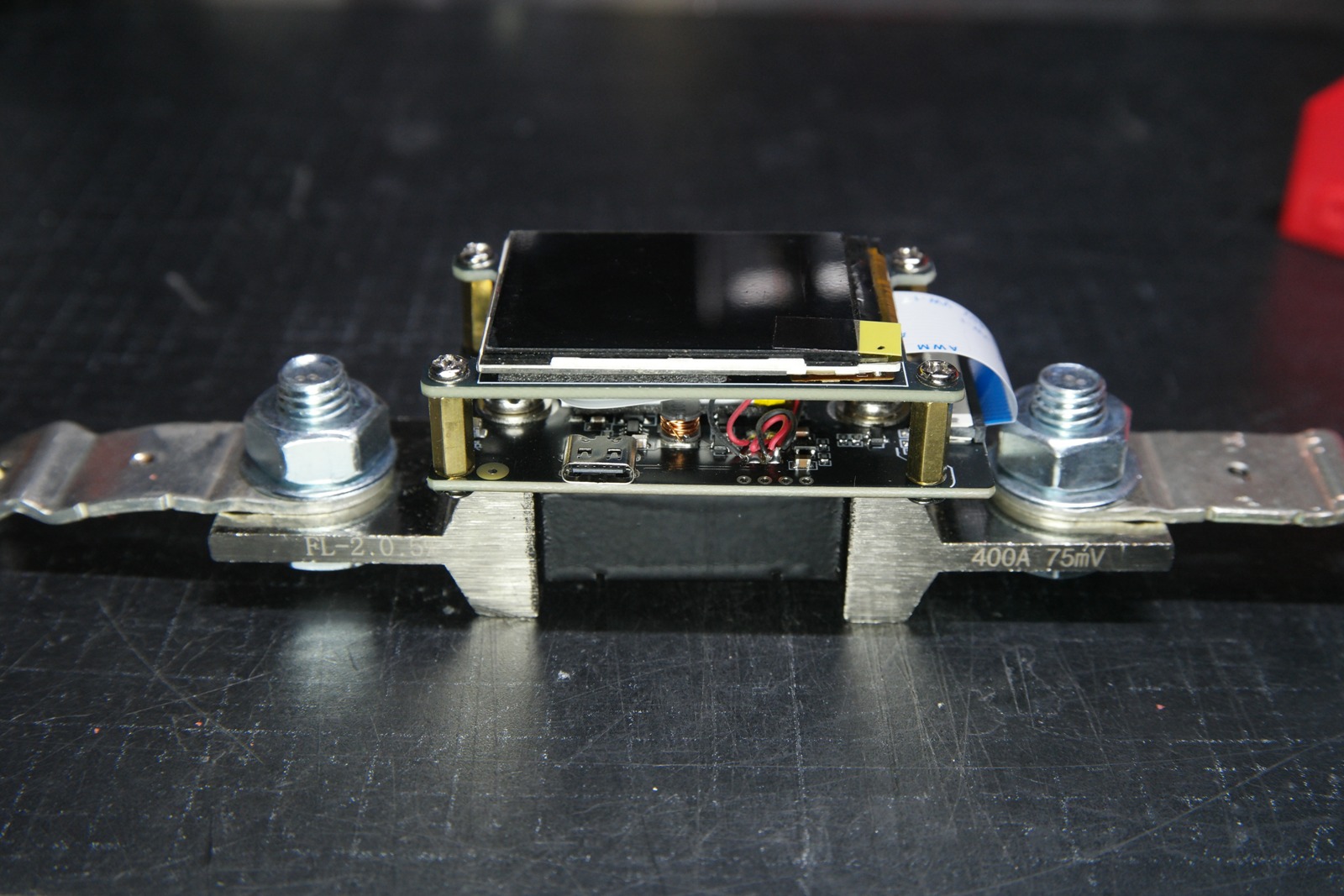

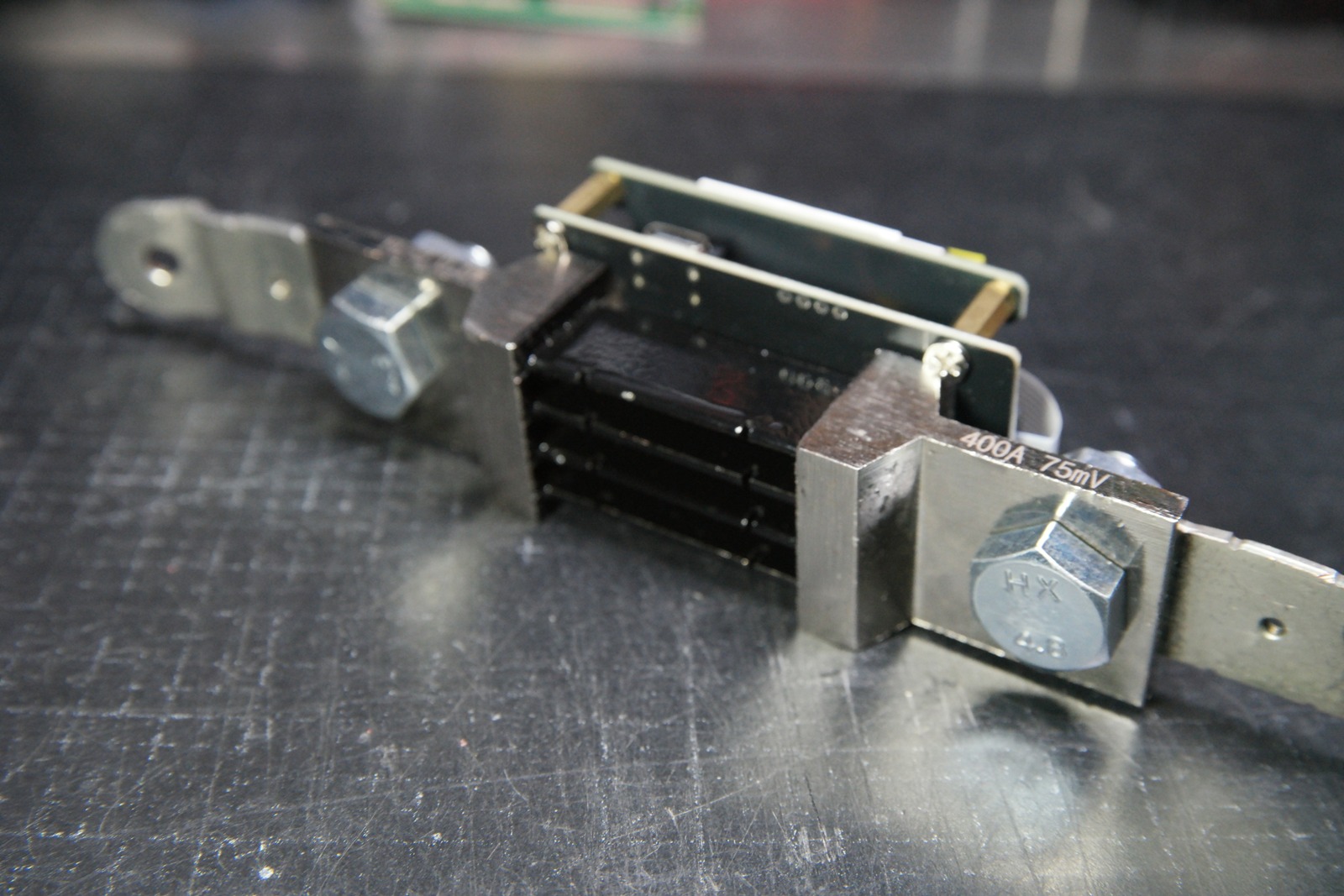

션트를 보니 400A 75mV FL-2 0.5% 입니다.

FL-2 shunt DC ammeter dedicated 75mv input 5A 10A 15A 20A 30A 50A 75A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2

음.. 가격은 14,000원 선이네요.
그리고 생각했던것 보다는 션트의 A가 낮은데 뭔가 분해능을 키워 계산하나봅니다. 쩝...



일단 상단 디스플레이가 불안불안해 케이스를 빨리 만들어줍니다.
예전에 스폿용접기에 OLED를 사용한적이 있었는데 비슷하게 자주 망가뜨린 경험이 있어 이런 타입의 디스플레이는 조심스럽습니다.

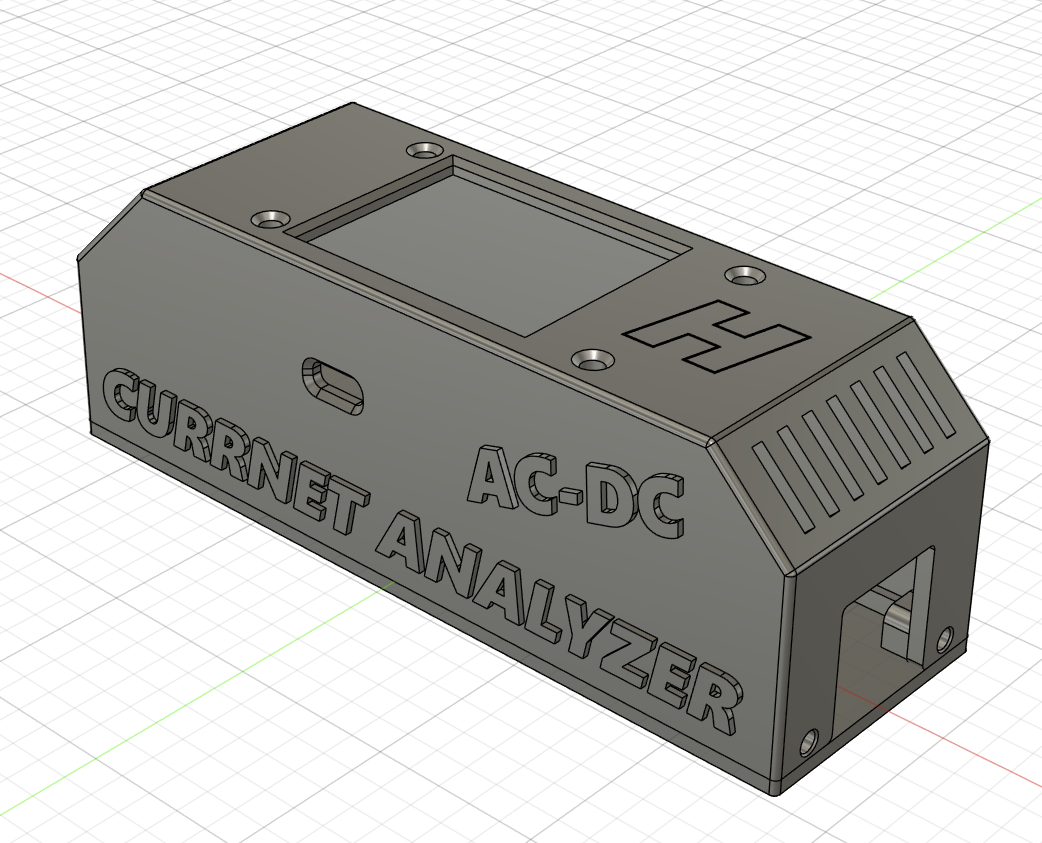

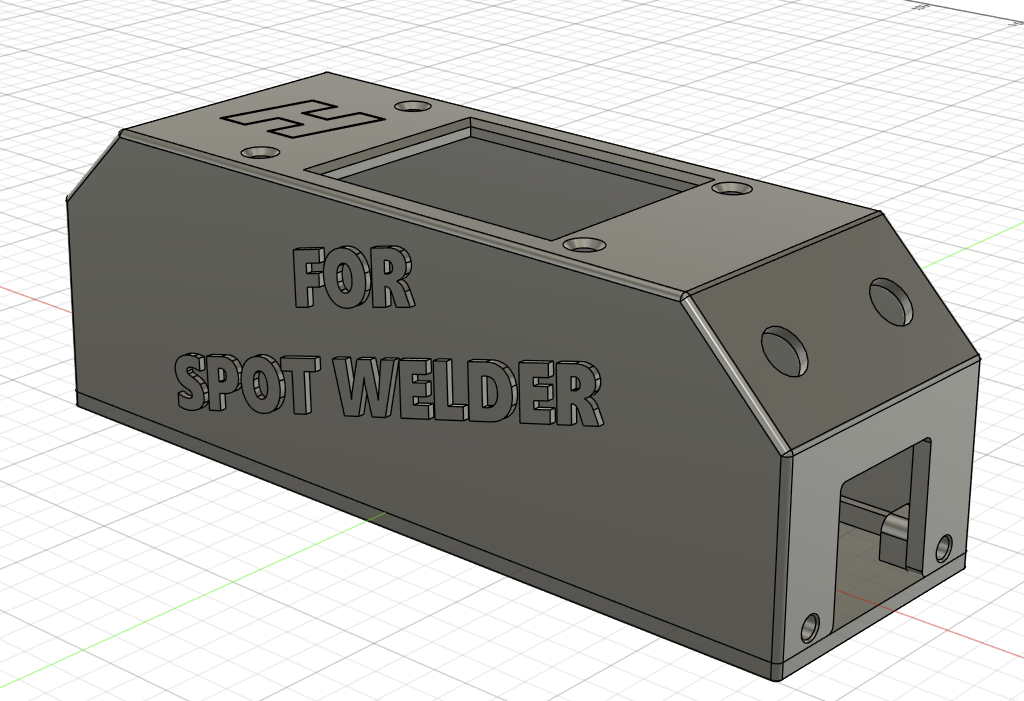

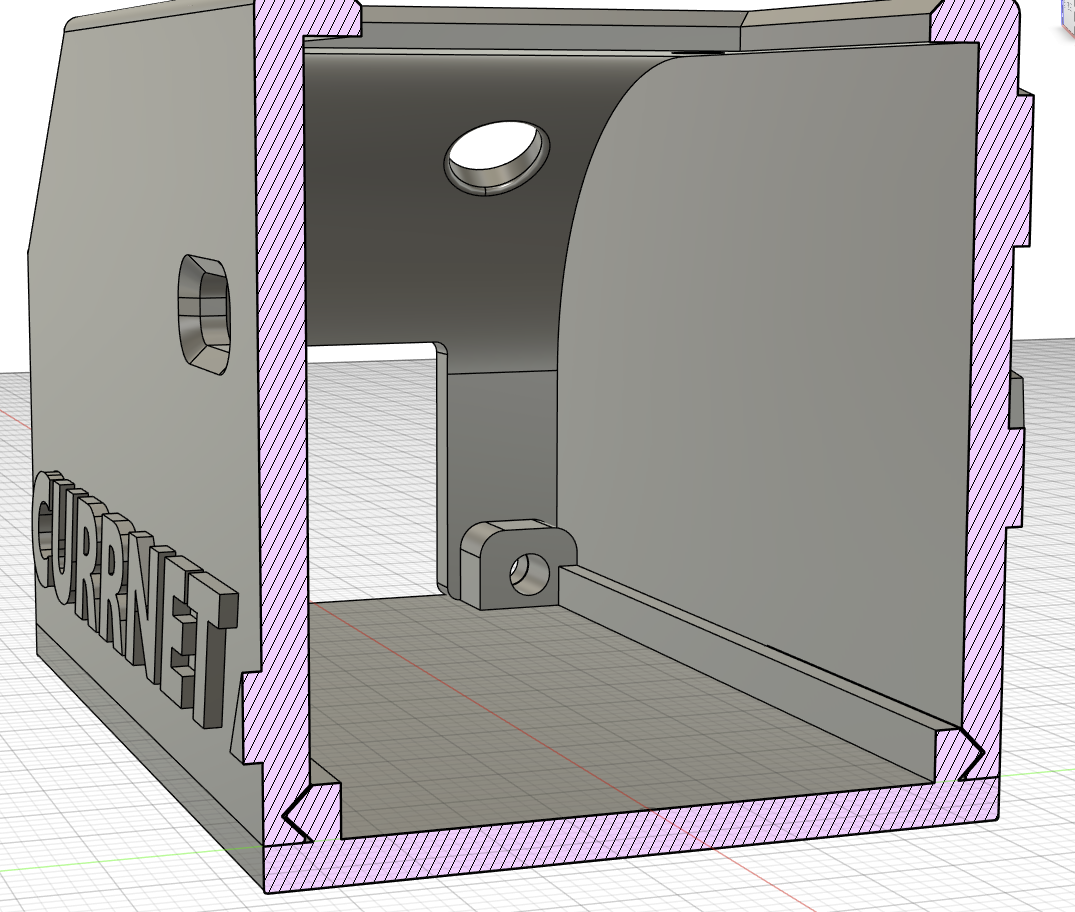

모델링

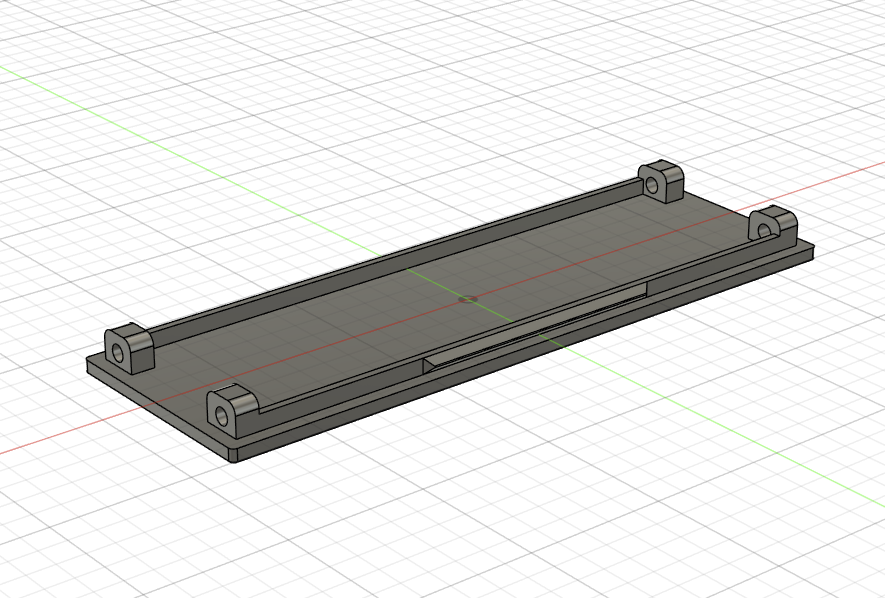

바닥커버는 유격없이 닫을 수 있습니다만 양쪽에서 M3나사로 추가 고정할 수 있도록 했습니다.

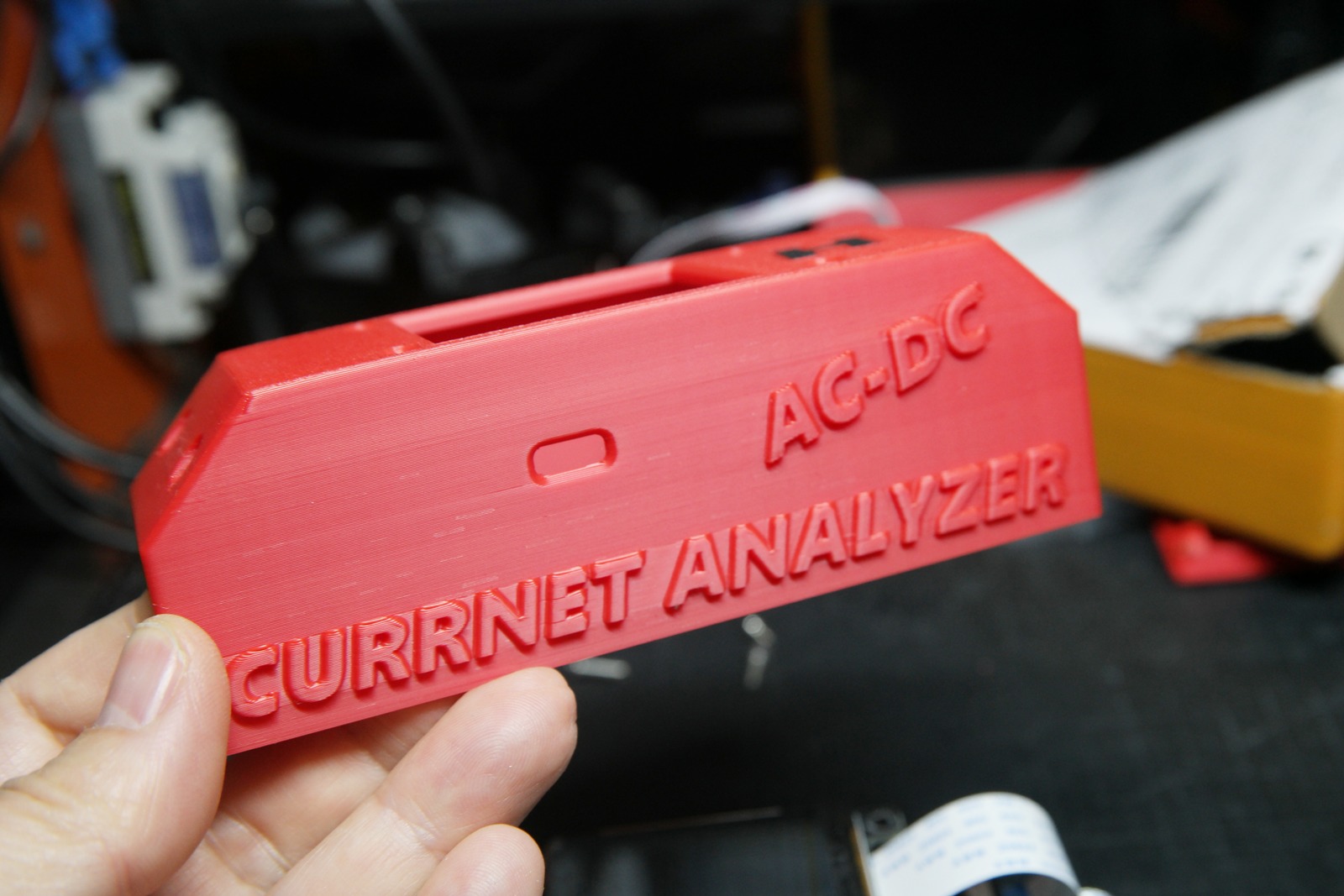

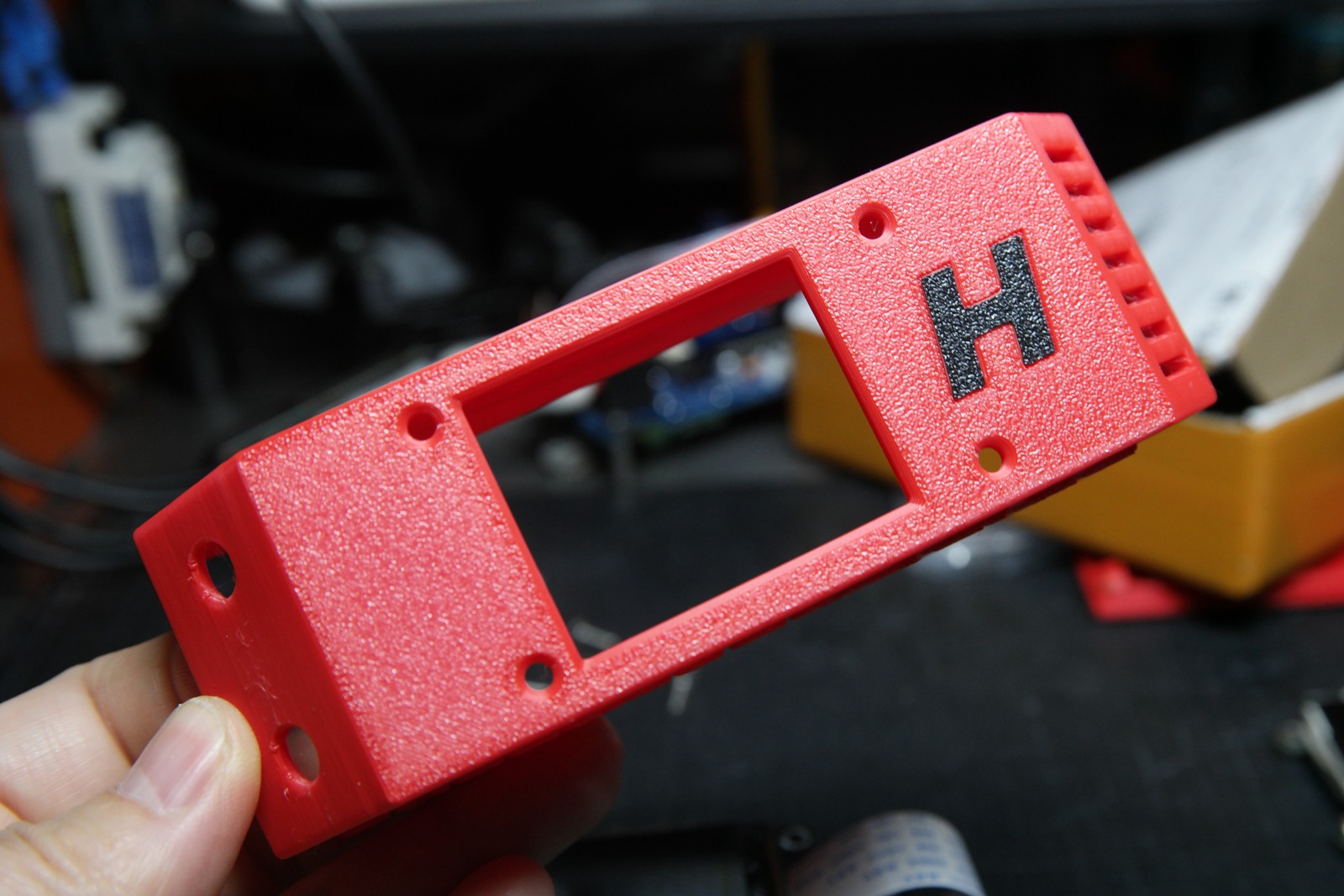

출력물입니다.
상단 나사와 USB 커넥터 위치를 잡느라 3번정도 출력했네요. ㅠㅠ













조립 및 테스트

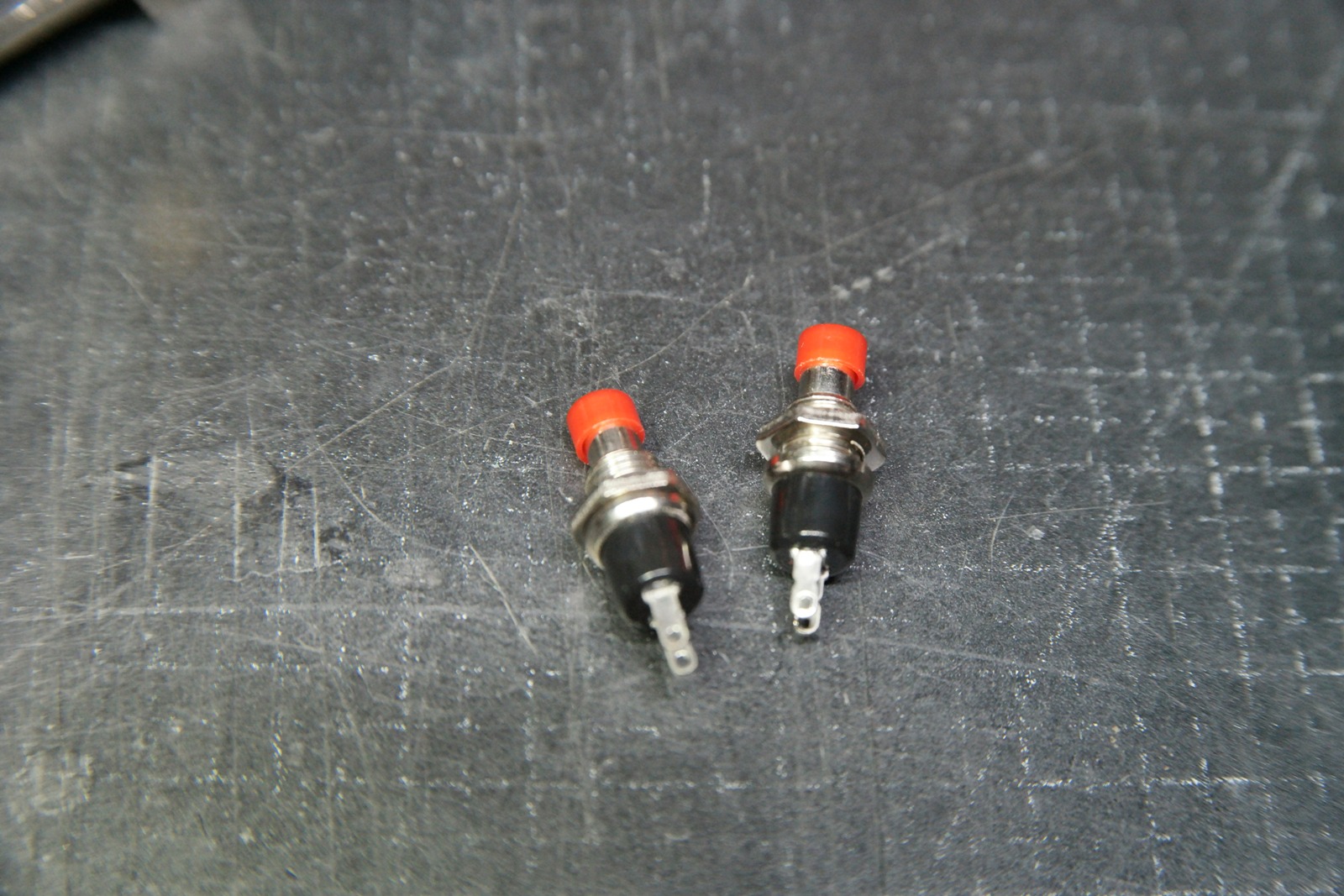

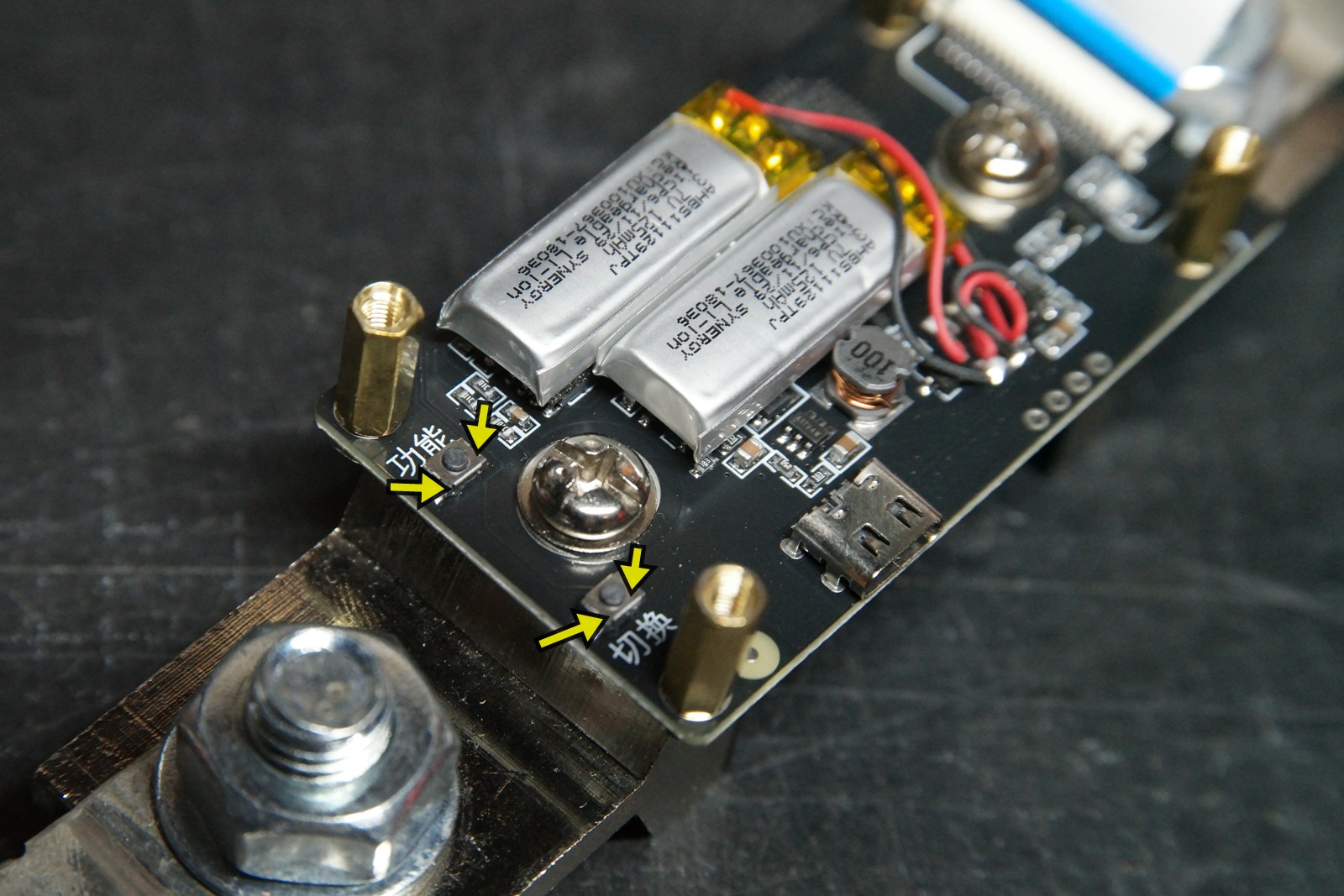

동작 스위치를 연장하기 위해 이녀석을 사용하기로 합니다.





작업을 위해 상단 LCD를 잠시 분리하고,,

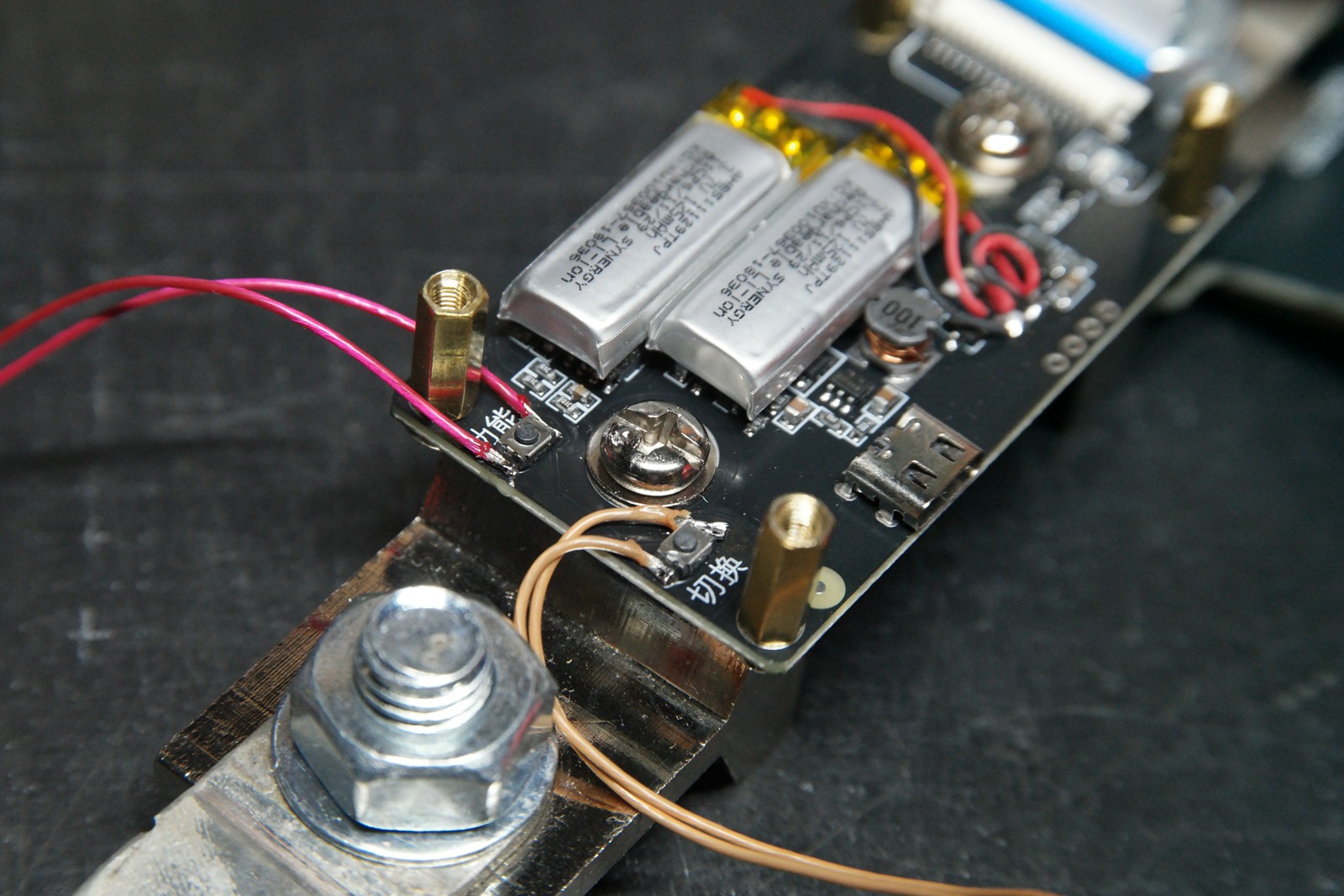

스위치 양쪽으로 전선을 이어서 연결합니다.

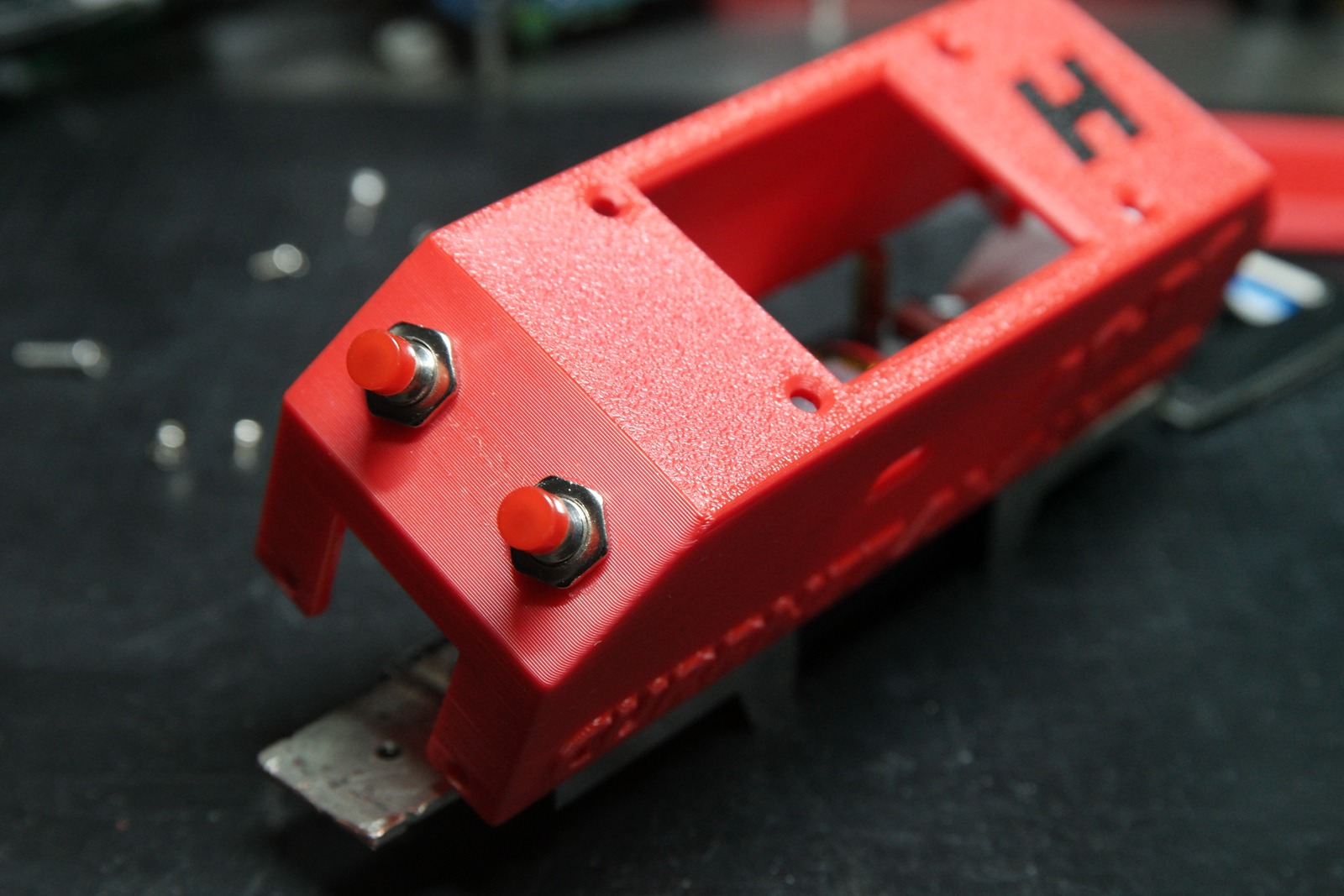

케이스 본체에 스위치 연결





7Mm Mini Round Momentary 2 Pins Pre-Soldered Push Button Switch Spst Normal Open Light Up Pushbuttons Switches On/Off Red Black

리셋 스위치는 자주 사용하는 아이템이라 떨어지면 종종 구입해놓고 사용합니다.









상단에 M3 10~12mm정도의 나사로 교체하여 고정해주었습니다.

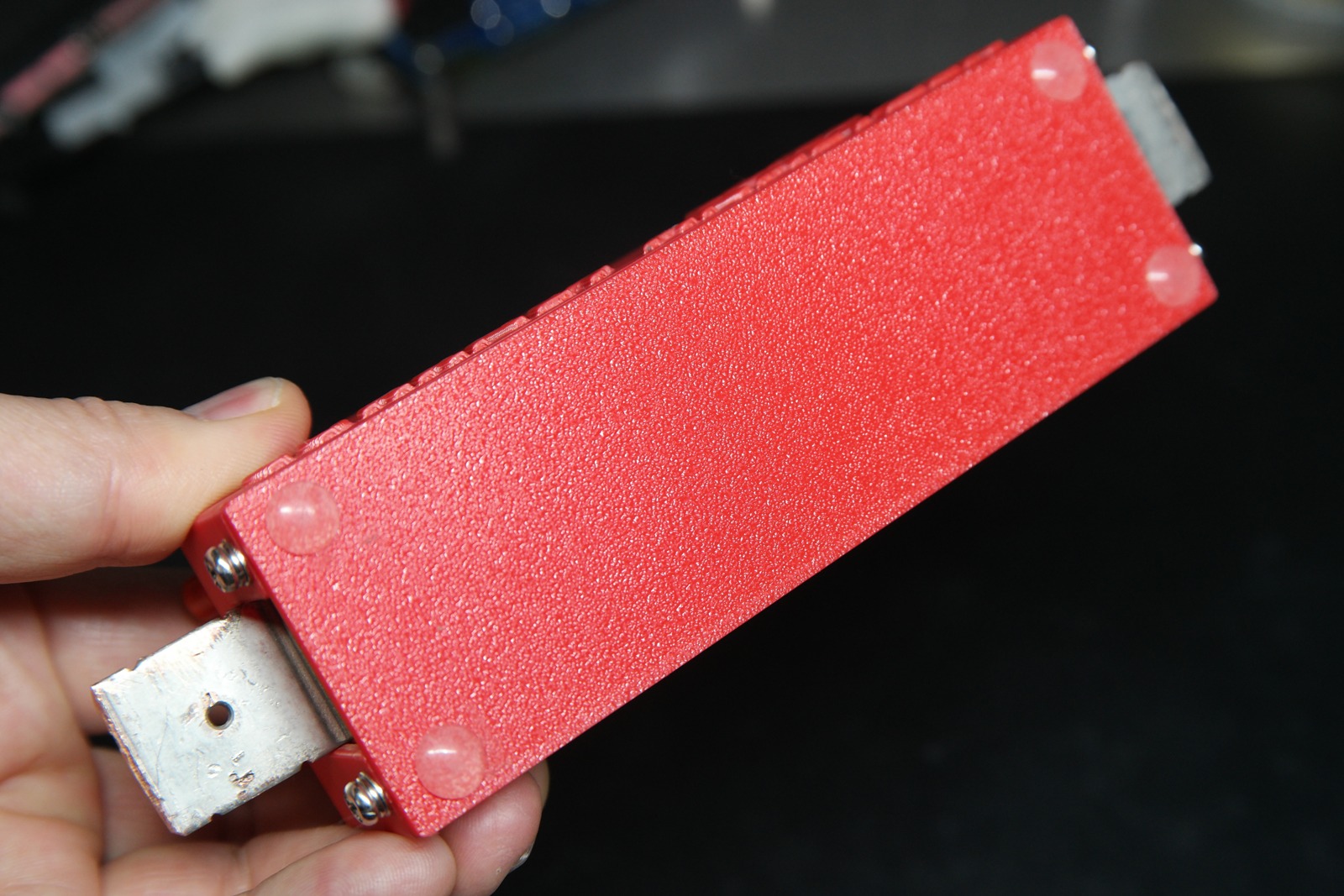

바닥케이스를 닫아줍니다.

사이드 4개의 나사도 고무발도 옵션입니다.

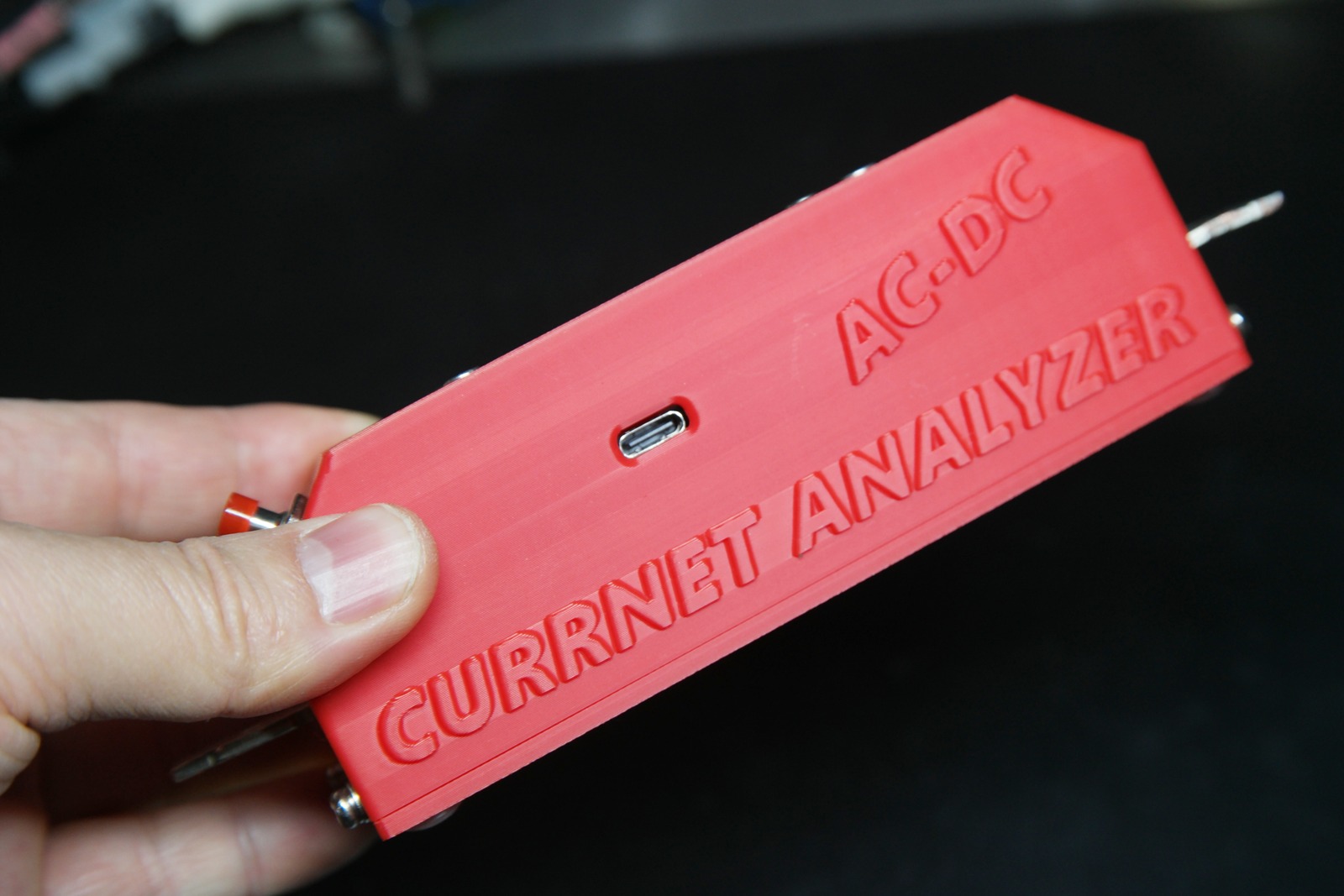

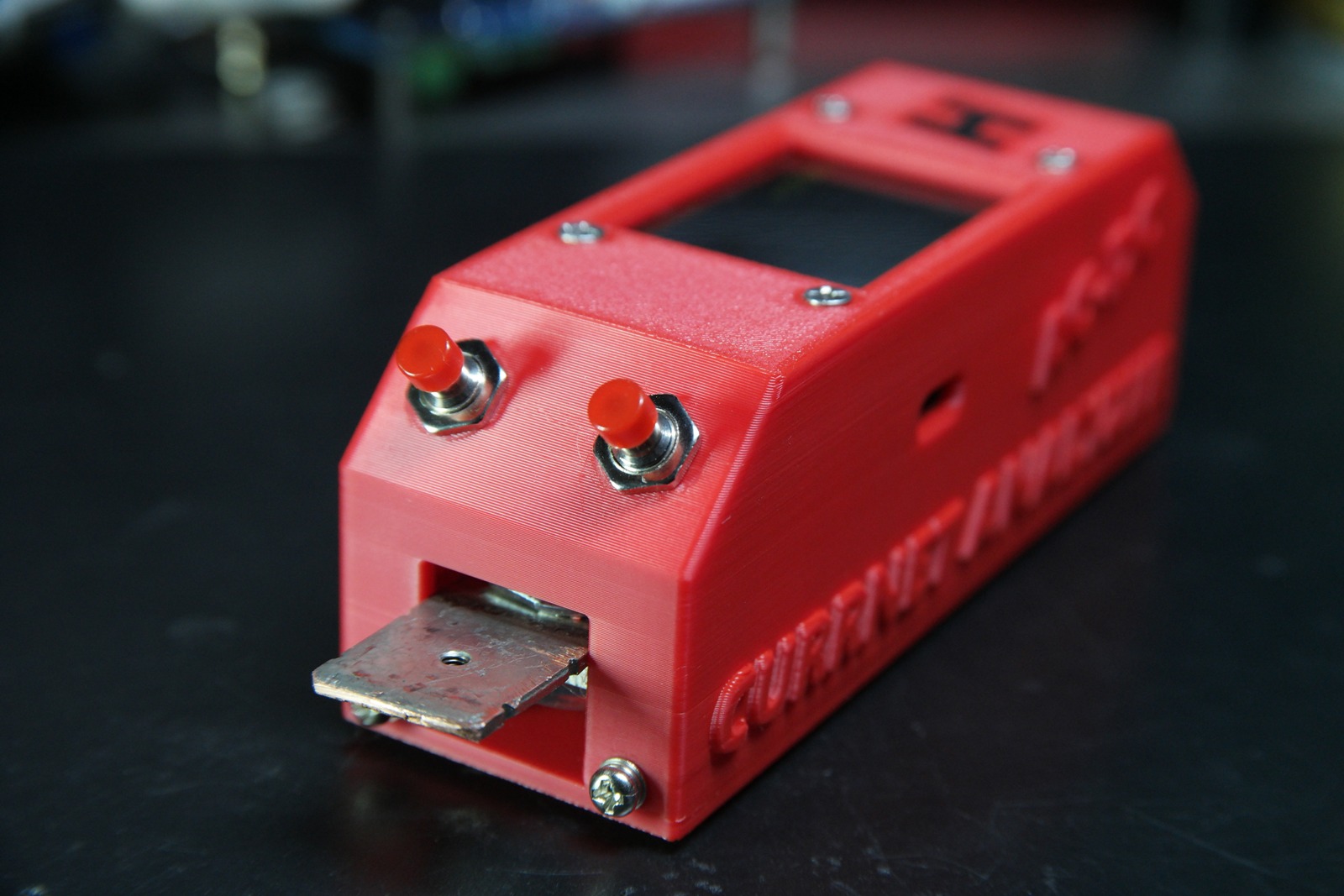

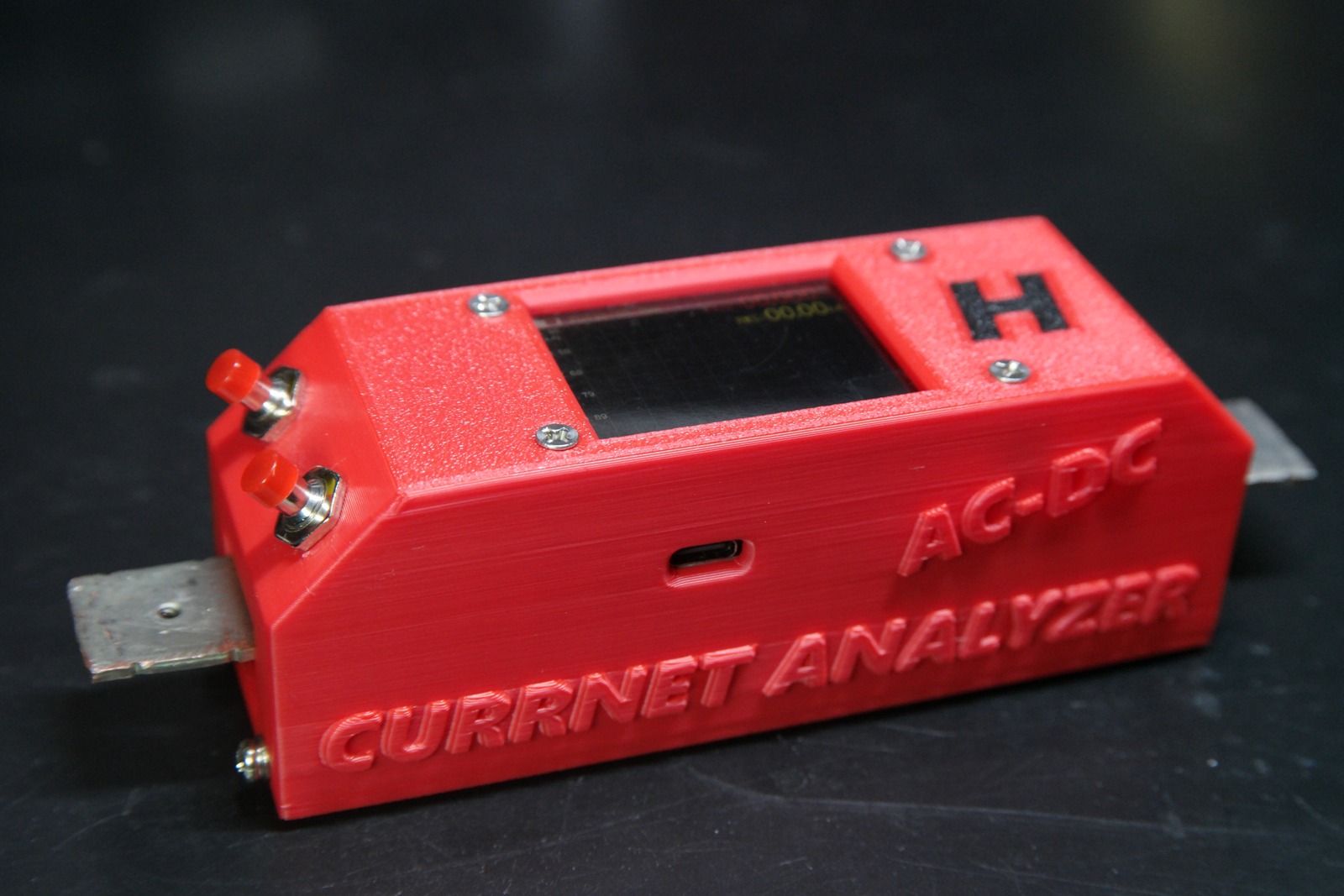

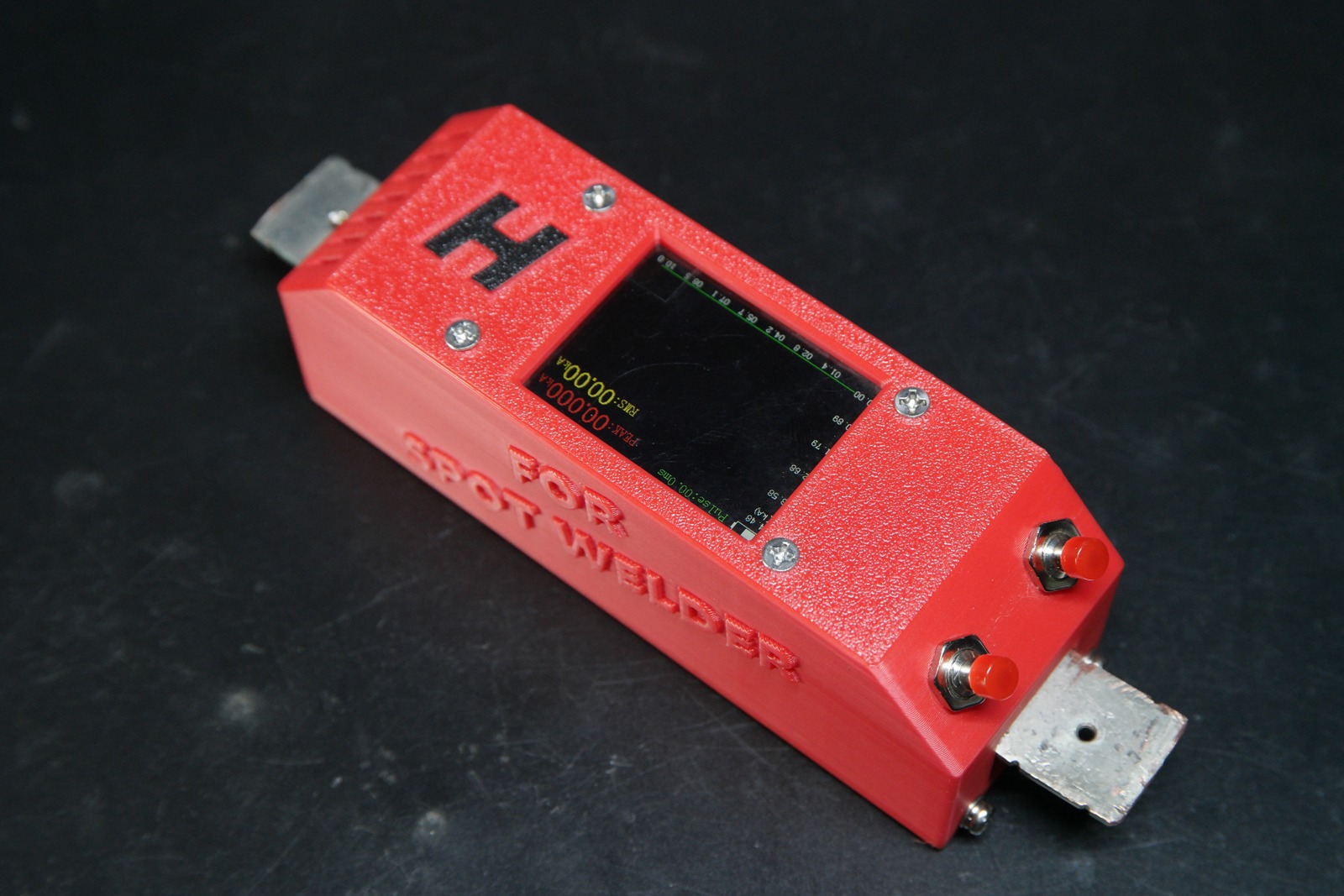

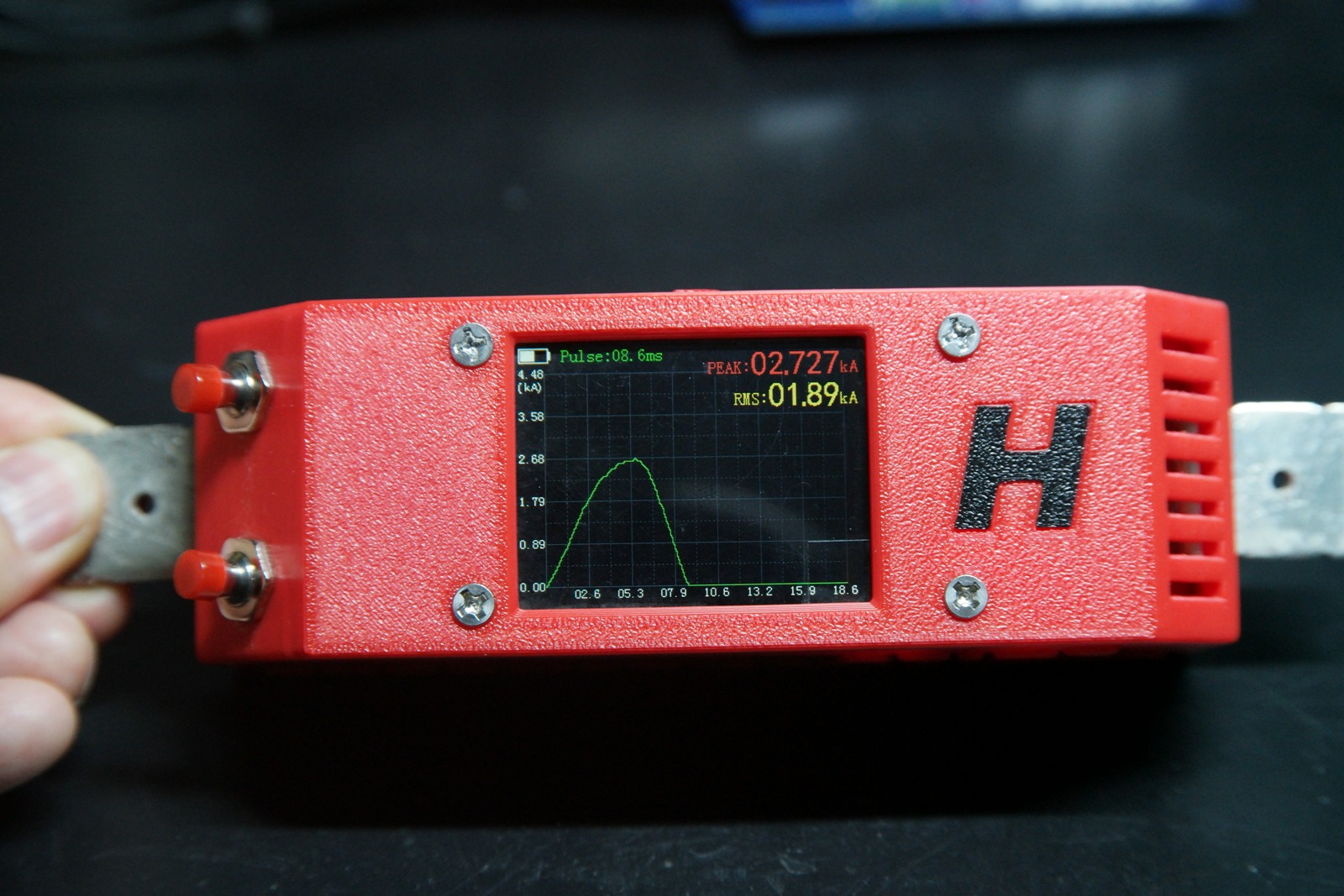

완성

















주의 사항



LCD가 매우 약해서 조심히 다뤄야합니다.
특히 볼트를 풀고 조일때 힘주면 깨지고 바로 사망할 가능성이 높으니 주의해야합니다.

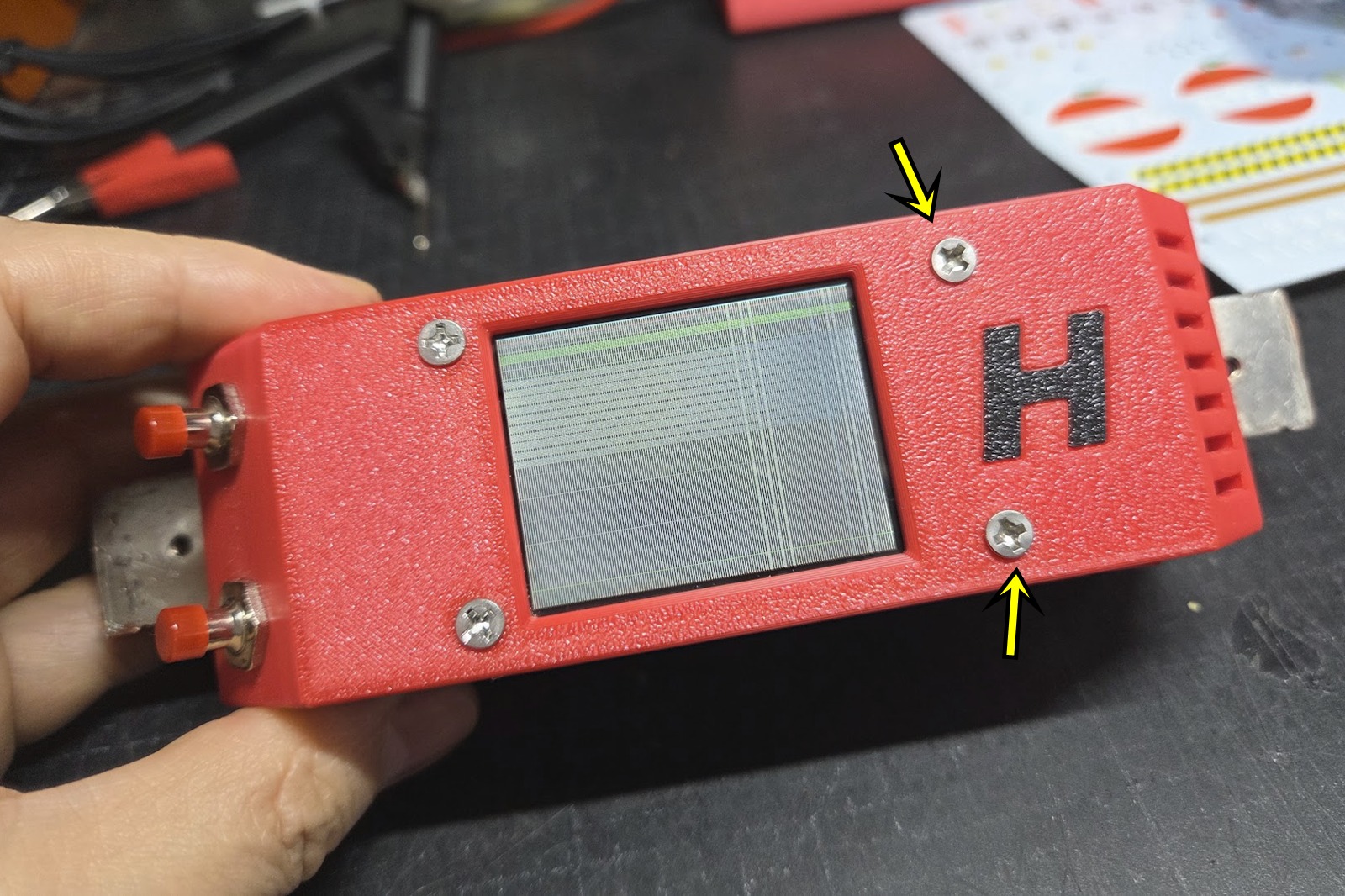

화살표 부분을 조금씩 돌리다가 틱!하는 소리와 함께 액정이 죽어버렸습니다. ㅠㅠ





1 개/몫 스폿 용접기 전류 감지기 화면 새로운 원본 재고 있음 - AliExpress 502

깨지면 요고 사면됩니다.
이것도 욕나오게 비싸니 애초에 조심조심하셔야 합니다.

ㅠㅠ











STL 파일





소잃고 외양간 고치는 격이지만 나사를 강하게 조여도 액정이 휘어 깨지지 않도록 지지대(화살표)를 추가해서 V2를 올려두었습니다.



액정 베이스가 약하니 긴 나사로 강하게 조이면 깨질수 있으니 살짝 고정만 되도록 조여주세요!!





전류검출기_바디_V3.stl

0.89MB

전류검출기_커버V3.stl

0.15MB

리셋스위치_캡.stl

0.13MB



리셋스위치 캡은 옵션입니다.

범용보다는 개인 사용 목적으로 디자인하고 백업차원에서 올립니다.
자유롭게 사용하셔도 됩니다만 출력이나 디자인 수정에 대한 의뢰는 어려우니 양해 부탁드립니다.

감사합니다.



[추가 : 2025년 12월 18일]

V2도 강하게 조이면 깨지는 증상이 발생합니다.
이게 뭐라고 LCD만 4개를 깨뜨렸네요. 쩝...케이스 하나 만들어보겠다고 깨뜨린 LCD가격만해도.. ㅠㅠ



여튼 전류검출기_바디_V3로 업데이트 했습니다.

나사를 조여도 LCD 휨이 없도록 서포트를 수정해서 나사를 조여도 휨이 없도록 교정했습니다.
LCD가 도착해 테스트결과 추가하도록 하겠습니다.
