모델링시에 실측에 도움을 주는 반지름 게이지입니다.
처음엔 라운드게이지로 검색하다가 알리에서 반지름 게이지를 보게 됩니다.
Stainless steel R Gauge Complete set Rounding measuring instrument High-precision radius gauge R angle radian fillet measuring -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
가격이 비싸지는 않습니다..^^;
그런데 3D로 출력해서 사용해도 될것 같아 열심히? 디자인해 봤습니다.
모델링 및 출력

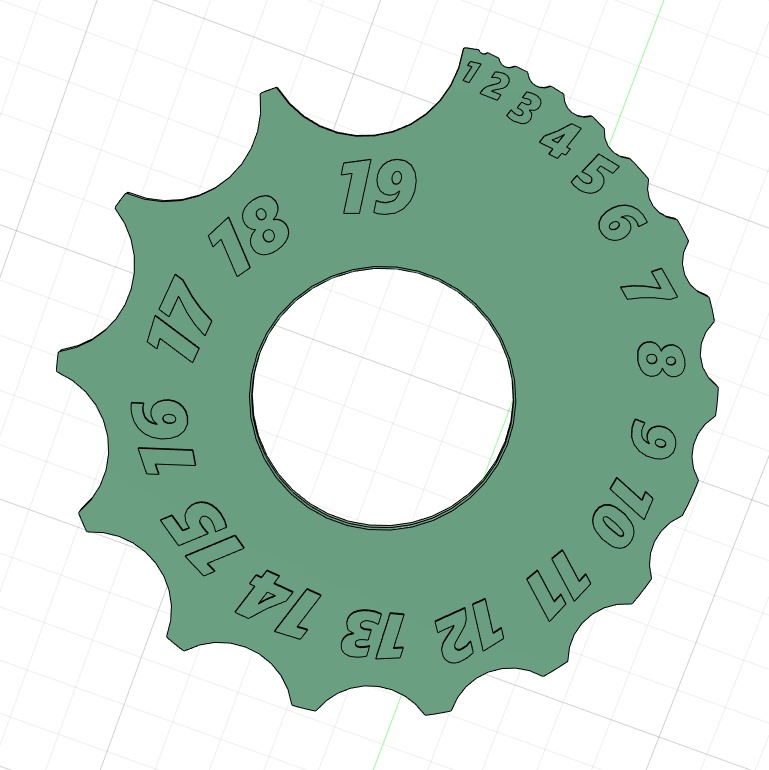

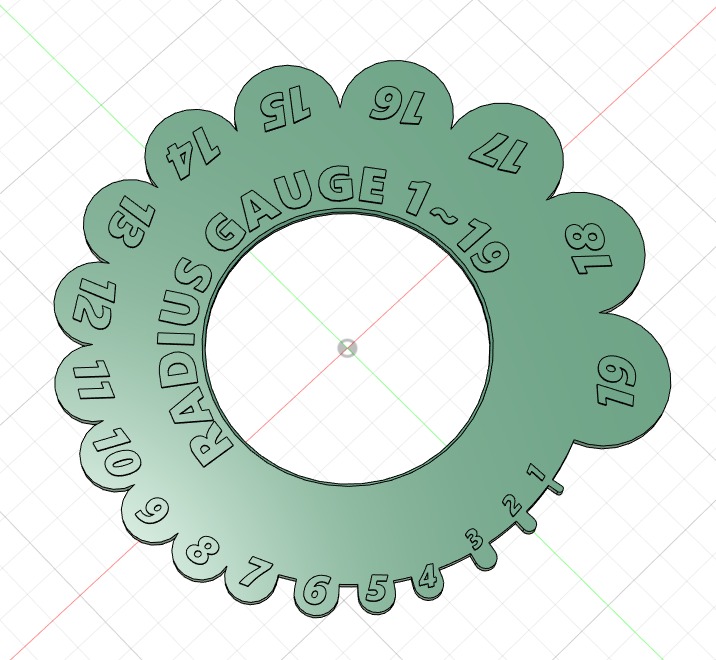

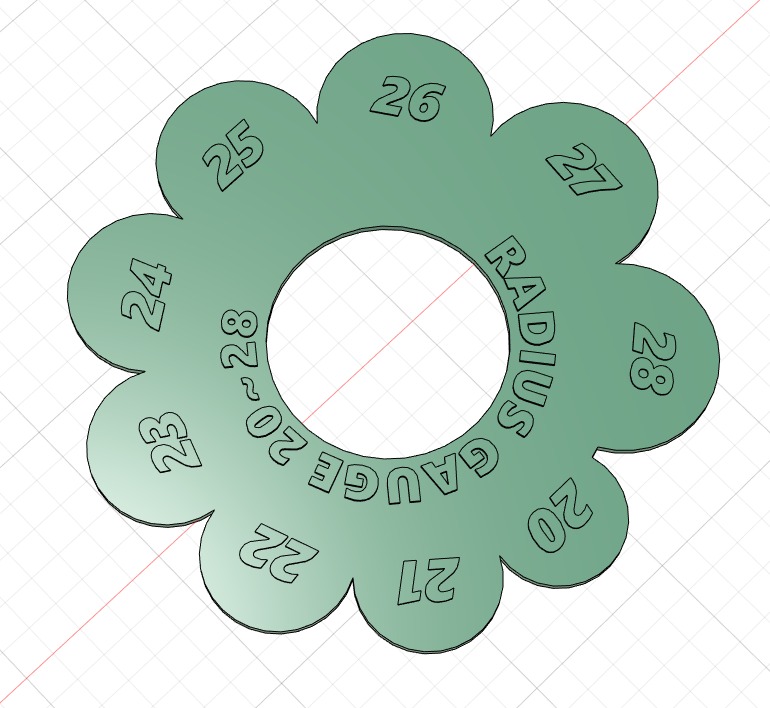

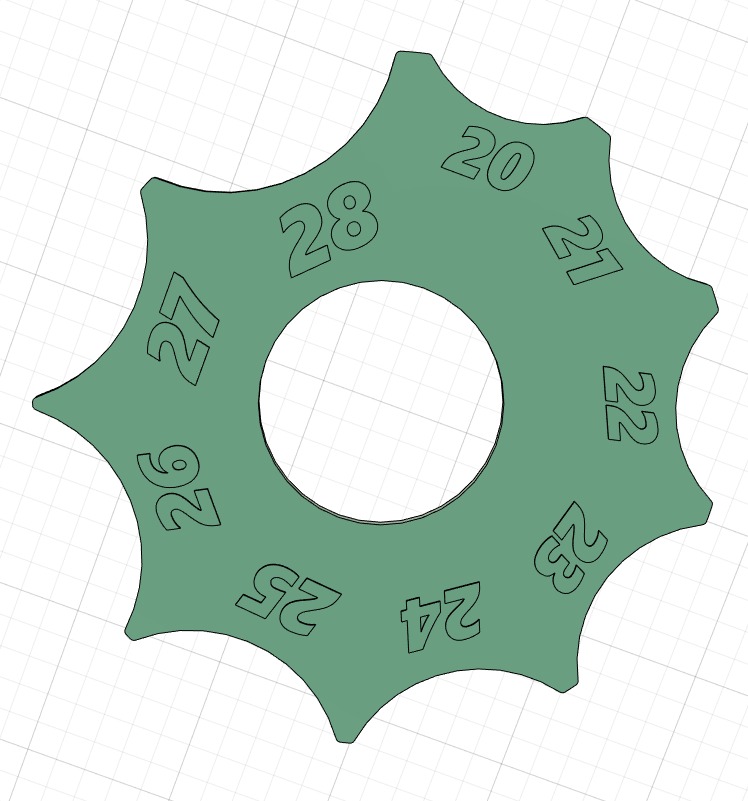

볼록, 오목 각각 그리고 사이즈가 너무 커져서 분리를 했더니 최종 4개의 파츠가 완성됐습니다.

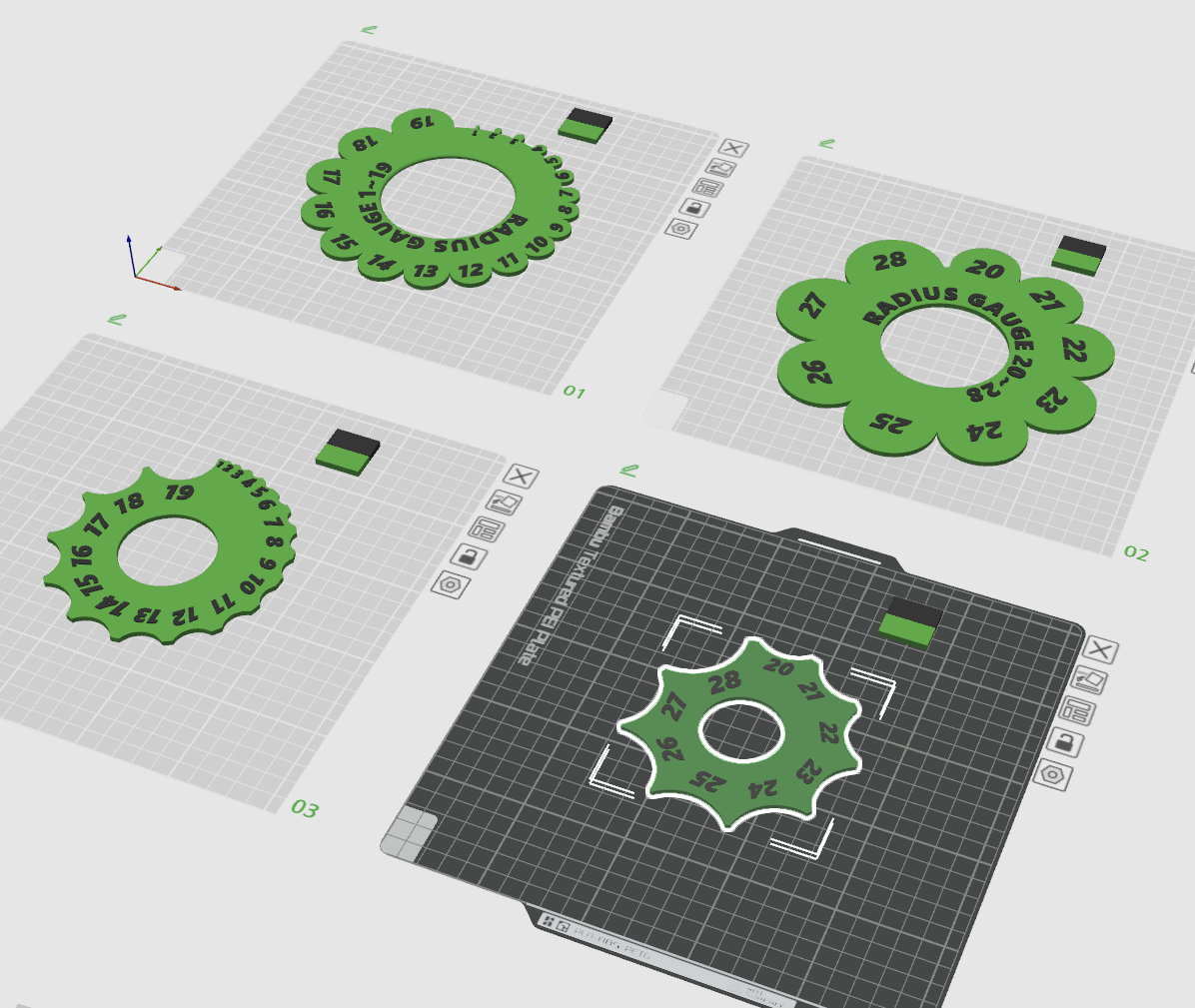

각각 출력해봅니다.

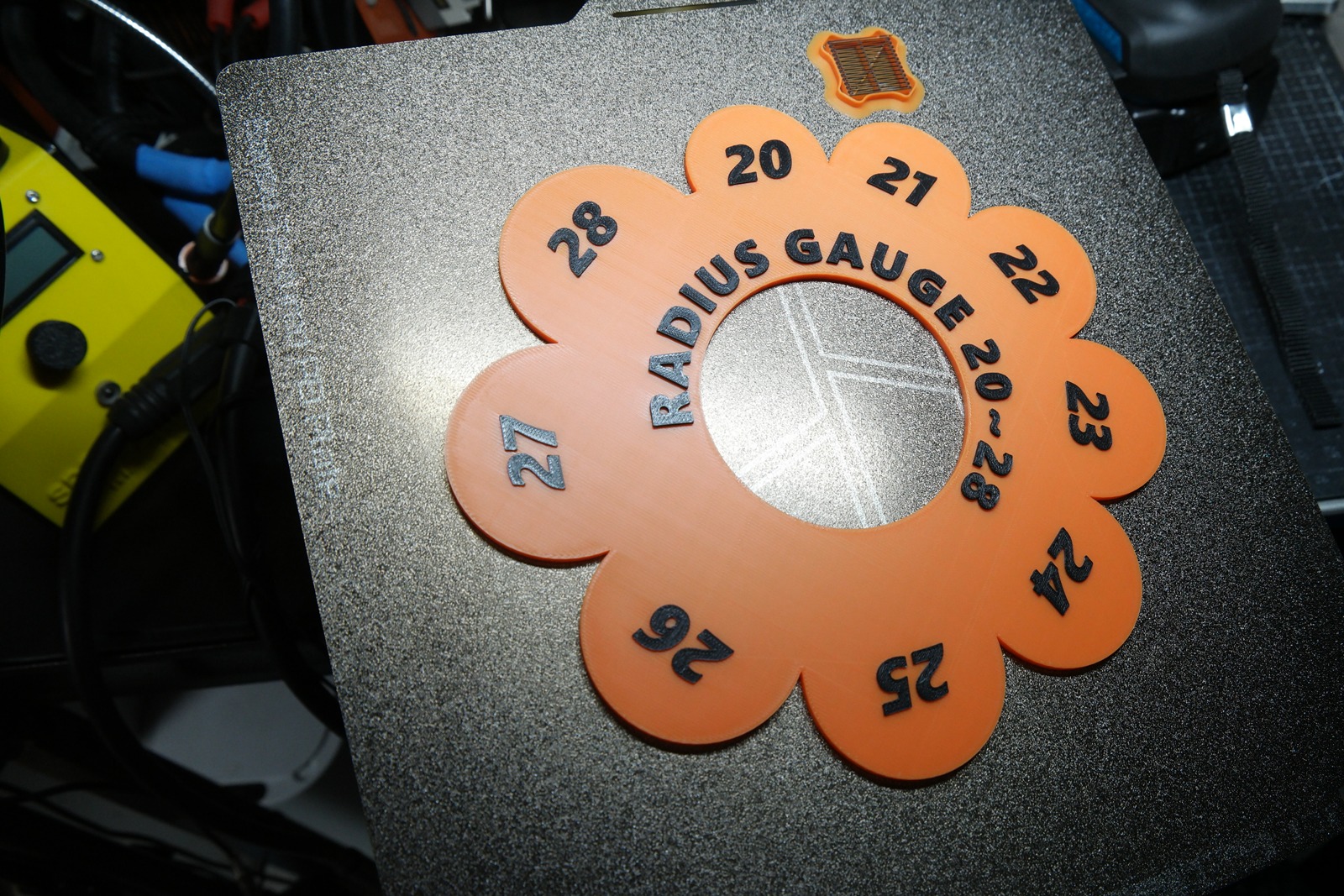

인생처음 멀티컬러 출력의 순간입니다. ㅎ
근데 싸인펜으로 칠한 것과 비슷한 느낌이네요..
좀더 깔끔한...

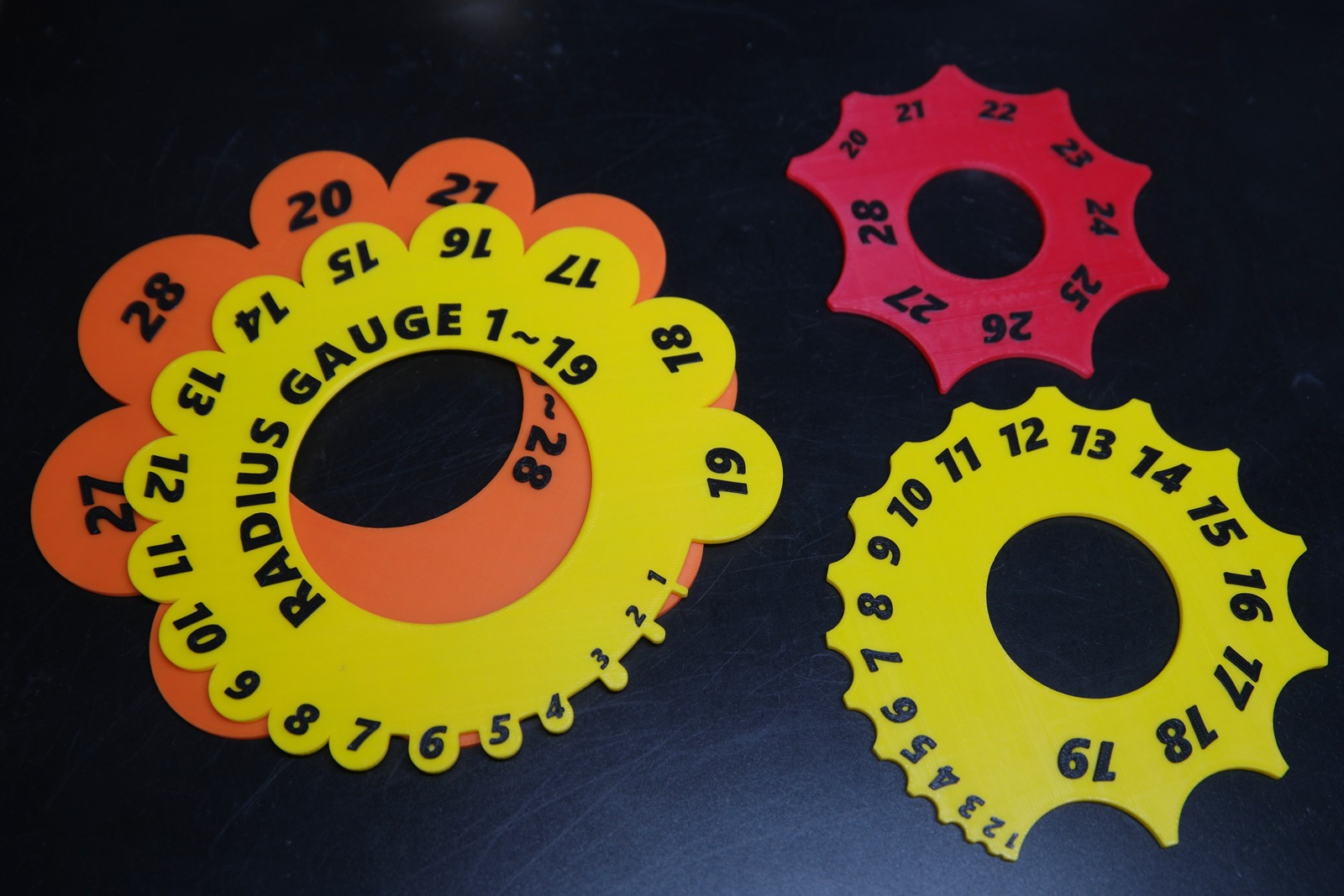

일단 4개 모두 출력해봤습니다.

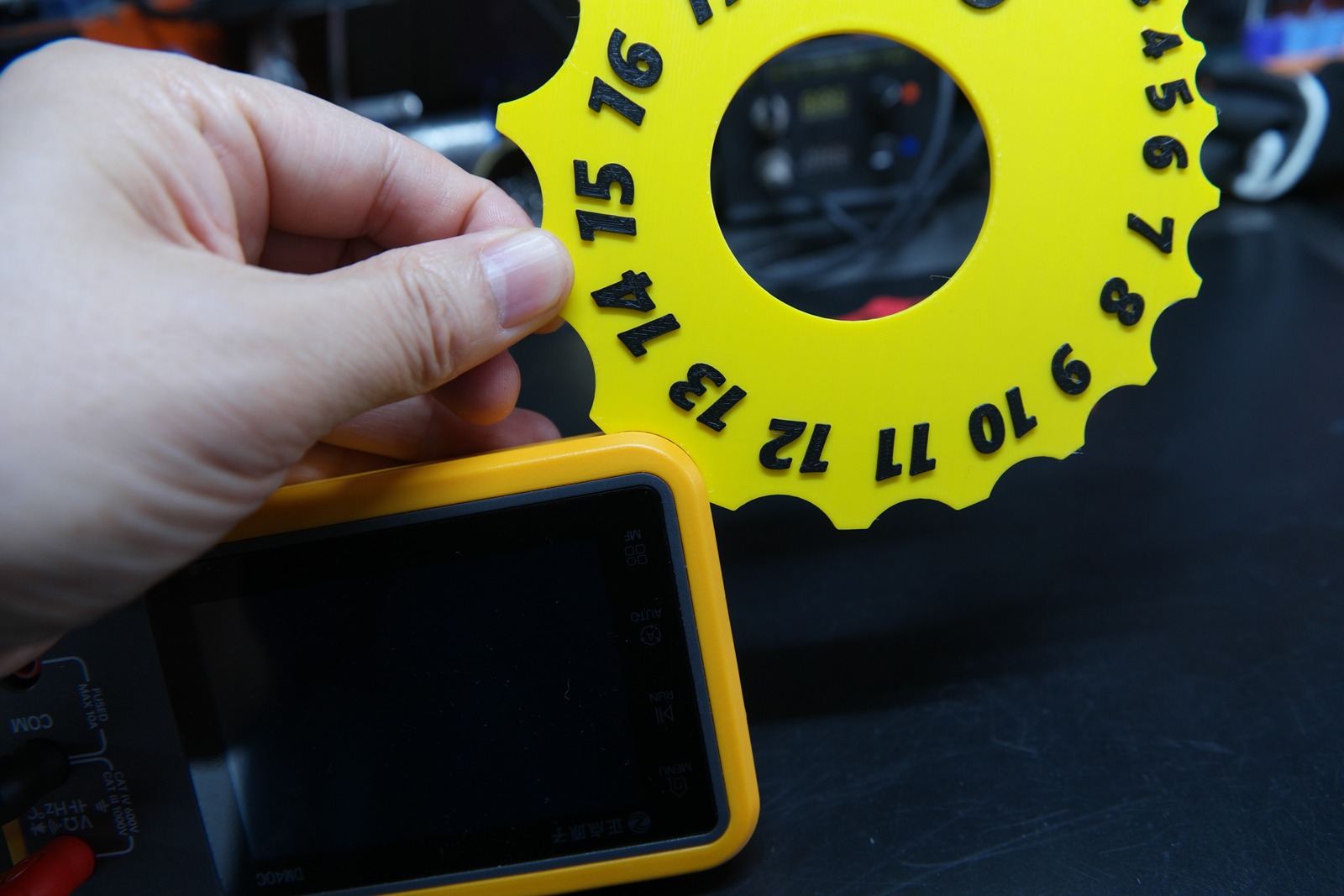

테스트

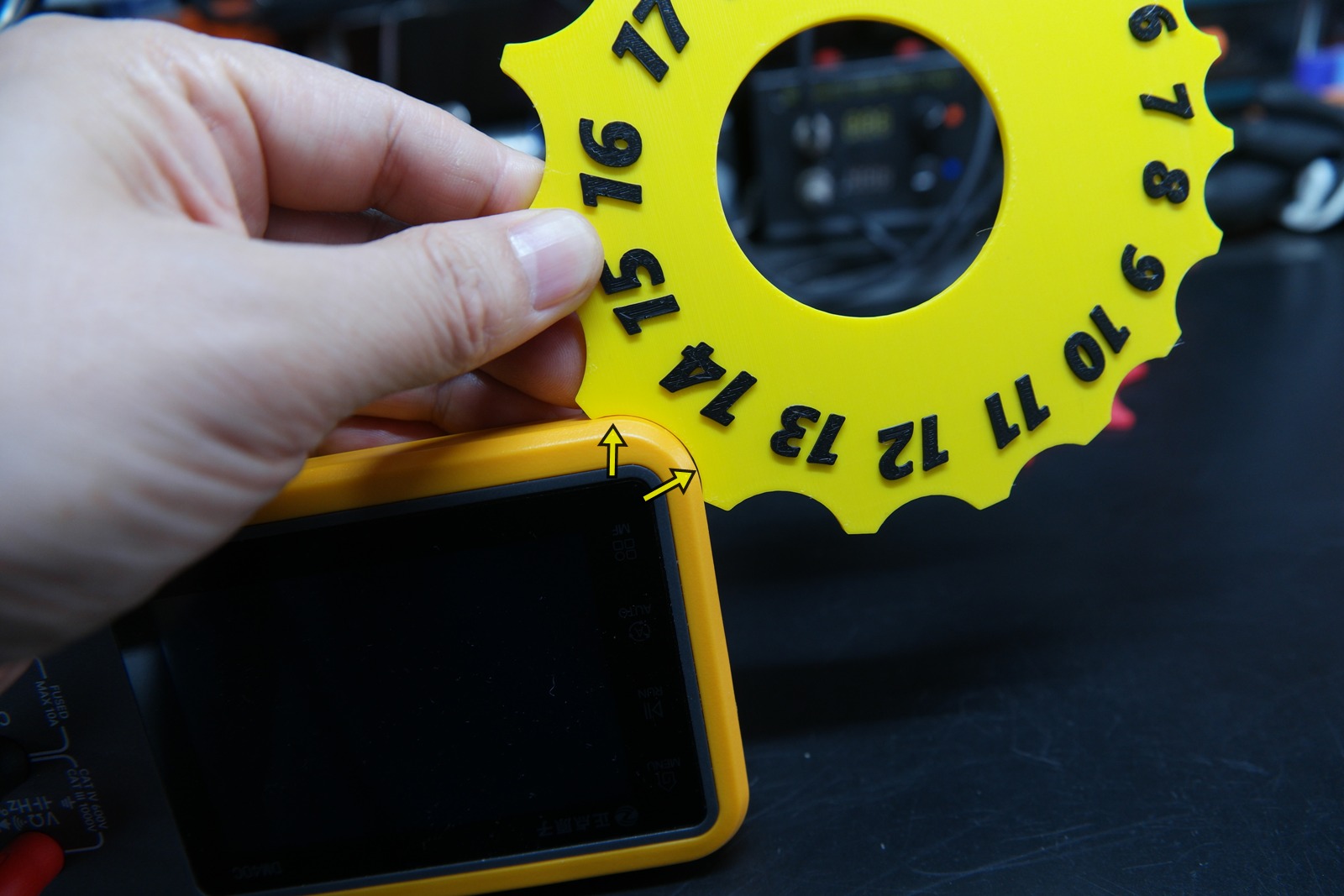

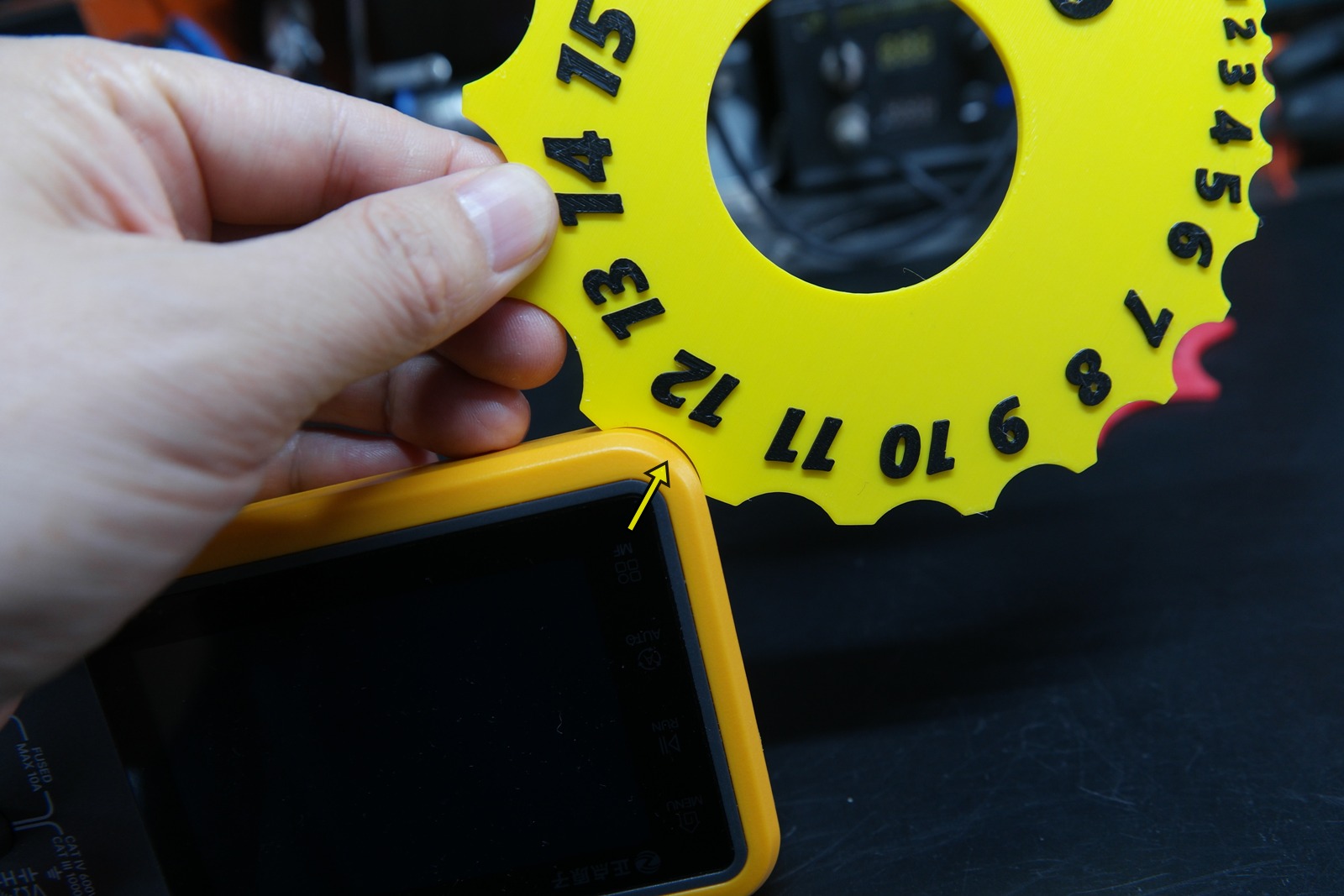

반지름 12와 14는 틈새가 보여 13에 근접하다고 판단됩니다.

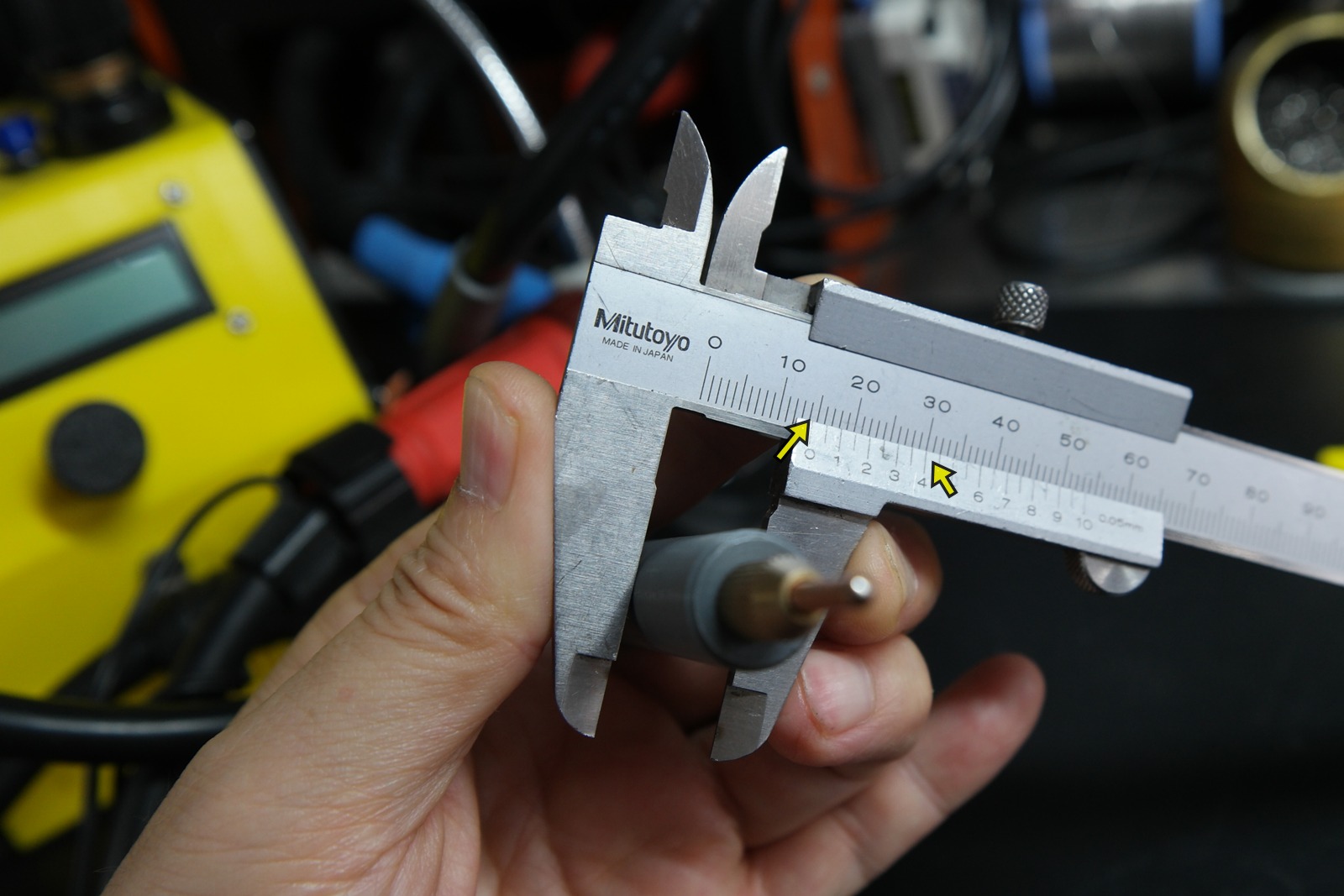

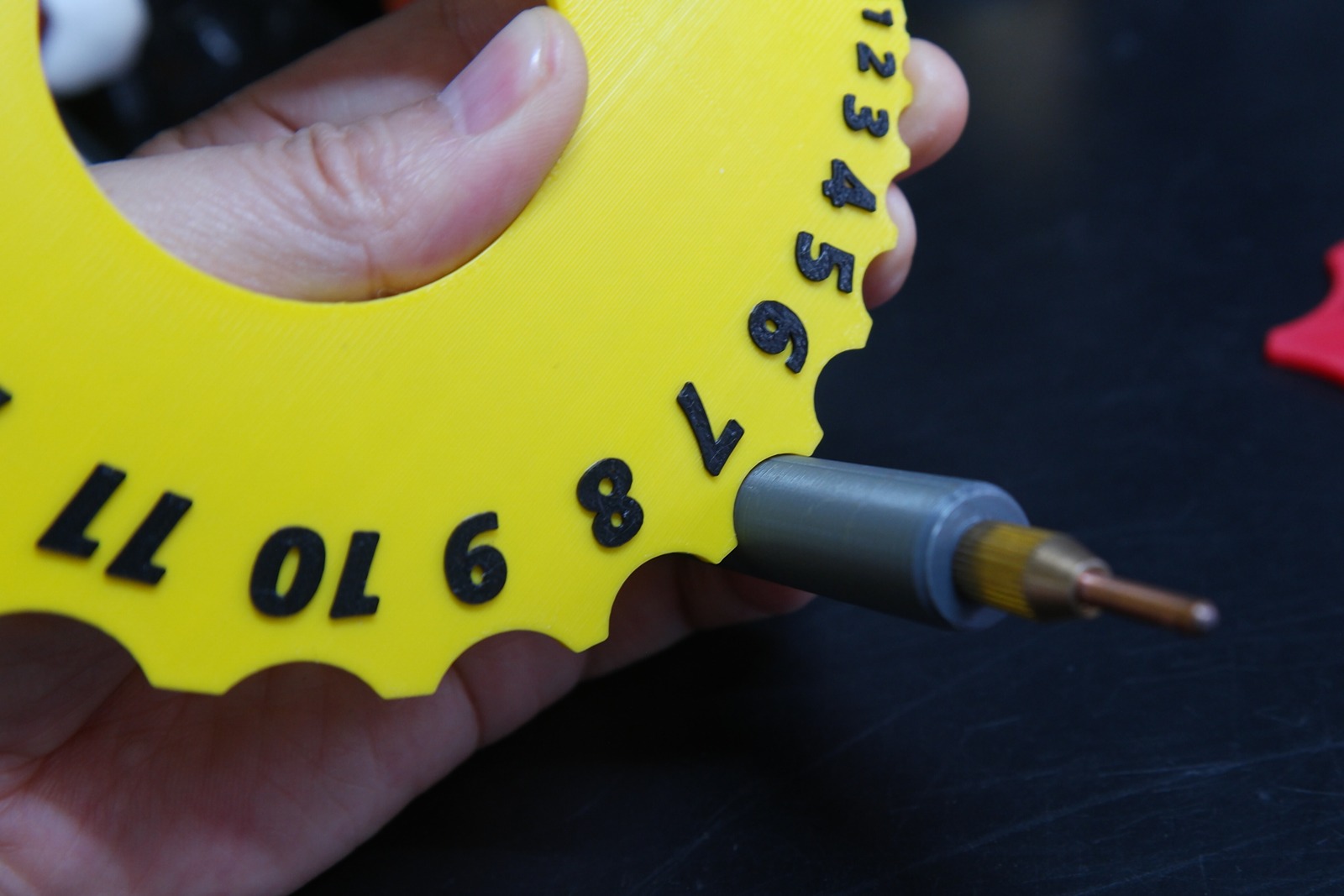

지름 14.4mm로 측정되는 소폿핸들입니다.

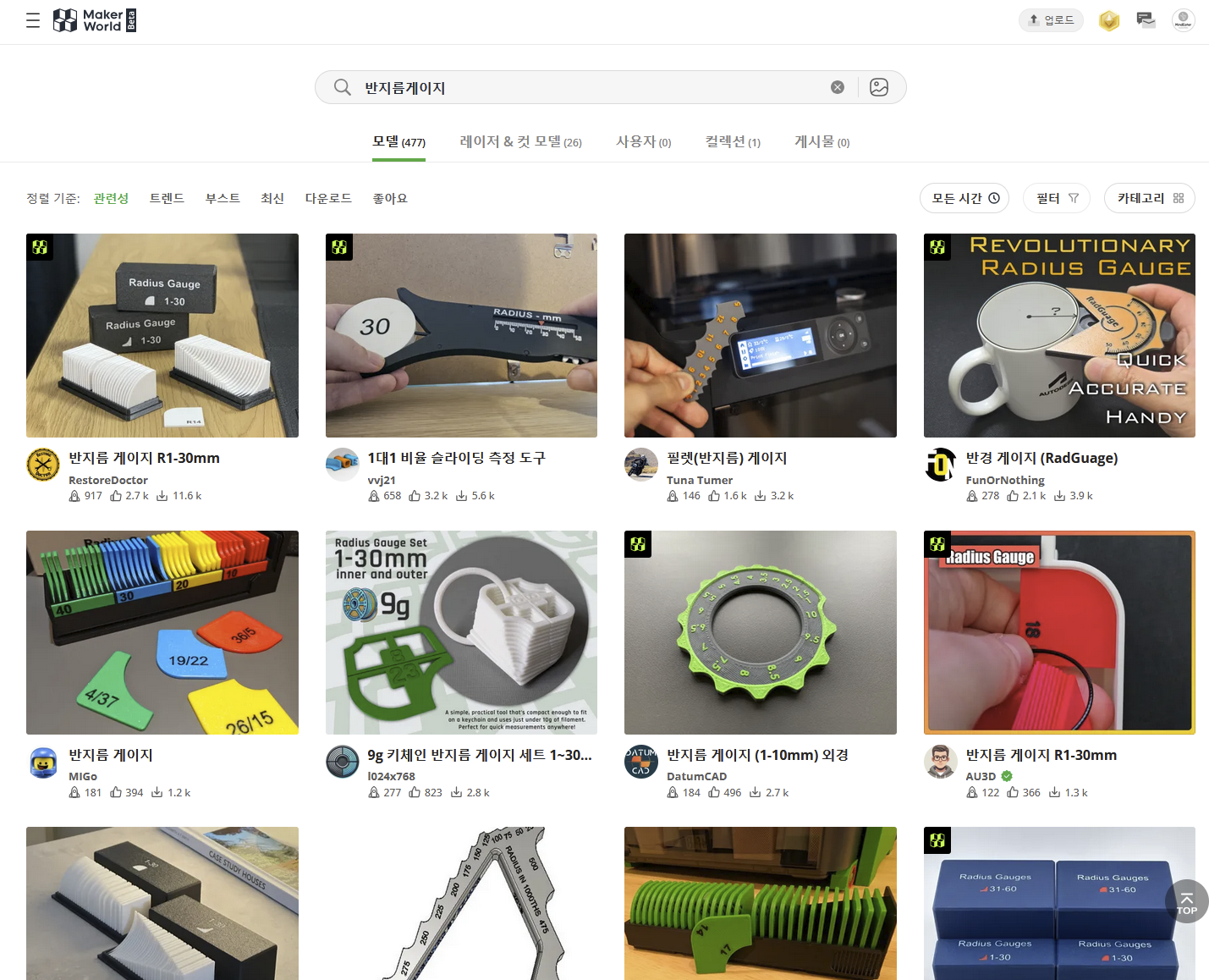

그런데 다 만들고 혹시나 해서 메이커월드에서 검색해보니...
사람 생각이 뭐 다 거기서 거기고 게다가 더 훌륭한 게이지들이 넘쳐납니다.
넘쳐나... ㅠㅠ
그러합니다..
출력용 파일
뱀부스튜디오용 멀티컬러 설정이 들어간 파일입니다.
