개조된 초고속 송풍기
망가진 송풍기..를 입수했습니다.
어마무시한 풍속만큼 고장도 어마무시하게 잘 나는 녀석인듯 싶습니다.
뭐 배터리 문제일테지요..

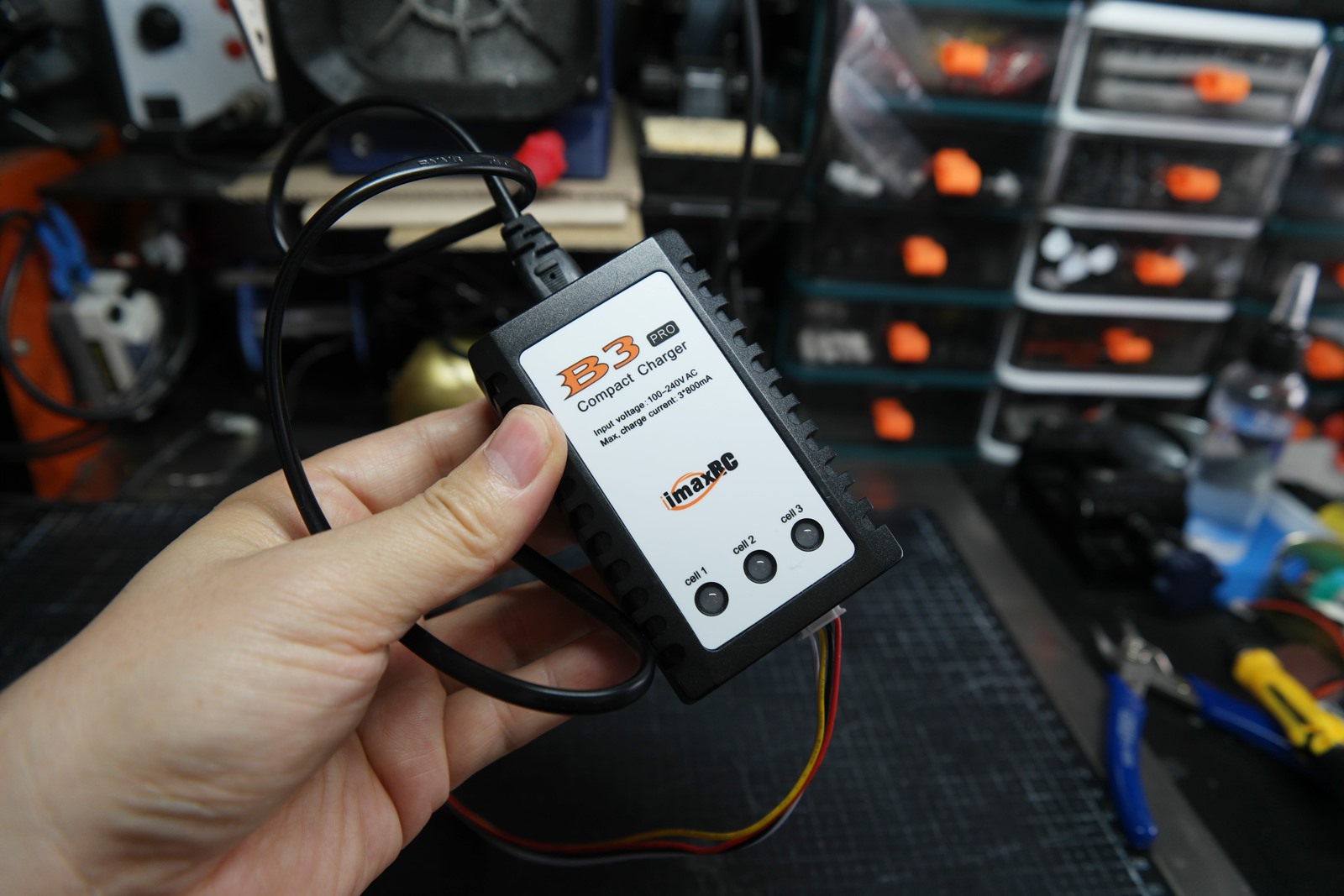

B3 2~3s 전용 밸런싱 충전기로 보이는데 이건 또 처음봅니다.
imax B6를 처본 적이 있어.. 정품이면 충전기 자체는 제법 괜찮을 듯 싶은데 많이 가볍네요.
왜케 가벼운가 싶어 열어보니 smd 소자에 방열판 비슷한 게 없네요. 스펙을 보니 최대 2.4A지만 셀당 0.8A라 열 발생은 덜 할듯 하기는 합니다. xh2.54 커넥터가 3핀(2S용)과 4핀(3S)용 각각 지원하고 있습니다.
일단 쓸일은 없을 듯 싶어 치워둡니다.

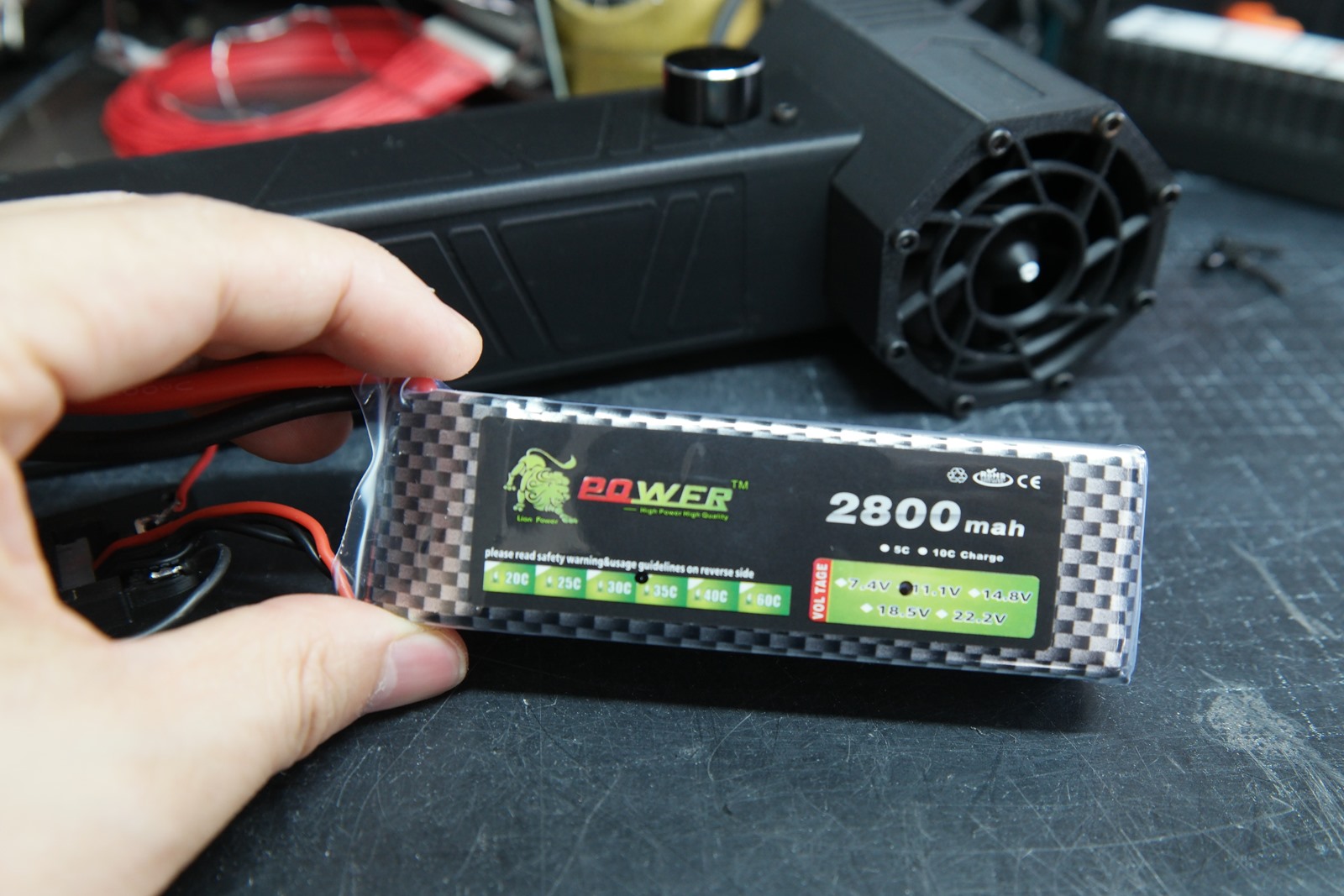

드론이나 RC등에 많이 쓰이는 방전률 35C 폴리터 배터리 3개가 직렬로 구성되어 있습니다.
순간 최대 98A(2.8 x 35)가 흐를 수 있는데 중간중간 회로 케이블등을 보면 그 보다는 못해도 여튼 어마무시한 방전량입니다.
송풍기가 인기를 끌면서 풍속 경쟁이 드론모터까지 가져다 만든 내구성 제로의 송풍기로 보입니다.
드론용 고방전 배터리 자체가 잘 죽는놈이라...ㅎ

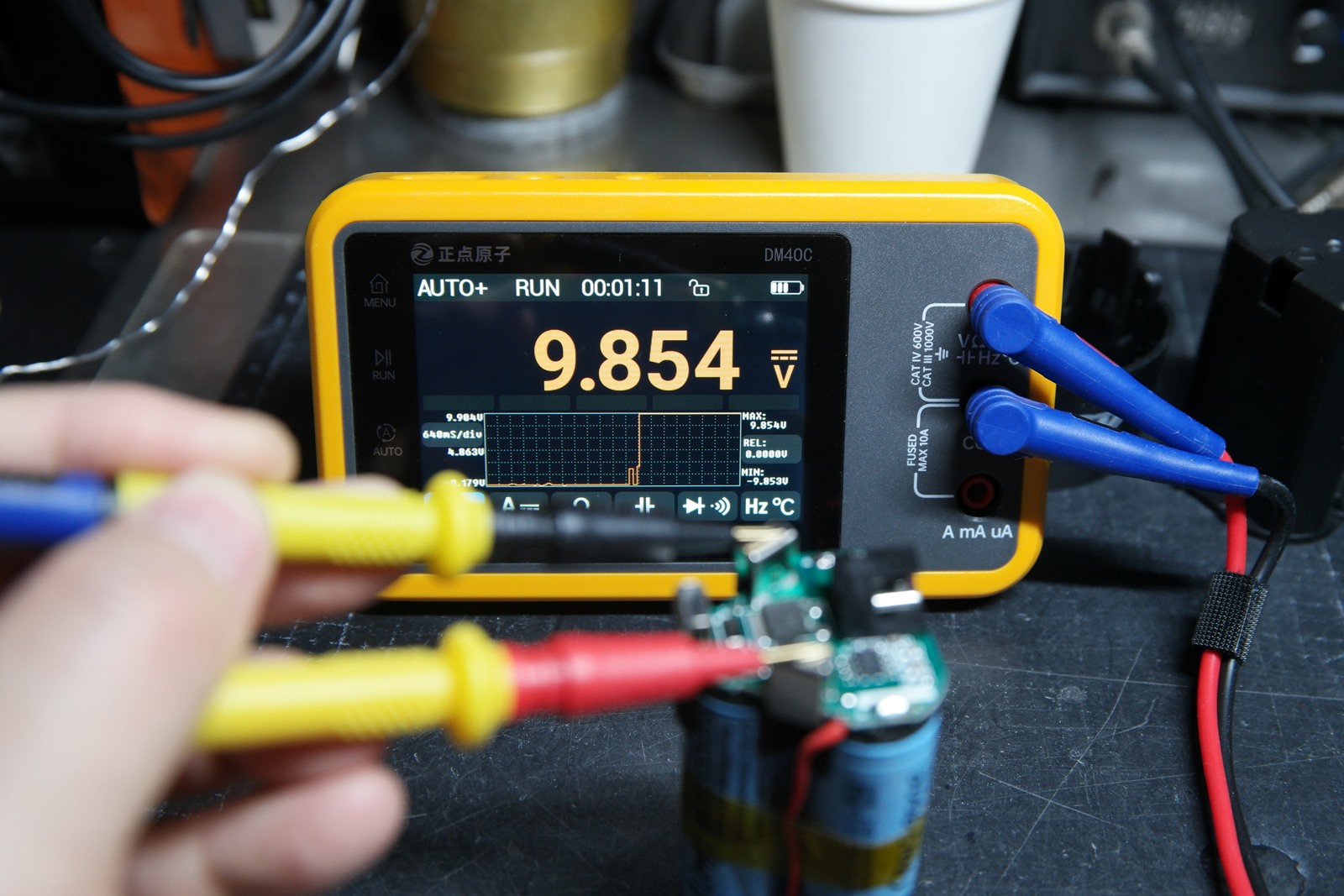

역시 1셀이 죽었습니다.
전압 인가해도 꿈쩍도 않고 사망했네요..
고민해봅니다.
손잡이가 길쭉한 것이 토르 망치도 아니고 그렇다고 도끼도 아닌것이 대단히~~~~~~ 못생겼습니다.
대체할 만한 폴리머 배터리도 생각나지 않습니다.
18650으로 교체를 생각해도 저 손잡이 부분에 넣기가 애매합니다.
그러다 힐다 전동공구의 12V배터리팩을 보고 붙여볼까? 하는 생각이 들었고, 어찌어찌 실측해가며 디자인을 해봅니다.
Plug-in 12V Power Tools Battery DIY Kit 3S Lithium Ion Battery Charger/Discharger Protection Board For Power Drill Chainsaw - Al
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
20~30A 고방전을 넣는다고 해도 원래 배터리만큼 성능은 안나오겠지만 워낙 풍속이 강한 녀석이라 조금 떨어져도 괜찮을테고 대신 편리함을 택하는게 더 낫다는 판단입니다.
모델링

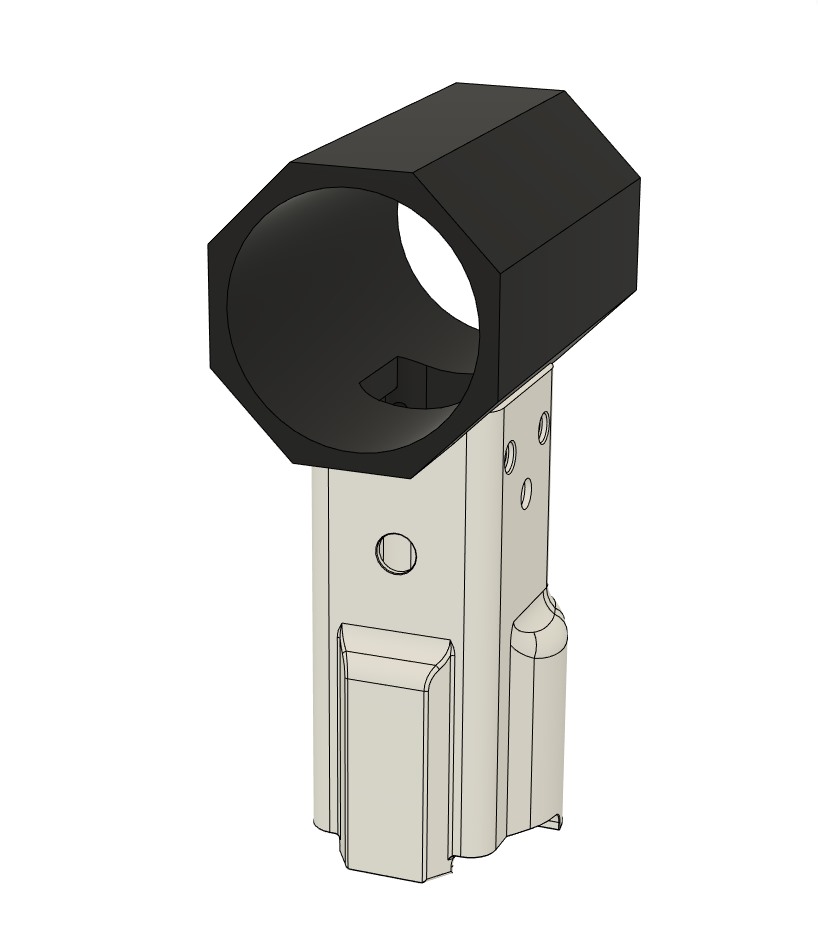

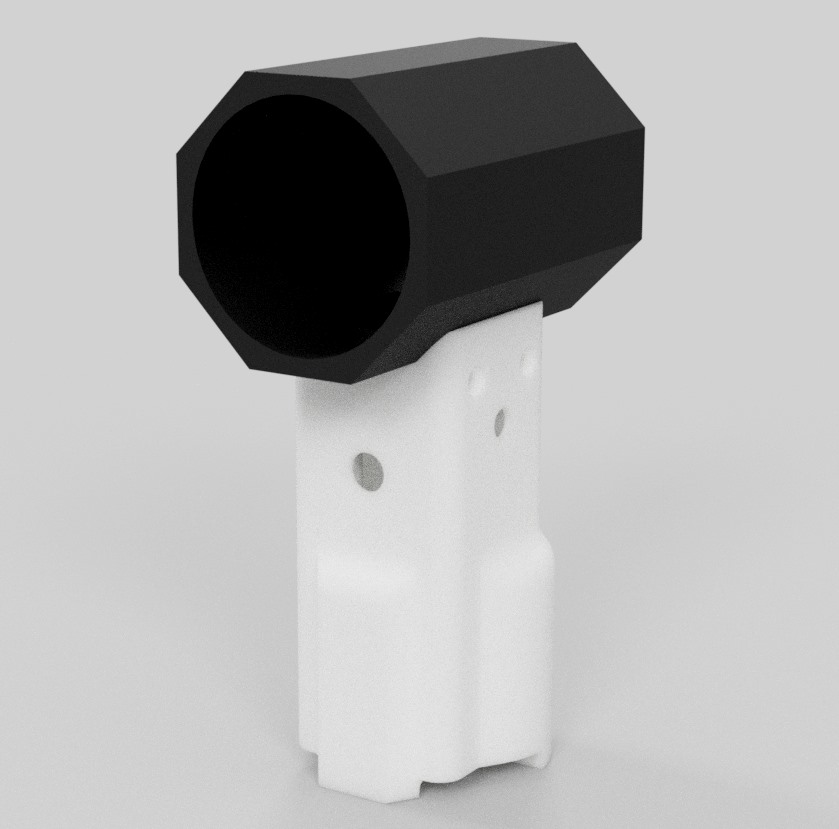

모델링을 하면서 의도하지는 않았지만 대충 이런느낌이 되버렸습니다.

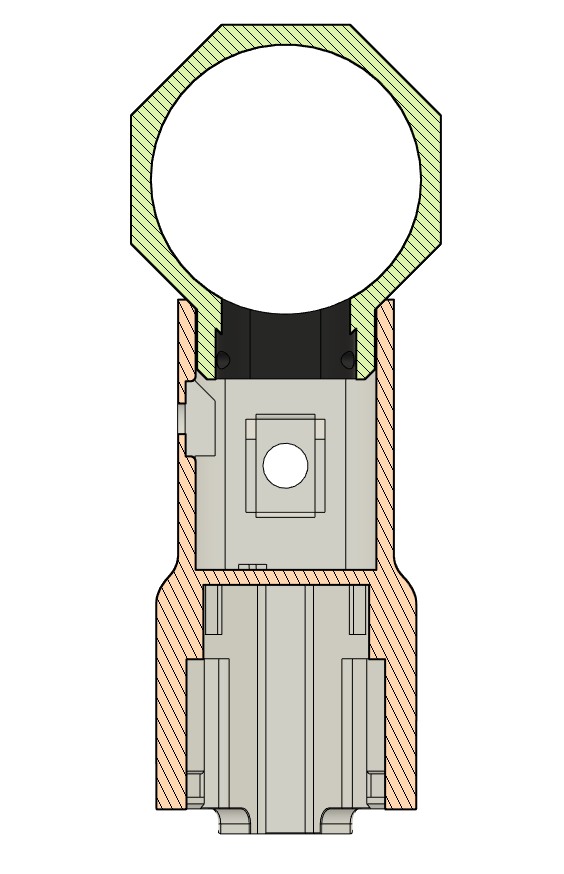

손잡이 위쪽은 기존과 동일한데 밑으로 내려오면서 배터리팩을 꽂을 수 있도록...
하나하나 실측을 해가며 잘라서 출력해보고 이런식으로 하나씩 완성하는 느낌으로 진행하다보니 조금만 복잡해도 시작 자체를 잘 안하게 됩니다. 모델링하는 좀더 쉬운 방법 즉 미리 정의된 파츠들을 불러와서 작업하는 것이 가능할텐데... 하는 의문이 들기는 합니다. 그런 전문데이타를 구할 수 있는 곳이 있는지 찾아봐야할 듯 합니다.

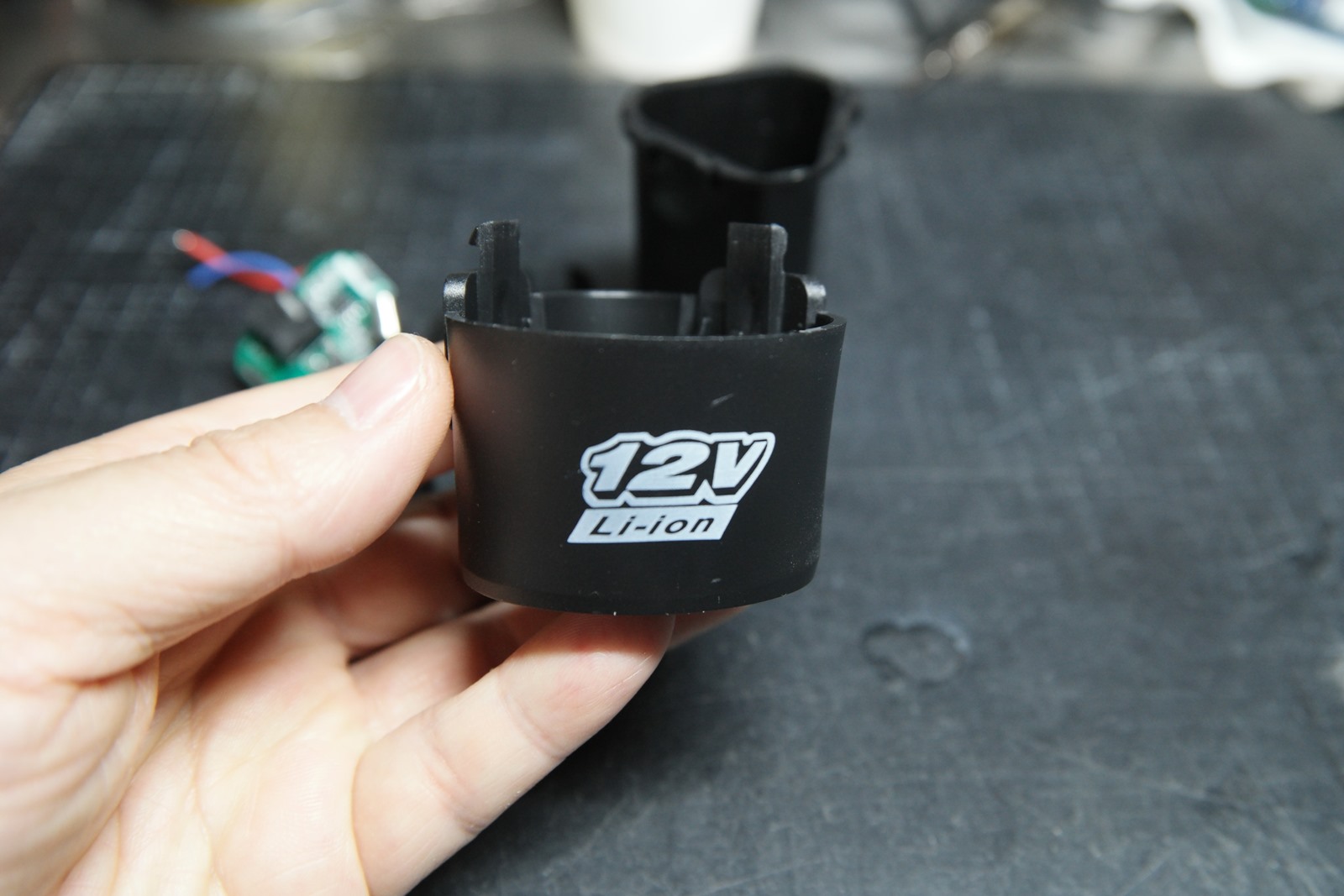

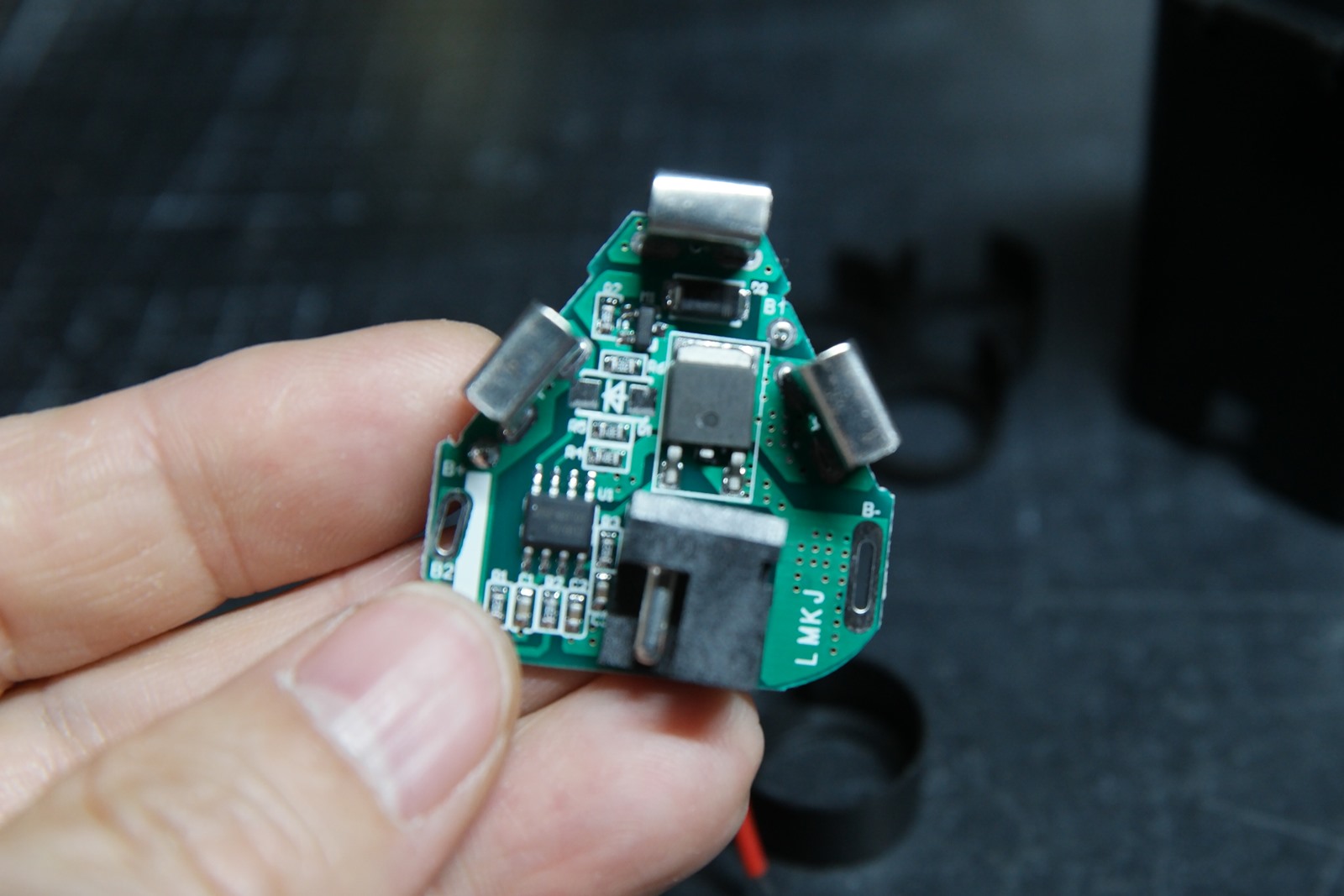

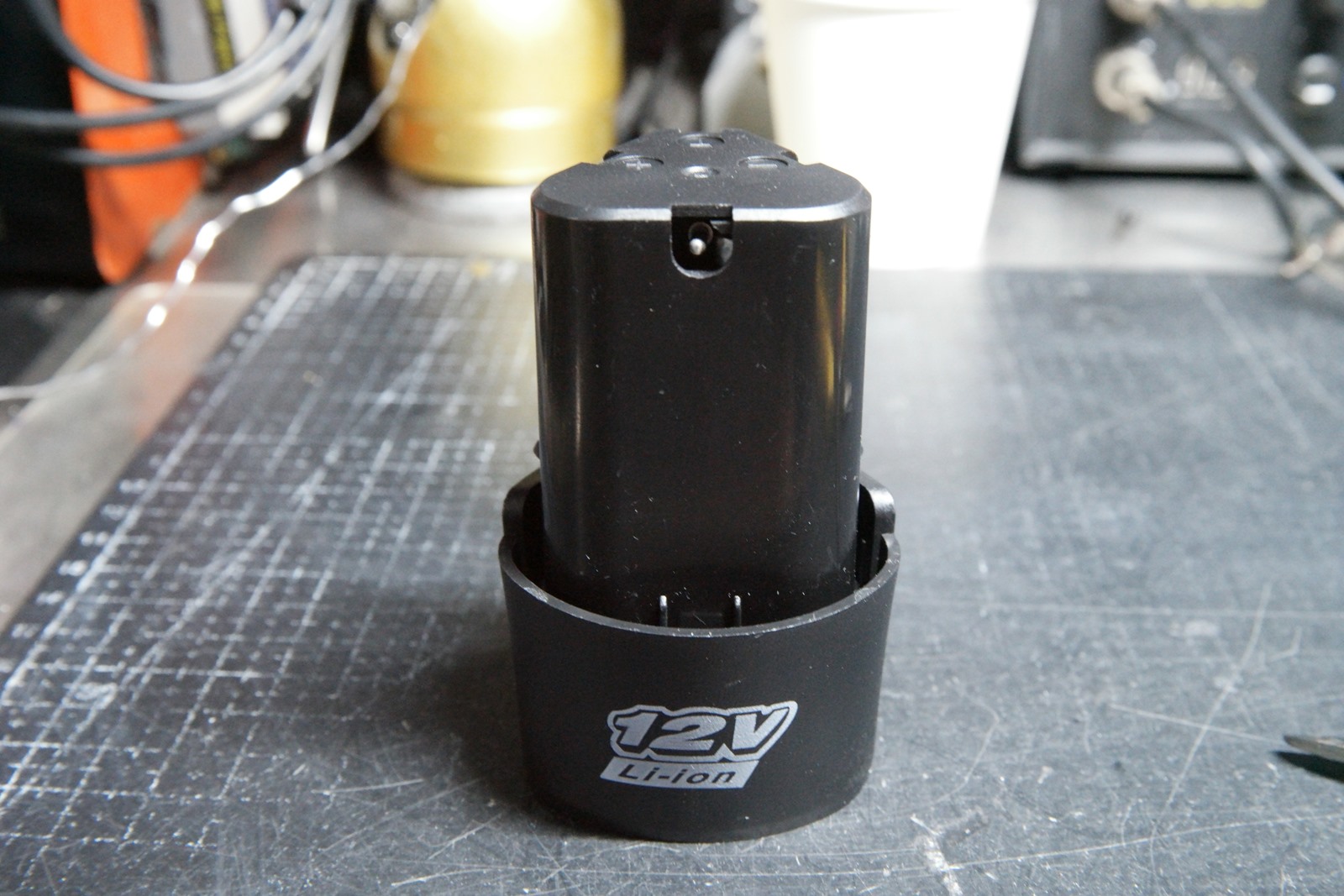

알리 공구 배터리팩 조립

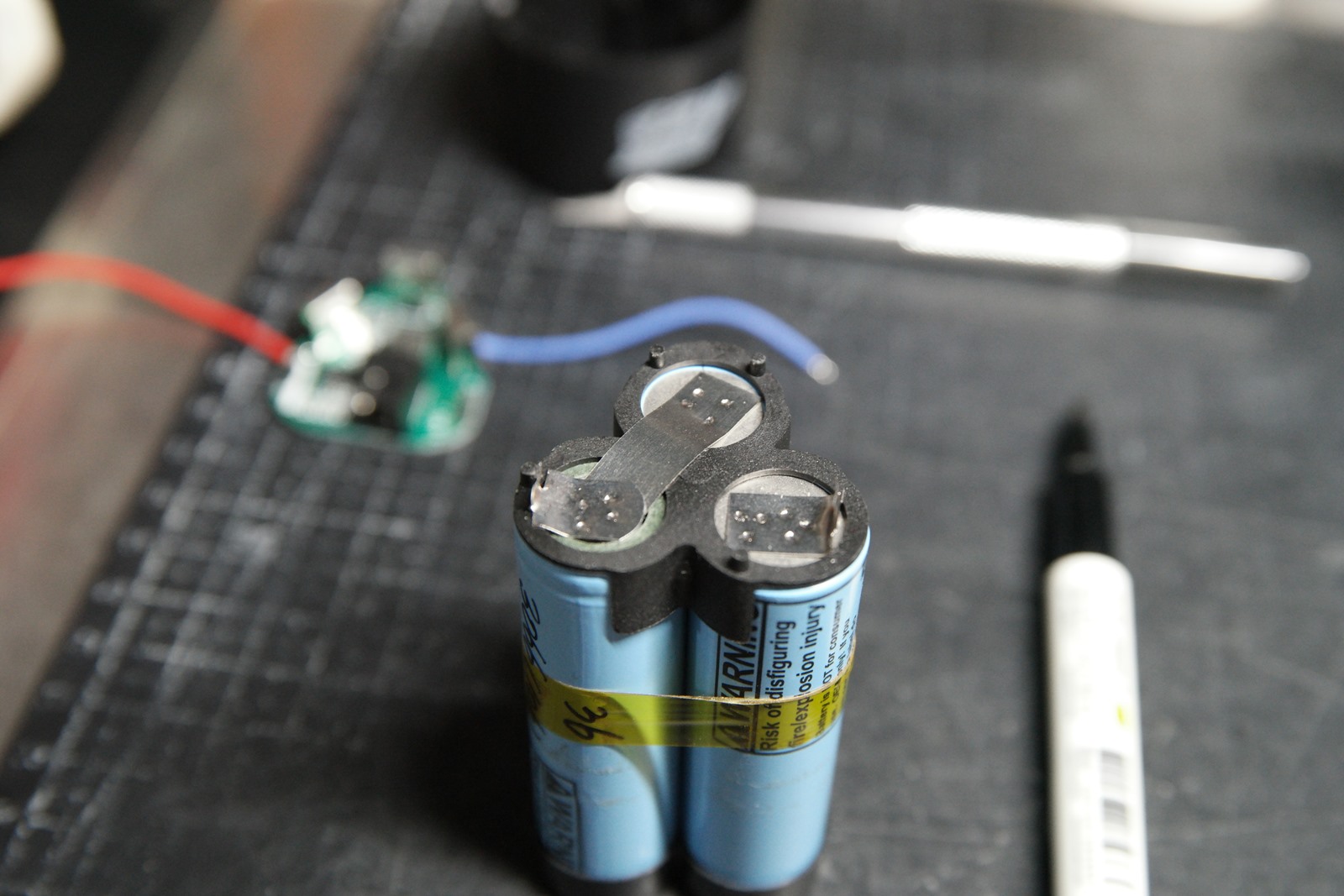

출력이 되는 시간동안 배터리 팩을 준비합니다.

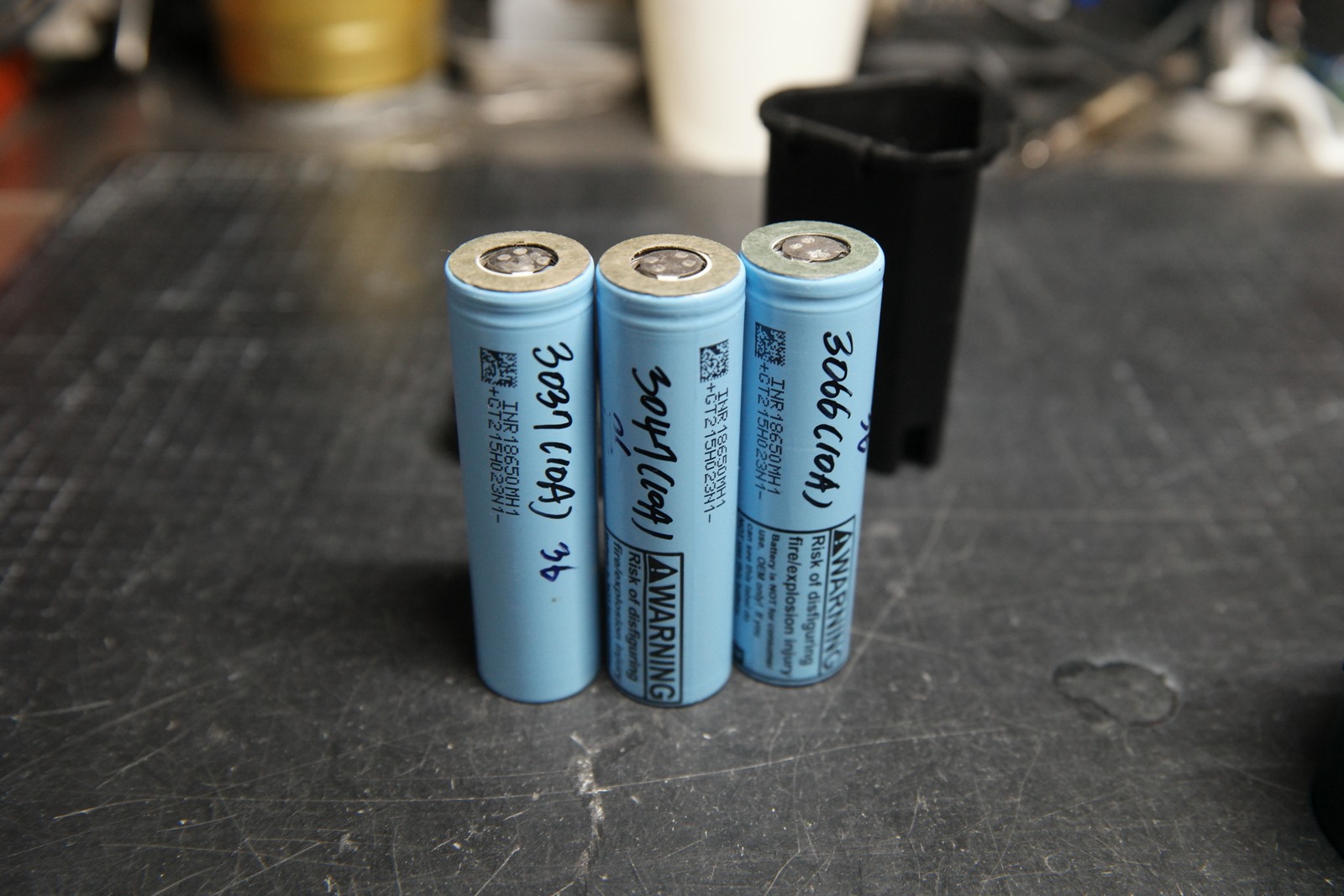

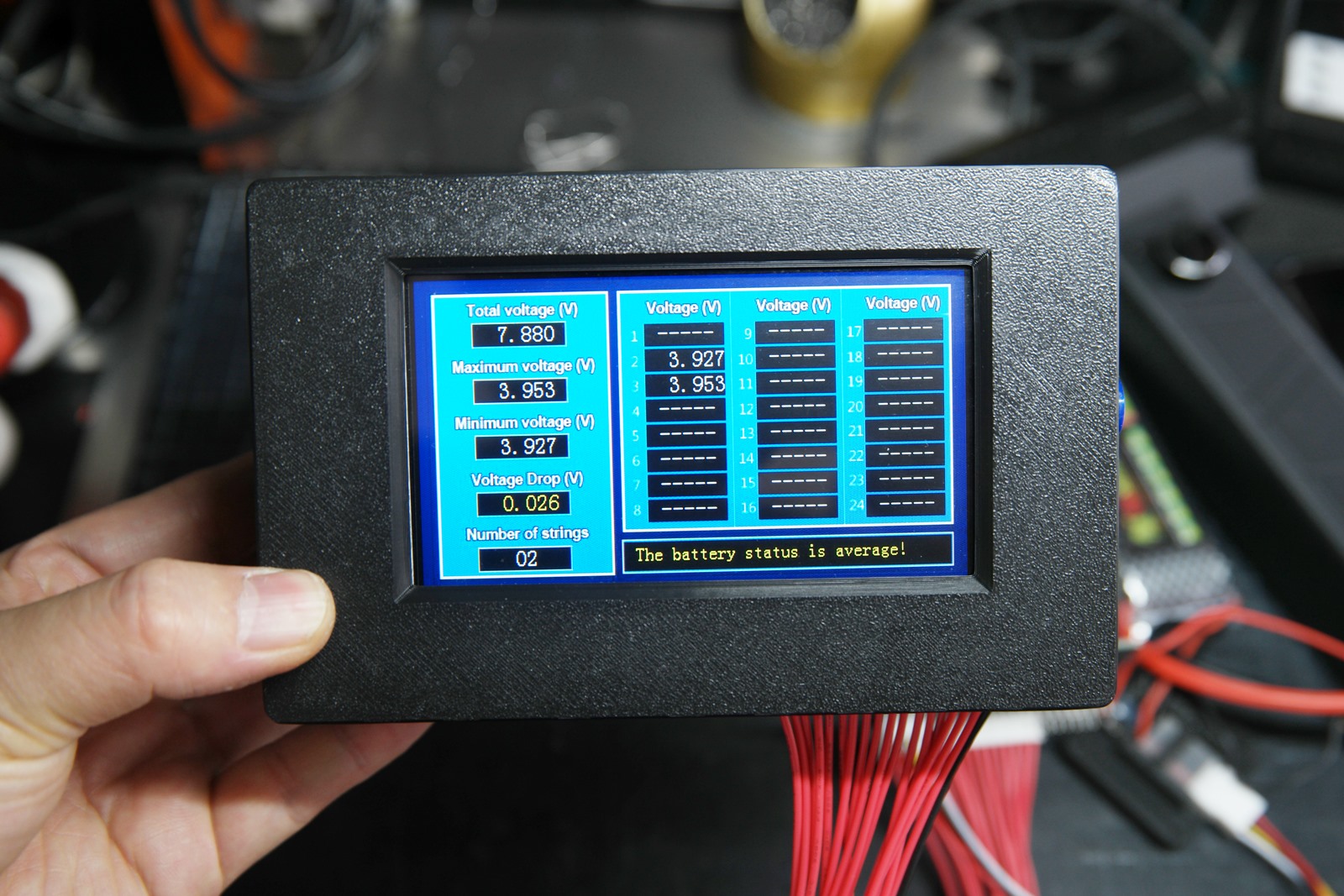

고방전 배터리 쓸만한게 없어 중방전 MH1 3개로 만들어줍니다.
중방전도 동작하는지 보고 싶어 겸사겸사 만들어보았지만, 추후 20~30A급 고방전으로 교체해주면 좋을 듯합니다.

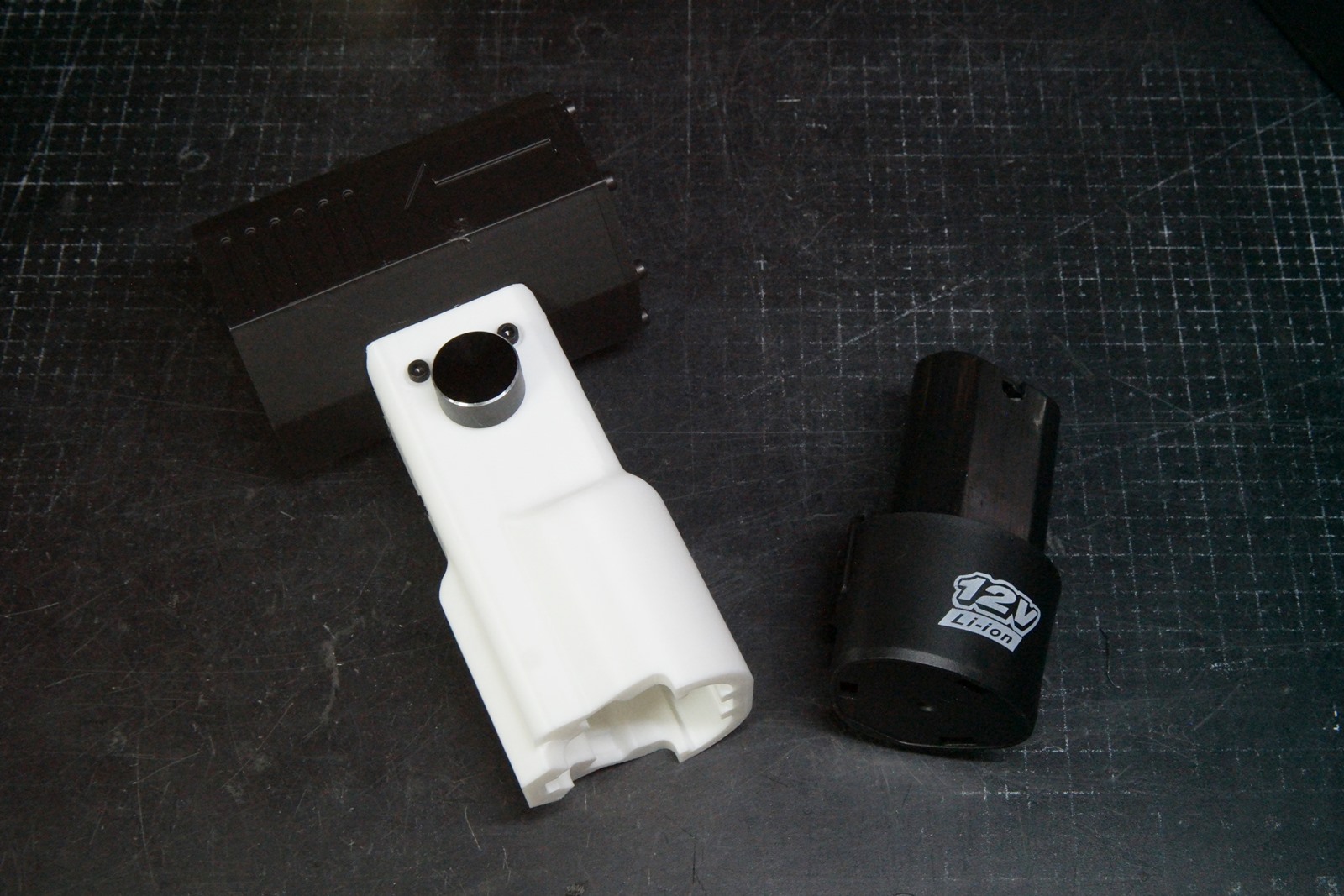

간단하게 하나 완성했습니다. 기존 손잡이와 비교..

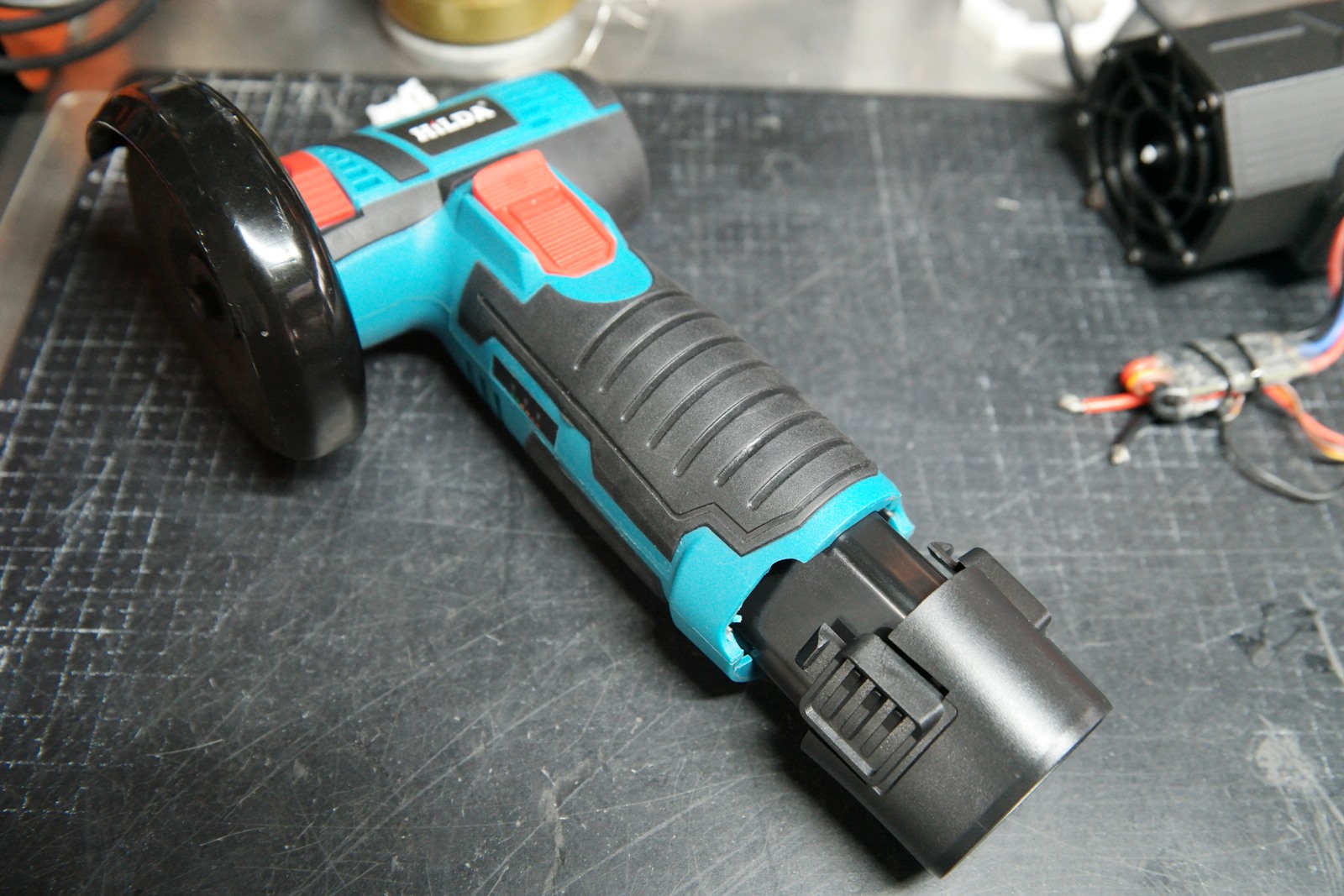

힐다 미니 그라인더에서 테스트해봅니다.
호환되니 좋네요.. ^^

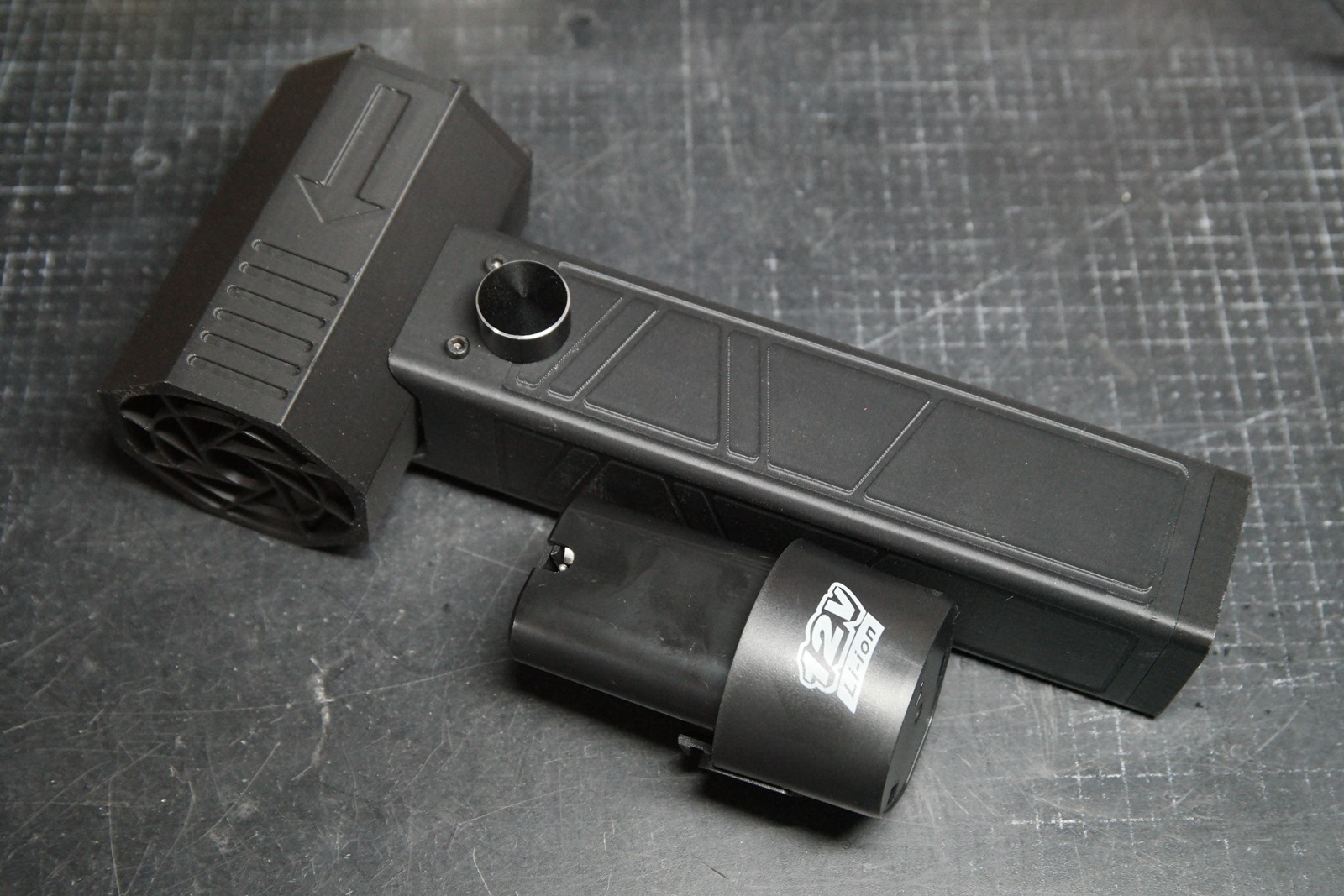

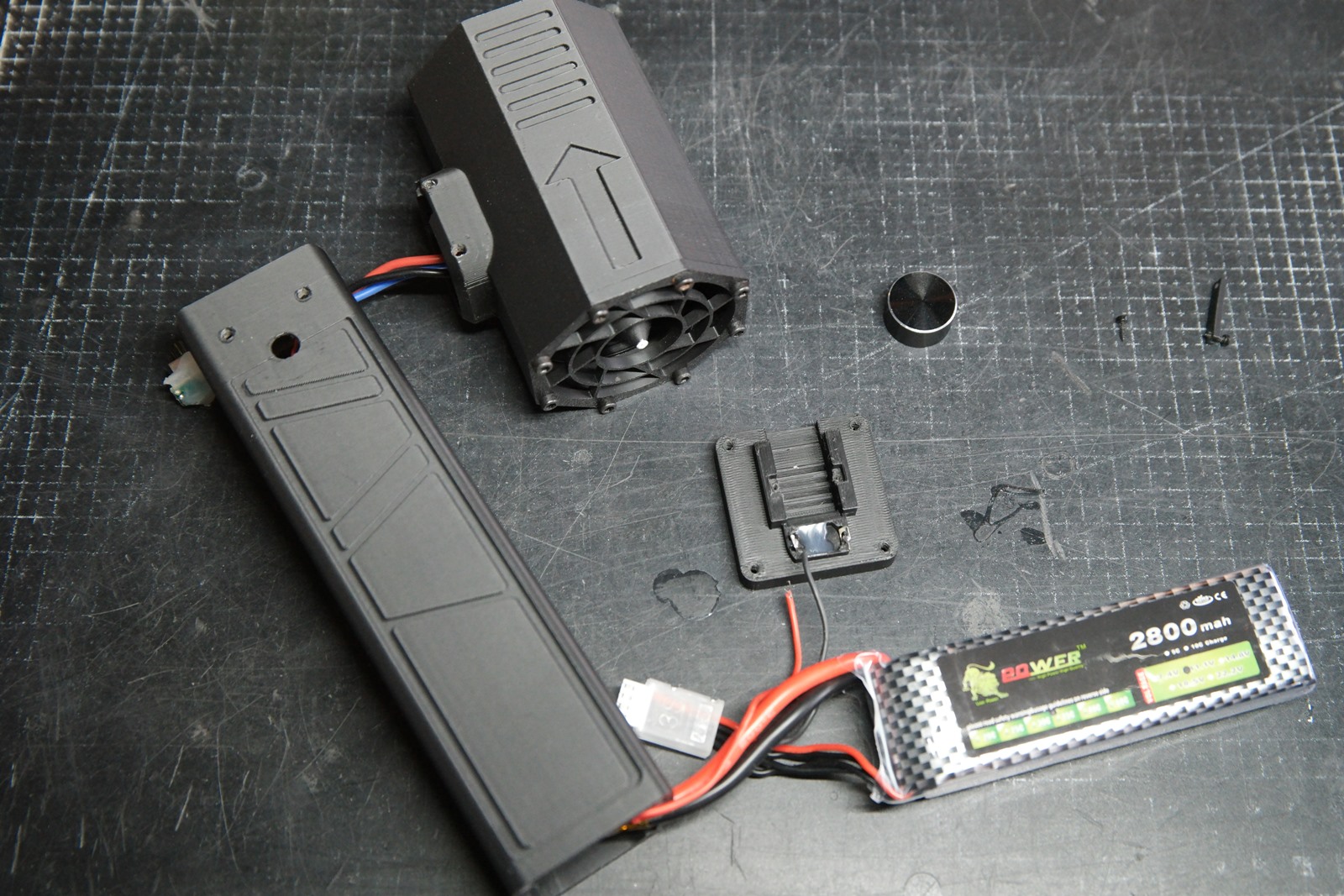

송풍기 분해및 정리

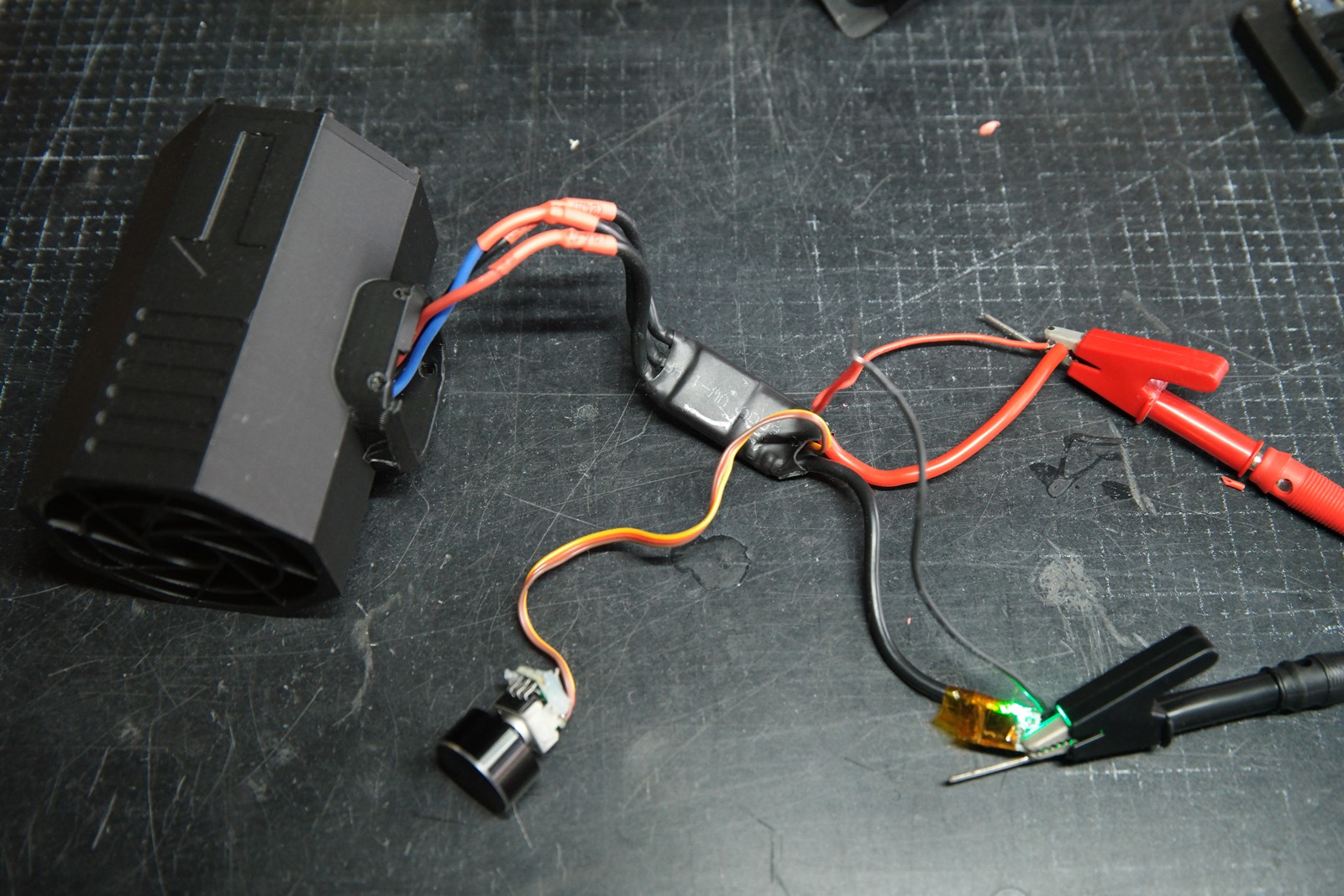

파서에 연결해서 테스트를 해봅니다.
잘 동작하지만, 10A가 훌쩍 넘어가버려 파서의 전류계가 꺼져버립니다.
중방전 배터리팩이 걱정되네요..

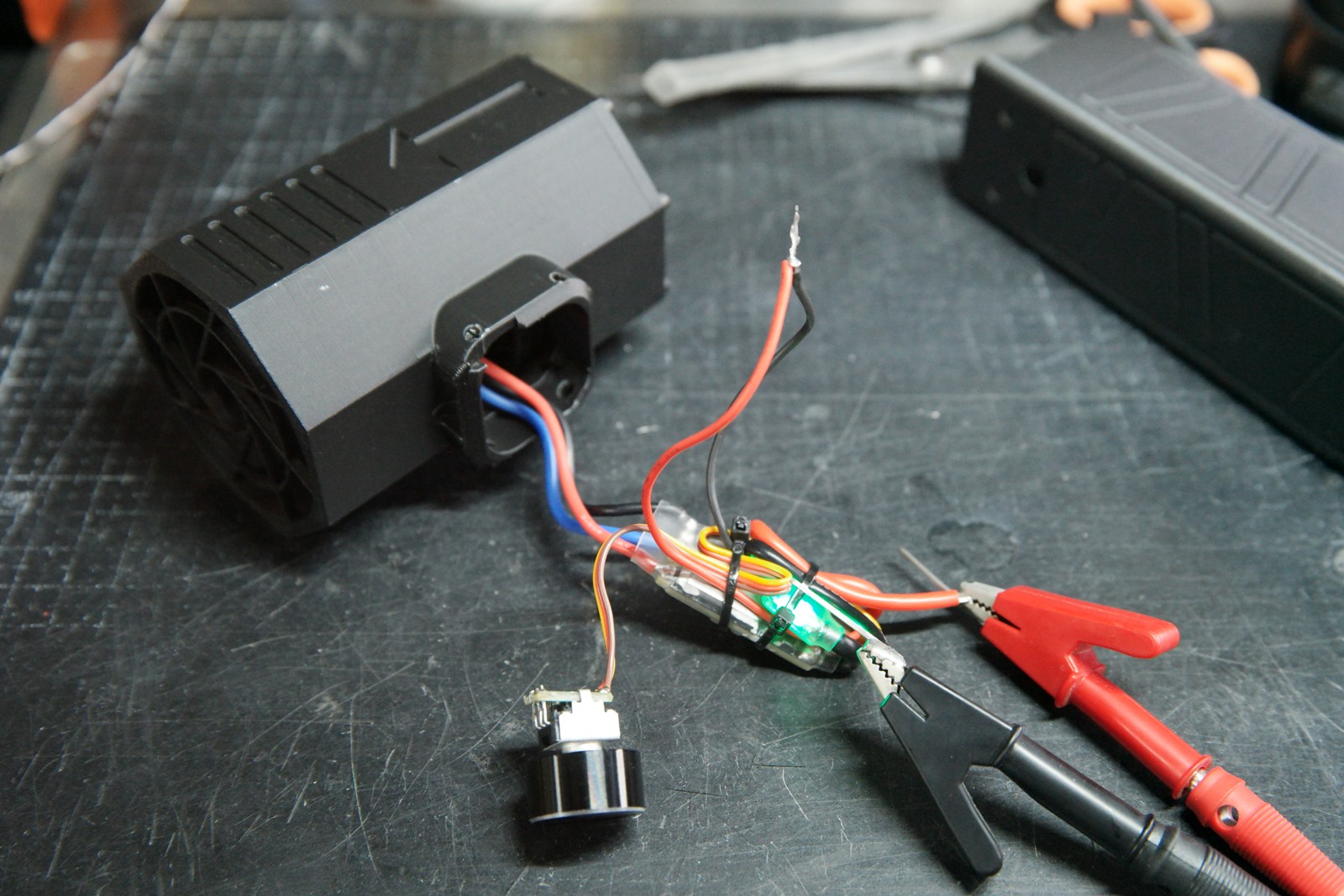

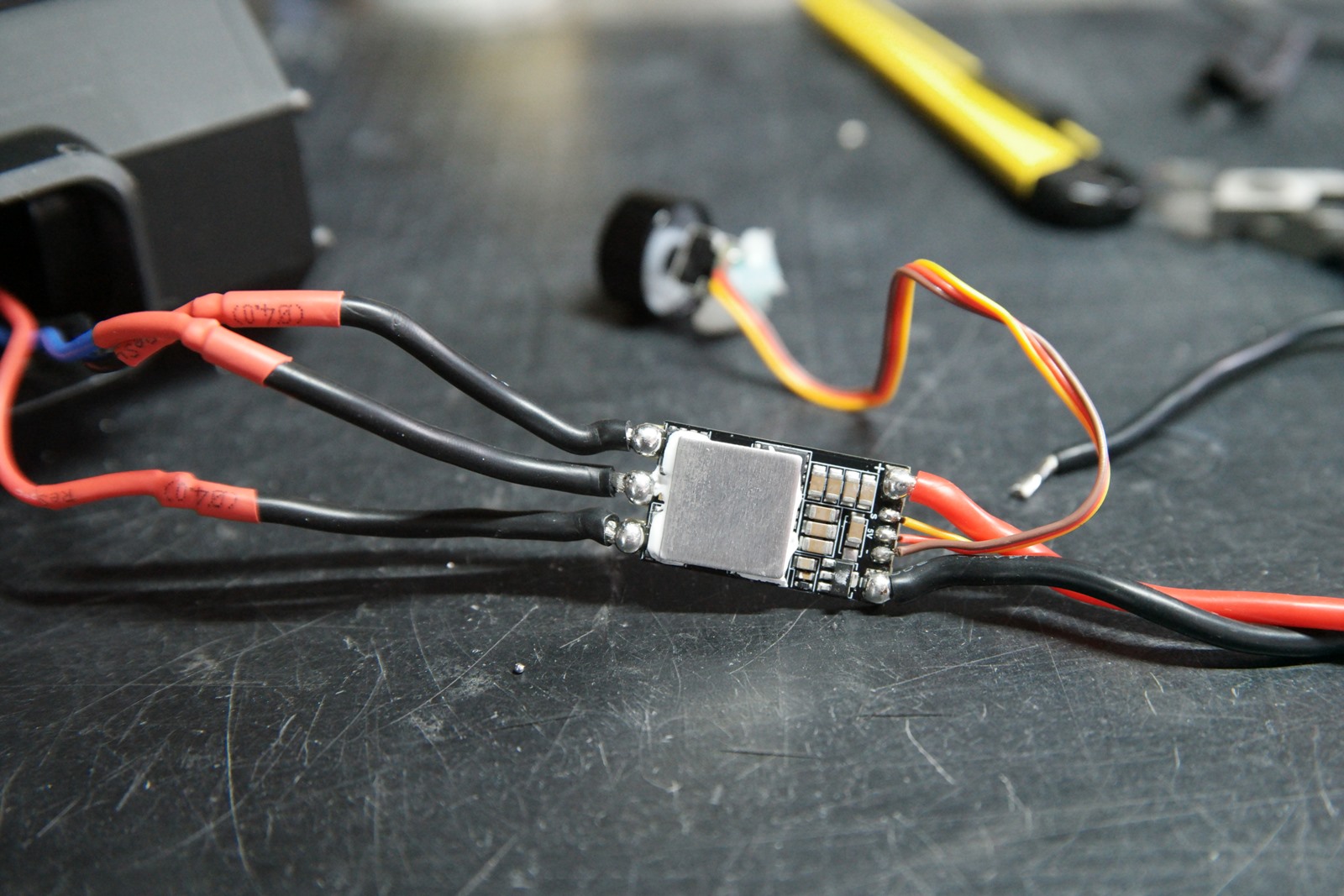

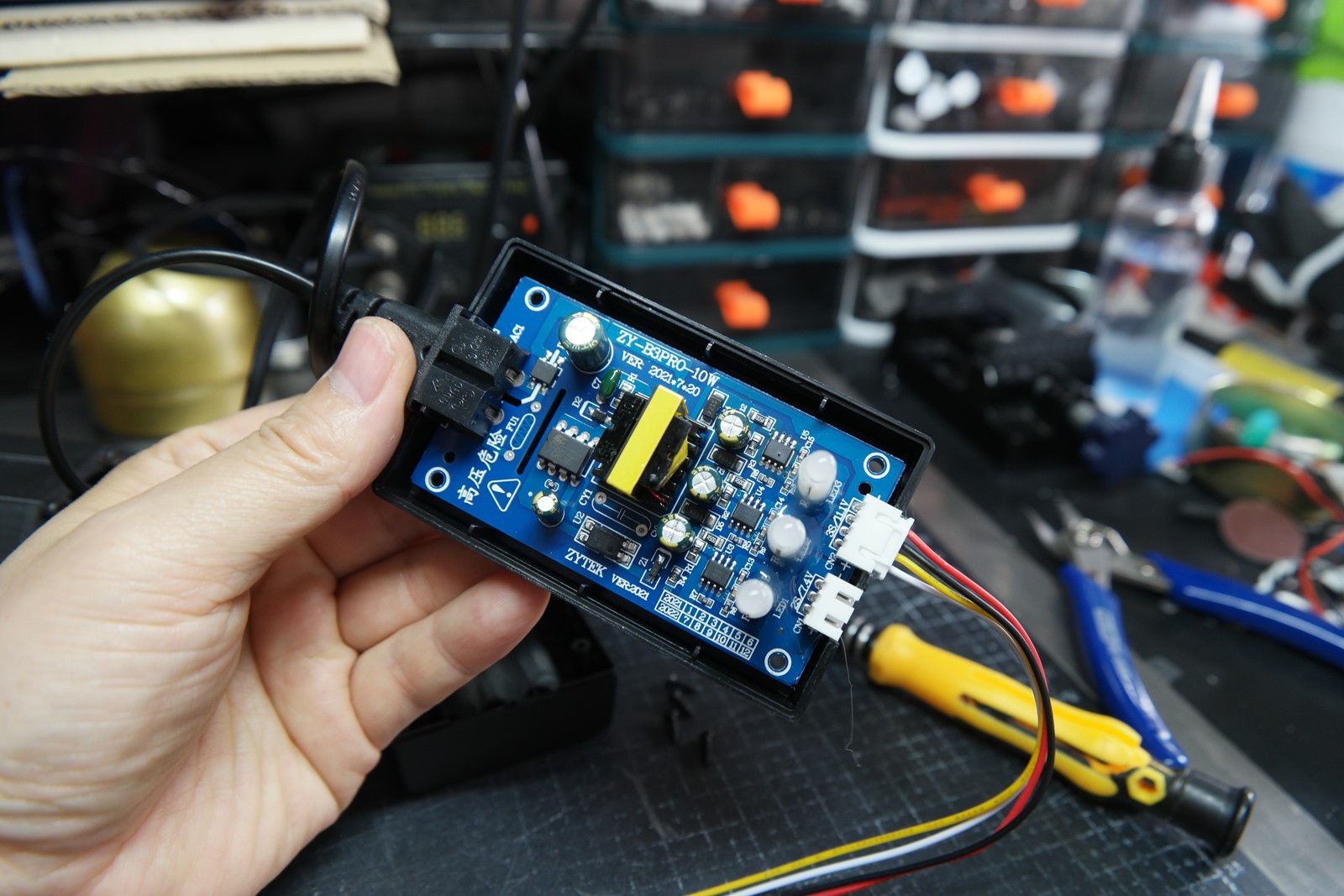

작은 공간에 들어갈 수 있도록 쓸데없이 긴 선들을 정리를 해줍니다.

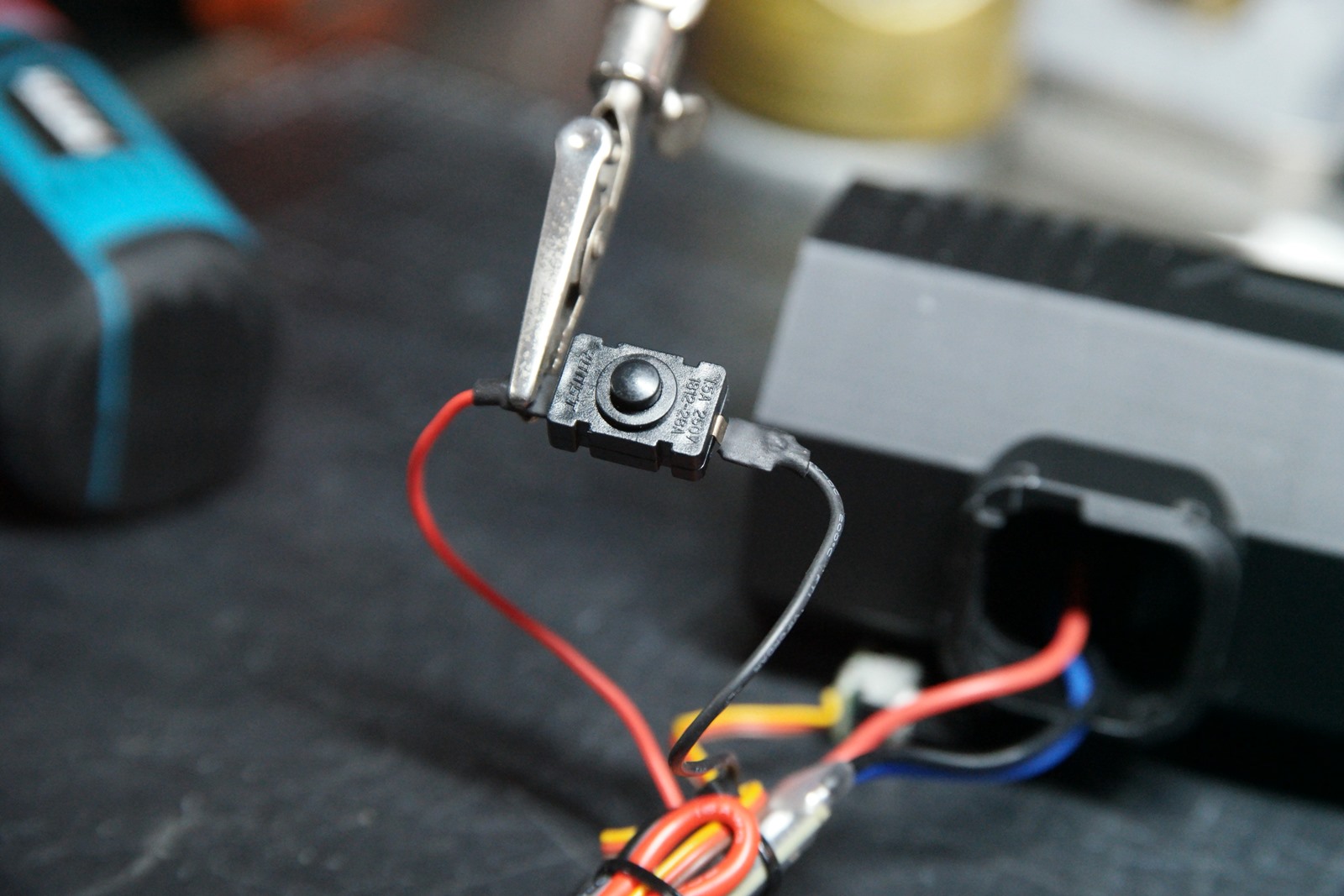

전원 스위치도 기존거는 좀 작은 듯해서 가지고 있던 랜턴 스위치를 연결해줍니다.
배터리 커넥터핀 제작

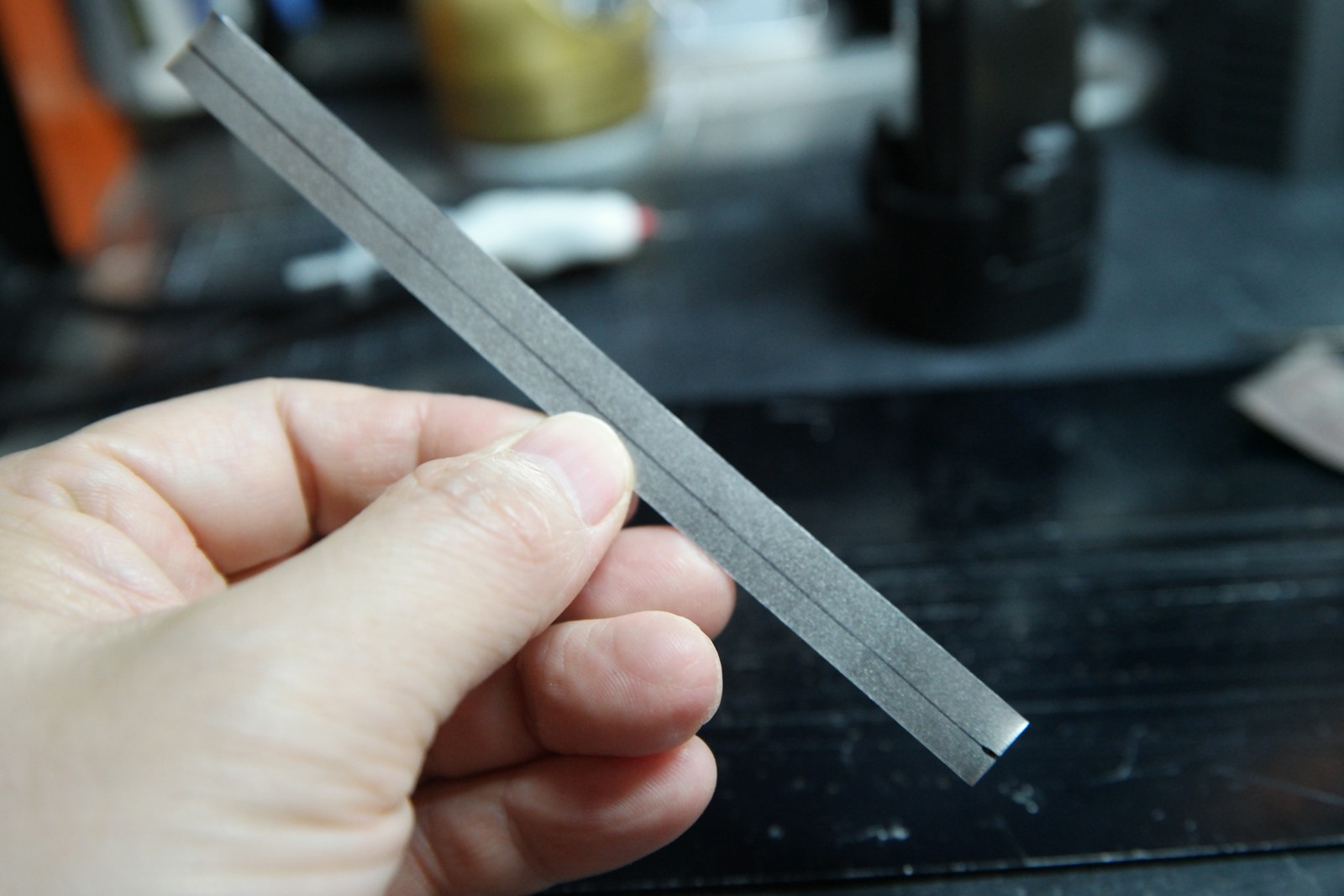

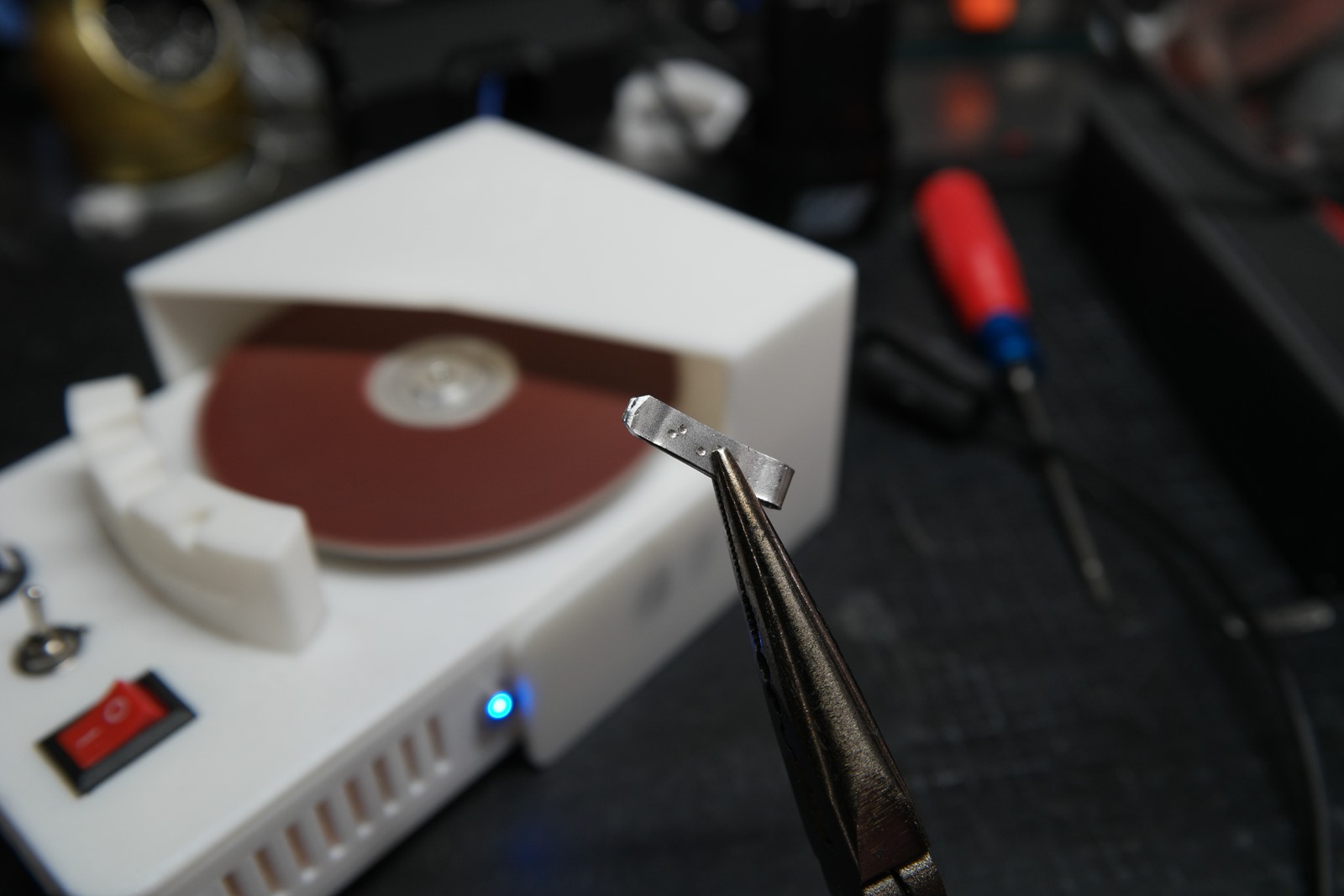

0.3t 도금 니켈을 사용했습니다.
반으로 잘라주고,,,

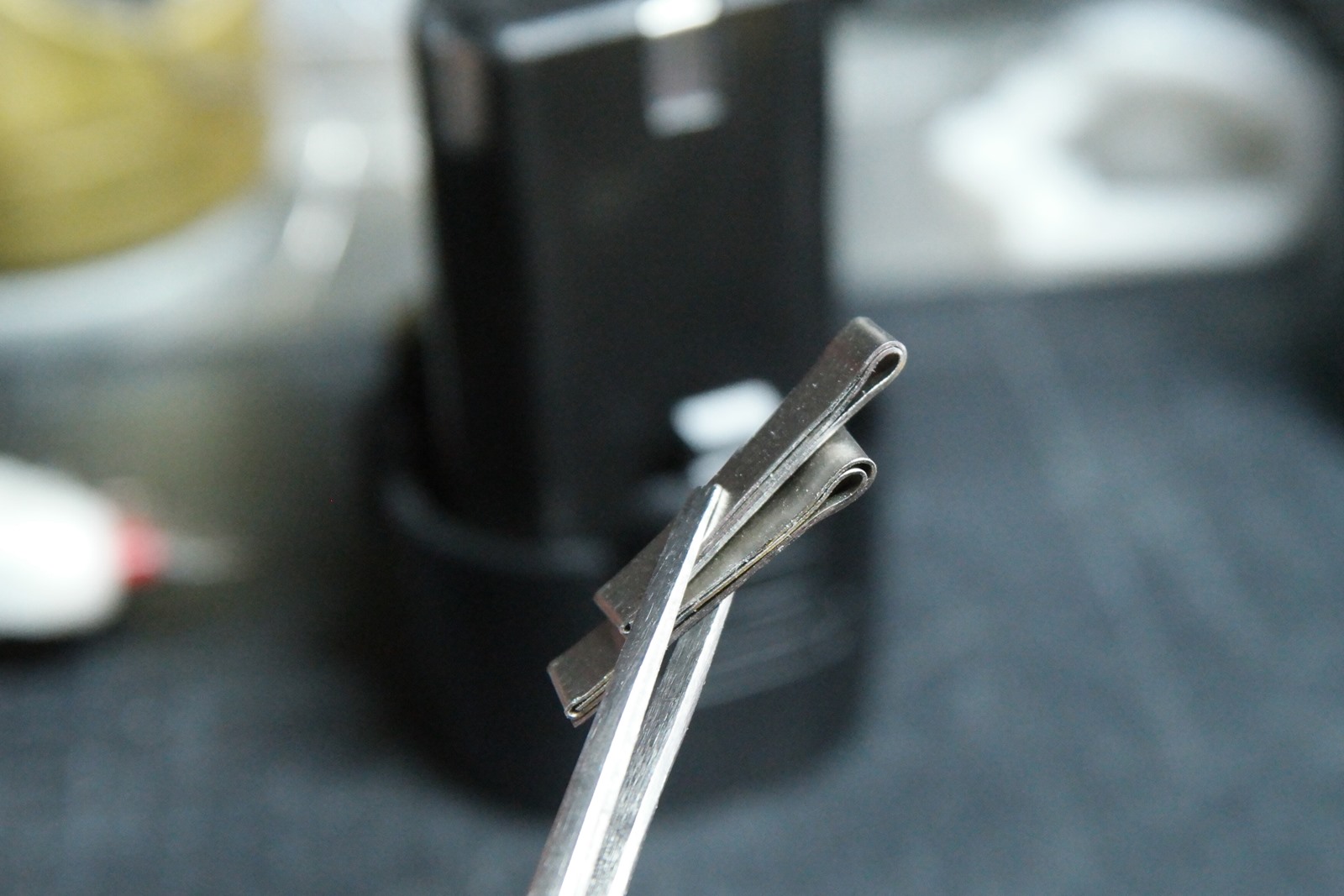

돌돌 3겹정도 말아주었습니다.
끝부분은 일부러 둥그렇게 처리를 해서 접촉불량이 없도록 해주었습니다.
나중에 본체에 끼워넣을때 잘 들어가도록 끝부분을 갈아주었고, 풀리지 않도록 몸통에 스폿도 쳐주었습니다.
출력 및 조립
2시간 남짓 걸리네요..

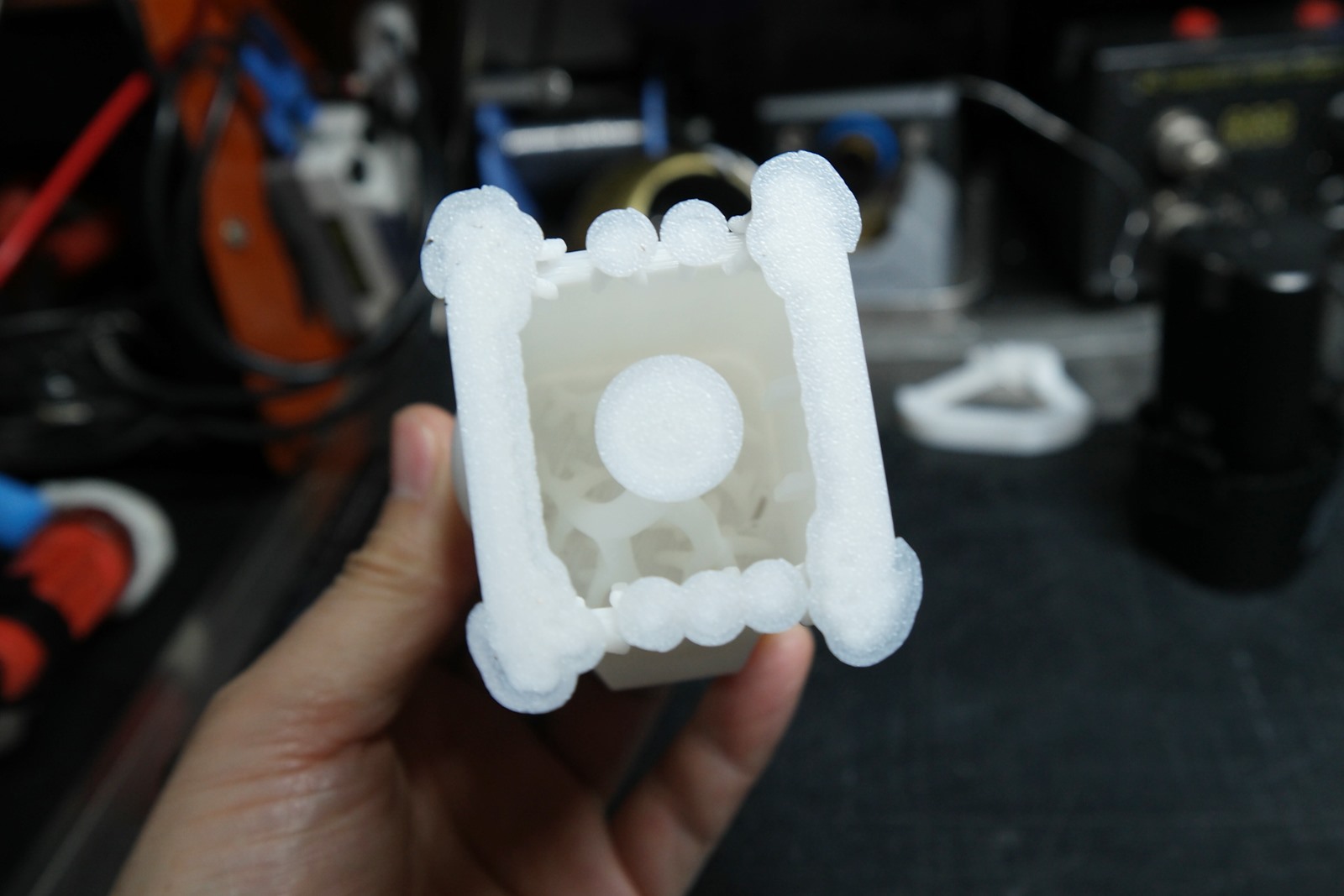

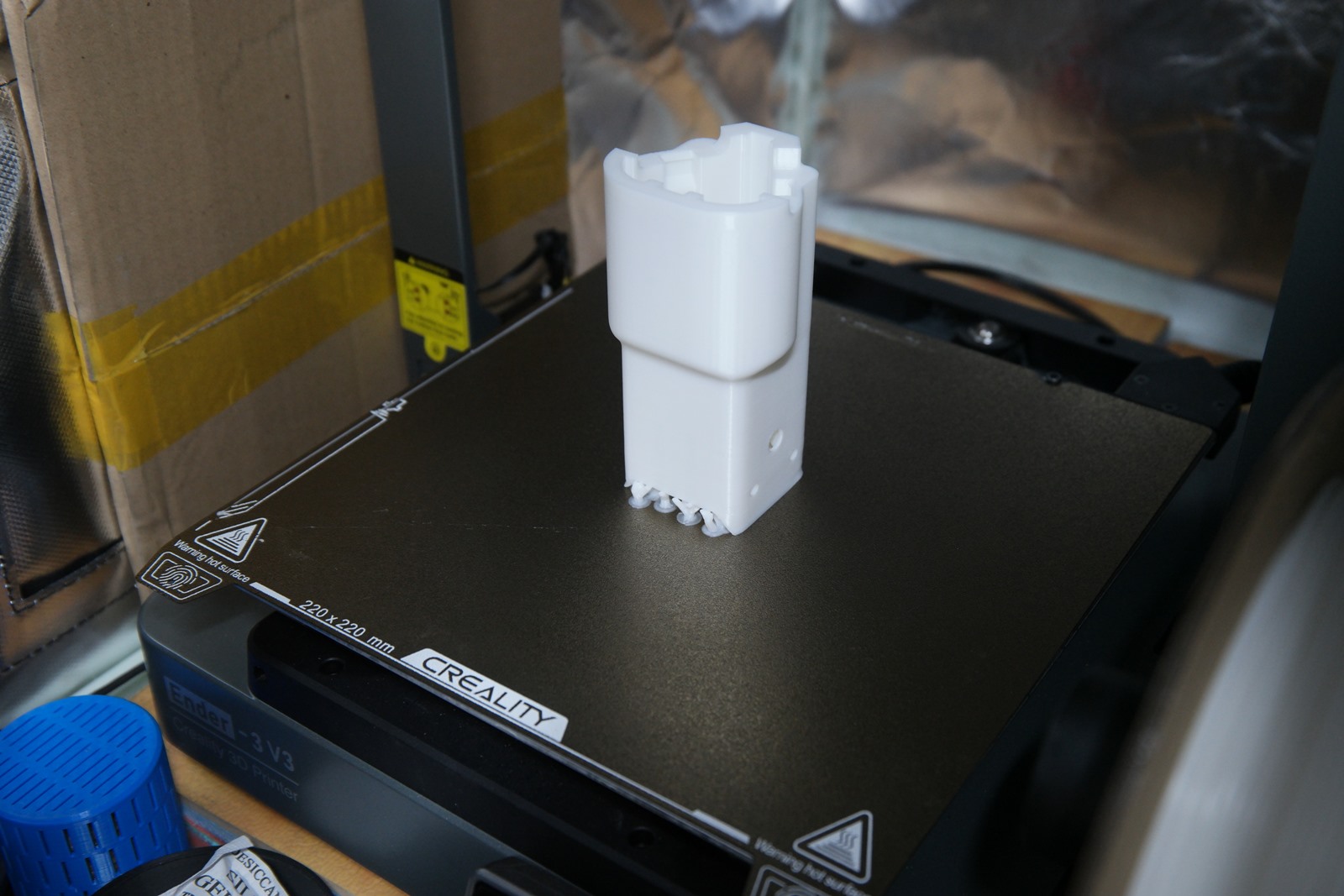

배터리 결합부를 상단으로 해서 아래는 서포트를 이용하여 출력해줍니다.
서포트 제거로 조립을 시작합니다.

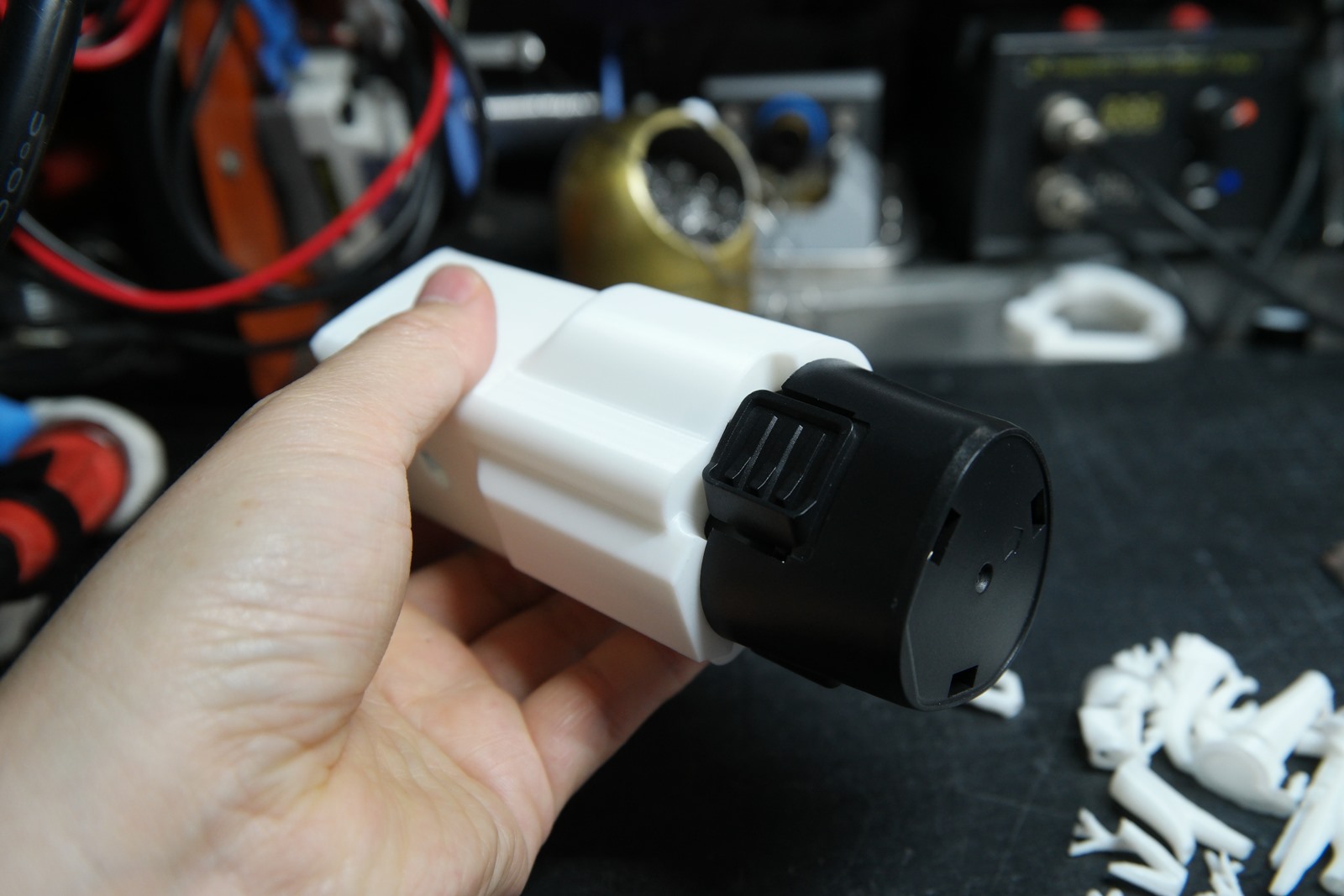

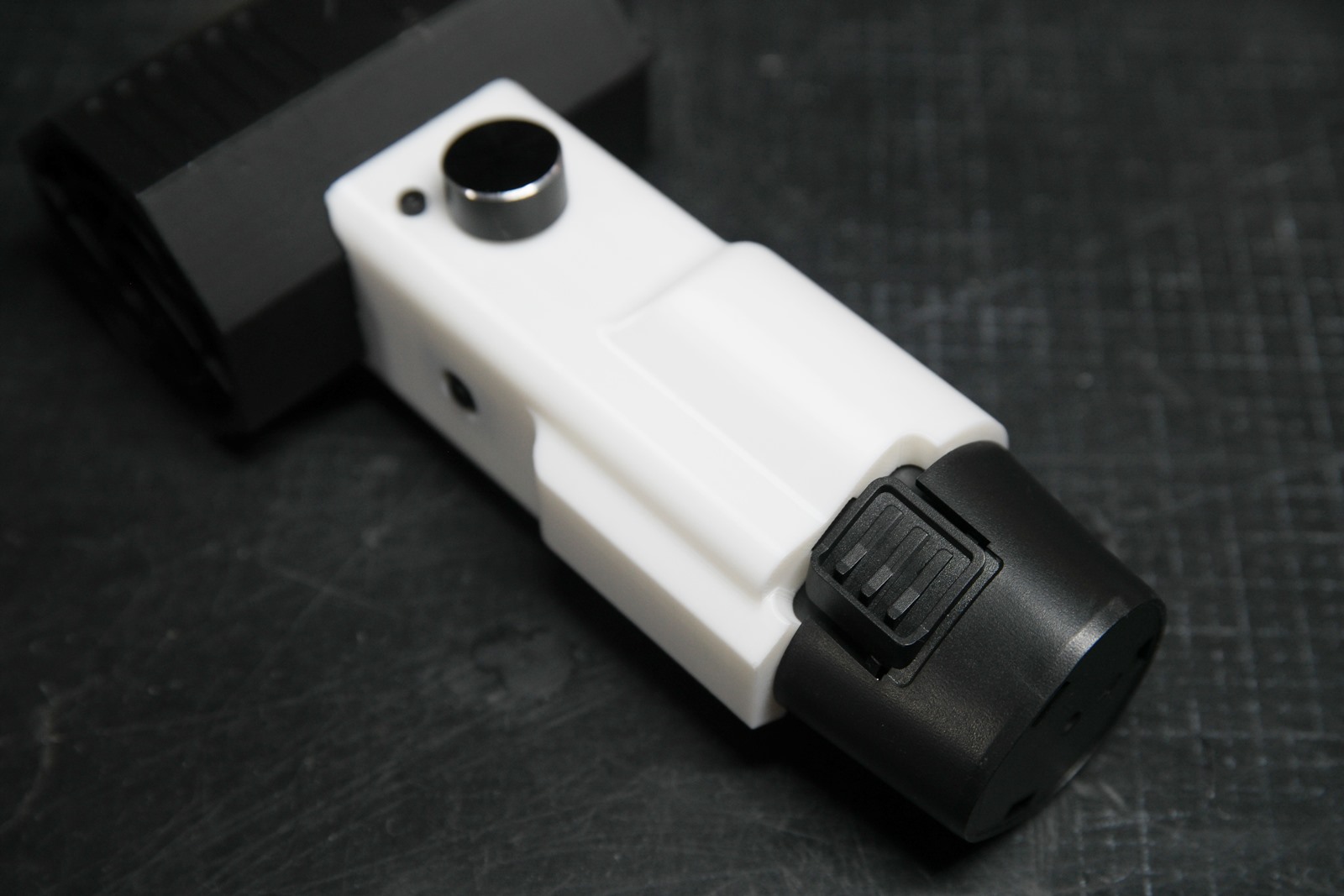

가장 먼저 배터리 부터 꽂아봅니다. 다행이 이격없이 잘 들어맞습니다.
다만 끝부분 마감이 뭔가 울퉁불툴하네요.. 흰색이라 잘 안보이는 게 신의 한수같습니다. ^^;;

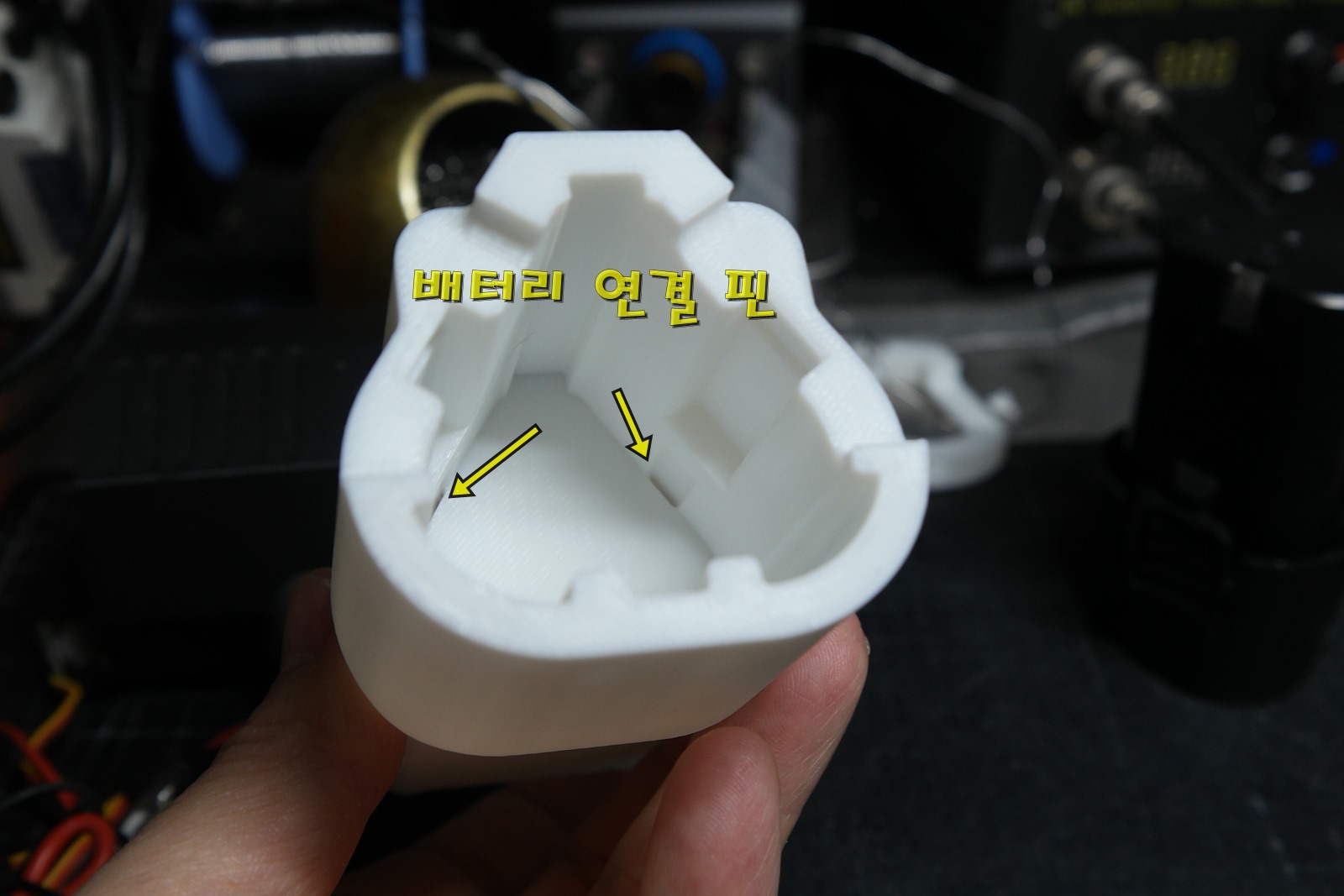

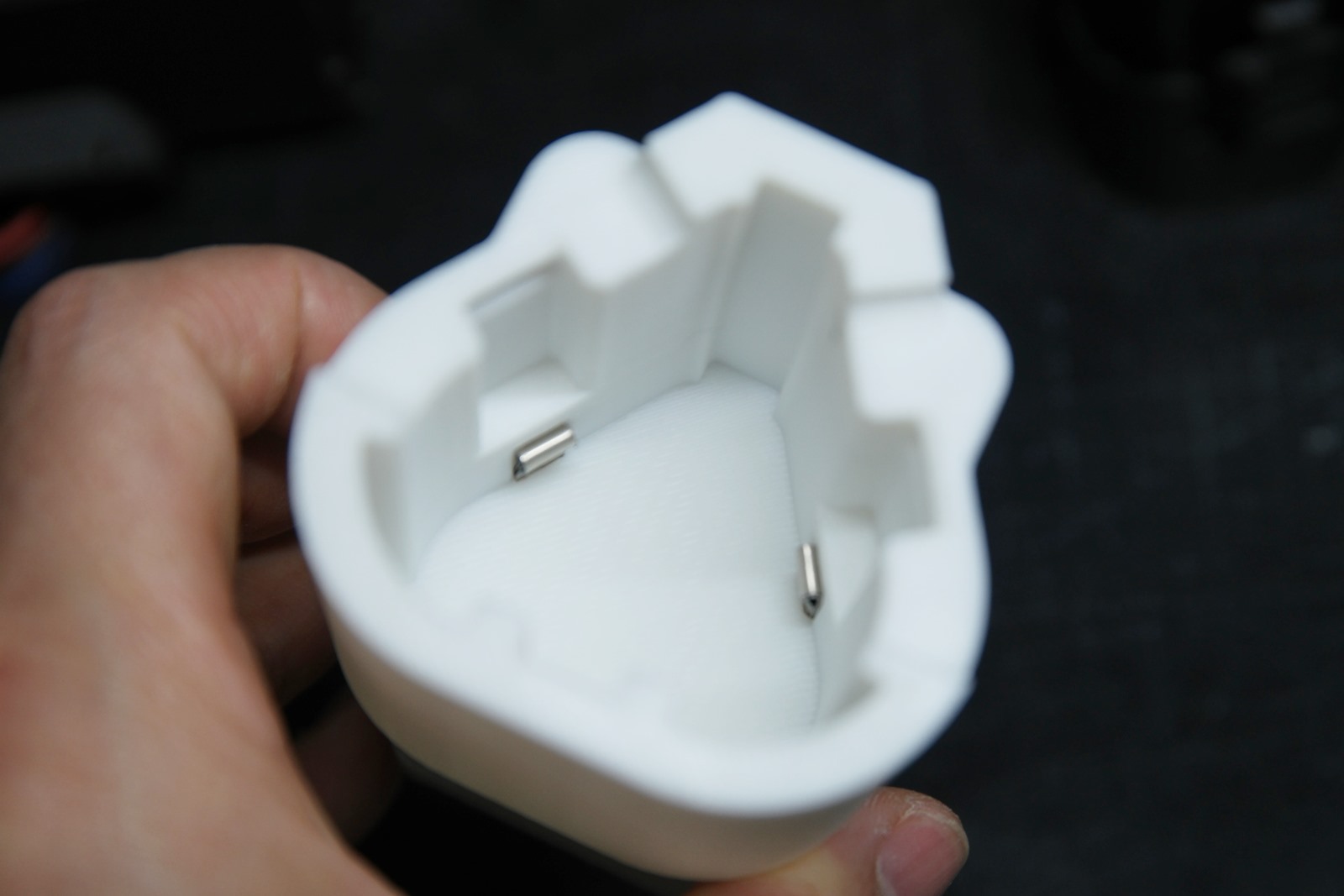

미리 준비해든 배터리 커넥터를 꽂아줍니다.
살짝 라이터나 토치로 가열한 다음에 넣어주었습니다.
핀은 순간접착제로 고정해주어야 열이 발생해도 유격이 생기지 않습니다.

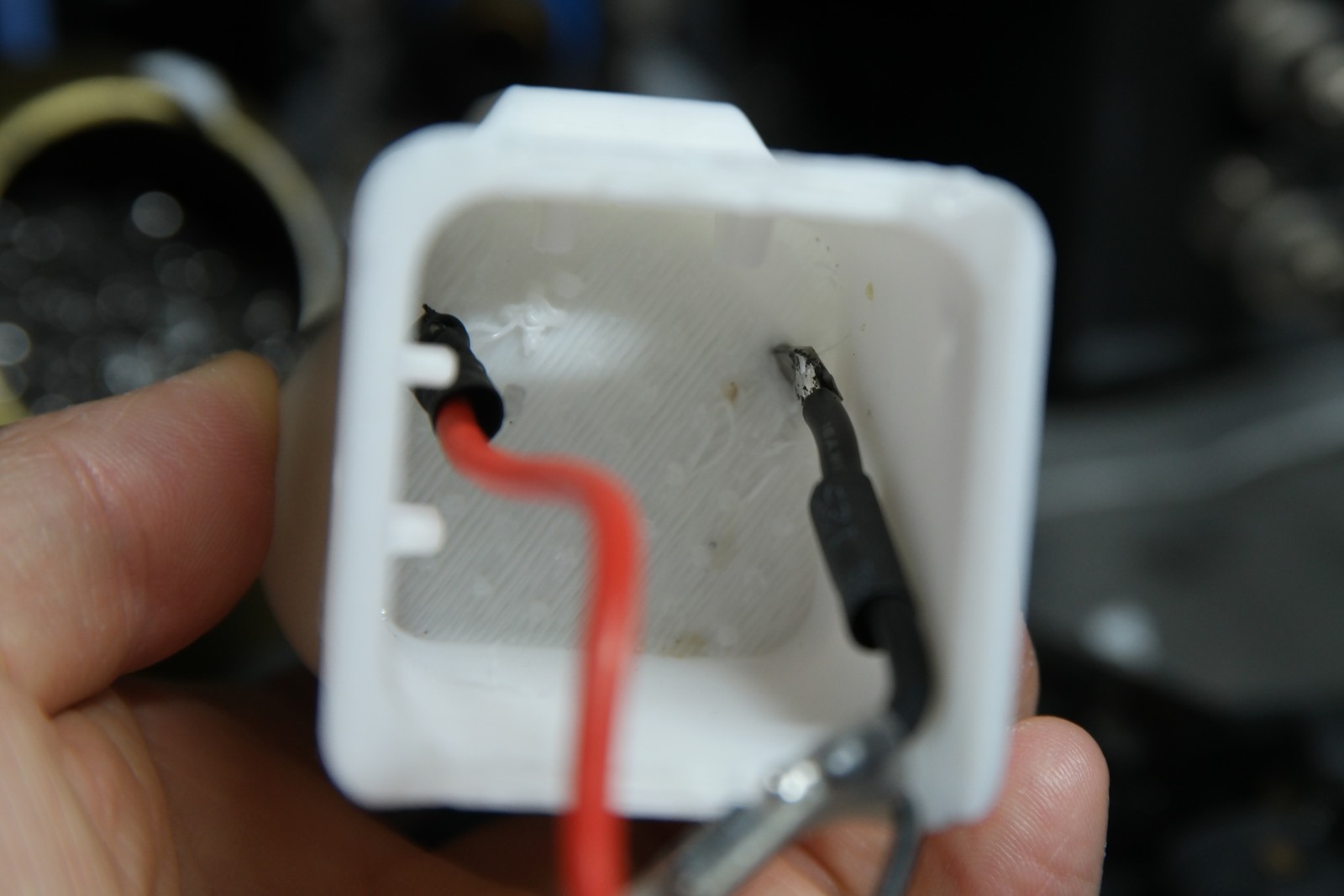

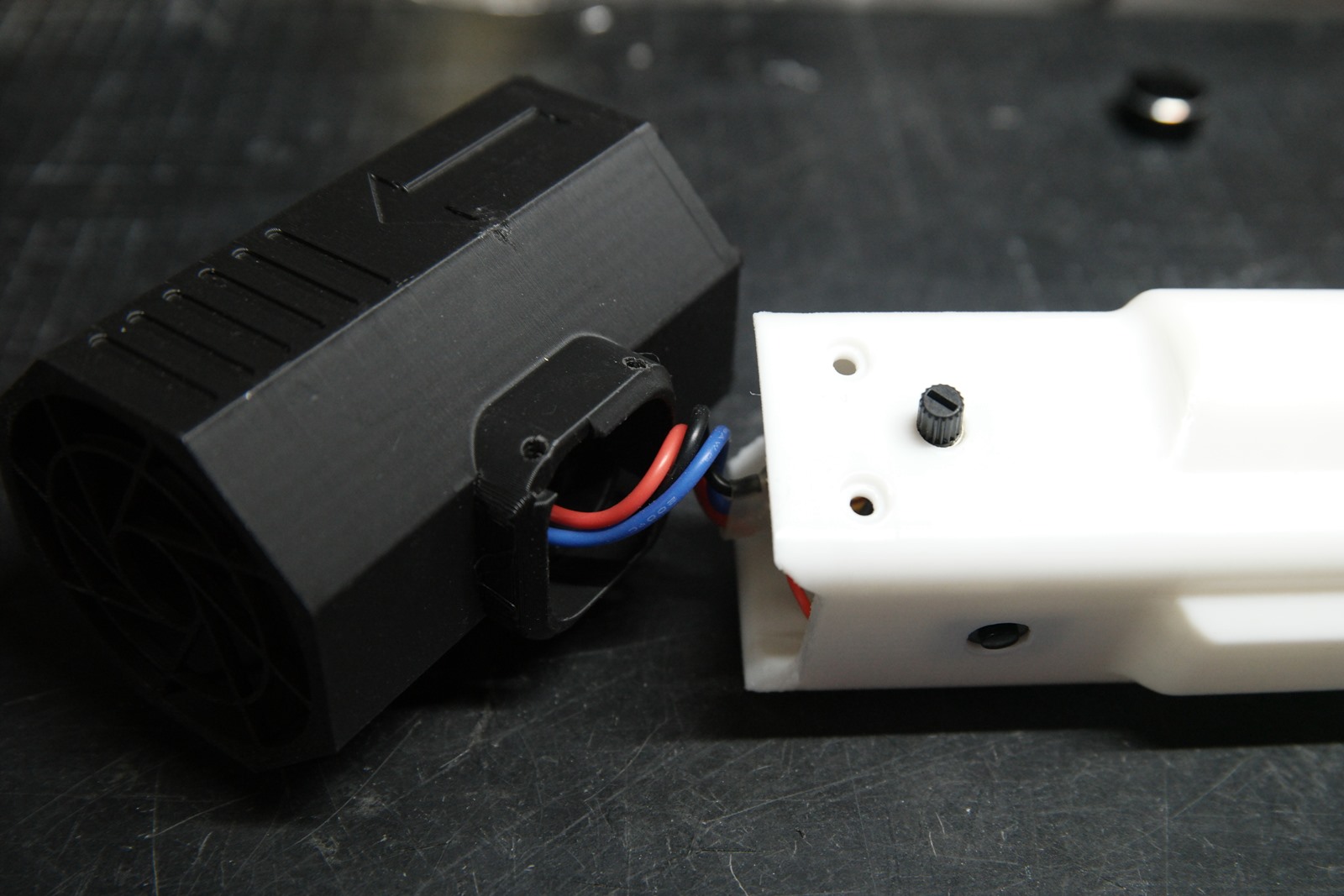

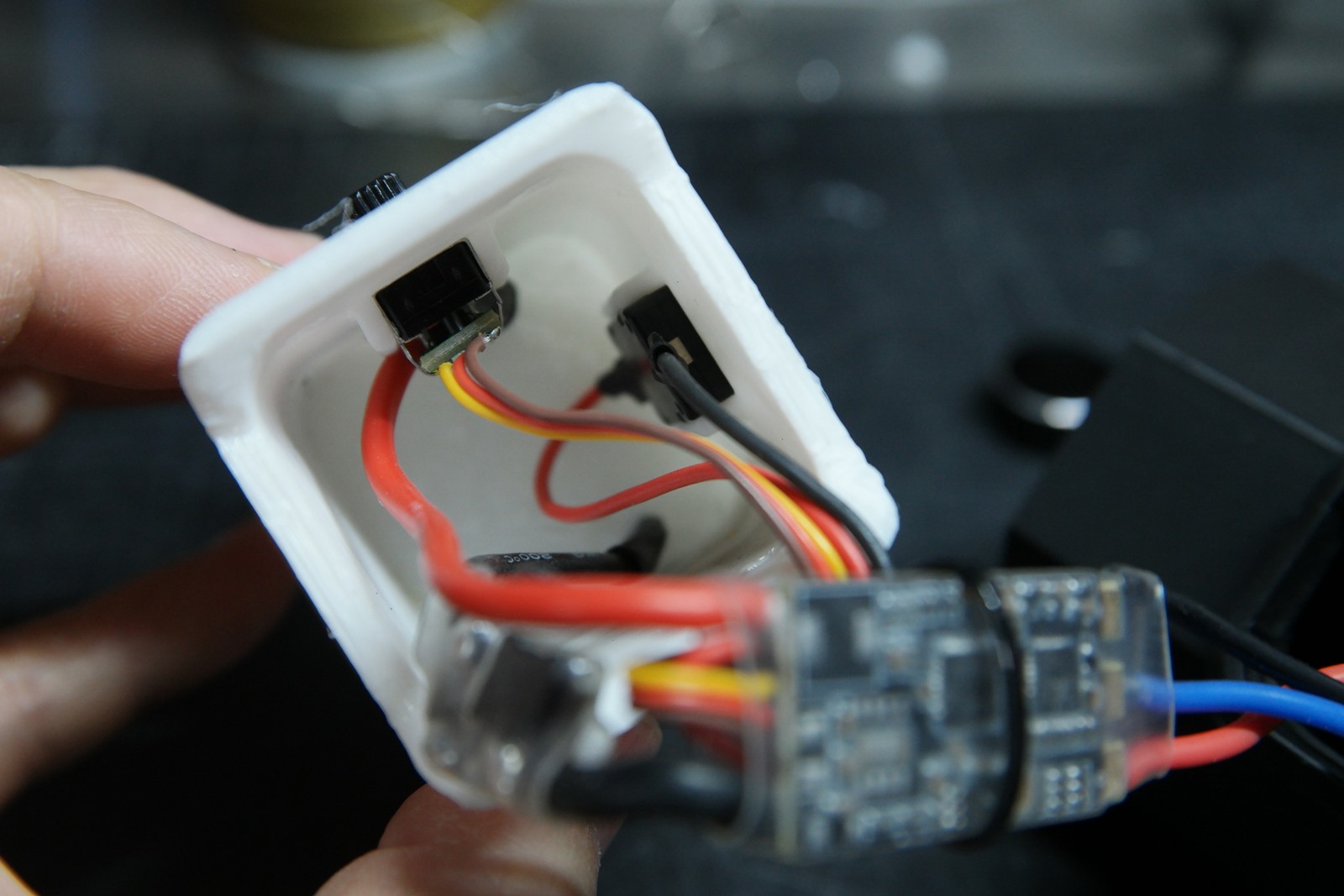

정리해둔 회로의 플러스 마이너스를 핀에 연결합니다.
속도조절 볼륨저항과 랜턴 스위치는 꽂아주고 순간접착제 한 방울만 사이드에 떨어뜨려줍니다.
PLA 순간접착에 무지 강하게 잘 붙네요..

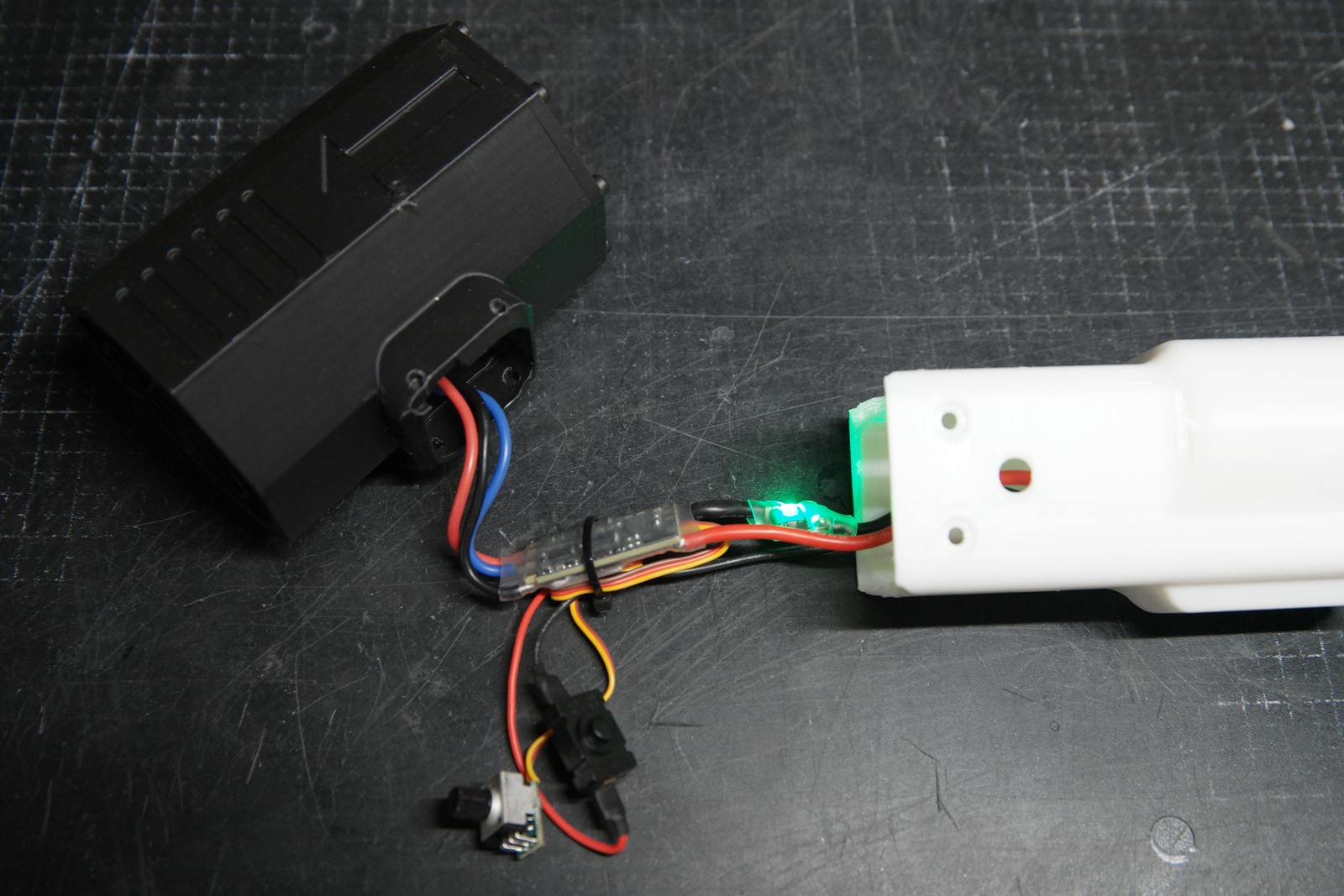

나사로 결합하기 전에 배터리 연결후 동작체크 해보고 이상이 없는지 확인해봅니다.
나사 체결하고 완성합니다.

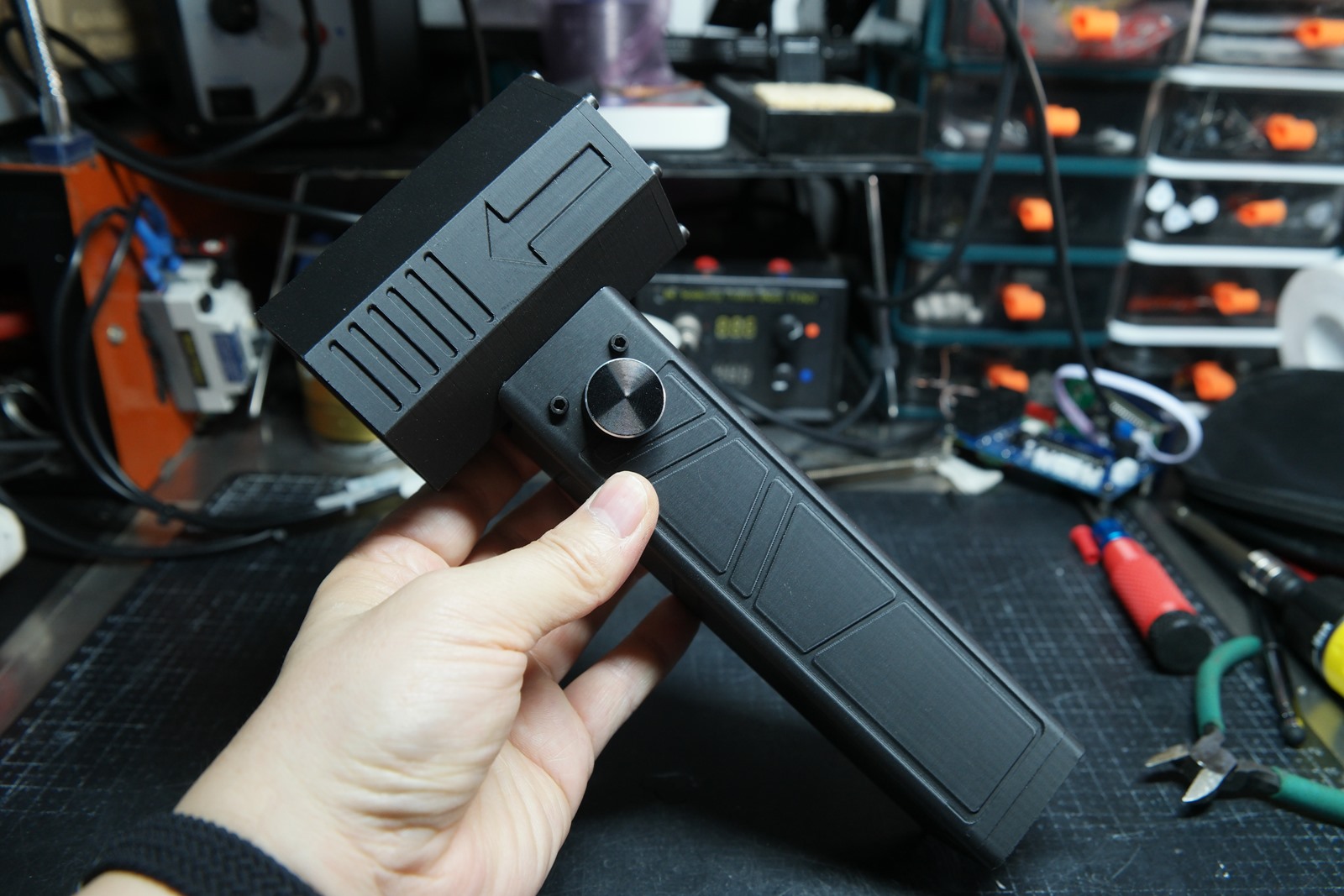

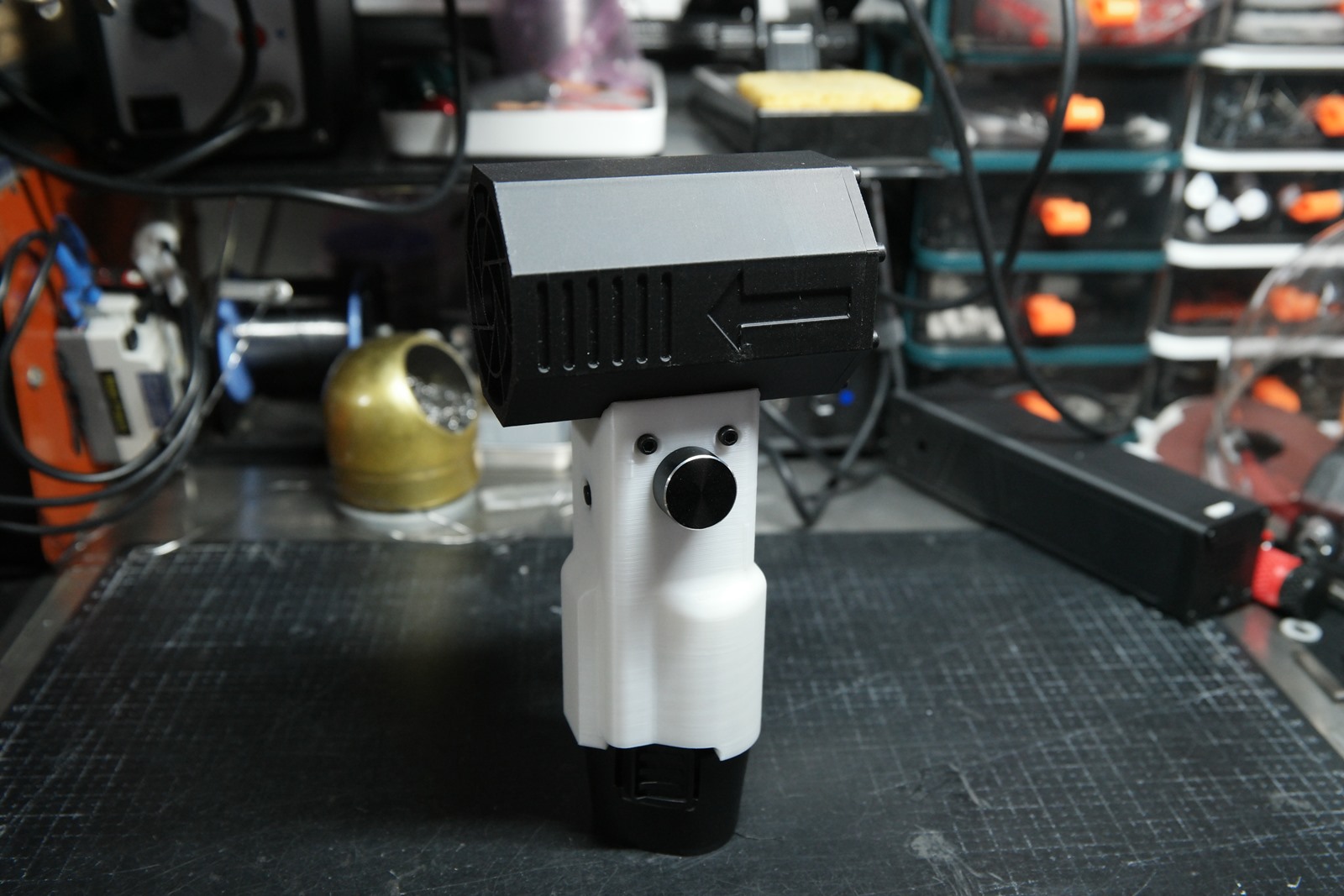

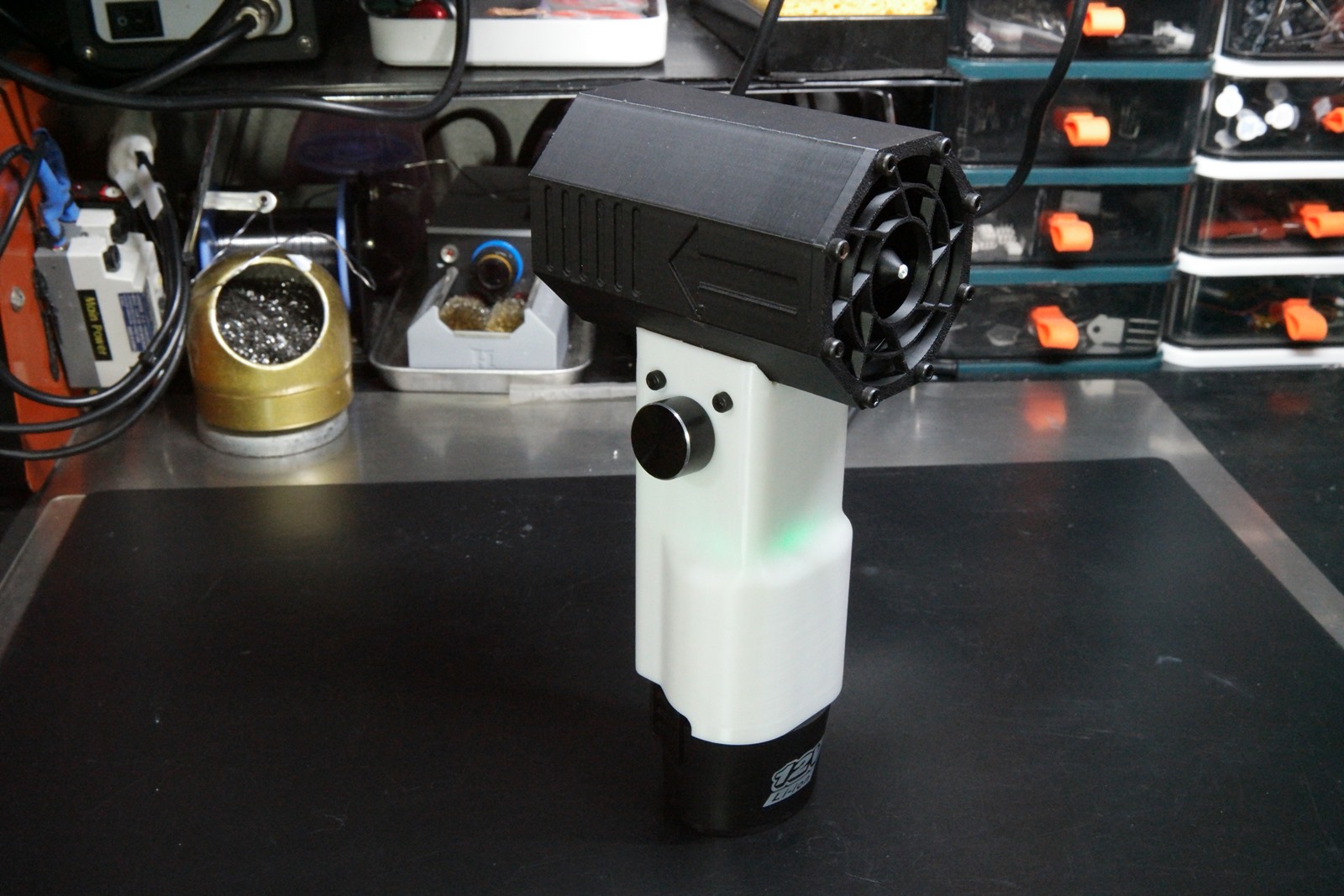

완성샷
간단 동작 영상
사용한 배터리가 중방이라 다이얼 중반부터 소리가 강해지지 않습니다. ㅎㅎ
힐다 그라인더살때 있던 허접 배터리를 꽂으니 꼬래 고방이라고 2/3까지는 올라가는 걸보니 확실히 중방보다 쎄기는 합니다.
그런데 중방배터리도 다이슨 송풍기보다 더 쎈듯하고 고주파 소음까지 커 집에서 사용하기는 무리가 있을정도라 당분간 굳이 방전량이 높은 배터리를 찾지 않더라도 이대로 사용할 수 있을듯 합니다.
추가 테스트 : 다이슨 V6 와 비교
확실히 다이슨 V6보다는 풍속이 강합니다. 물론 "제가 직접 제작한"의 조건이 있기는 합니다.
STL파일
바디의 마감도 배터리 체결시 이질감을 없애는 방향으로 손봐서 다시 올렸습니다.
후드추가했습니다만 풍량이 너무 강해서 별 의미가 없네요..
지금도 충분히 강하지만, 마침 SONY VTC4 배터리와 모스펫 2개버전의 보호회로를 이용하여 추가 배터리를 제작하여 테스트해보고 결과를 덧붙힐 생각입니다.
감사합니다.
+
