[의뢰품] 0.3t 스폿가능한 AC 1.5KVA 스폿용접기 제작스케치 및 테스트!!

글: HooneyPaPa 2021. 6. 19.
반응형







들어가면서...




이 글은 의뢰품 관리를 위한 페이지입니다.

6호기 이후 제작하는 스폿용접기는 모두 같은 디자인으로 만들고 있습니다. 의뢰제작은 상시로 진행은 어렵고 수지형 1.5KVA 변압기를 보유하고 있을 때 아름아름 진행하고 있고, 부품 수급하고 실제작하는데 보통 일주일 정도 걸립니다.

중간보고를 위한 성격의 글로 자세한 제작기는 기존 글과 대동소이합니다.

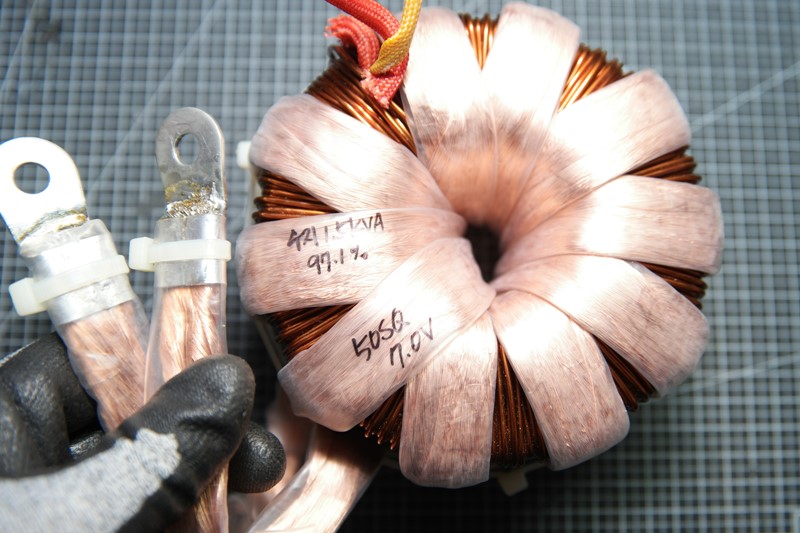

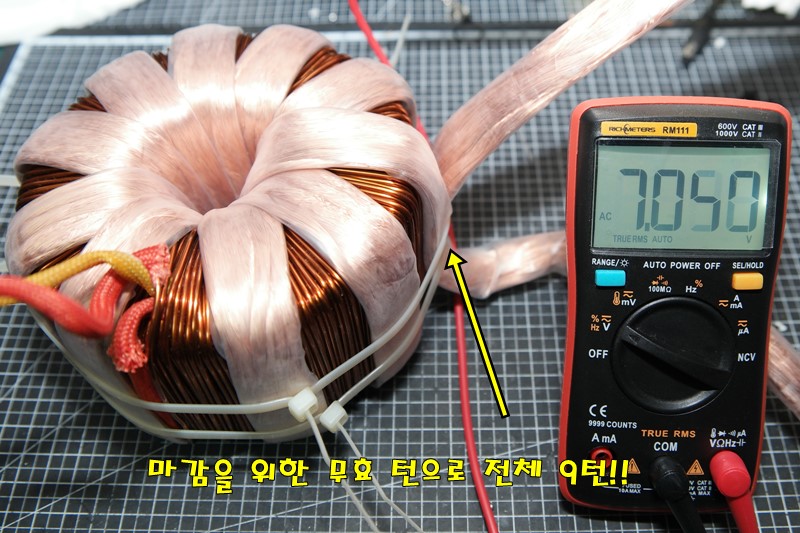

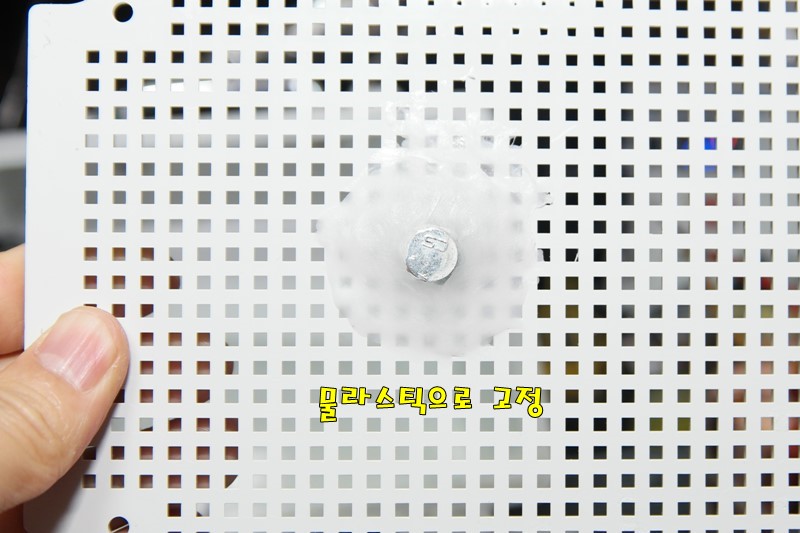

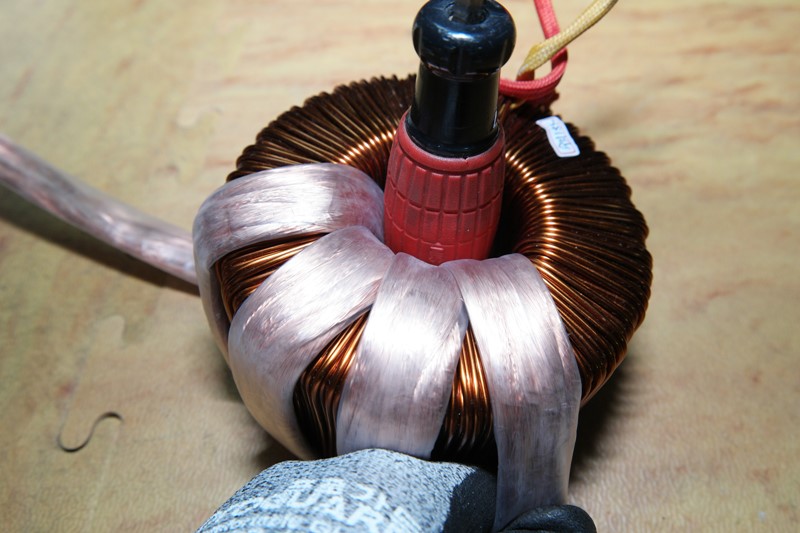

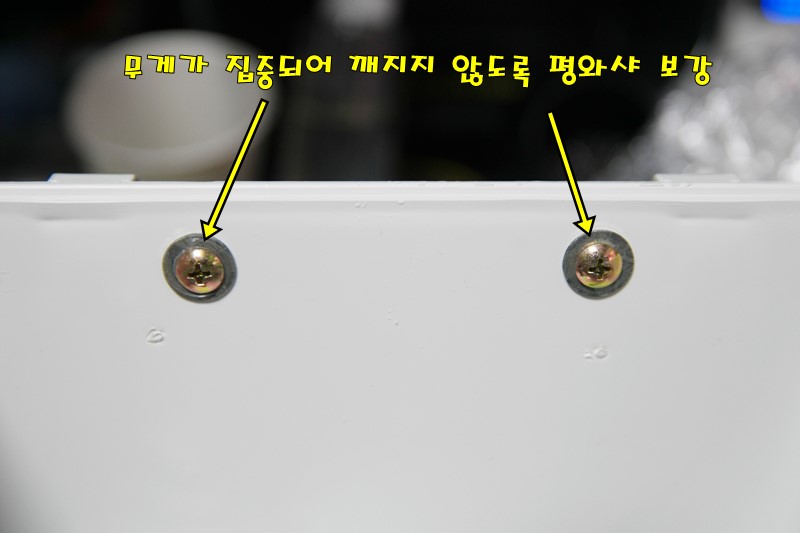

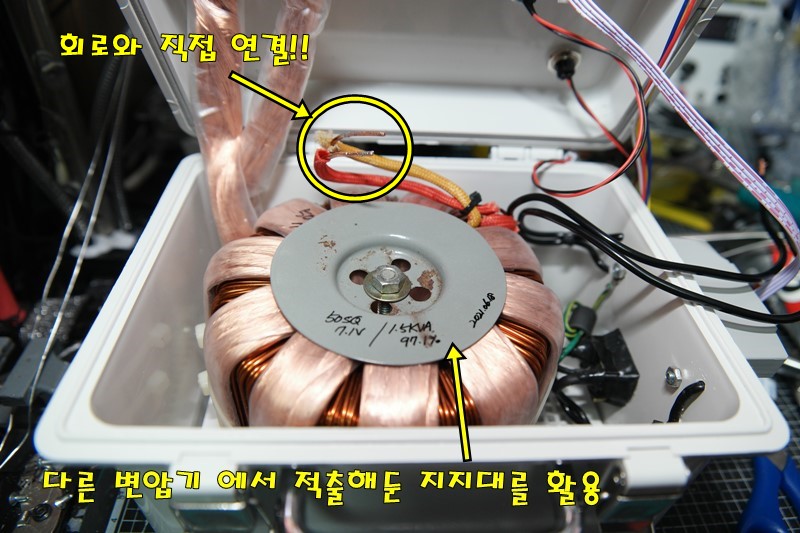

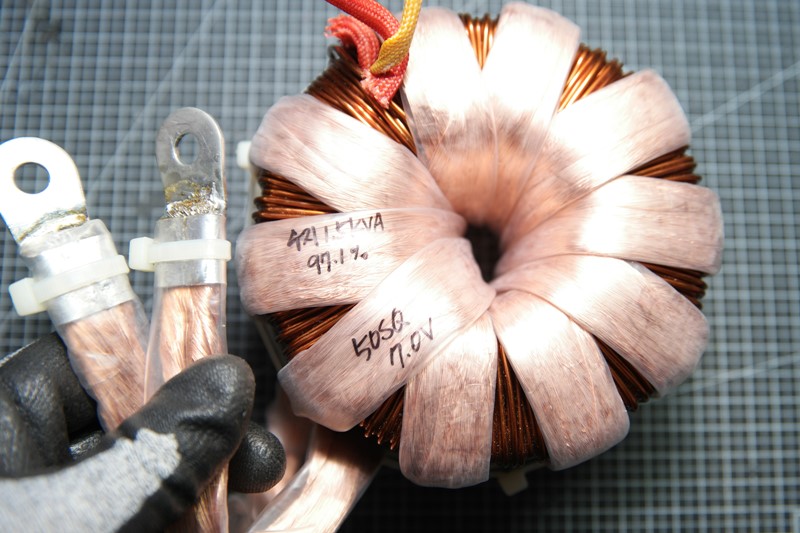

케이스 가공관련하여 일부 사진으로 남기지 못한 부분이 있으며, 핵심 작업인 코어제작과과 설명이 필요한 부분을 첨부합니다.

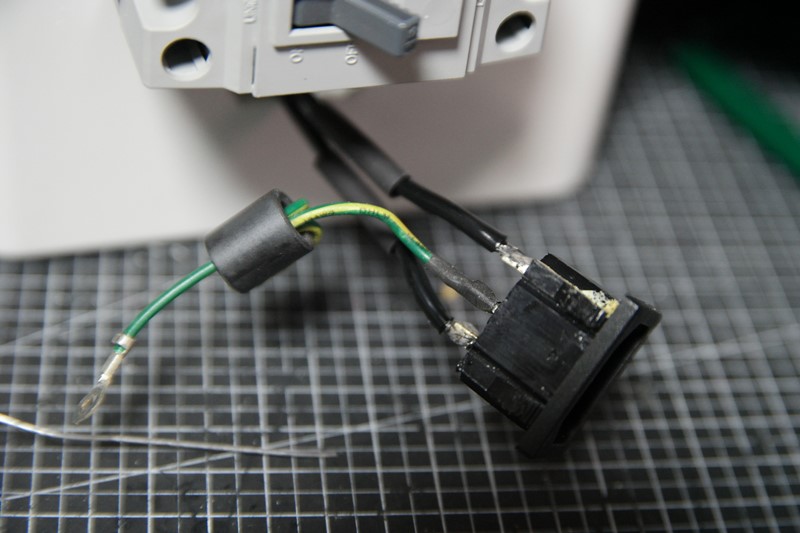

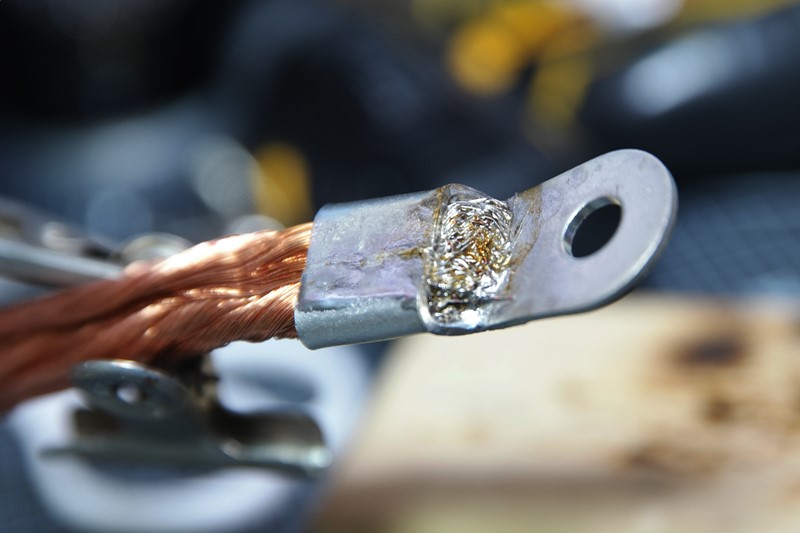

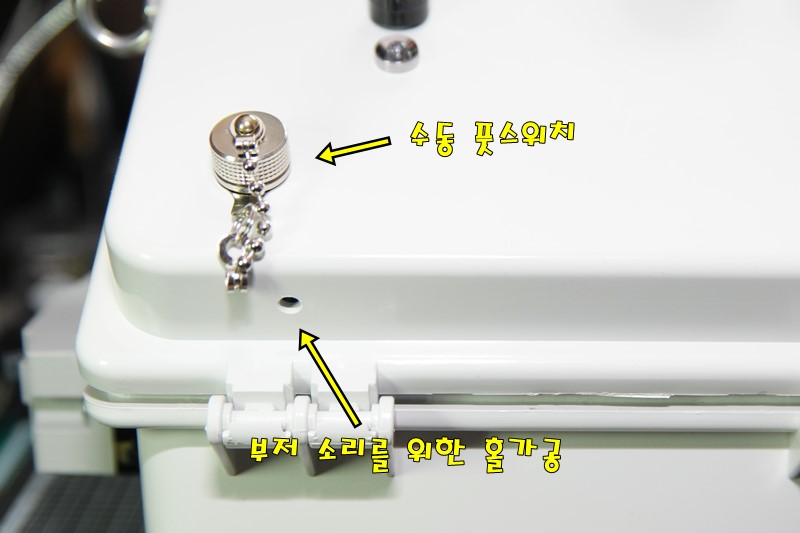

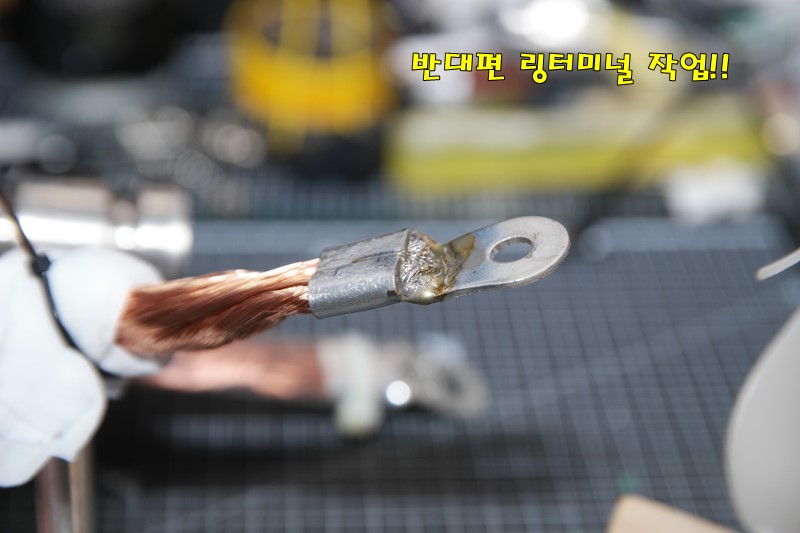

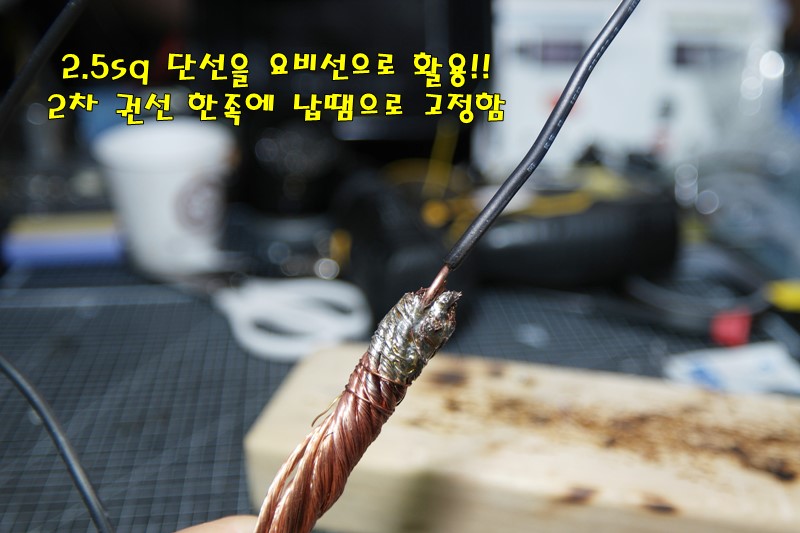

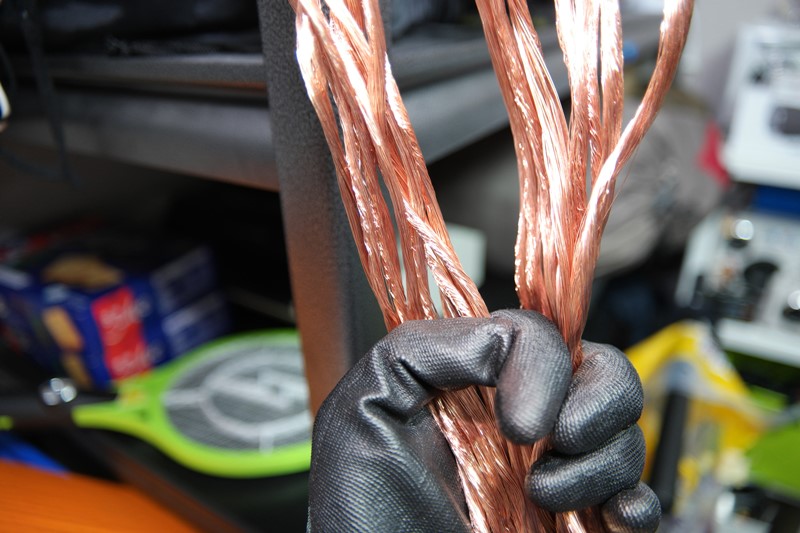

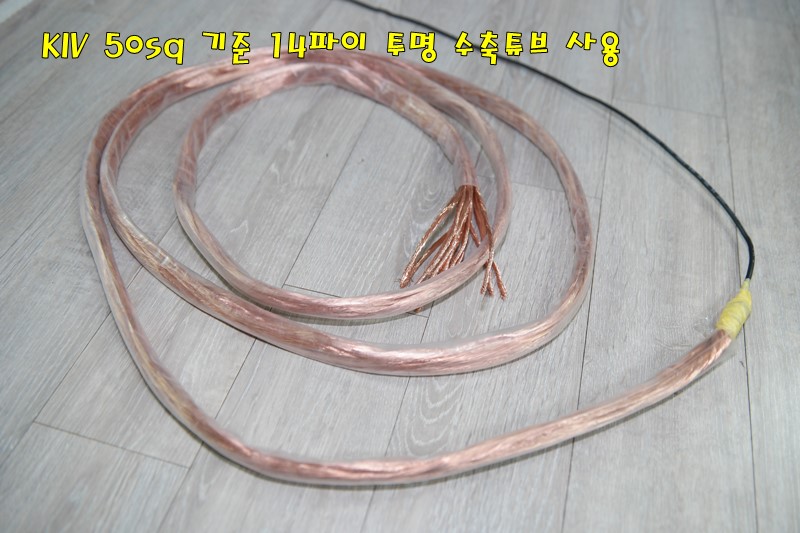

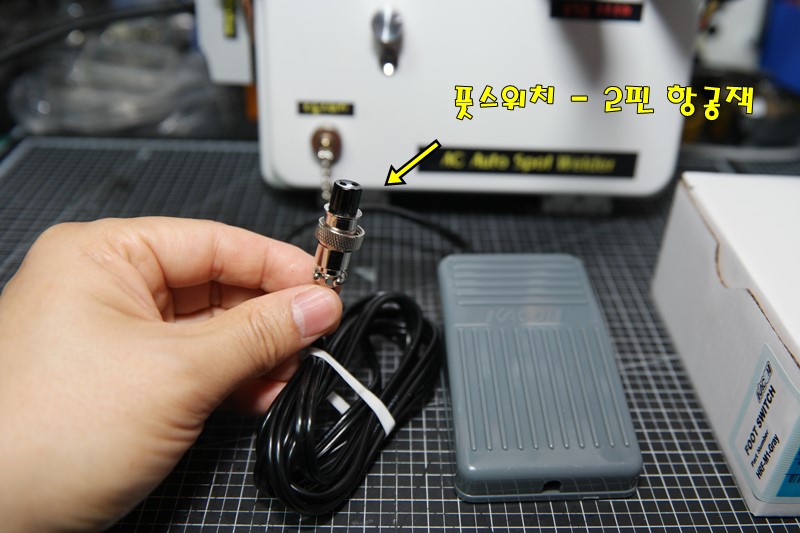

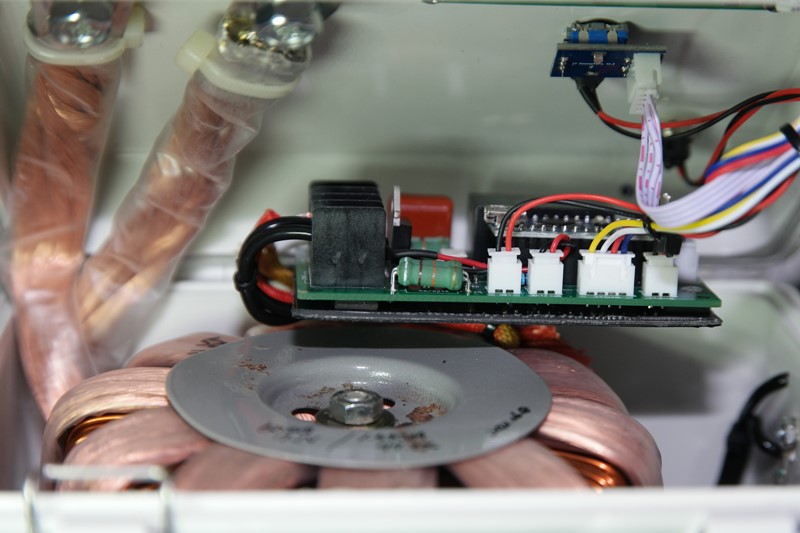

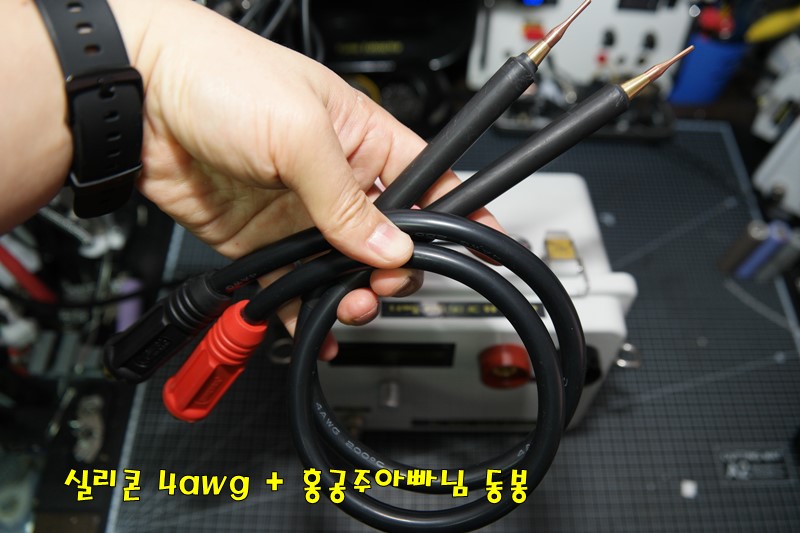

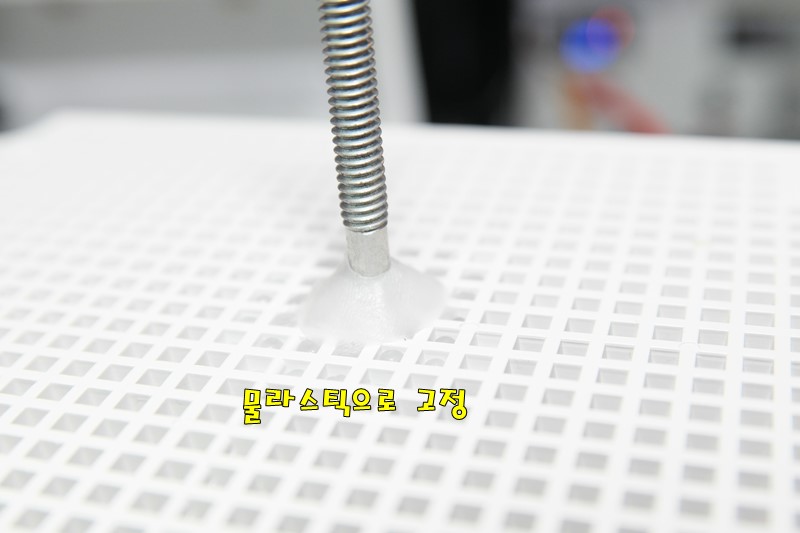

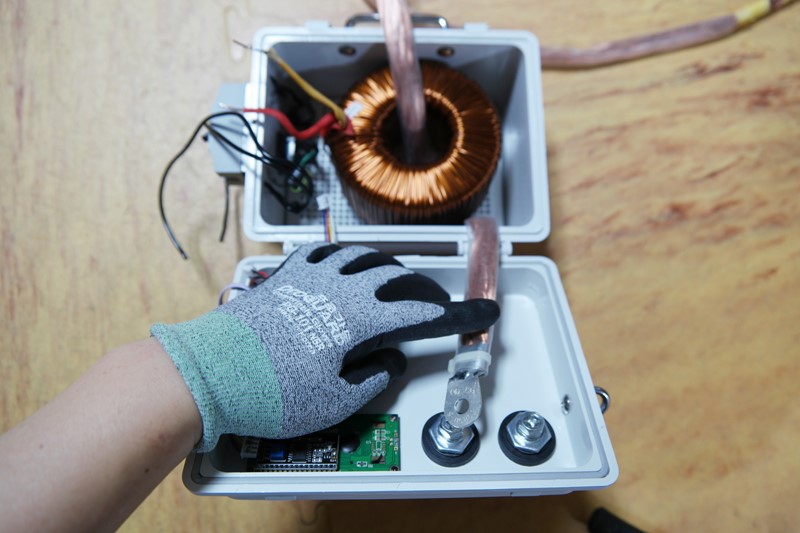

제작 로그









반응형

















반응형

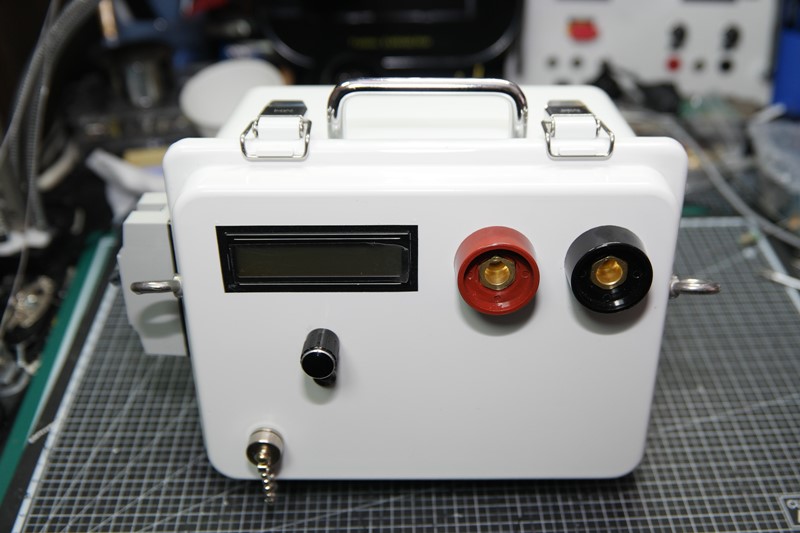

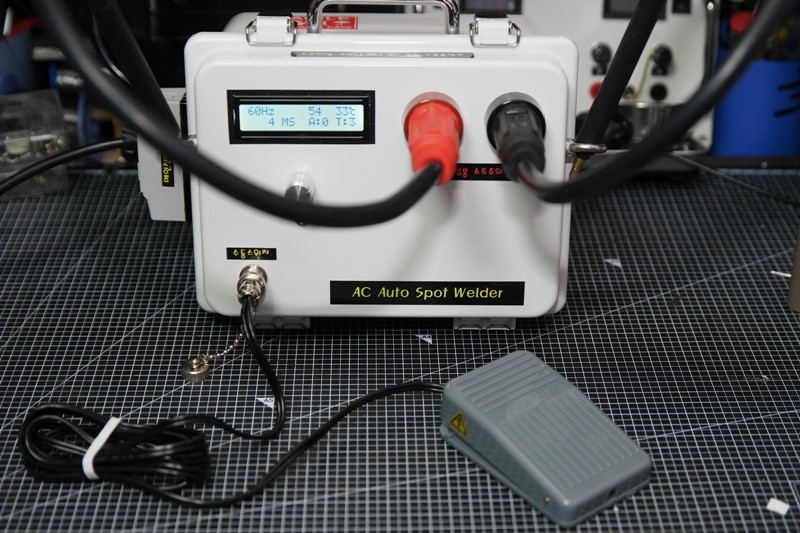

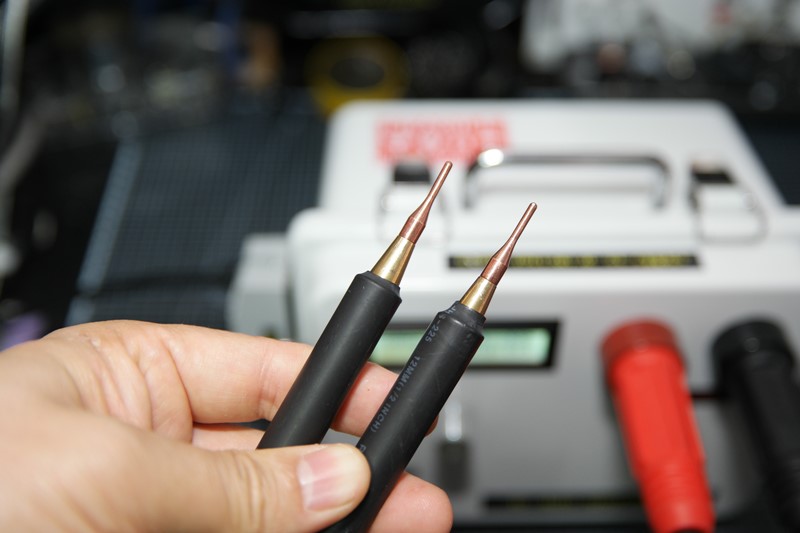

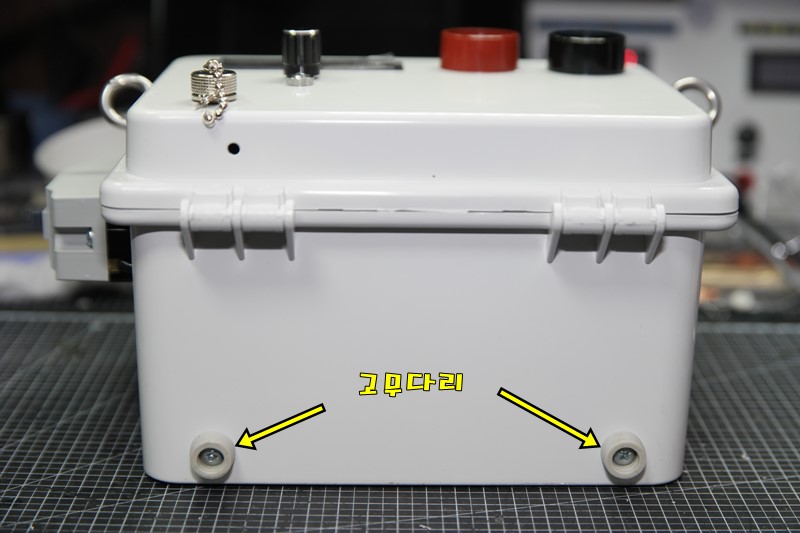

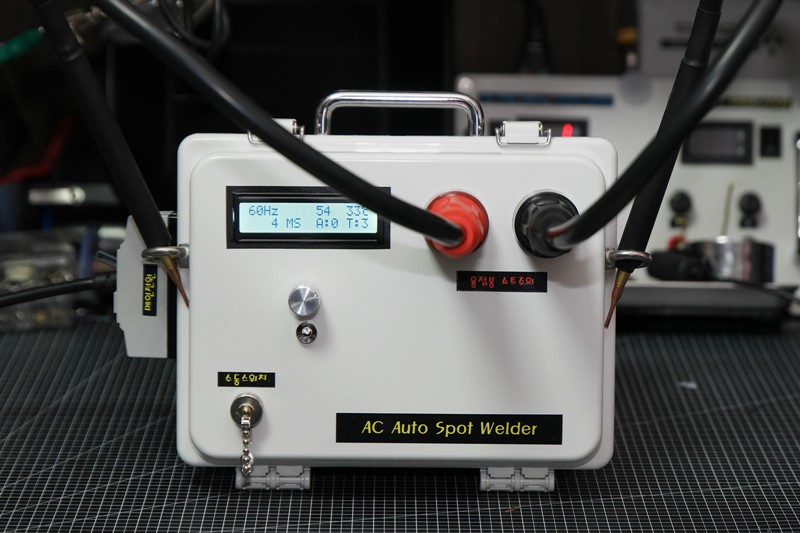

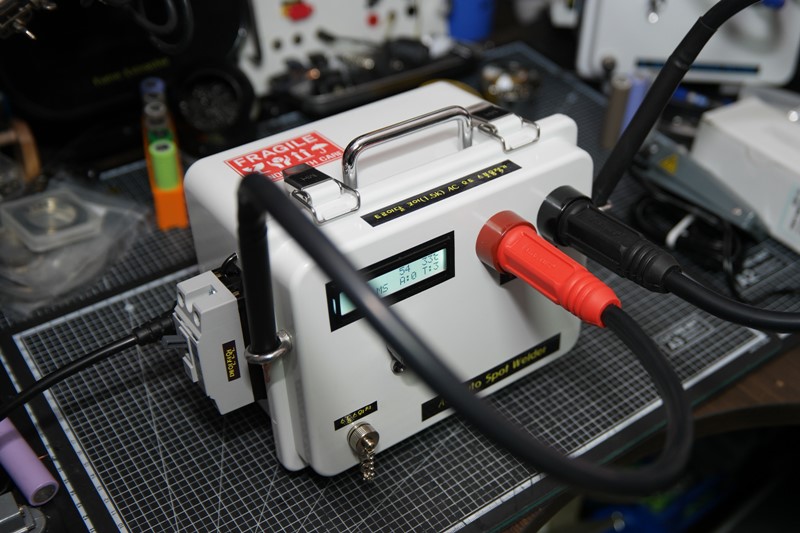

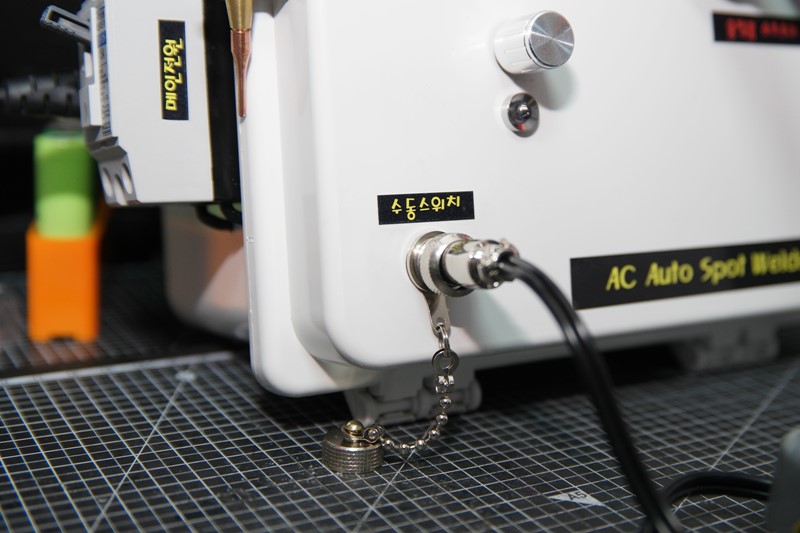

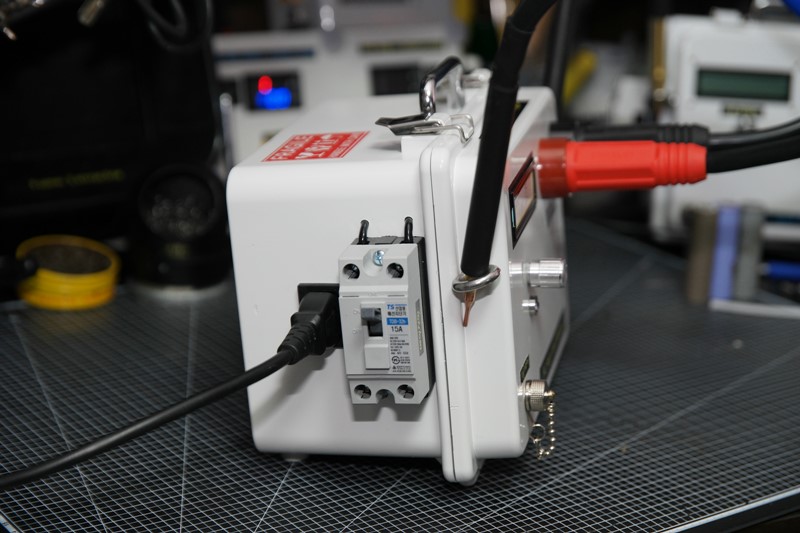

완성샷











테스트











테스트 영상



합본 영상(Youtube, https://youtu.be/Ax9iUJWuY2A)

테스트 순서는 0.3t -> 0.2t(순수) -> 0.2t -> 0.15t ->0.1t 순서입니다.



정리하면 다음과 같습니다.

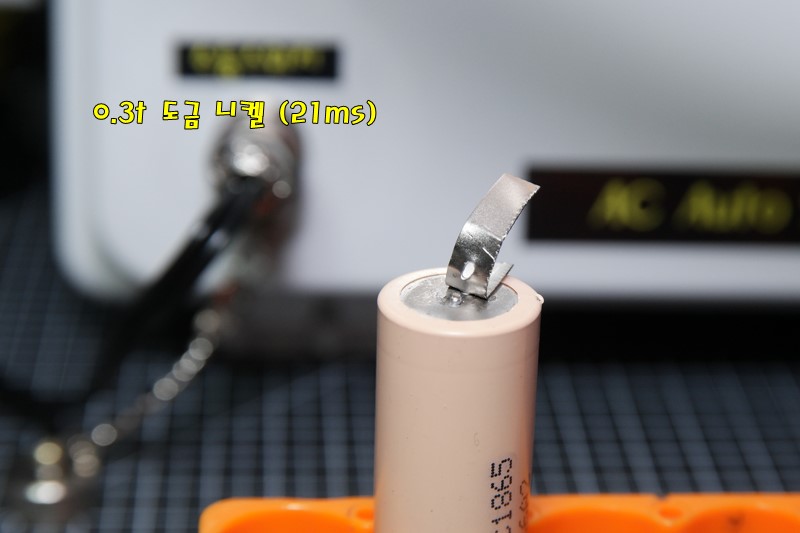

0.3t 도금니켈 : 26ms
0.2t 순수니켈 : 15ms
0.2t 도금니켈 : 8~11ms
0.15t 도금니켈 : 2~3ms
0.1t 도금니켈 : 2ms



딱 한 방을 기준으로 찢어지는 기준이며 스폿시 배터리 극과 용접팁의 상태에 따라 편차가 있을 수 있습니다.
수지형 1.5K 코어가 다른 코어보다 월등한 것이 아닙니다.  이 코어가 효율이 좋고 최대한 벌크업(?)하면 대충 만든 3K 링코어 만큼은 나온다고 생각하시면 됩니다.
효율이 좋고 저전류용 0.1t부터 0.3t 까지 가능하면서 콤팩트한 하우징에 들어가서 인기가 많습니다.



감사합니다.







↓↓↓
