점퍼로 5V,8V,9V,12V 로 승압되는 미니 DC-DC 부스트 모듈 소개





들어가면서...



나중에 자세한 썰을 풀 수 있을지 모르겠지만, 블로그 존폐와 관련 된 그리 유쾌하지 않은 이유로 한동안 정보성 글을 가볍게 올릴 생각이다.

비교적 쉽게 포스팅할 게 뭐가 있을까 찾아보다 그 동안 DIY를 하면서 다루었던 모듈을 소개하는 것이 본인에게도 찾아보는 사람들에게도 여러모로 유용할 듯 싶어 하나씩 소개해보도록 하겠다.

가정 먼저 소개할 녀석은 미니 부스트(Boost) 컨버터다.
보통 승압모듈을 스텝업 혹은 Boost 모듈이라고 부르고, 그 반대 강압모듈은 스텝다운 혹은 Buck 이라고 부른다. 역시 알아두면 부품들 찾을 때 수월하다.







살펴보기



일단 생긴건 아래와 같다.

가로 길이가 2.3cm로 미니미니하다.

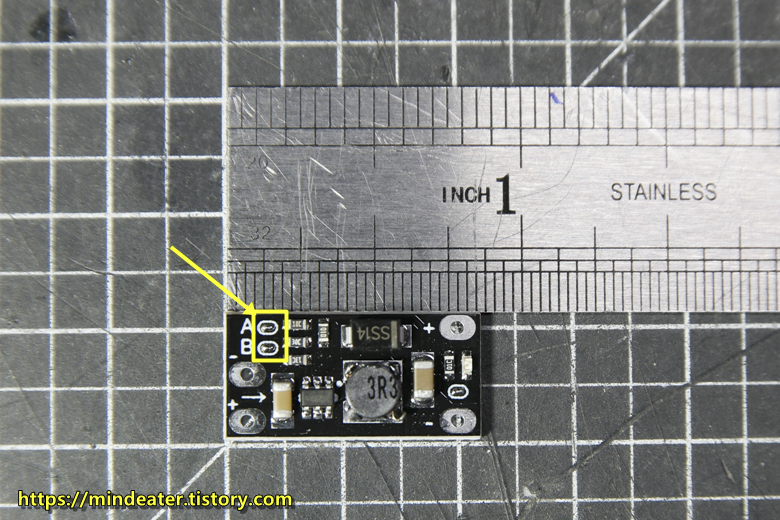

왼쪽 입력, 오른쪽 출력이고 노란색 네모박스 안의 A, B 단자에 땜이 되어 있어 12V 출력이 나온다.

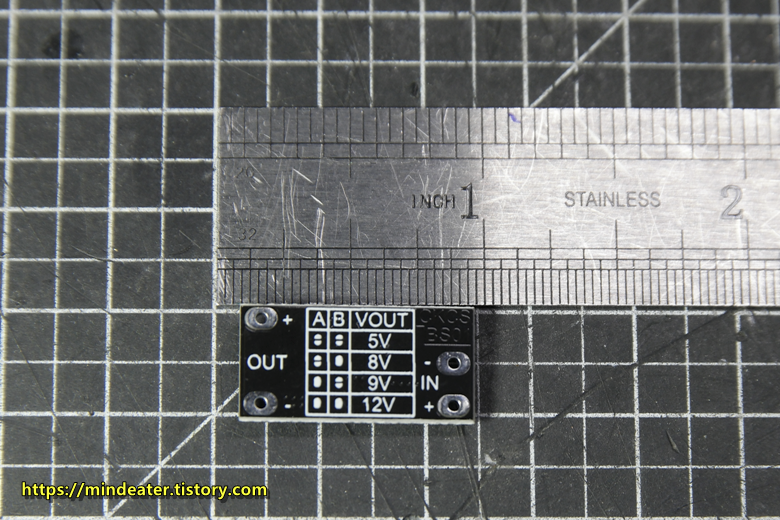

뒷판에 설명이 있는데 점퍼 조합으로 출력을 조정할 수 있고, 5V/8V/9V/12V를 출력할 수 있다.
전류는 5V는 1.2A, 9V는 0.6A, 12V는 0.5A를 지원하니 그리 높은 편은 아니다.





스펙



The output voltage can be set to 5V/8V/9V/12V, the default is 12V
Input voltage range: 2.5V~VOUT-0.5V (입력전압은 최소 2.5V이상 출력 전압보다 0.5V 낮게 해야함)
Output performance: Take 3.7V lithium battery input as an example, it can output 5V1.2A, 8V0.7A, 9V0.6A, 12V0.5A. Make sure that the input current and output current do not exceed 1.5A.

Voltage setting description
The front side of the PCB can be seen with the words A and B. The output voltage can be changed by using the soldering iron to change the pad on and off. In the following table, 0 means the pad is disconnected and 1 means the pad is connected.

A B VOUT -> 점퍼는 남땜으로 이어주거나 페이스트로 제거해서 분리하는 방식이다.
0 0 5V
0 1 8V
1 0 9V
1 1 12V

The pad next to the LED indicator can also be turned off to turn off the indicator.
Product size: 22 × 11 × 3.6mm



셀러페이지는 다음과 같다.

1.22US $ 10% OFF|5pcs Mini Dc-dc Boost Step Up Converter Board Module 3.7v To 12v Voltage Regulator Pcb Board Module Lithium Bat







응용사례

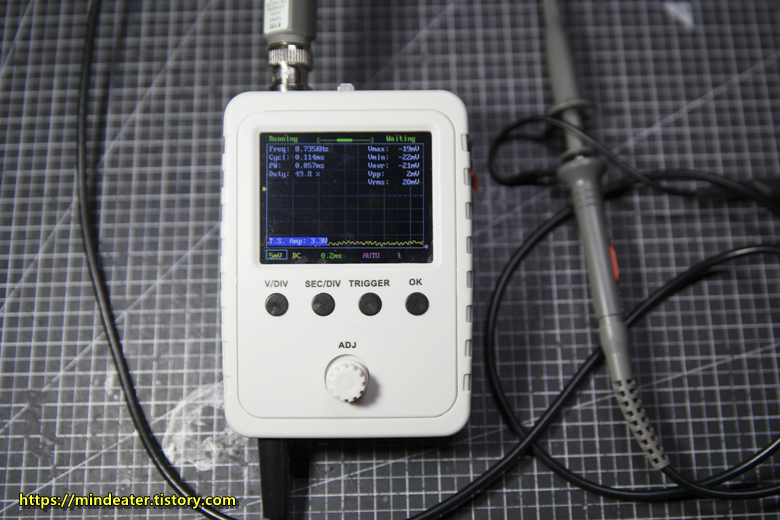

9V 테스터 기기 전원 공급용으로 사용한 모습이다.

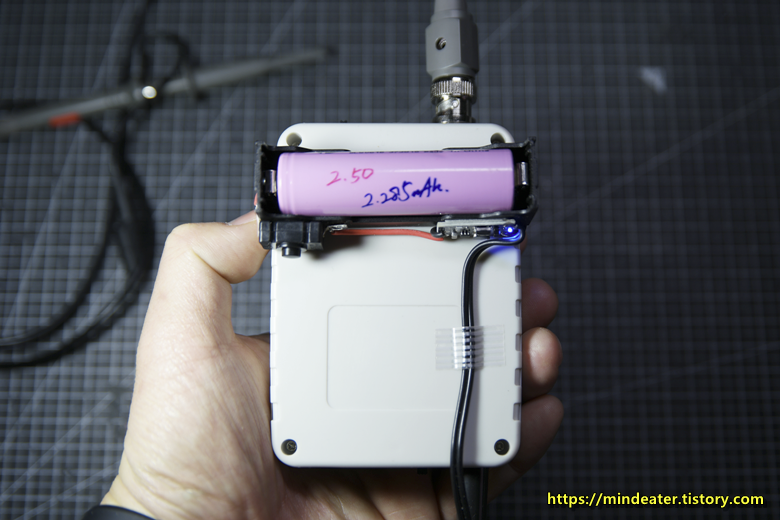

휴대용으로 간단하게 2차전지인 리튬이온 18650 배터리를 넣어서 9V 출력을 만들어 전원을 공급했다.

지원 전류가 크지 않아 모터류는 힘들고, 테스터기 혹은 12V/5V 팬, 블루투스 모듈 및 각종 MCU 전원 공급용 으로 응용이 가능할 듯 싶다.
