USB 작업시 매번 찾아보는게 귀찮아 기억연상법(?)을 이용해서 정리를 해보았다.
다른 타입은 별로 쓸일이 없지만, Stand A형은 연장작업 혹은 플러스/마이너스 배선을 딸 때 종종 사용해 기억해두면 편하다.

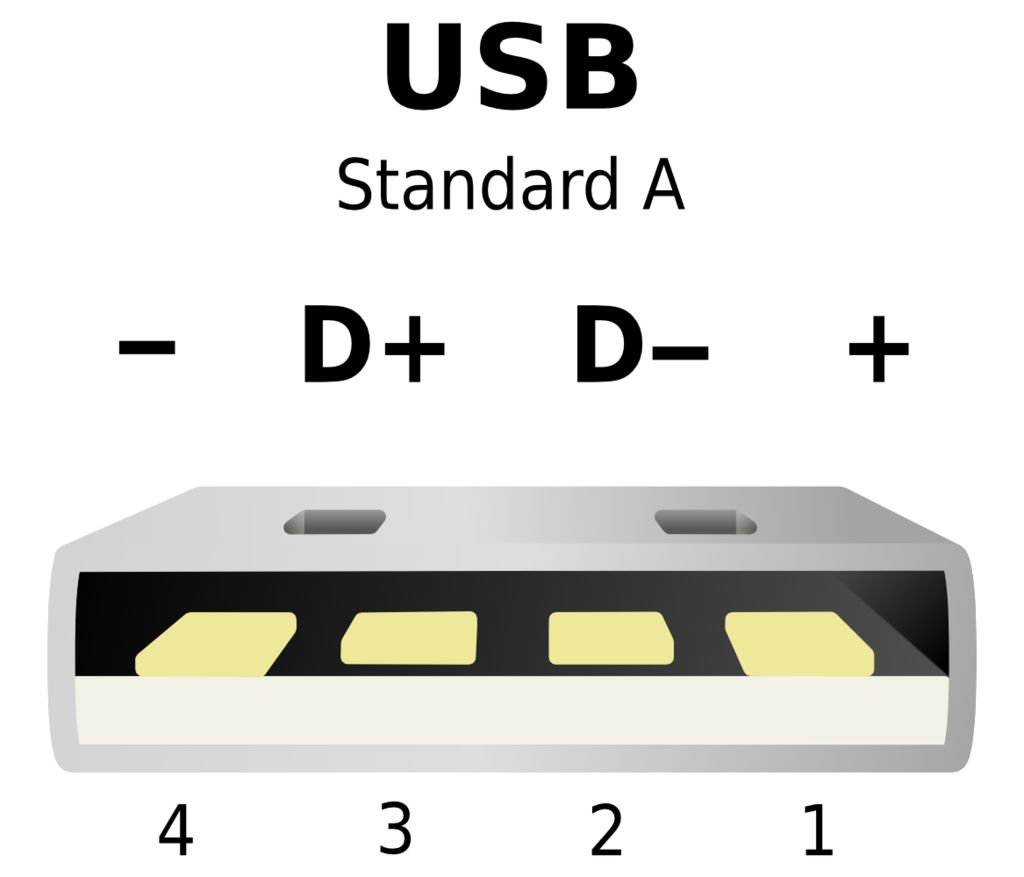

핀을 위로 한 상태에서 오른쪽부터 1->2->3-4 이고
전원 플러스(VCC, 5V), 데이타 마이너스(Data -), 데이타 플러스(Data +), 전원 마이너스(Ground)인데
오른쪽이 오볼트!!
이렇게 외우면 쉽다!!
그밖에,,,

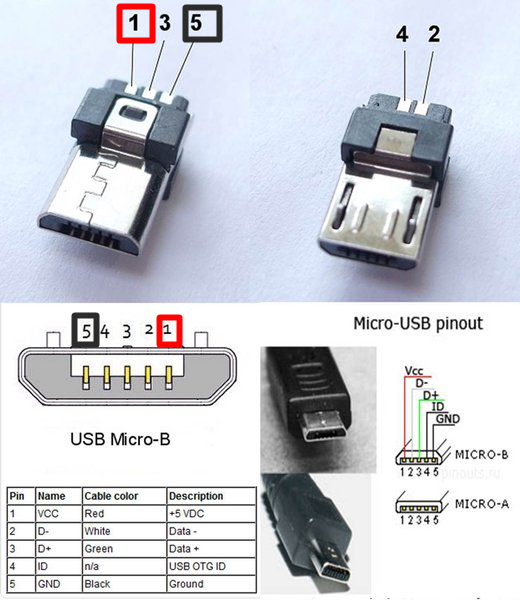

USB 케이블 자작시 참고할만한 자료다.
이것도 역시 핀을 보이는 쪽으로 돌려놓고 보면 오른쪽이 오볼트가 적용가능하다.

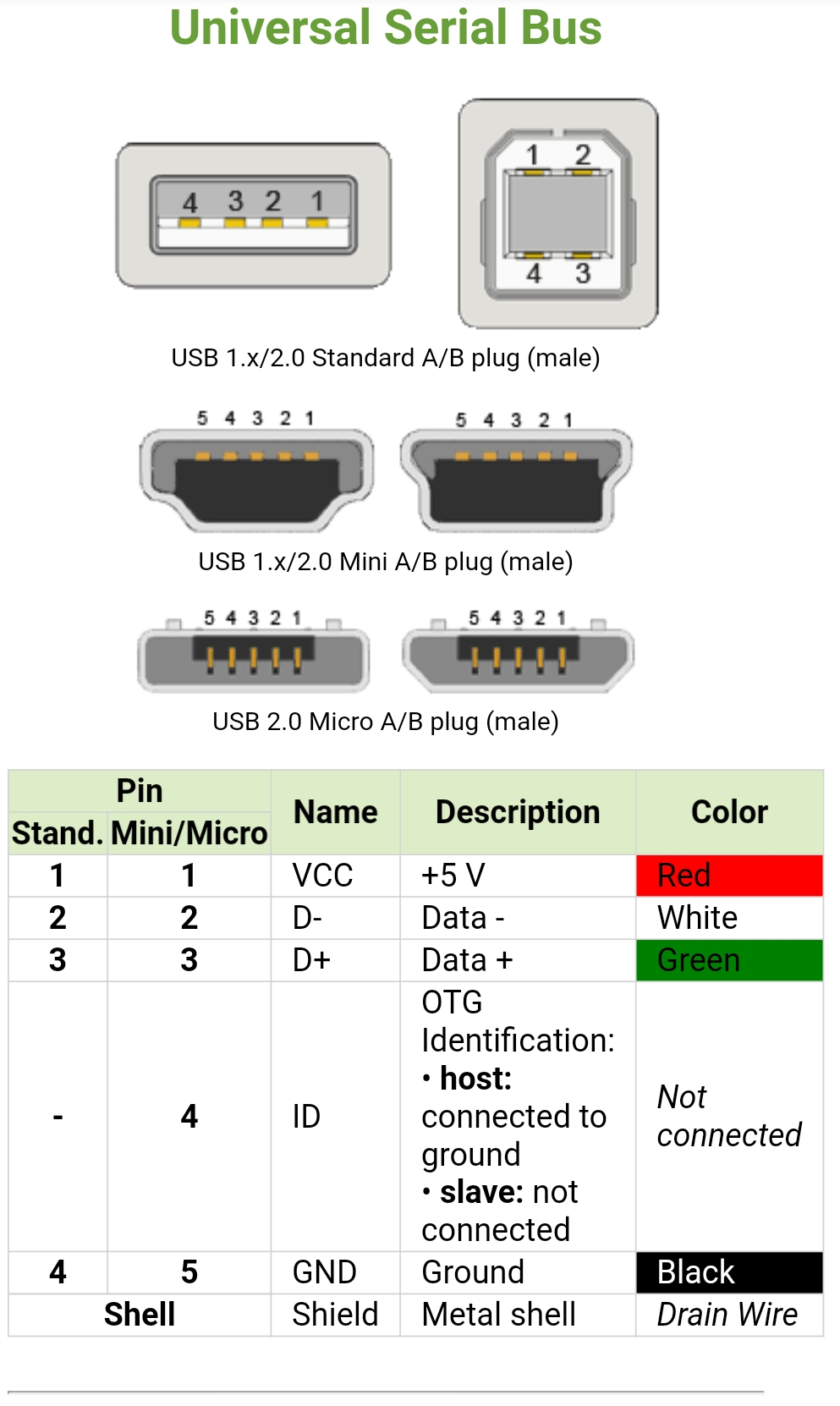

참고 자료 #2
