알리발 듀얼선풍기 소음문제로 새로운 머리로 교체 (Feat 3D프린터)
지지난해부터 여름이면 알리발 듀얼 선풍기 만들기가 유행했었습니다.
알리익스프레스 차량용 듀얼 선풍기 포터블 개조 - 프린팅용 3D 모델링 파일 포함
알리익스프레스 천 원 마켓에서 3천 원에 구입할 수 있는 쌍알? 일명 듀얼 선풍기인데 포터블로 개조하면 야외에서 사용하기 안성맞춤이라 요즘 핫한 아이템입니다. 무더위에 다음 주 휴가를 앞
mindeater.tistory.com
관련글이고 3D 프린팅용 STL파일도 공유되어 있습니다.
괜찮아 보여도 저렴한 차량용 선풍기라 고질적인 떨림에 의한 소음 문제가 있습니다.
소음을 잡아보려고 몇 번 시도했으나 해결하지 못하다 알리에서 비슷한 대체 가능한 선풍기가 눈에 들어왔고, 댓글중 조용하다는 댓글을 보고 일단 믿어보기로 했습니다. 장바구니에 넣고 가격이 떨어지기를 기다렸다 9천 5백원에 구입, 며칠전 수령해서 바로 작업에 들어갔습니다. 1구, 2구 제품은 좀 더 저렵합니다.
근데 선풍기 머리가 기존보다 살짝 큽니다.
소음도 없지는 않지만 식탁에서 사용한다고 해서 그럭저럭 참을만하네요..
기존 본체에 올라갈가 고민했다가 돈 아까워 그냥 가봅니다.
대부분의 차량 선풍기처럼 1단과 2단을 지원하고 시멘트 저항으로 1단을 구현하고 있습니다.
요건 쓸일이 없어 버립니다.
사용할 헤드입니다.
일단 2개를 사용하고, 훗날 1개를 안쓰는 맥뱅에 올려볼까 싶습니다.
선풍기 헤드와 결합되는 조인트입니다.
회전을 그대로 구현하기 위해 이 부분만 모델링해서 연결해주면 될 듯 합니다.
모델리 고고!!
모델링
귀찮아서 예전에 만든 케이스를 베이스로 시작해서 커버와 회전을 위한 서포트만 추가합니다.
오랜만에 퓨전을 열고 가물가물한 명령어들을 상기시키면서 작업해봅니다.
독학이라 딱 이정도까지만...
출력 및 조립
1년 묵은 필라멘트라 품질이 그닥 좋지는 않습니다.
헤드 연결용 조인트인테 수정없이 디자인 한 방에 해결한 줄 알았는데...
회전시 1시 방향쯤에 걸림쇄를 빠뜨렸네요.
이미 케이스에 순접한 상태로 추가로 출력해서 순접했고, 백업용 모델링 파일에는 반영해두었습니다.
파츠들을 하나씩 결합
기존 본체에 있던 배터리와 부속품을 그대로 옮겨왔습니다.
리셋스위치는 접불증상이 있어 새걸로 교체해주고,,
배선도 완료해줍니다.
조인트 결합부!!
배터리 절약을 위하여 전압은 리셋 스위치를 누를때만 보입니다.

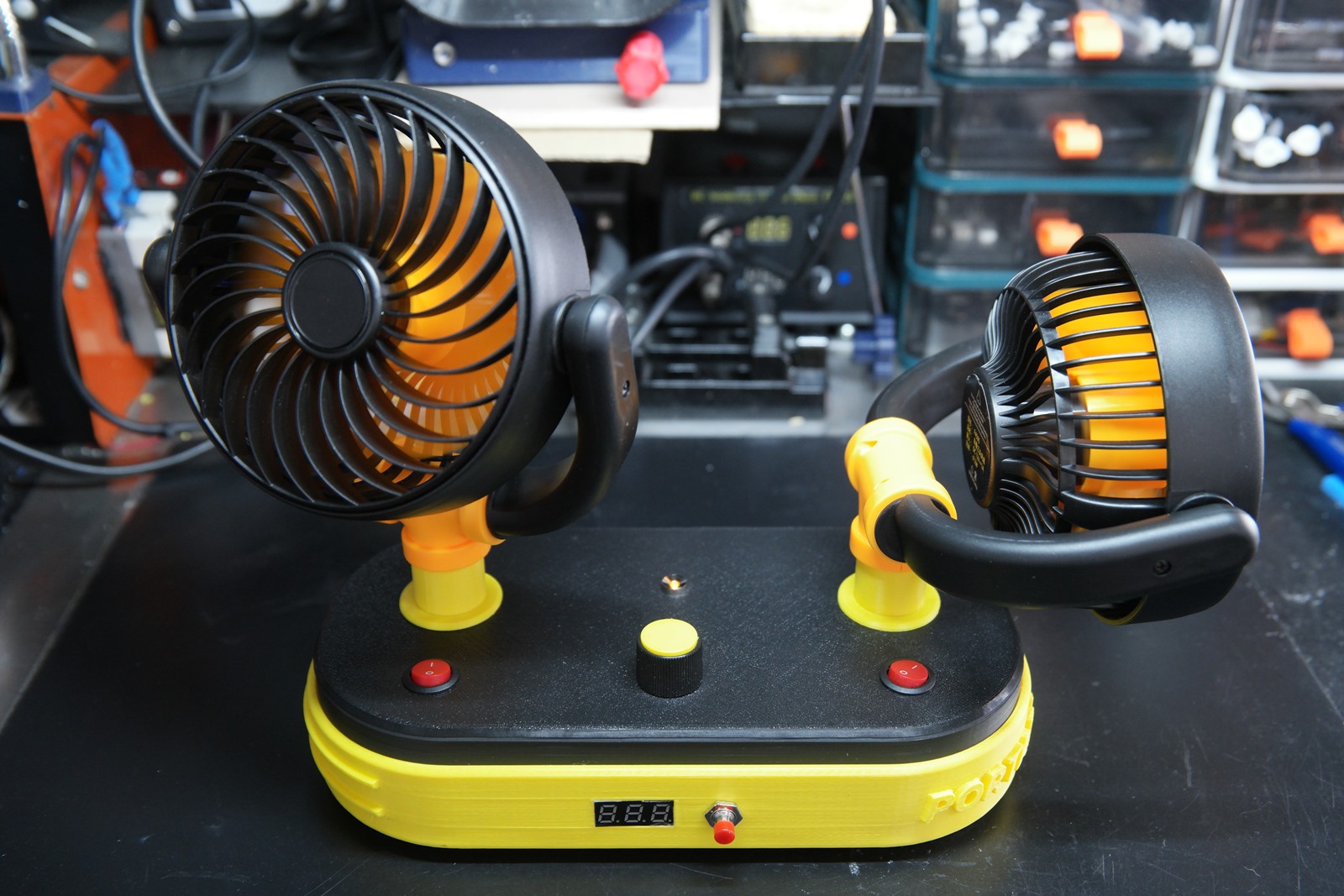

완성
바라소리 이외의 떨리에 의한 소리는 많이 없어진듯 해서 집안에 두고 사용할 수준은 되는 듯 합니다.
커서 걱정했는데 막상 완성하니 나쁘지 않아 보입니다.
가족들에게 보여주니,,,
맨날 선풍기만 만드냐는 말을 듣고는 ㅠㅠ
3D STLs....
3D 출력용 파일은 개인 백업 목적에 첨부합니다만 마음껏 사용 및 수정 하셔도 됩니다.
수정 및 출력 의뢰는 받지 않습니다.
마치며..
기존에 시끄러운 선풍기는 모터를 적출하고 버릴까 아님 그냥 버릴까.....싶네요.
이상으로 간단한 듀어팬 업그레이드 스케치였습니다.
구입처는 아래 참고 하세요.
