18650 2~12Cell 간단 스폿지그 3D 프린터 출력용 STL (Feat, ParametricText for Fusion360)















3D 출력용 파일



VarSpotJig_2C.stl

0.10MB

VarSpotJig_3C.stl

0.11MB

VarSpotJig_4C.stl

0.33MB

VarSpotJig_5C.stl

0.33MB

VarSpotJig_6C.stl

0.35MB

VarSpotJig_7C.stl

0.32MB

VarSpotJig_8C.stl

0.38MB

VarSpotJig_9C.stl

0.37MB

VarSpotJig_10C.stl

0.36MB

VarSpotJig_11C.stl

0.33MB

VarSpotJig_12C.stl

0.36MB

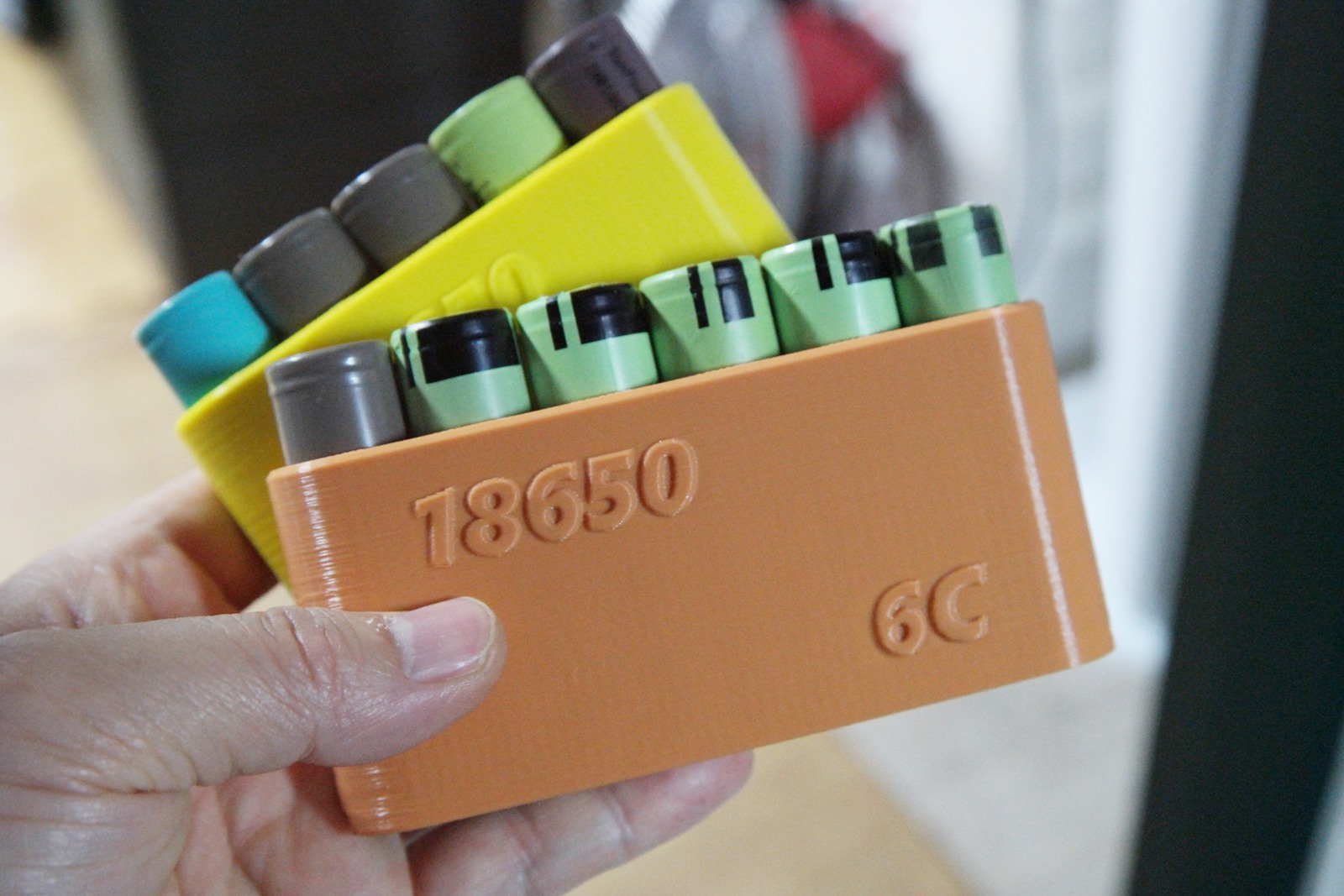

배터리 스폿시 사용되는 지그로 보통 6C 정도면 충분하지만, 재미삼아 2~12까지 출력해서 첨부해봅니다.
상용품도 마찬가지겠지만 지지력이 약한 가운데 부분이 살짝 헐겁습니다. 이건 기성품도 동일합니다.



저는 5C와 6C는 출력해보니 사용하는데 지장은 없겠는데 10C이상은 중간부분 지지력이 어떨지 잘 모르겠습니다.







18650Battery Pack Fixture For Spot Welder Single Row Double Sided Spot Welding Plastic Fixed Fixture Battery Pack Soldering Tool

기성품입니다. 참고하세요~







Fusion360 애드인 ParametricText 소개





모델링은 Fusion360의 파라메트릭 수정방식으로 나온 결과물입니다.



Fusion360은 Parametric Modeling 방식입니다.
복잡한 디자인에서 파라메터값만을 수정하여 손쉽게 다양한 버전을 만들수 있습니다. 하지만 Text는 지원하지 않아 각 버전마다 여러개의 Body를 만들어야 하는 번거로움이 있었는데 애드인 방식으로 해결할 수 있습니다.





[다운로드]

https://apps.autodesk.com/FUSION/en/Detail/Index?id=2114937992453312456

ParametricText



공식적인 기능은 아니다보니 작업창에 실시간으로 반영되는 것은 아니고 화면을 터치해주어야 업데이트 되는 등 매끄럽지는 못한 부분은 있습니다만 꼭 필요한 기능이라 매우 유용하게 사용할 듯 합니다.





감사합니다.
