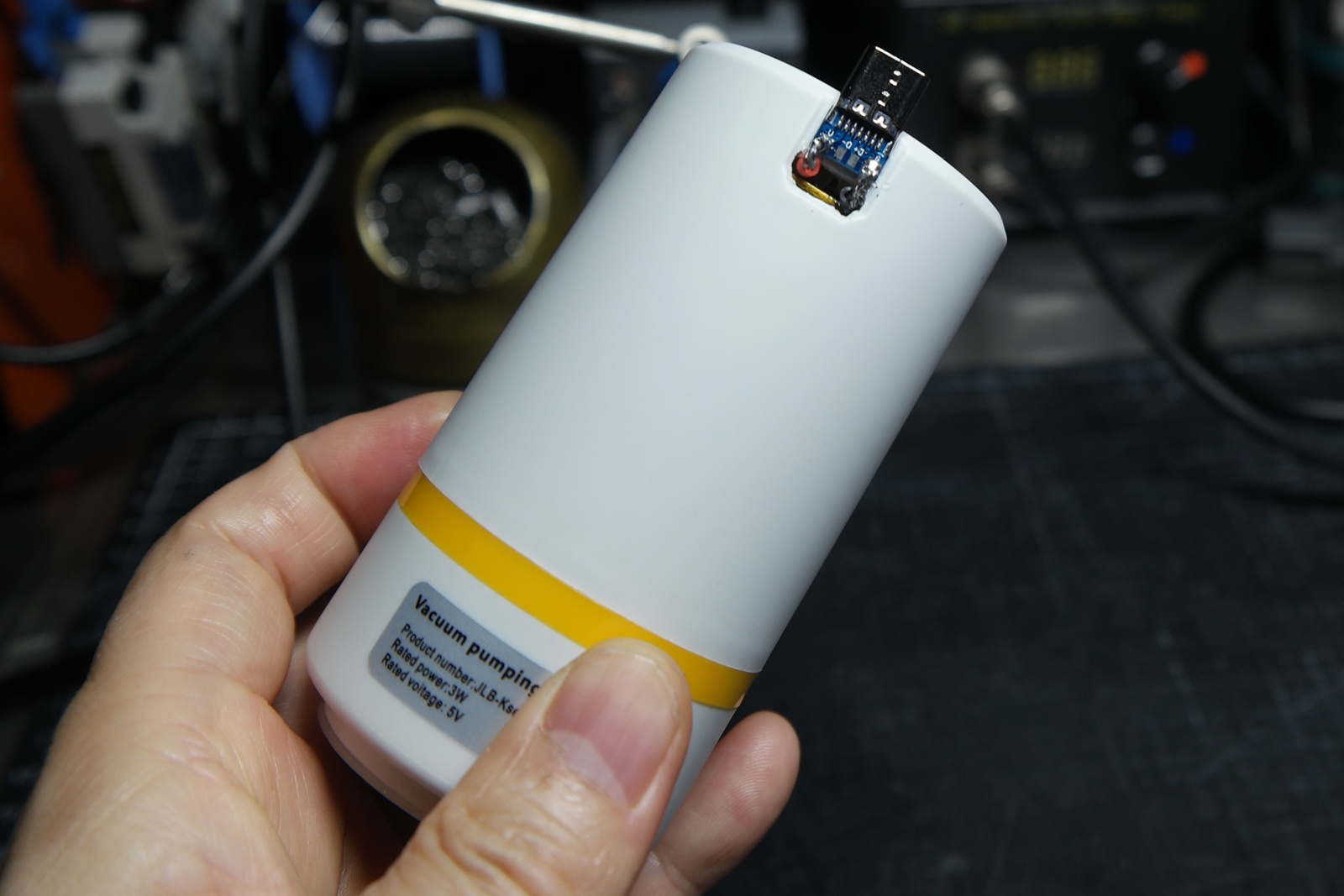

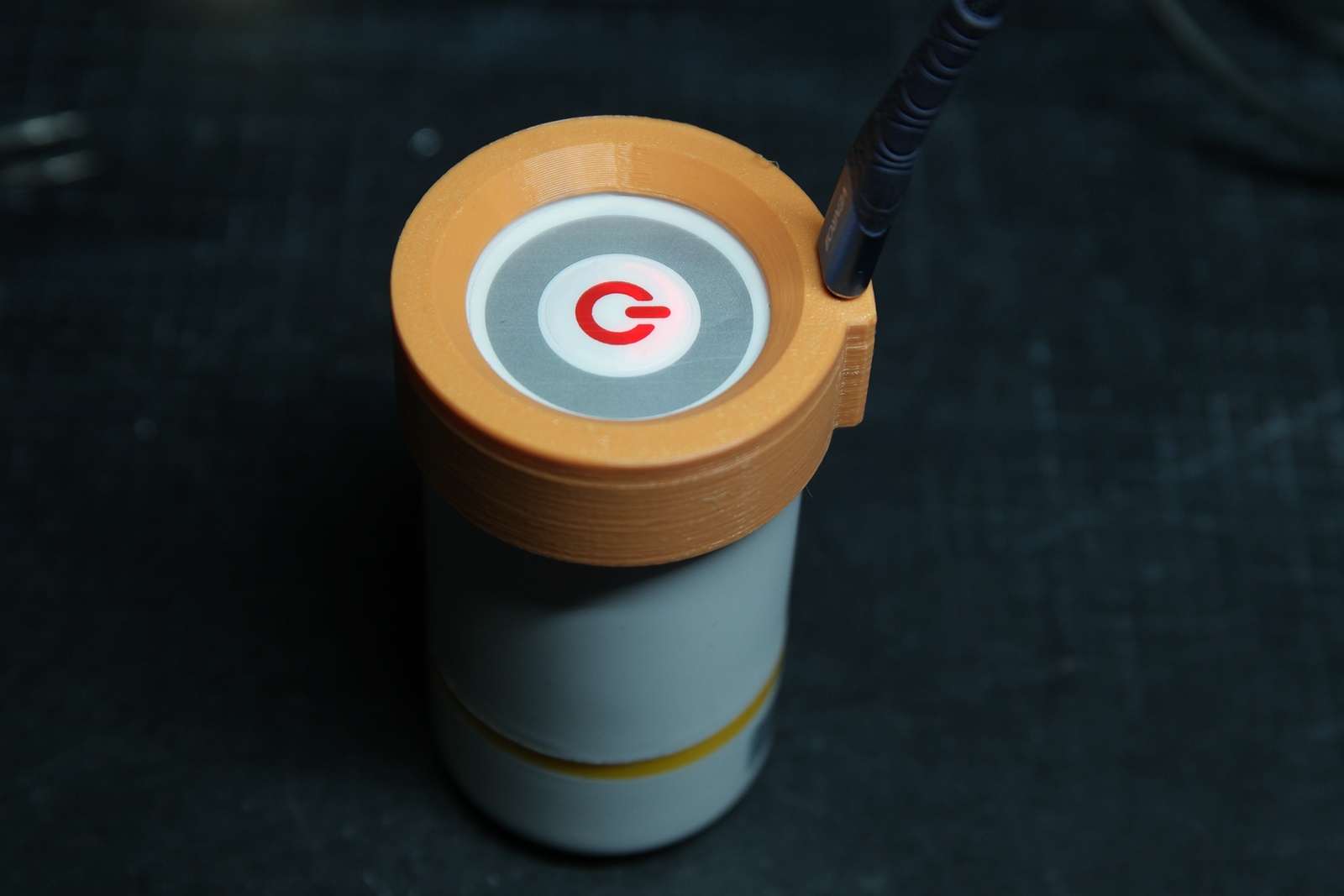

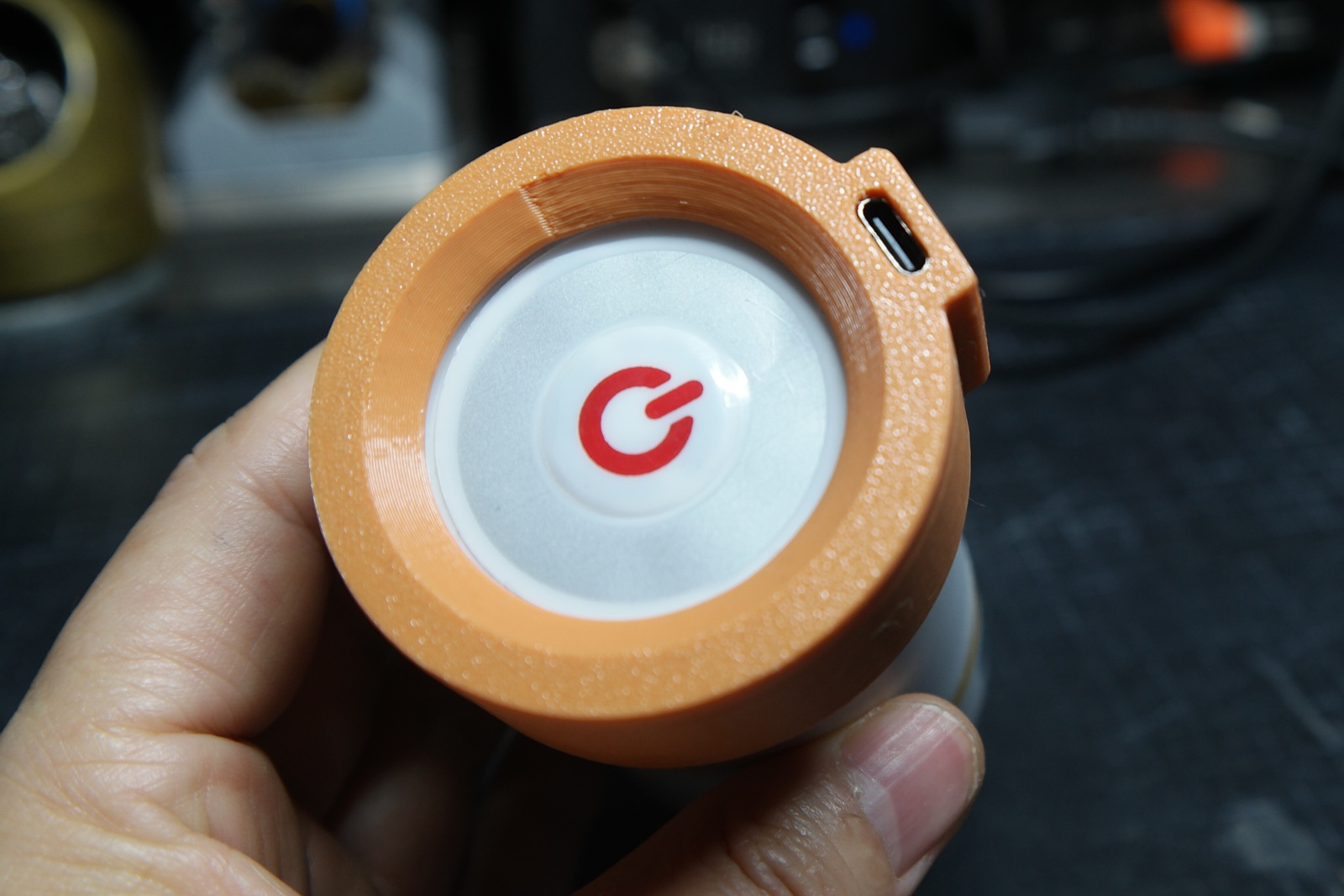

개조 후의 모습입니다.
이 글은 TYPE C로 교체와 3D프린터를 응용해서 마감하는 방법 적인 부분을 포함합니다.
작업 스케치
USB Rechargeable Electric Air Pump For 3D Printer Filament Vacuum Bag One-key Quick Pumping With Multi-application - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

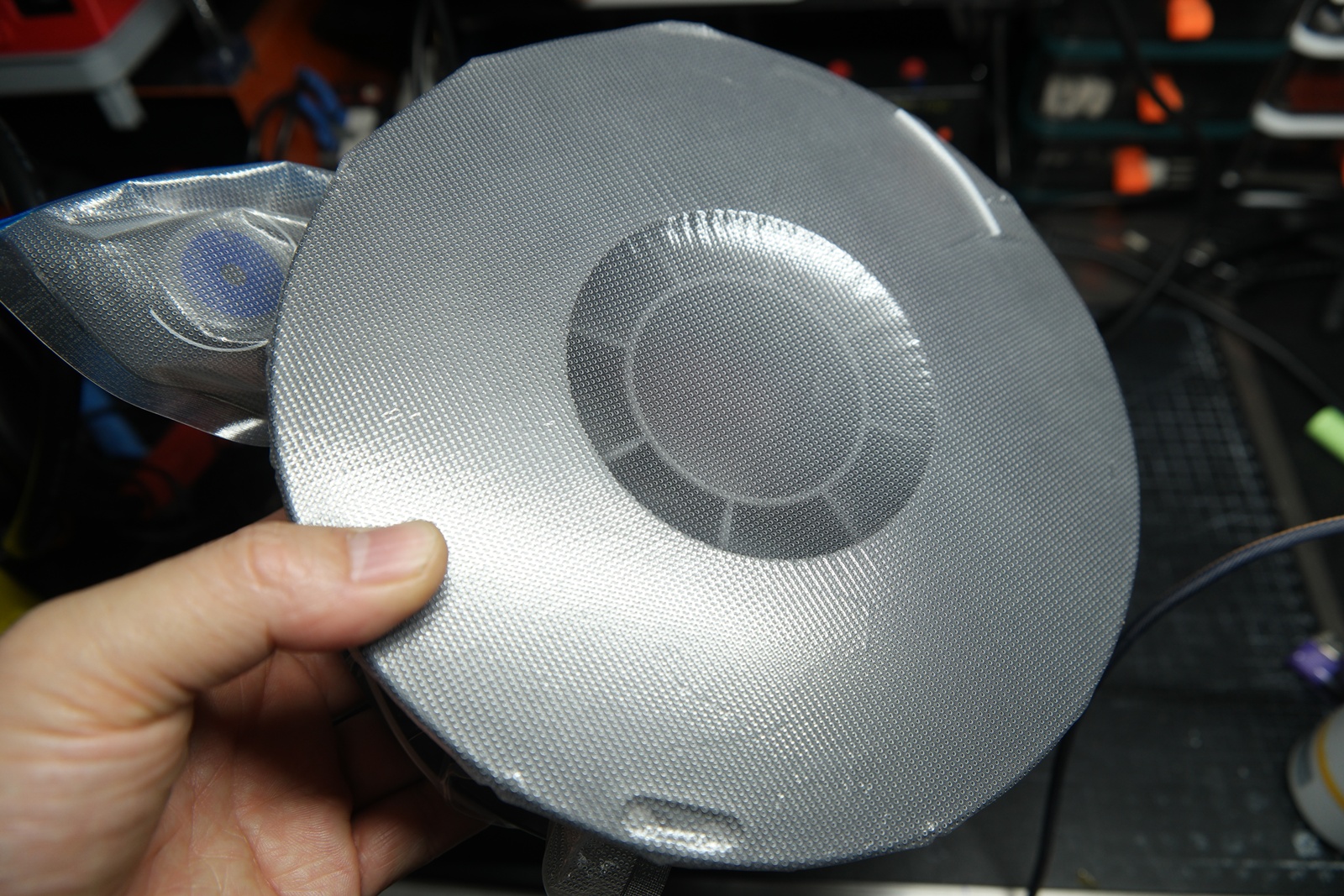

필라멘트 스풀 보관용 전용봉지에서 압축할때 사용하는 전동펌퍼입니다.

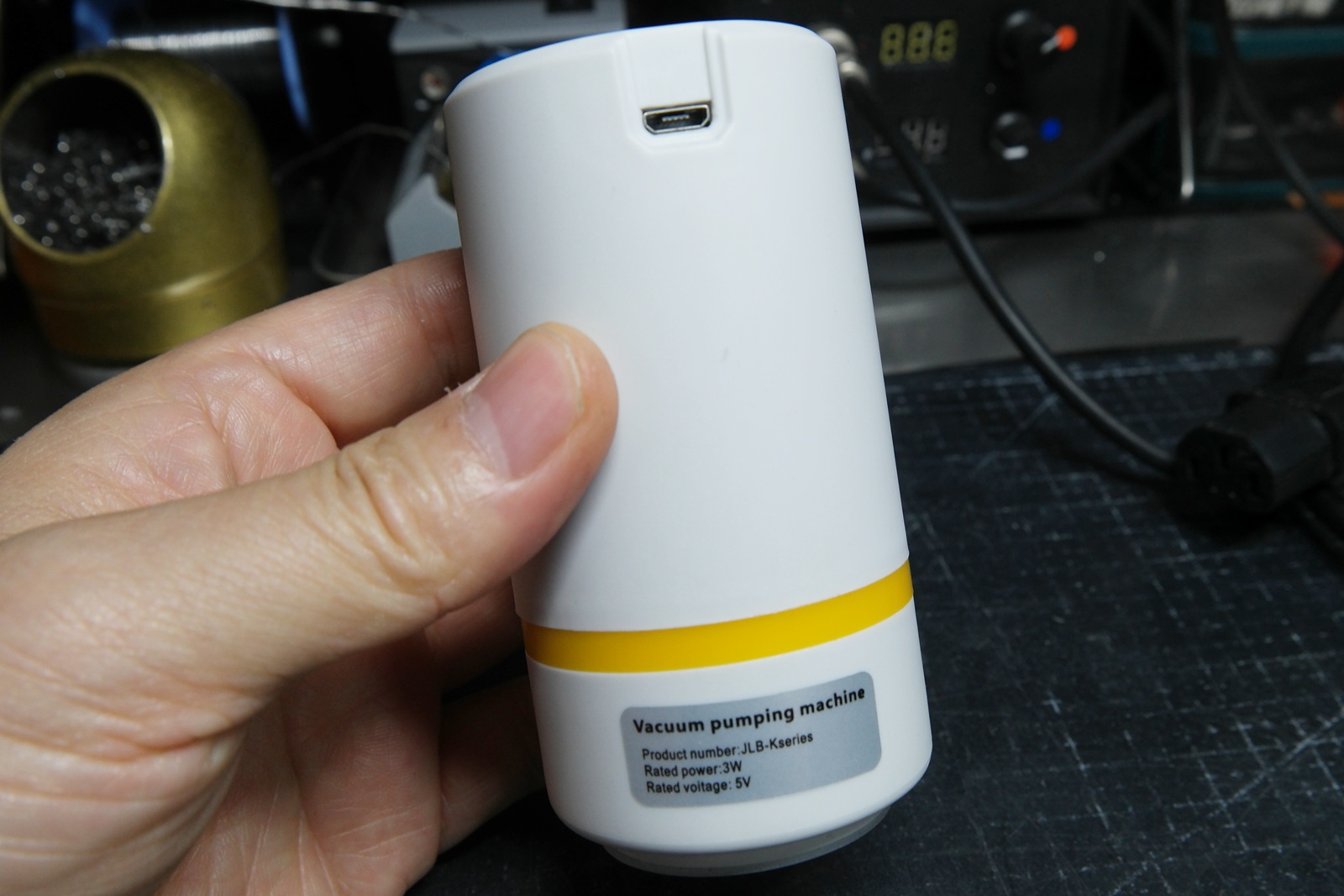

여튼 이거 충전잭이 구닥다리 마이크로 USB핀이라 케이블 찾는게 귀찮아 고장나도 버리고 다시 사면 되는 부담안되는 가격이라 부담없이 개조를 진행합니다.

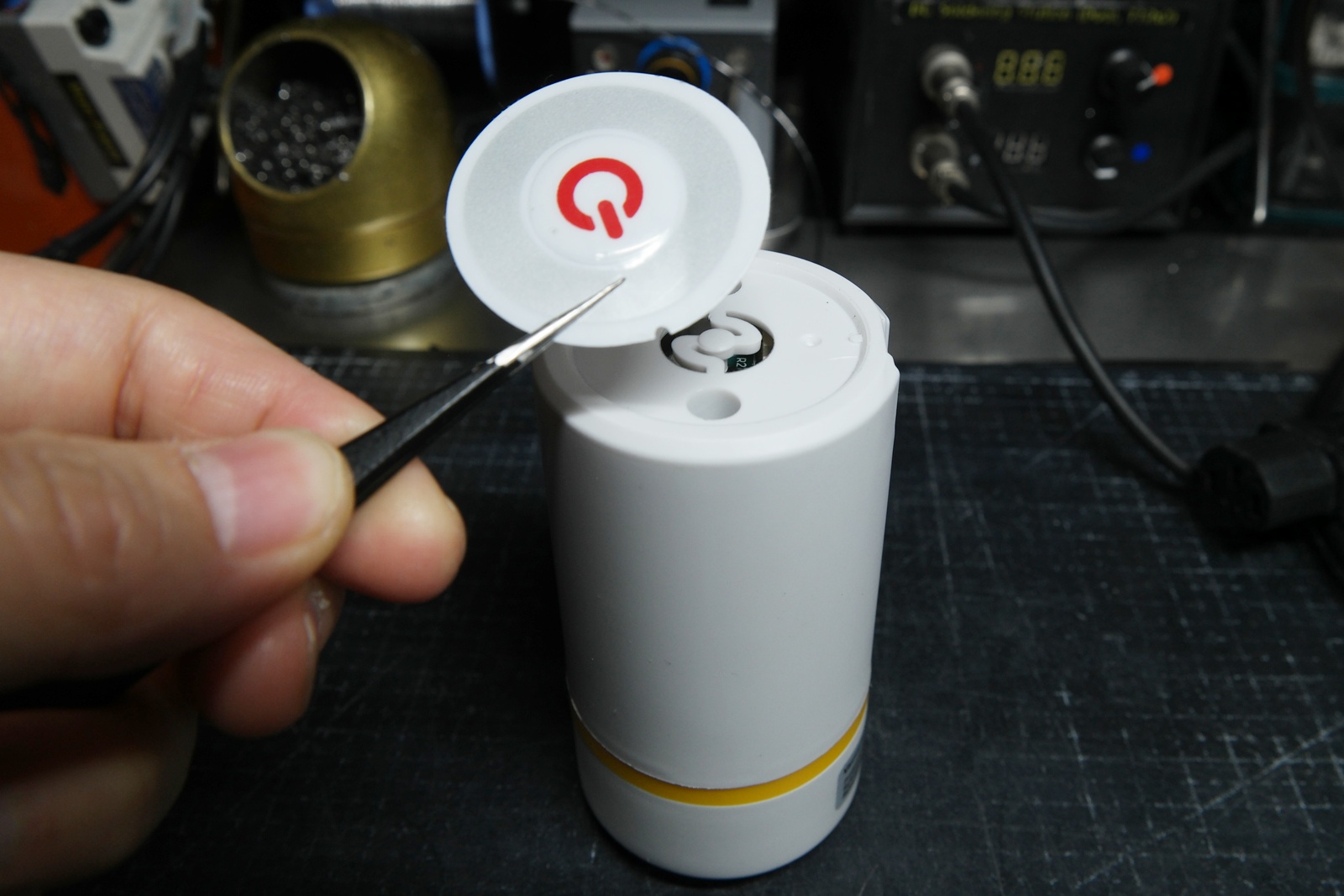

분해를 위해 상단 스티커를 제거하고 나사를 풀어주면 쉽게 분해가 가능합니다.

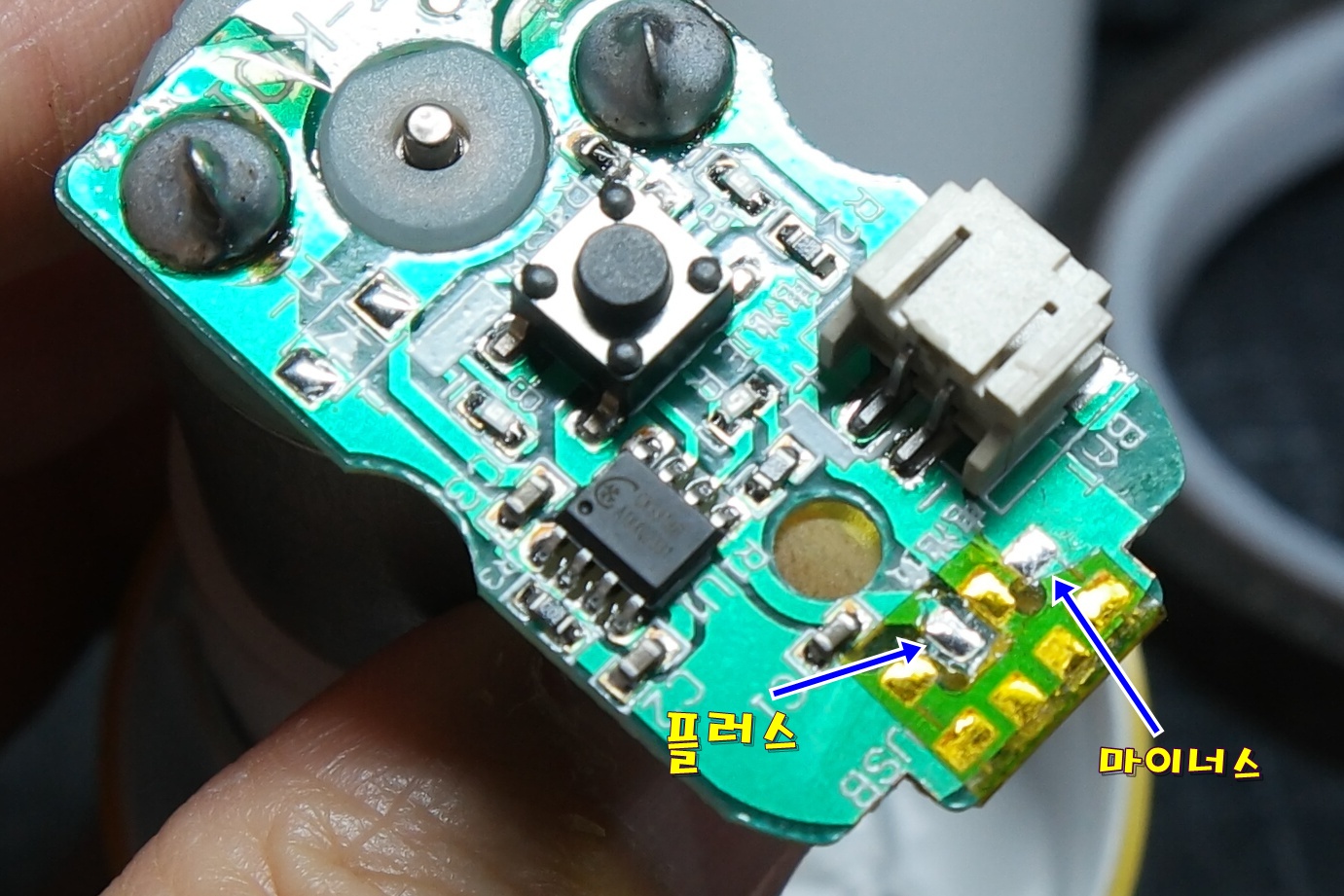

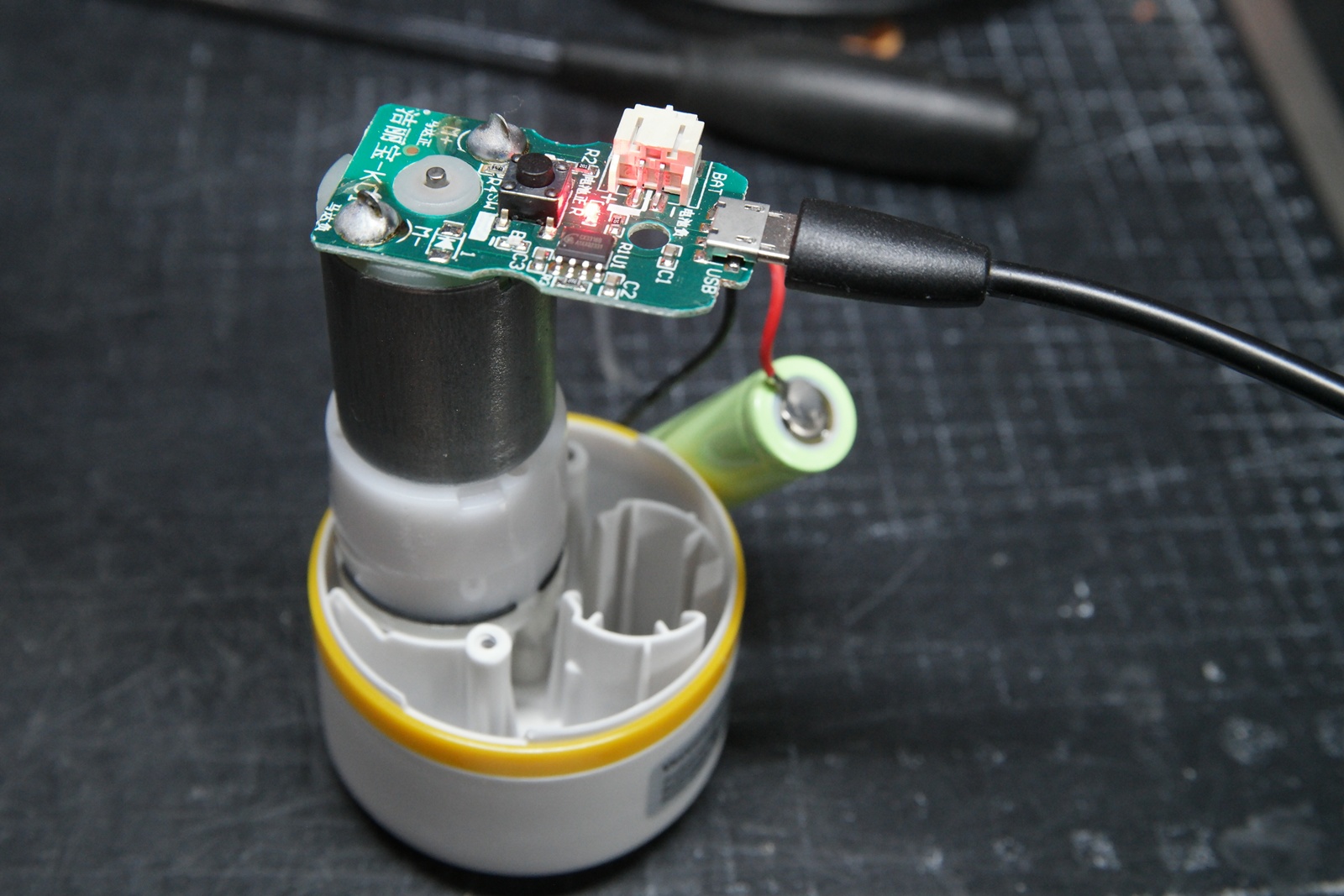

케이블을 꽂고 멀티테스터기로 플러스 마이너스를 찾아줍니다.

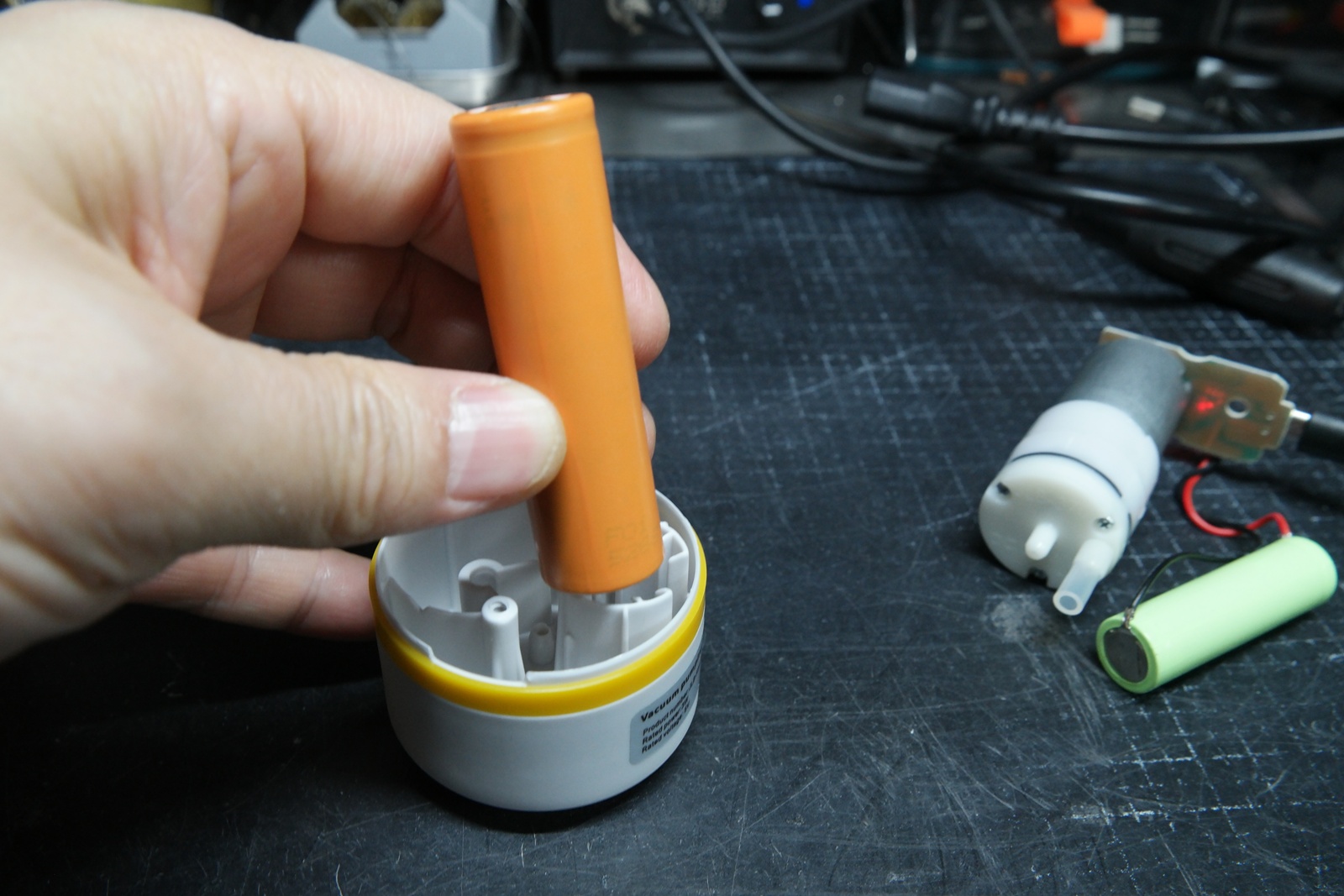

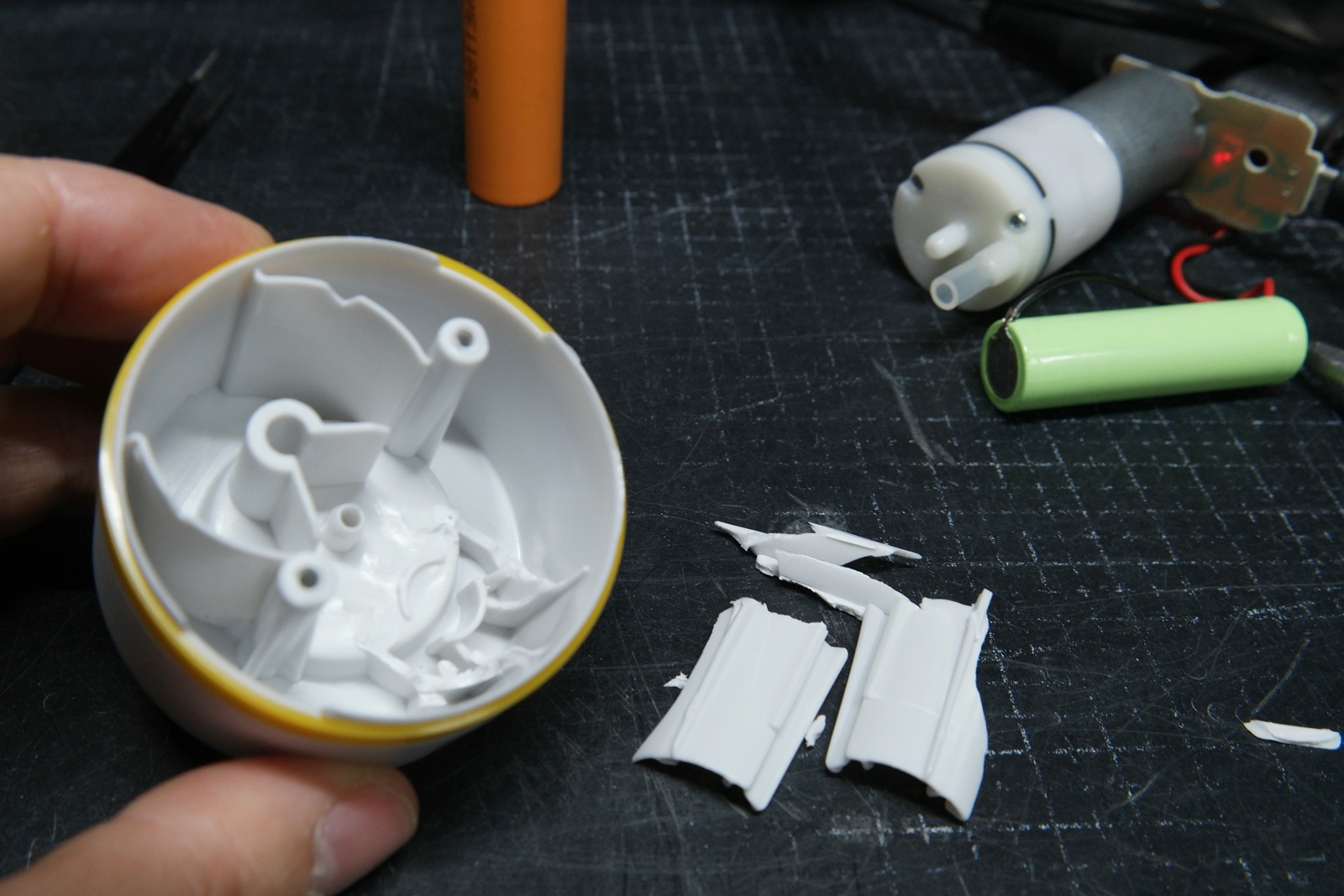

작은 14500에 맞춰진 하우징이라 배터리 지지대 부분을 없애주니 딱 맞게 들어갑니다.

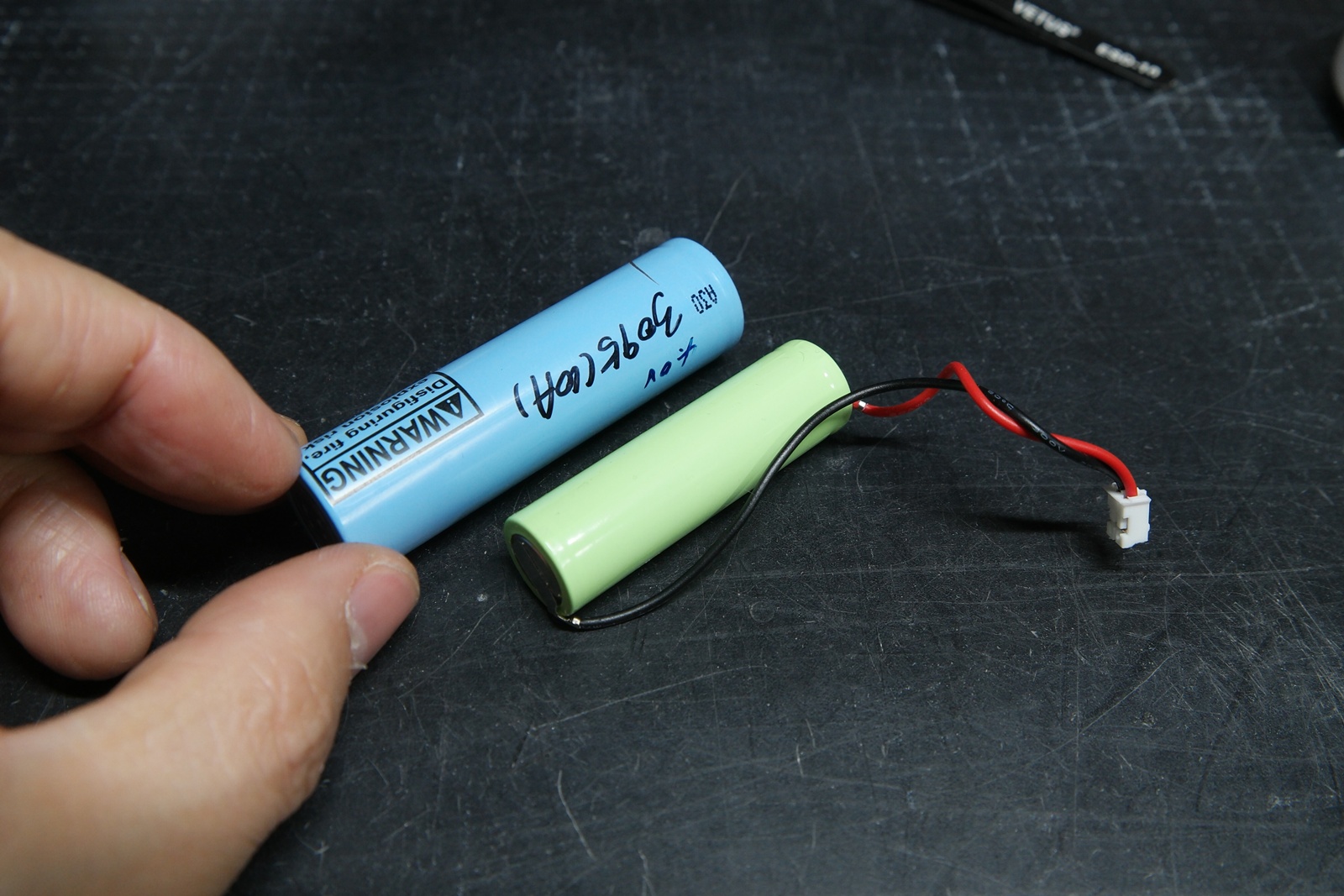

기존 배터리 14500은 스펙이 없어 용량을 알수 없습니다만, 대충600mA정도 되지 않을까 싶습니다.

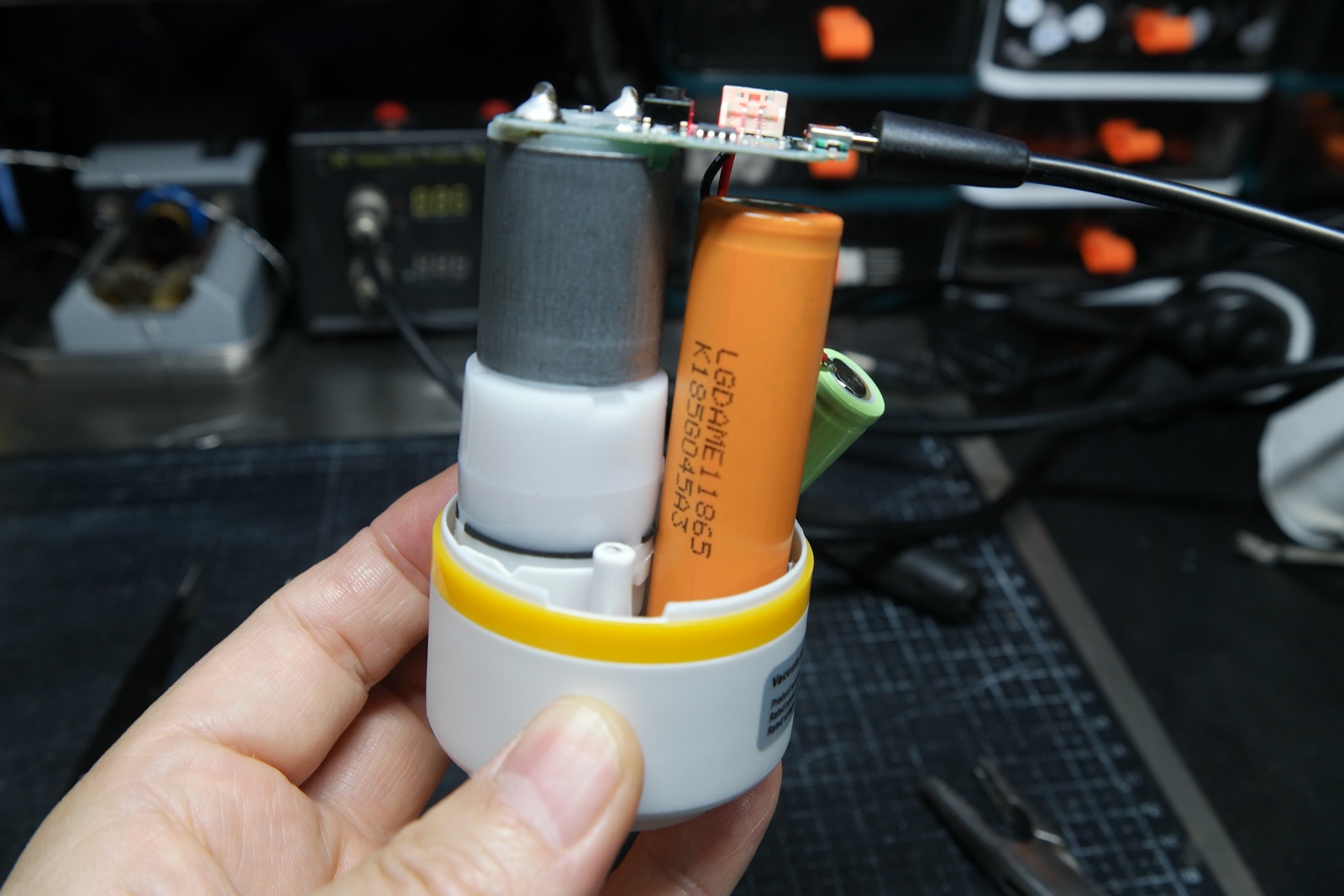

처음엔 LG ME1을 사용하려다 방전테스트가 귀찮아 용량을 체크해둔 사진의 18650으로 변경해주려고 합니다.
고방에 과스펙이기는 하지만 어차피 중고이고 보관만 하는 것보다야 이렇게라도 쓰는게 좋을 듯 합니다. ^^;

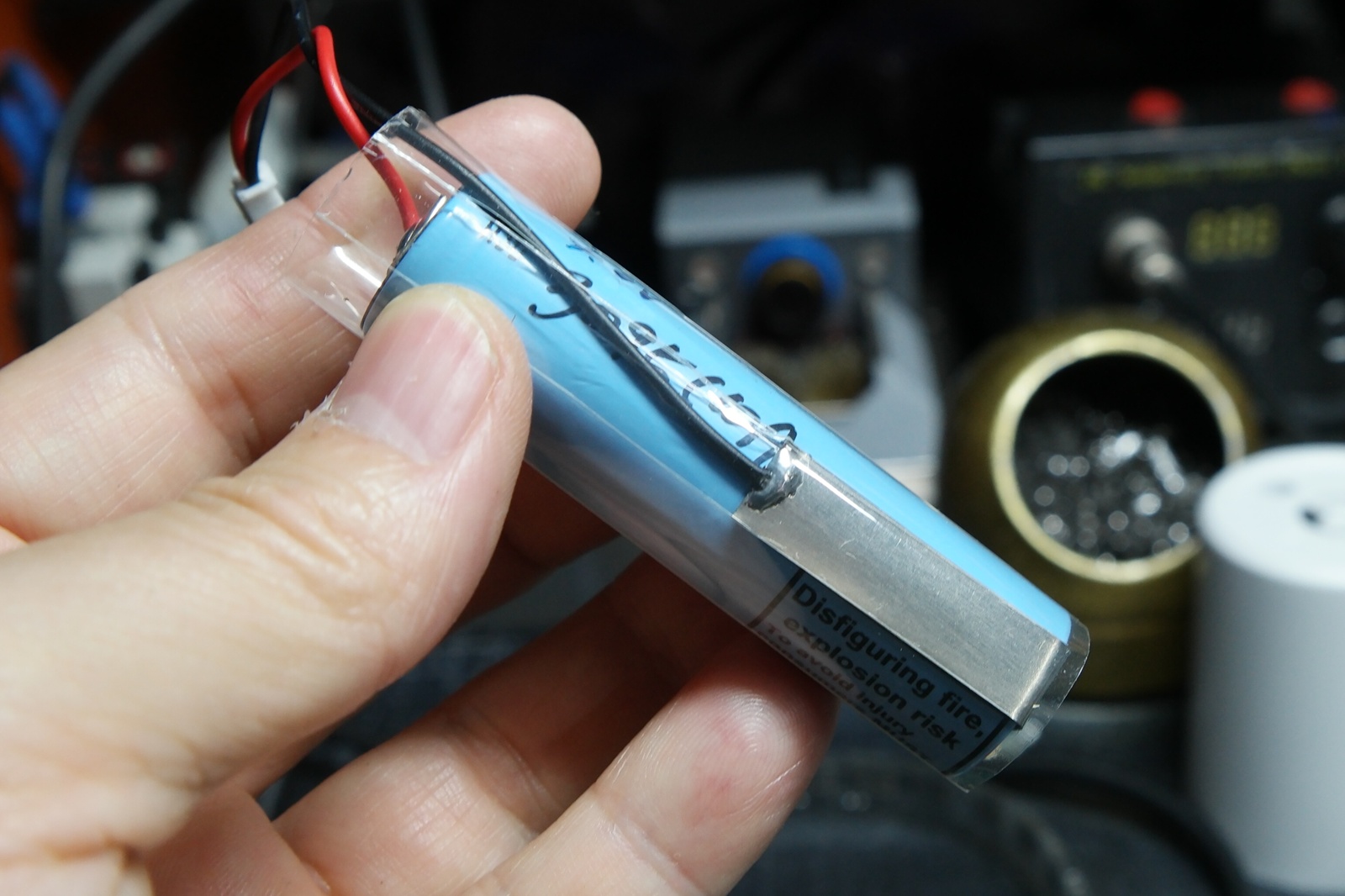

기판에 있는 보호회로의 충전전류가 낮아 따로 보호회로를 추가하고 충전을 직결하면 좋겠지만 그냥 기판을 그대로 연결해주어도 무관합니다. 작업후 수축튜브로 마감해주고 회로에 연결해줍니다. 대신 이 경우 100퍼 충전까지 걸리는 시간이 기존보다 2~3배 더 걸릴 듯 합니다. 천천히...
테스트 해보고 너무 길다 싶으면 DC잭으로 교체해야겠습니다.

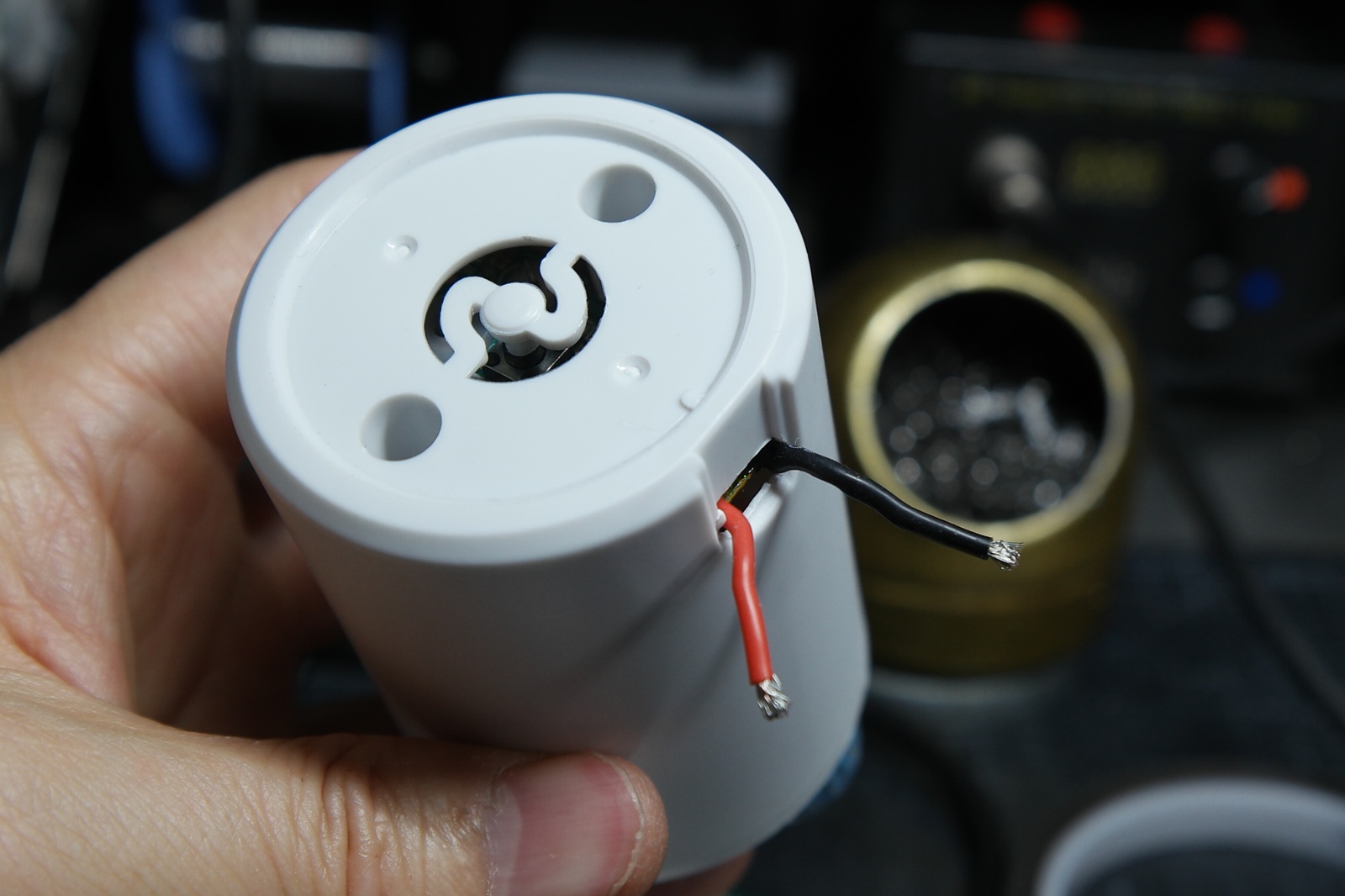

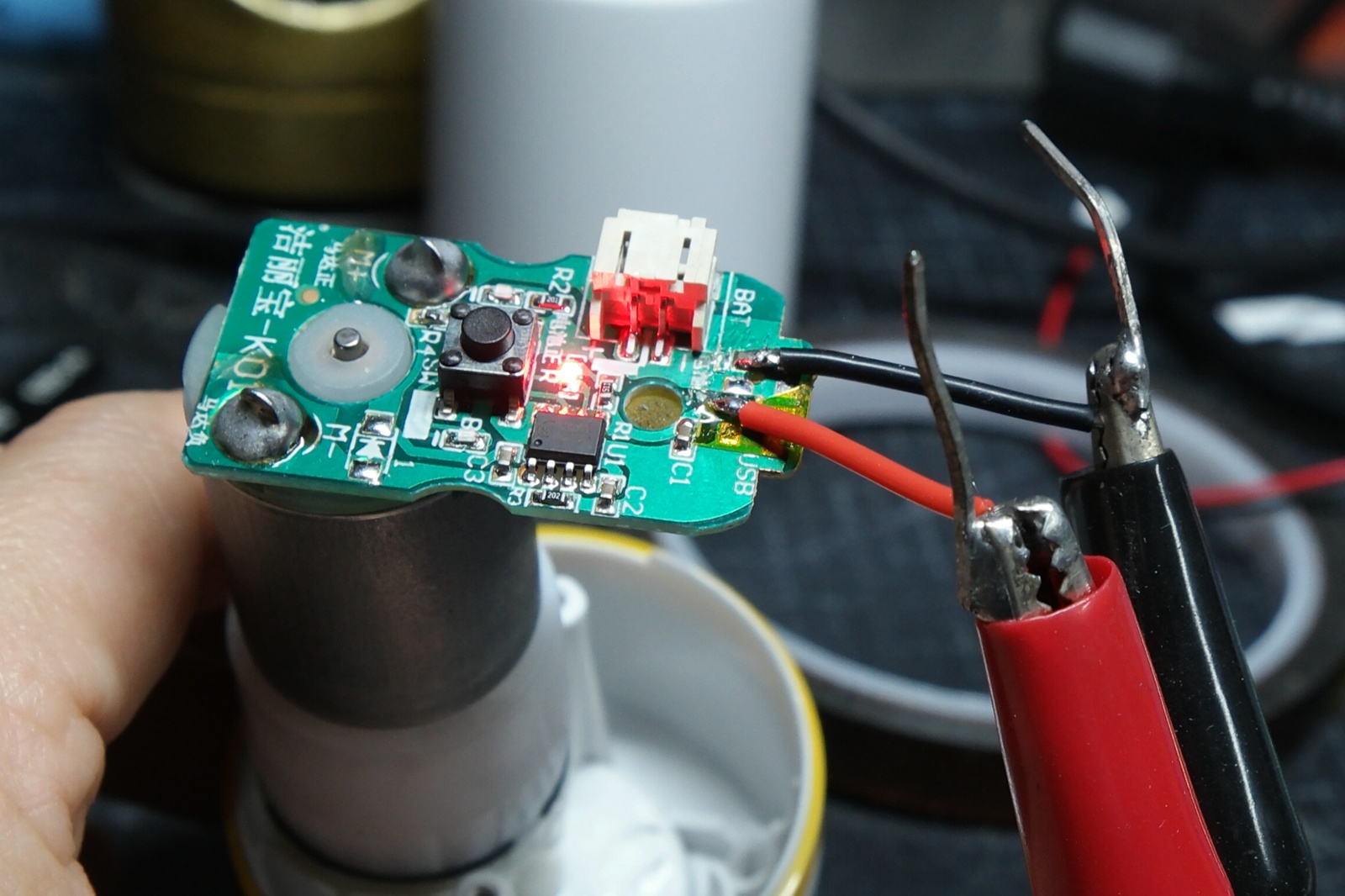

다시 기판으로 돌아와 앞에서 찾은 플러스/마이너스에 전선으로 연장해주고 밖으로 빼주고 TYPC-C 단자를 연결했습니다.

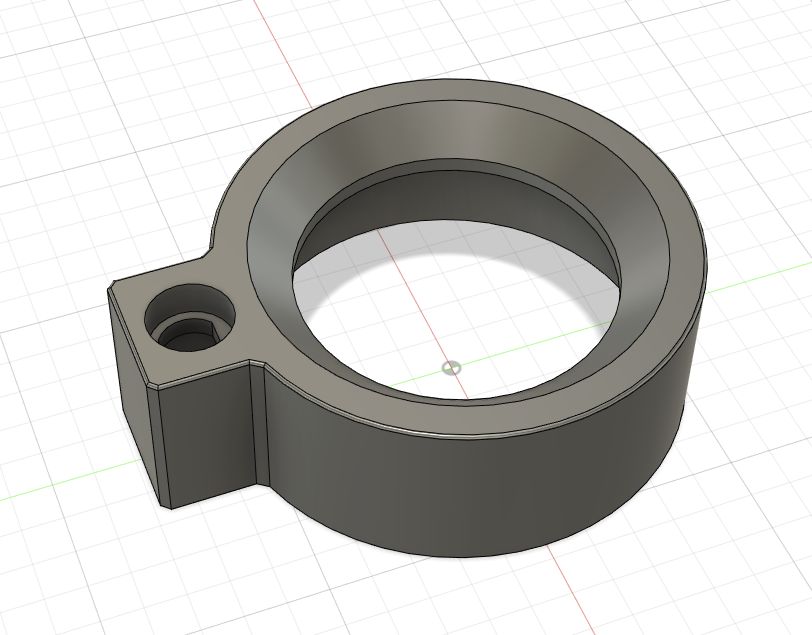

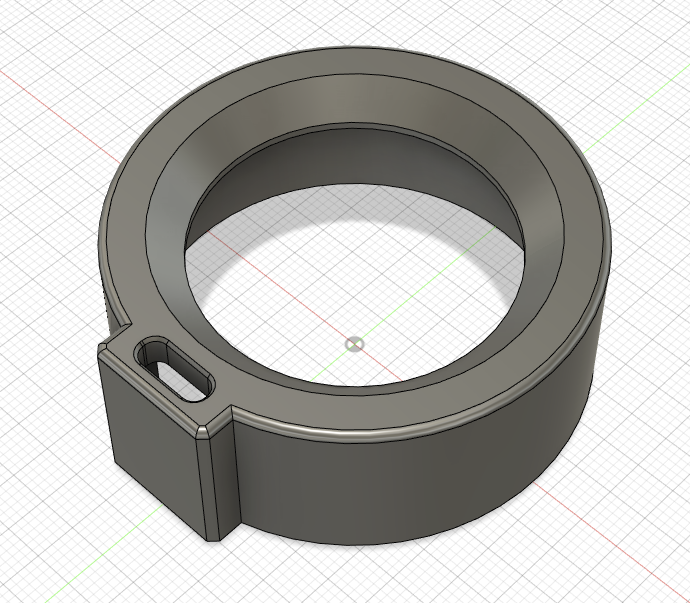

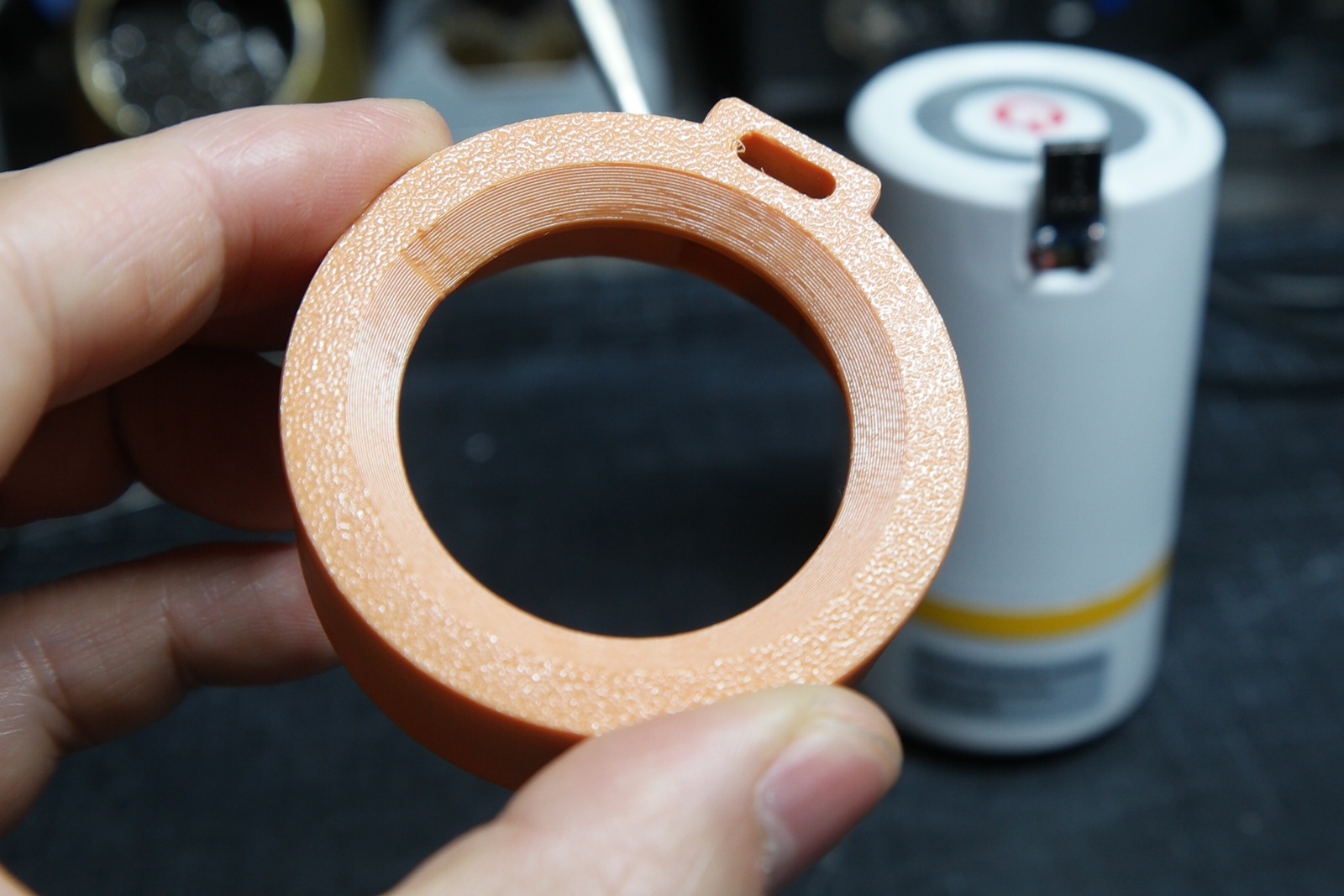

이대로 쓰면 보기도 그렇고 해서 3D로 고정할 수 있는 링을 만들어주었습니다.
퓨전360으로 디자인하고 출력...
꽂아주고 마무리합니다.

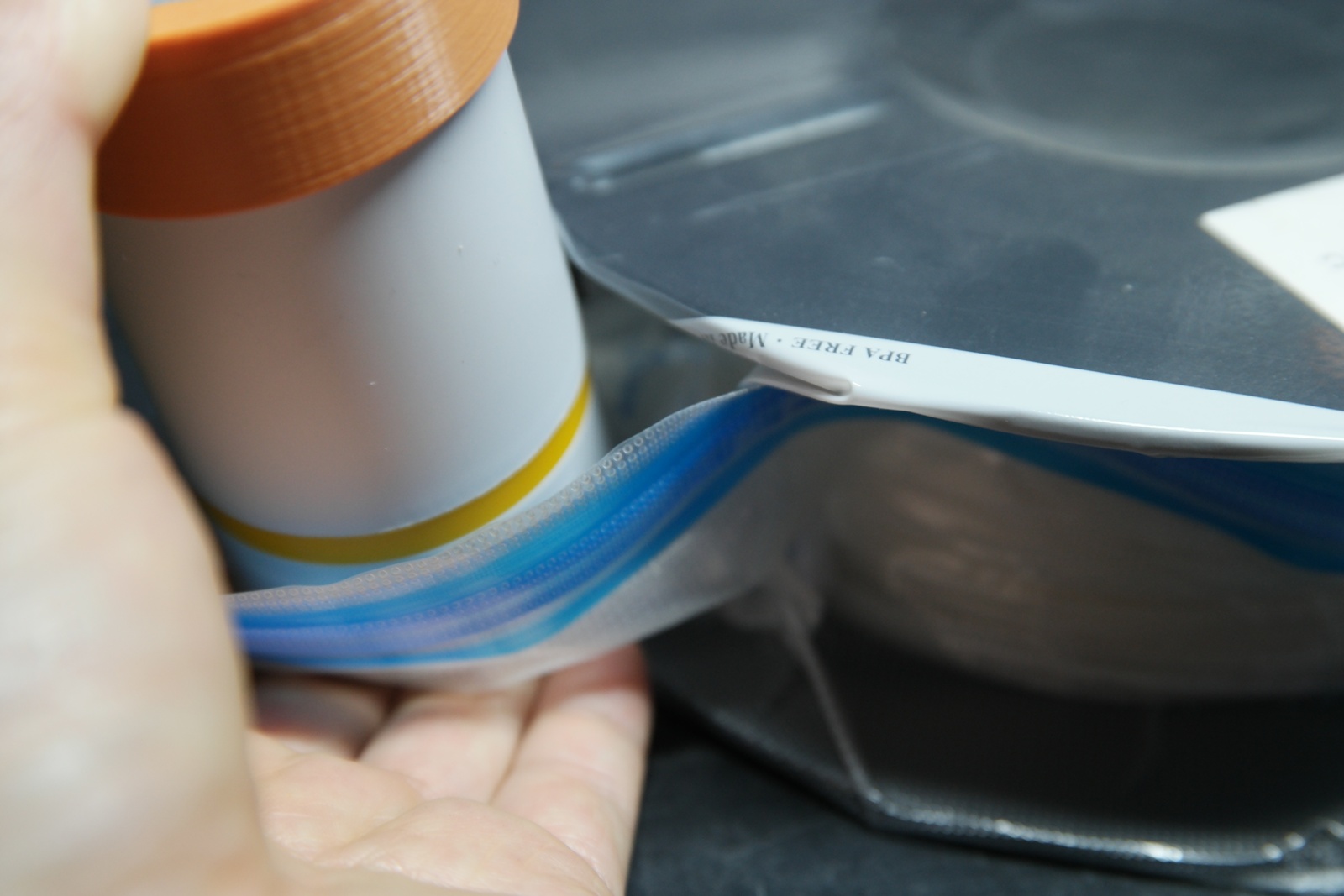

요런식으로 사용합니다.
이번 DIY 스케치는 요기서 간단히 마무리합니다.
별거 없는 내용인데 사진으로 보니 뭔가 복잡해 보이고 그럽니다.
정리하면,
3D 프린터를 활용할 수 있는 옵션은 DIY 스펙트럼이 좀 더 넓어진다...
입니다.
STL 파일

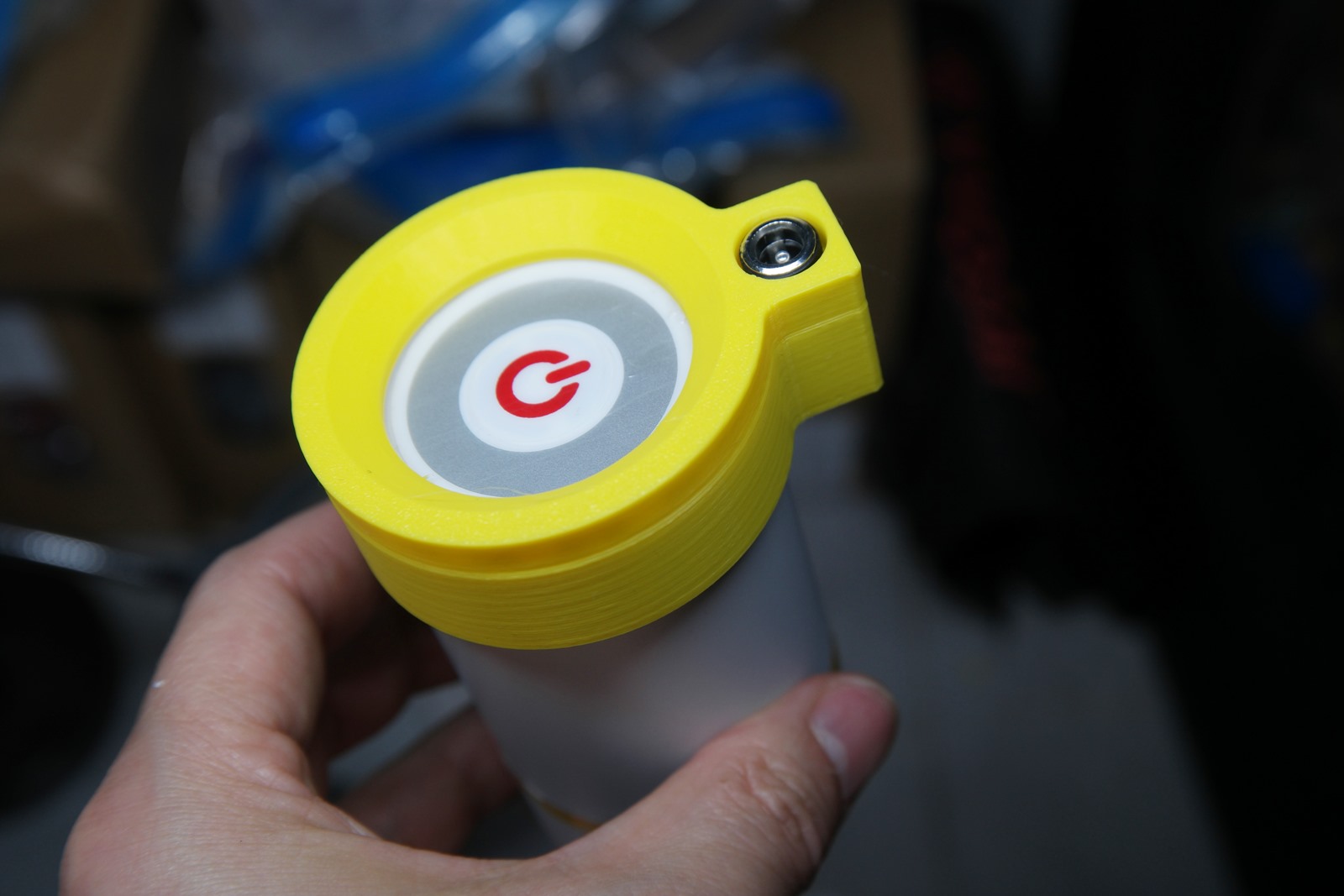

결국 충전속도 문제로 DC잭으로 급 변경 디자인 추가..
맘같아선 하위징 전체를 다시 디자인 하는 것도 괜찬지 싶지만...여기서 스톱합니다..
