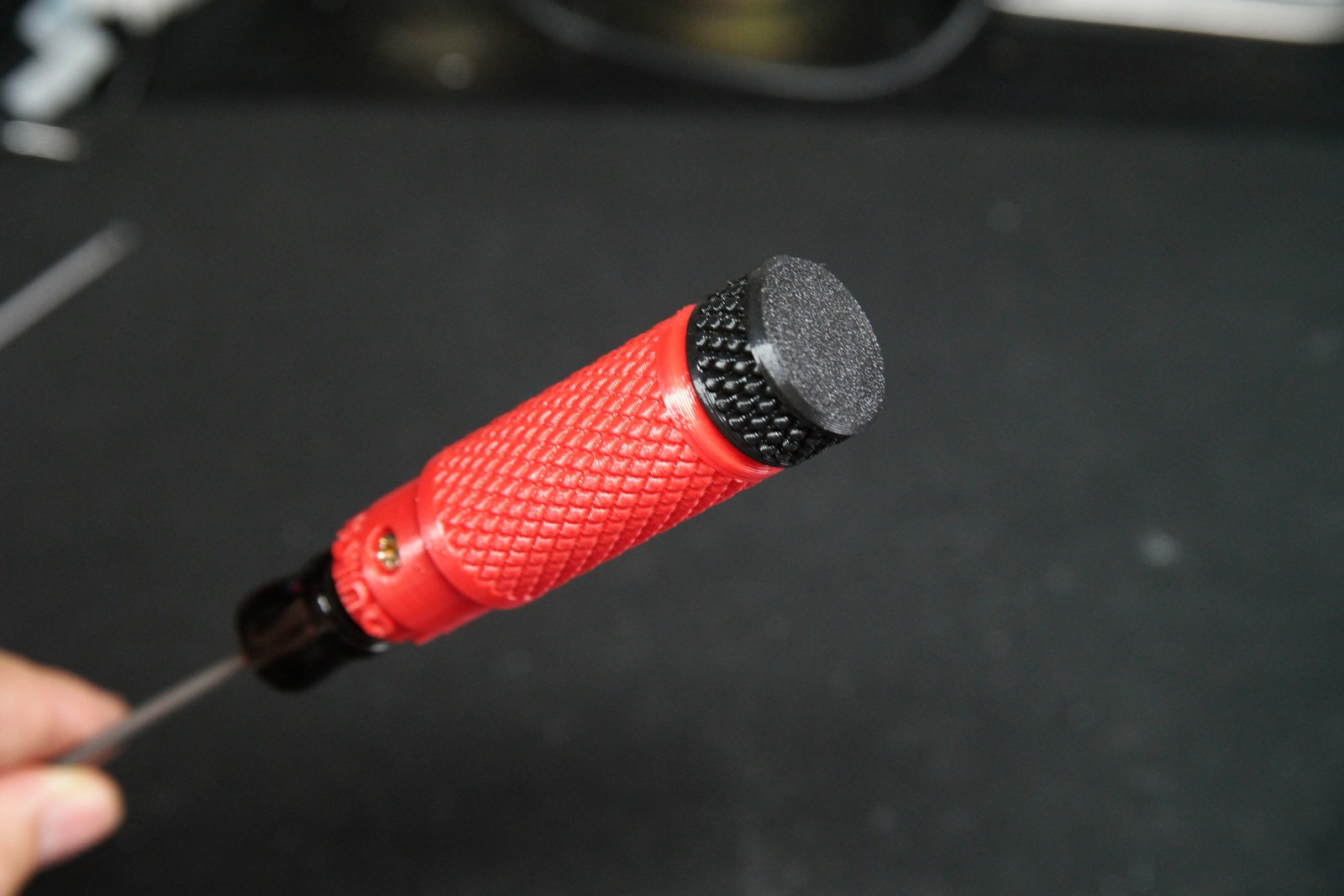

[3D프린팅] 육각 유니버셜 비트용 퀵릴리즈 핸들 모델링, 출력 및 조립

글: HooneyPaPa 2024. 8. 17.
반응형





3D 프린터를 운용하다보면 육각홈이 있는 볼트를 풀고 조이는 육각 유니버셜 비트를 자주 사용하게 됩니다.

주로 노즐교체를 위해 헤드를 분해할때 가장 많이 사용합니다.

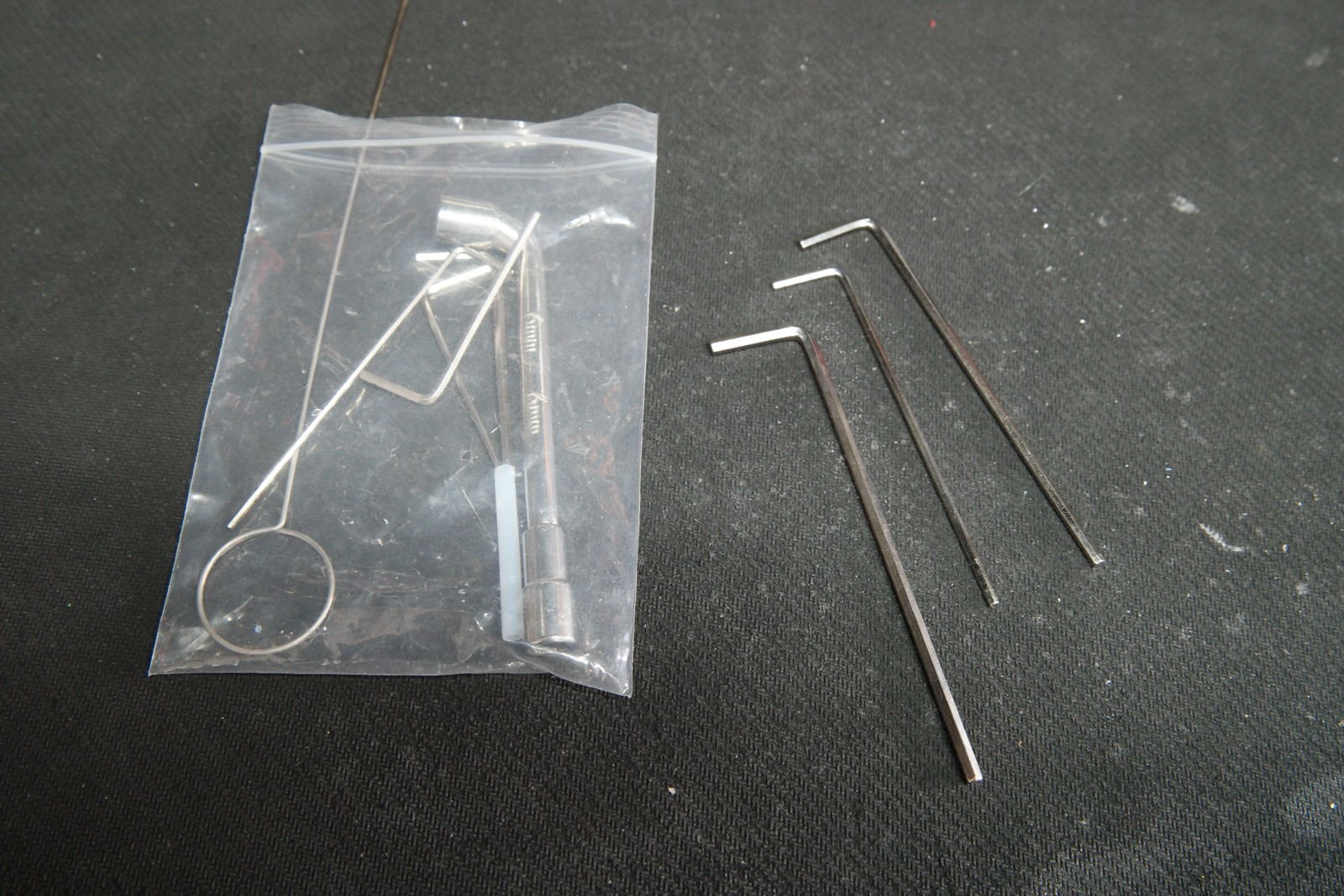

보통은 프린터를 구입하면 이런 수리키트가 포함되어 있어 노즐 교체나 수리하는데 도구가 추가로 필요하지는 않습니다.

문제는 이 'ㄱ'자 형태의 육각렌치로 작업시 매우 불편하고 품이 많이 들어 효율이 떨어집니다.







6.35mm Hex Self-Locking Adapter Screwdriver Handle Screwdriver Bit Holder 5Inch Chrome Vanadium Steel Rubber Hand Tools - AliExp

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

이런제품이 저렴하고 쓸만한데....
3D 프린팅 유저로 만들어 써야 싶어 모델링해봅니다.







일단 제작에 사용한 자재들 입니다.







8Pcs 1/4

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

육각렌치 셋







12pc Color Keychain Quick Change Connecting Rod 1/4 Hexagonal Handle Screwdriver Head Quick Release Sleeve Conversion Rod Set -

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



6pcs 1/4 Hexagonal Shank Screwdriver Head Holder Extension Rod Key Chain Adapter Drill Bit Quick Replacement Portable Handle - A

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

키체인 퀵릴리즈 커넥터





기타



M1 M1.2 M1.4 M1.6 M2.5 M3 Metric Thread Machine Bolt Phillips Round Head Cross Screw Box Set 304 Stainless Steel Assortment Kit

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

M3 18mm 볼트

M3 너트





천원마켓



NN韩国本地化导购页面



www.aliexpress.com

천원마켓에 같은 제품이 올라오기도 합니다.

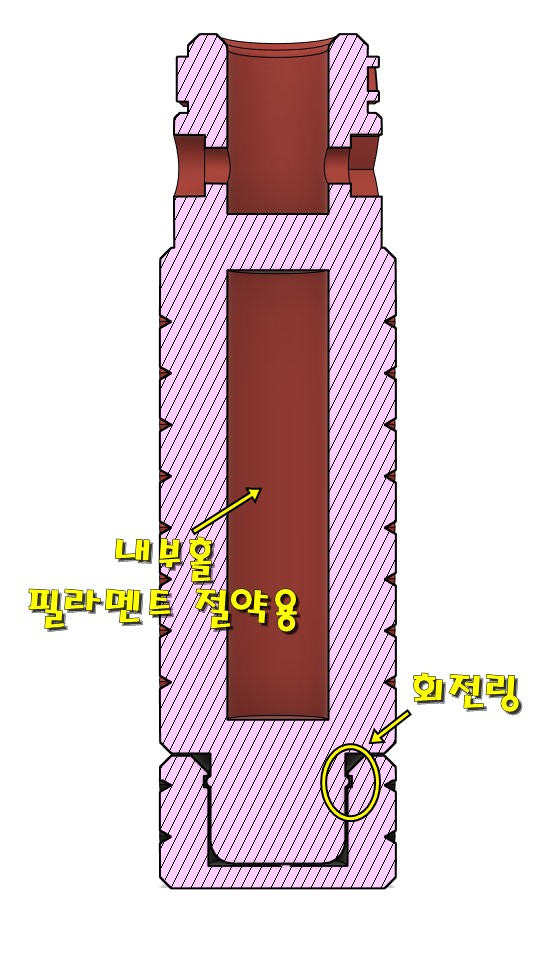

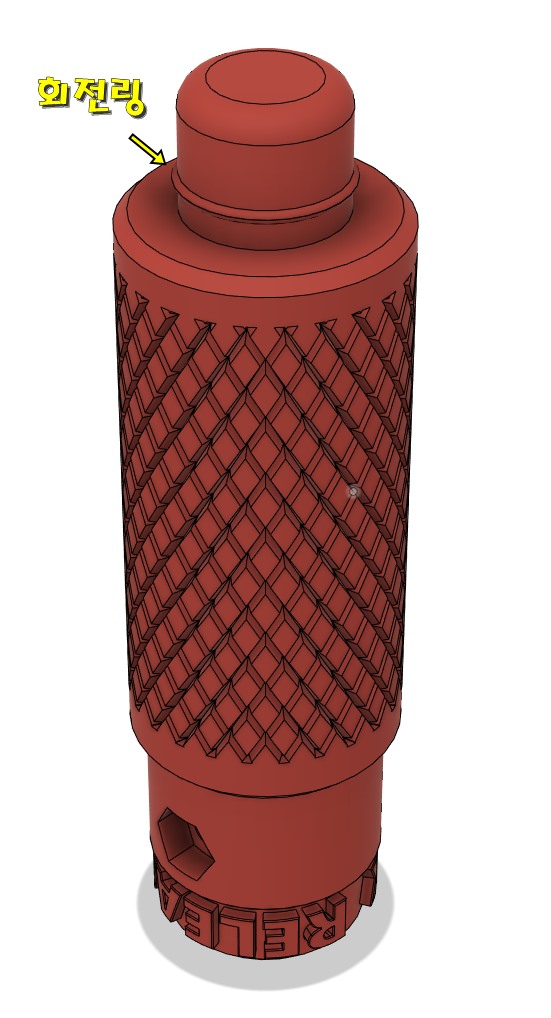

모델링







퀵커넥터 모듈은 나사로 고정할 수 있도록 했고, 규격은 M3 18mm 를 사용했습니다.
3D 프린터의 재료은 PLA를 사용할 경우 처음엔 강하게 고정되어 있지만 시간이 지나면서 느슨해져서 고정력이 약해지기 때문에 나사로 고정해주는 것이 좋다고 판단됩니다.











출력물 조립



메인 프린터는 고장나서 AS 신청을 했고 수리키트가 도착하기를 기다리고 있어 어쩔수 없이 고장나 부품용으로 방출하려고 치워둔 구형 프린터를 수리해서 프린팅을 했습니다.

증상은 압출기 내부 필라멘트가 떡져서 빼내기 귀찮아 방치했었네요.. ㅎ









각설,,,

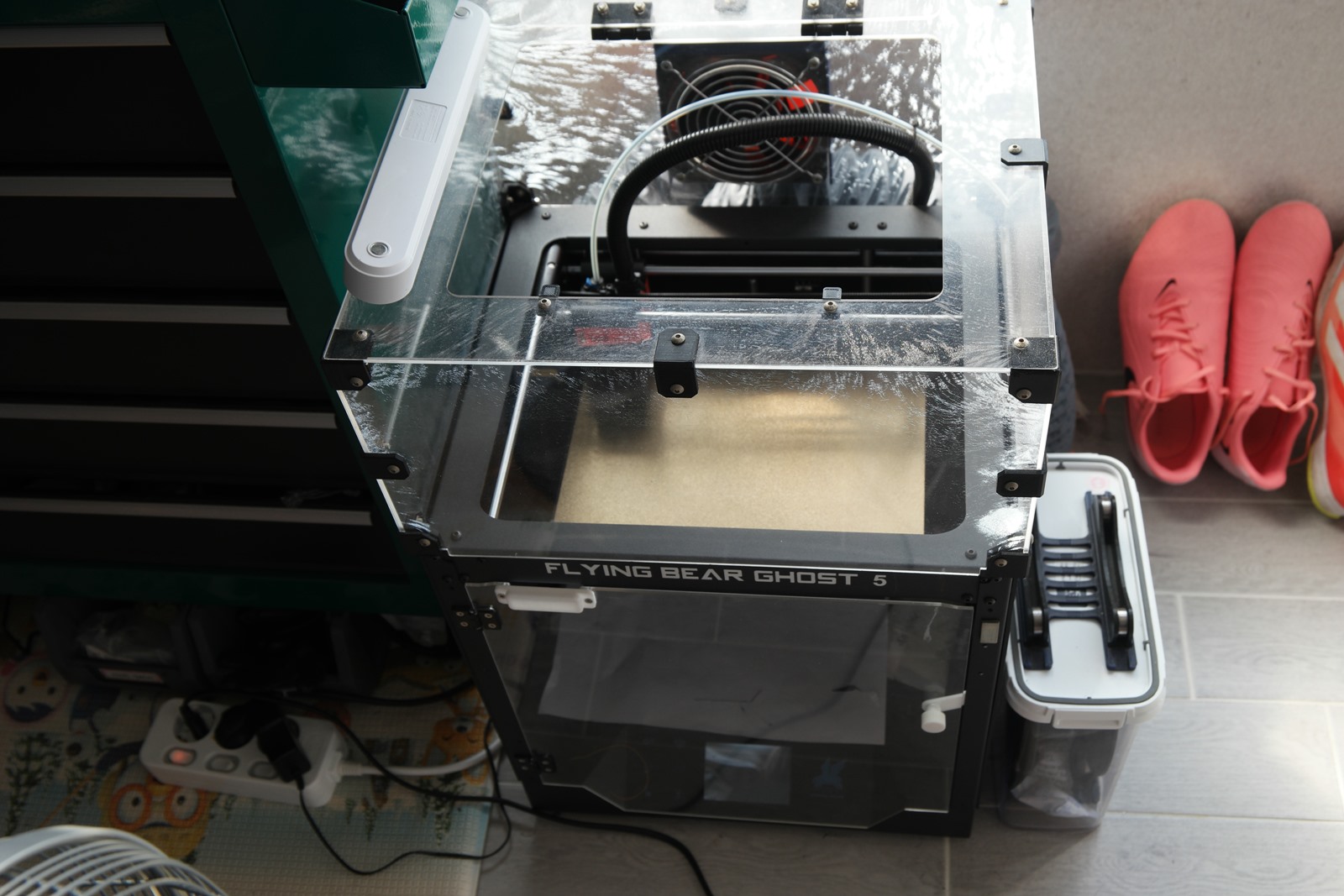

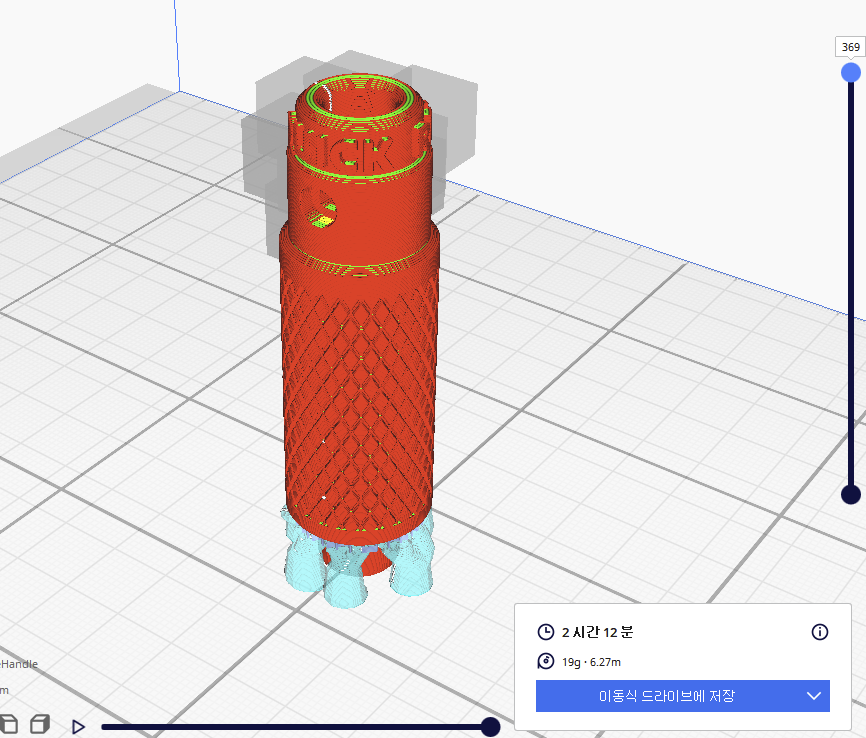

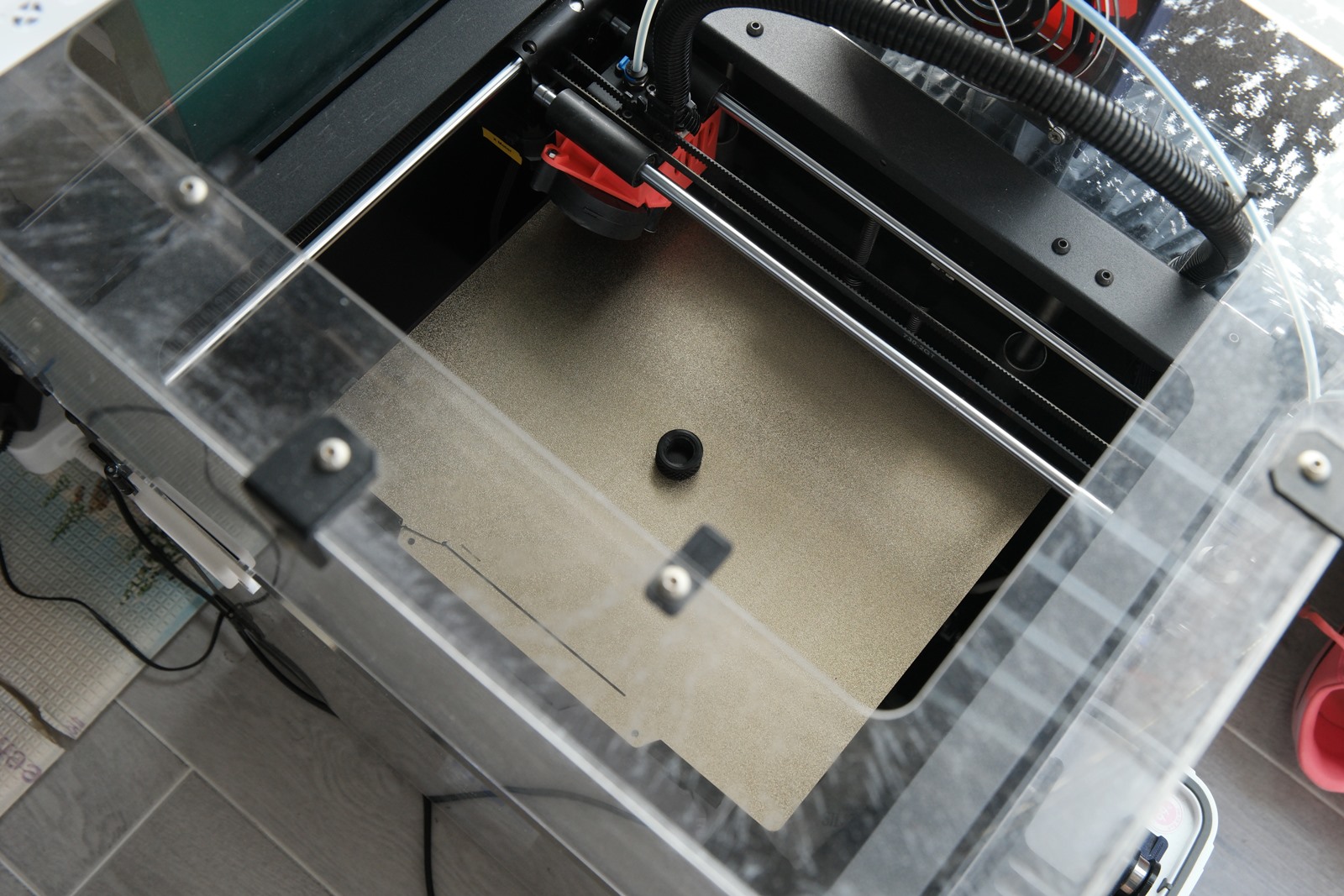

구형 프린터 플라잉베어 고스트 5로 출력하기 위해 오랜만에 큐라를 열고 출력을 걸어봅니다.
2시간 12분... 환장합니다. ㅠㅠ

한번 고속프린팅을 맛보니 도저히 사용할 엄두가 안납니다.



특성상 내부채움 50% 그리고 출력방향은 위처럼 해주고 아래는 트리 서포트를 주었습니다.
내부채움을 기본(20%)으로 할 경우 핸들 끝부분 캡을 꽂고 분리하면서 부러질 수 있습니다.

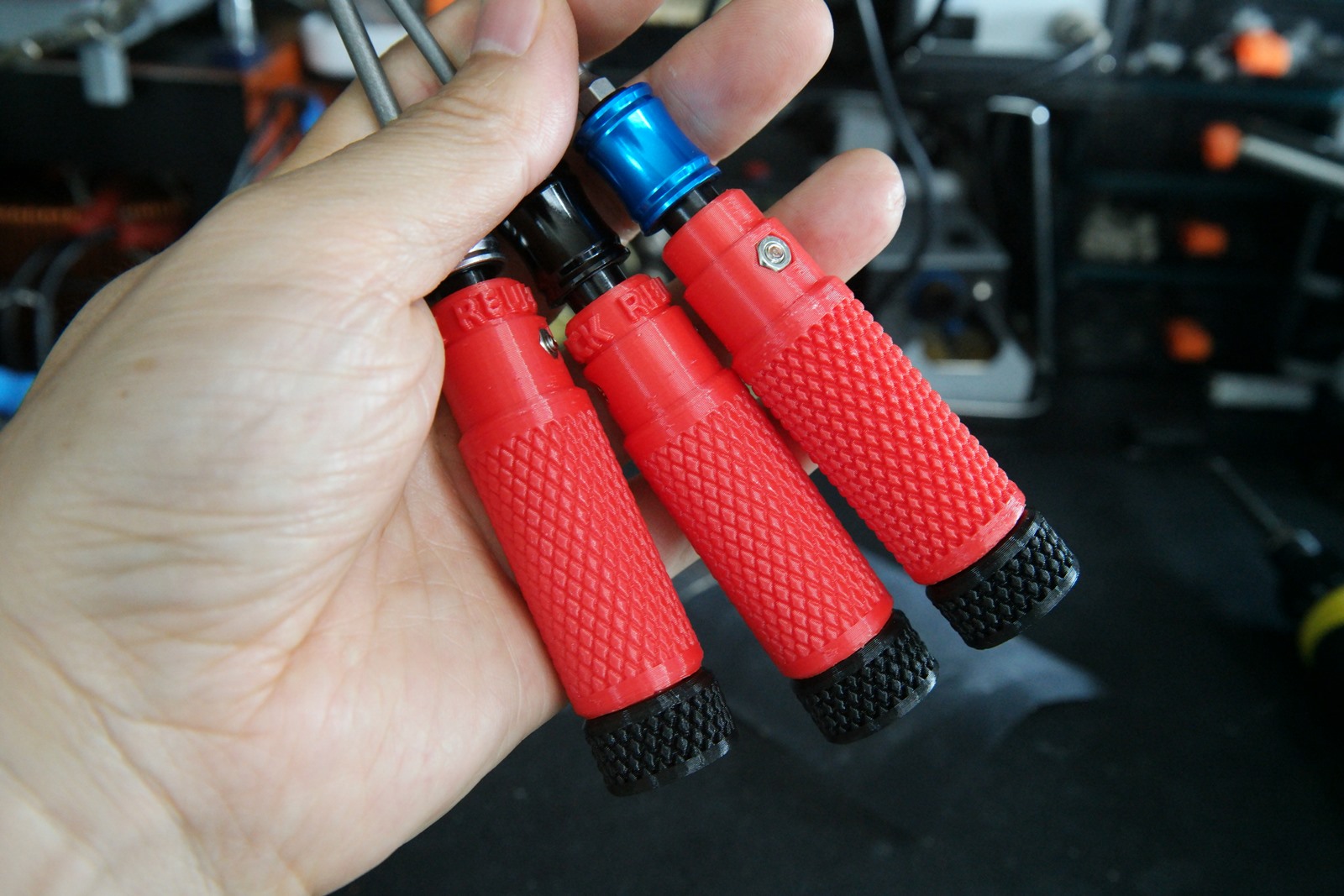

어찌어찌 3셋트를 출력했습니다.
자주 사용하는 비트 규격이 S2, S2.5, S3 정도입니다.

나머지는 퀵커넥트 모듈로 바꿔 주면 되니 3개면 충분할 듯 합니다.

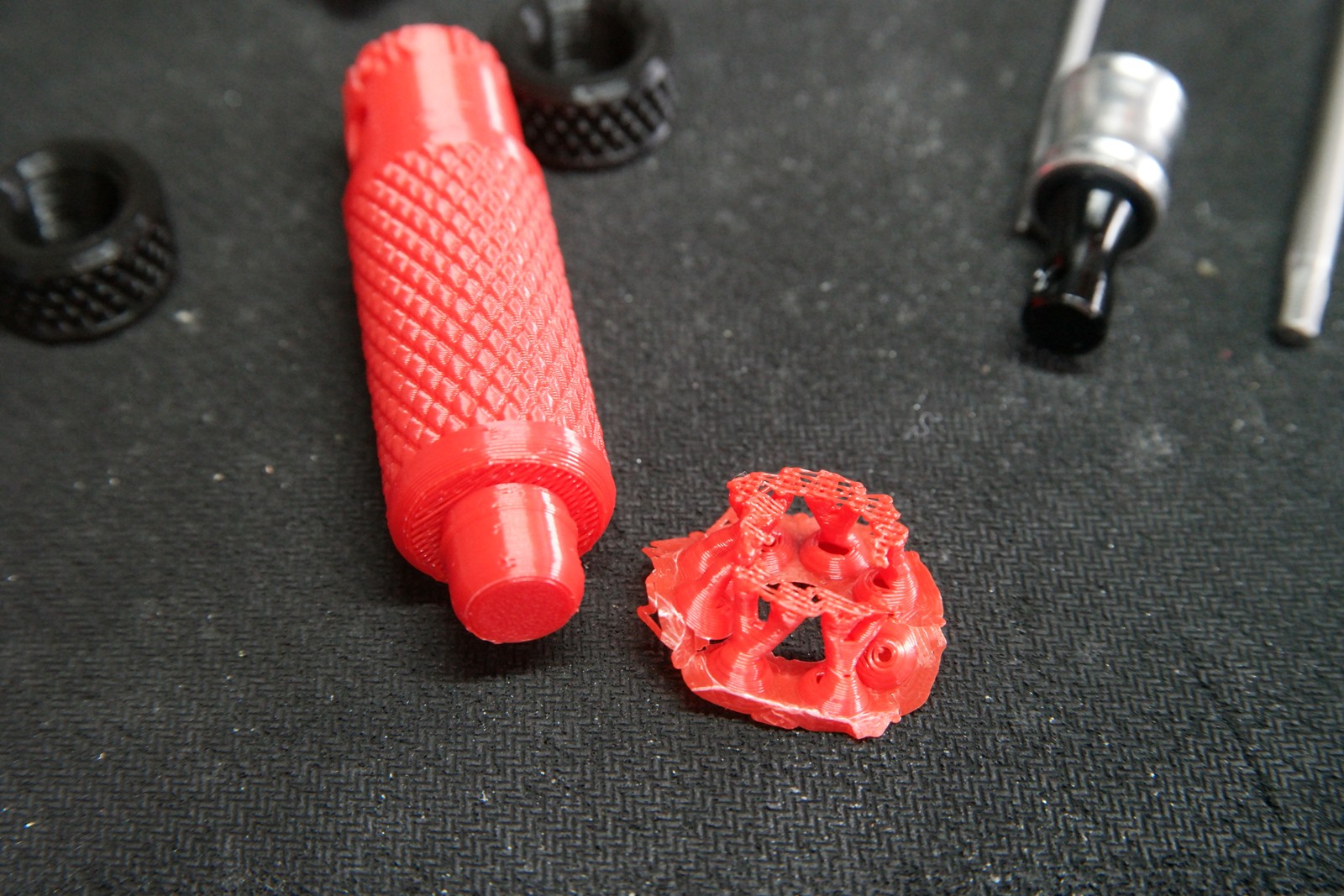

서포트 제거시 묘한 희열을...ㅎ

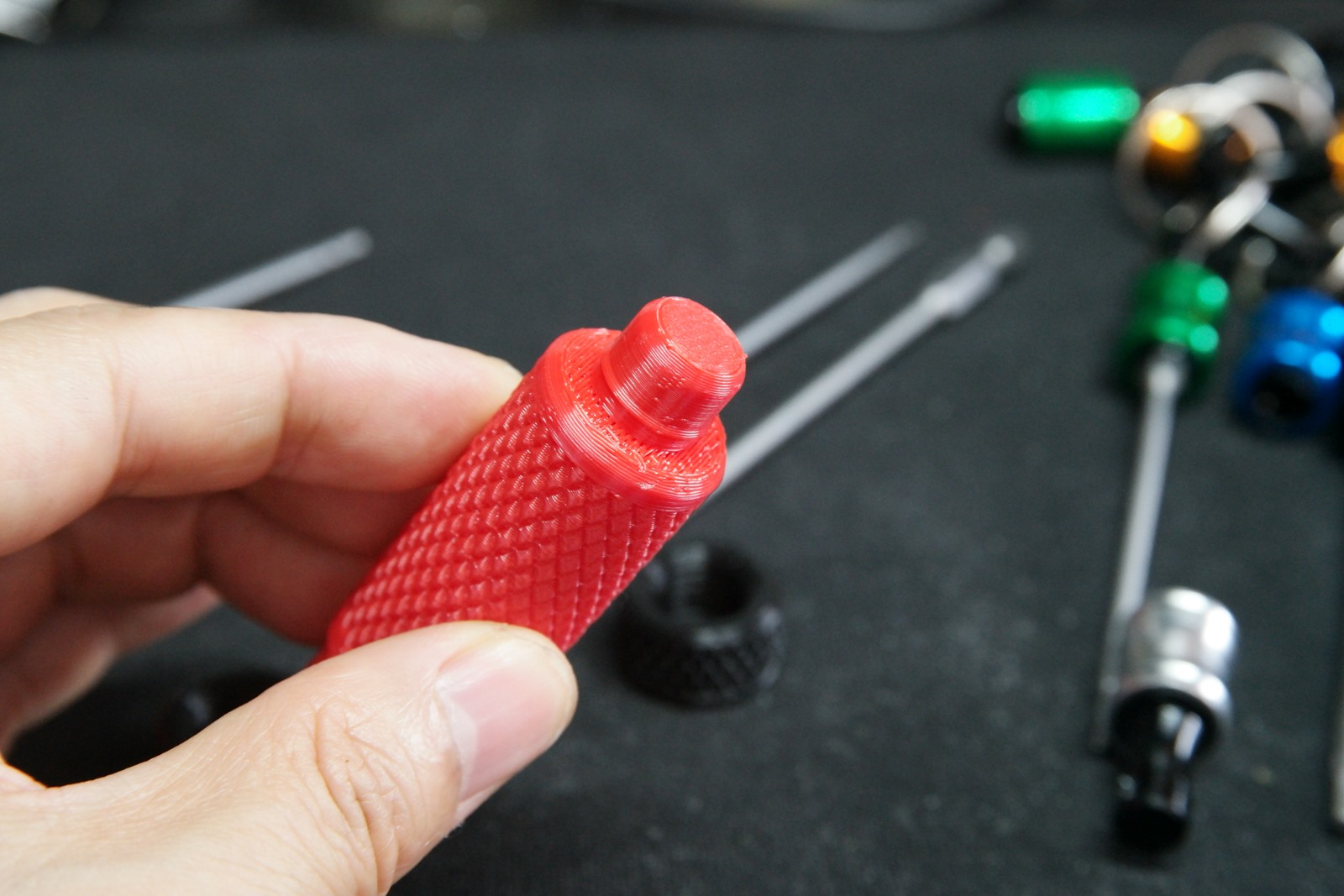

다듬어주고,,

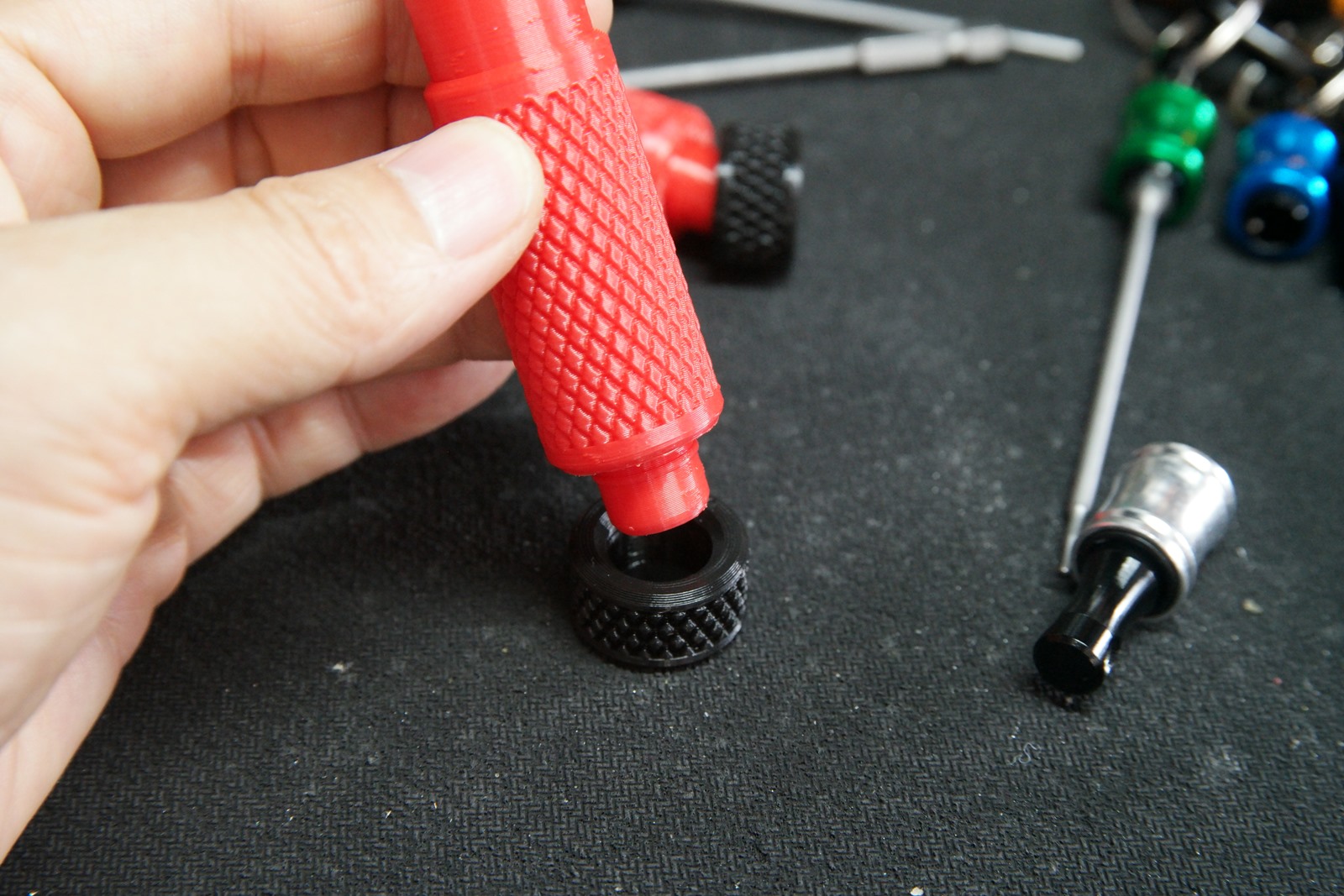

캡을 꽂아줍니다.
제법 힘을 많이 주어야 합니다. 손으로 힘들경우 고무 망치등으로 두드려주면 쉽게 들어갑니다.

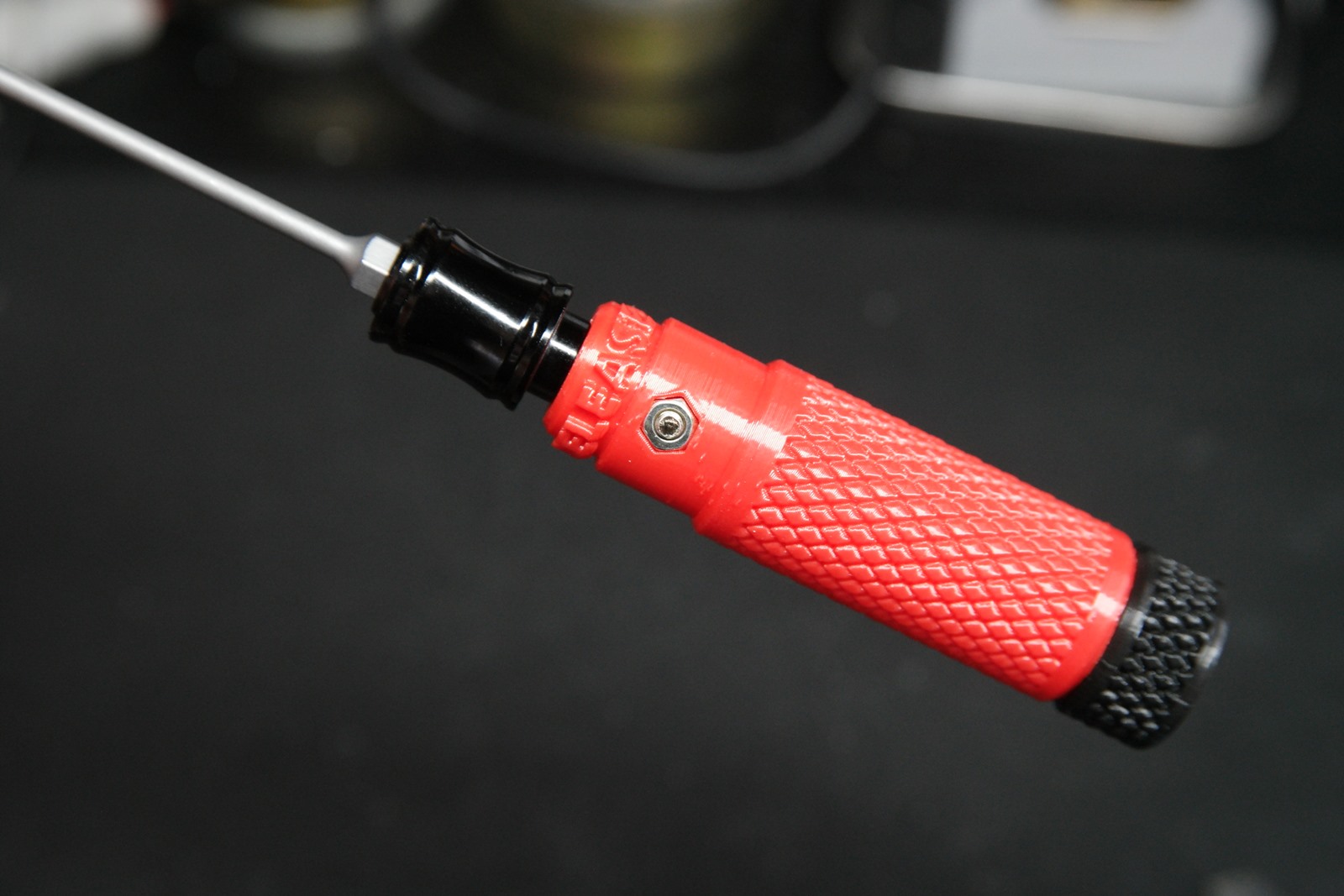

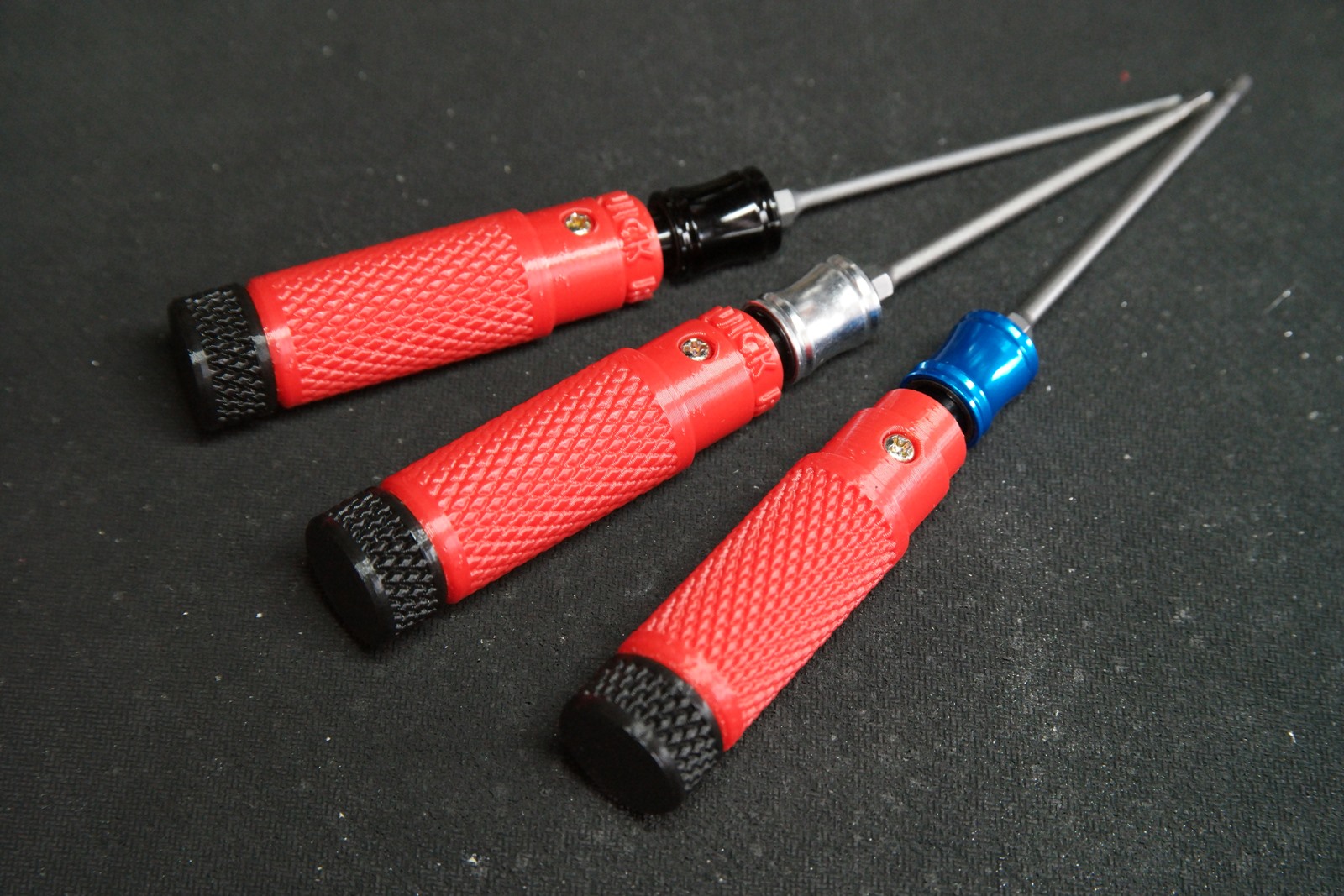

전면부 M3 너트와 볼트로 퀵커넥터 모듈까지 고정해서 완성합니다.

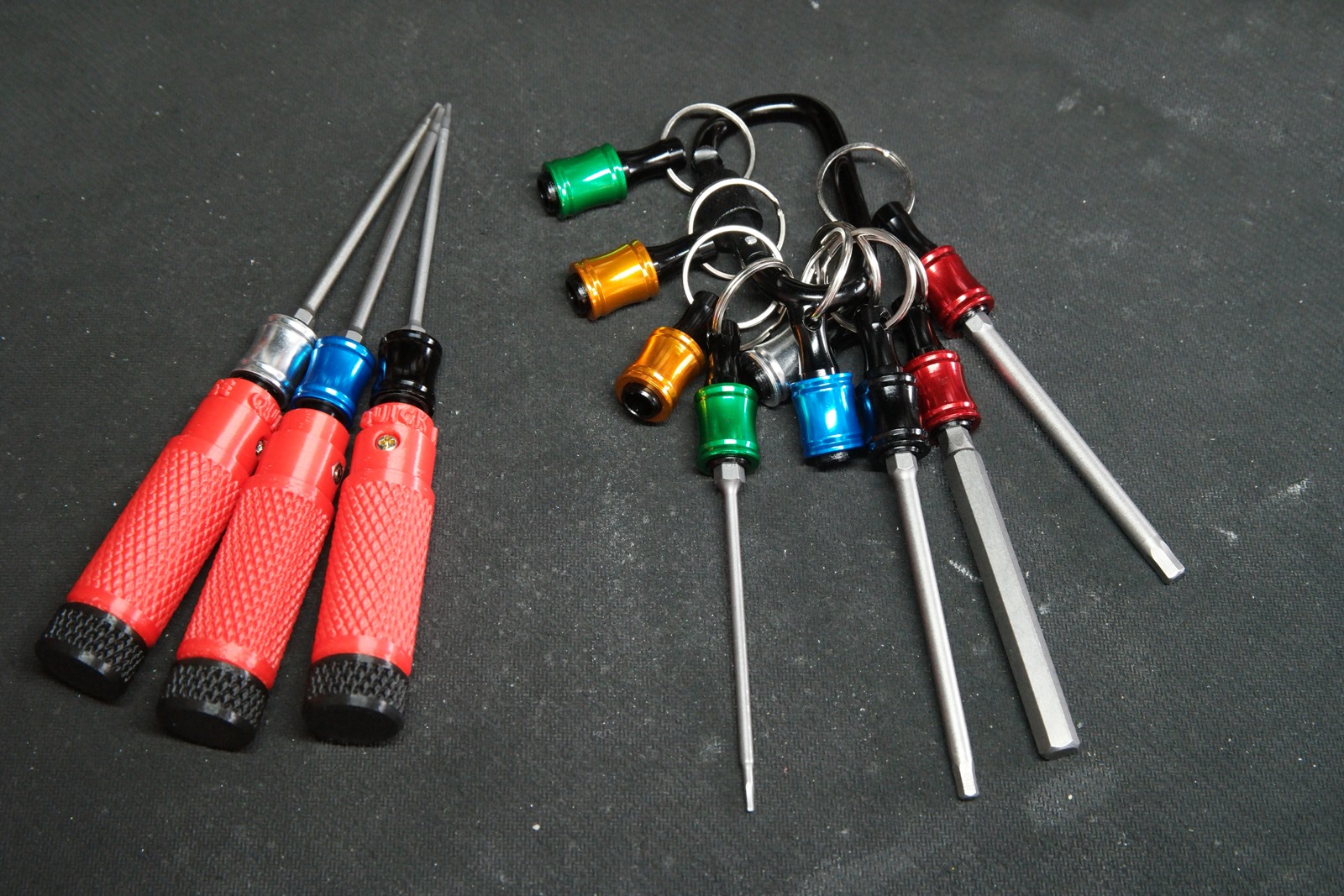

이제 기존 수리 키트는 비상용으로 박스에 넣어두고,,, 오른쪽 제작한 도구를 사용하면 될 듯 합니다.







퀵 체인지 모듈은 12개짜리를 샀더니 많이 남네요...

필요시 또 제작하면 될 듯합니다.













참고 동영상

















STL파일



QuickReleaseHandle.stl
1.59MB
QuickReleaseHandle_NoText.stl
0.73MB
QuickReleaseHandle_Cap.stl
0.26MB





출력용 STL파일은 개인 백업용도입니다.
혹시 사용하시게 되면 출처만 밝혀주시고 마음껏 사용하시면 됩니다.
